第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面:A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B:表示图纸的短边L:表示图纸的长边加长幅面:必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框:在图纸上必须用粗实线画出图框。
图框有两种格式:留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸:不留装订边的图纸,其四周边框的宽度相同(均为e)留装订边的图纸,其装订边宽度一律为25mm,其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义:图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类:原值比例:即1:1;放大比例:如2:1等;缩小比例:如1:2等。
3、选择比例的原则:绘图时尽可能采用原值比例;图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
三、字体1、基本要求:(1)书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(2)字体高度(h)的公称尺寸系列为:1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种,字体的高度代表字体的号数。
(3)汉字应写成长仿宋体字,并采用规定的简化字,汉字的高度h不应小于3.5mm。
(4)字母和数字分A型和B 型;常采用B型字体。
(5)字母和数字可以写成斜体和直体;斜体向右倾斜,与水平线成75°。
(6)用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
(7)同一图样上,只允许选用一种形式的字体。
四、图线1、基本线型(9种)粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线:可见轮廓线细实线:尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线:不可见轮廓线细点画线:轴线、对称中心线波浪线,双折线:断裂处边界线3、图线的宽度图线分粗、细两种。
制图的基本国家标准Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言。
为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》(GB/T 50001—2001),介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准(简称国标)是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据,绘图时必须严格遵守。
图纸幅面和格式、图纸幅面图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推。
表中代号的意义如图1-1所示。
在一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面。
图纸以短边作为垂直边称为横式(图1-1a),以短边作为水平边称为立式(图1-1b)。
一般A0~A3图纸宜横式使用。
图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定。
图纸不管采用横式还是立式,其图框线均用粗实线绘出。
表1-1 幅面及图框尺寸( mm )图1-1 幅面代号的意义标题栏每张图纸的右下角,必须画有标题栏,如图1-1所示。
标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线,其余分格线为细实线。
对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式。
(a)(b)图1-2 标题栏图1-3 建议学生使用制图作业的标题栏会签栏除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示。

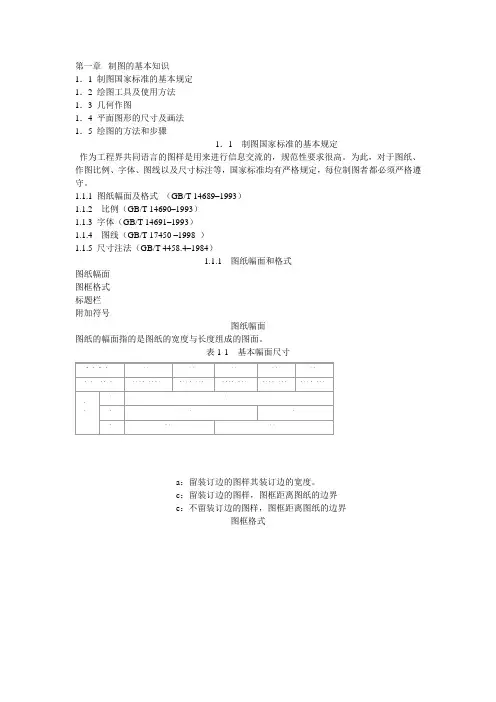

第一章制图的基本知识1.1 制图国家标准的基本规定1.2 绘图工具及使用方法1.3 几何作图1.4 平面图形的尺寸及画法1.5 绘图的方法和步骤1.1 制图国家标准的基本规定作为工程界共同语言的图样是用来进行信息交流的,规范性要求很高。
为此,对于图纸、作图比例、字体、图线以及尺寸标注等,国家标准均有严格规定,每位制图者都必须严格遵守。
1.1.1 图纸幅面及格式(GB/T 14689–1993)1.1.2 比例(GB/T 14690–1993)1.1.3 字体(GB/T 14691–1993)1.1.4 图线(GB/T 17450 –1998 )1.1.5 尺寸注法(GB/T 4458.4–1984)1.1.1 图纸幅面和格式图纸幅面图框格式标题栏附加符号图纸幅面图纸的幅面指的是图纸的宽度与长度组成的图面。
表1-1 基本幅面尺寸a:留装订边的图样其装订边的宽度。
c:留装订边的图样,图框距离图纸的边界e:不留装订边的图样,图框距离图纸的边界图框格式无论图样是否装订,均应在图幅内画出图框,图框线用粗实线绘制。
需要装订的图样,其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留a=25mm宽。
图框距离图纸边界的尺寸c(或e)要依据图幅大小以及有无装订边而不同。
标题栏每张图样都必须有标题栏。
标题栏的位置一般位于图框右下角。
标题栏的外框是粗实线,其右边和底边与图框线重合,其余用细实线绘制。
标准标题栏如下所示:简易标题栏附加符号对中符号:为了使图样复制和缩微摄影时定位方便,应在图纸各边的中点处分别画出对中符号,对中符号用粗实线绘制,长度从纸边界开始至伸入图框内约5mm,位置误差不大于0.5mm。
当对中符号处在标题栏范围内时,则伸入标题栏部分省略不画。
方向符号:对于利用预先印制的图纸,为了明确绘图与看图时图纸的方向,应在图纸的下边对中符号处画出一个方向符号,细实线等边三角形表示。
1.1.2 比例比例的概念比例的选取比例的概念绘制图样时、应尽量按机件的实际大小画出(即采用1:1的比例),以便直接从图样上看出机件的真实大小。
第1章制图的基本知识本章提要本章主要介绍机械制图中所遵守的部分国家标准、常用绘图工具和仪器的使用、尺寸标注的基本规定、平面图形的画法。
1.1 制图国家标准的一般规定图样是工程界语言,为了正确地绘制和阅读机械图样,必须熟悉和掌握机械制图国家标准的一般规定。
国家标准的代号是“GB”,是汉语拼音“GUOJIA BIAOZHUN”的首写字母,简称“国标”,如“GB4457.1—1984”中“GB”代表“国标”,“4457.1”为该标准的批准顺序号,“1984”为1984年颁布实施的。
在机械制图中也应用了一些技术制图的国家标准,如“GB/T17452—1998”,其中的“T”是“推荐性”的意思,为汉语拼音“TUIJIANXIN”的首写字母,“GB/T”代表“推荐性国标”,“17452”为编号,发布的年号为1998年。
1.1.1图纸幅面和格式(GB/T14689—1993)1、图纸幅面和尺寸图纸幅面分为基本幅面和加长幅面,绘制图样时应优先选用表1-1中的基本幅面尺寸。
将A3图纸的短边297增大3倍,其幅面尺寸为420×891;A4×4是将A4图纸的短边210增大4倍,其幅面尺寸为297×841,常用图纸的加长幅面可参阅GB/T14689—1993选取。
2、图框格式无论图样是否装订,在图纸上必须画出图框线,图框线用粗实线绘制,其格式有不留装订边和留有装订边两种,如图1-1(a)为留有装订边的图框格式,1-1(b)为不留装订边的图框格式,其周边尺寸e,a,c按表1-1中的规定选取。
加长幅面的图框尺寸,按所选用的基本幅面大一号的图框尺寸确定,如A3×3应按A2确定。
3、标题栏在图纸各边长的中点处分别画出对中符号,并在图纸下边对中符号处画一个方向符号。
对中符号用粗实线绘制,线宽不小于1.5mm,长度从纸边开始至深入图框内约5mm,当对中符号在标题栏范围时,则伸入标题栏部分省略不画。
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言。
为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》(GB/T 50001—2001),介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准(简称国标)是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据,绘图时必须严格遵守。
1.1 图纸幅面和格式、1.1.1 图纸幅面图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推。
表中代号的意义如图1-1所示。
在一个工程设计中,每个专业所使用的图纸,一般不宜多于两种幅面。
图纸以短边作为垂直边称为横式(图1-1a),以短边作为水平边称为立式(图1-1b)。
一般A0~A3图纸宜横式使用。
图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定。
图纸不管采用横式还是立式,其图框线均用粗实线绘出。
图1-1 幅面代号的意义1.1.2 标题栏每张图纸的右下角,必须画有标题栏,如图1-1所示。
标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线,其余分格线为细实线。
对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式。
(a)(b)图1-2 标题栏图1-3 建议学生使用制图作业的标题栏1.1.3 会签栏除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示。
会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等,如图1-4所示。
不需会签的图纸,可以不画会签栏。
第章制图的基本国家标
准
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
第一篇制图基础
第1章制图的基本国家标准
工程图样是工程界的技术语言。
为了统一房屋建筑制图规则,保证制图质量,提高制图效率,使其符合设计、施工和存档的要求,适应工程建设的需要,由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》(GB/T 50001—2001),介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准(简称国标)是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据,绘图时必须严格遵守。
图纸幅面和格式、
图纸幅面
图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式,从表中可以看出,A1幅面是A0是幅面的对开,其他幅面依始类推。
表中代号的意义如图1-1所示。
在一个工程设计中,每个专业所使用的
图纸,一般不宜多于两种幅面。
图纸以短边作为垂直边称为横式(图1-1a),以短边作为水平边称为立式(图1-1b)。
一般A0~A3图纸宜横式使用。
图纸的短边一般不应加长,长边可加长,但加长的尺寸必须按照国标的有关规定。
图纸不管采用横式还是立式,其图框线均用粗实线绘出。
表1-1 幅面及图框尺寸( mm )
(b)A4立式幅面
图1-1 幅面代号的意义
标题栏
每张图纸的右下角,必须画有标题栏,如图1-1所示。
标题栏的设置按图1-2所示,根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线,其余分格线为细实线。
对于学生在学习本课程的制图作业,其标题栏建议采用图1-3所示格式。
(a)
(b)
图1-2 标题栏
会签栏
除标题栏外,建筑工程图纸在图框外的左上角,还应画出会签栏,如图1-1所示。
会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等,如图1-4所示。
不需会签的图纸,可以不画会签栏。
图1-4 会签栏
图线、字体与比例
图线
画在图纸上的线条统称图线。
图线有粗、中、细之分。
图线的宽度b,宜在下列线宽系列中选取:、、、、、。
每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表1-2中相应的线宽组。
表1-2 线宽组( mm)
建筑工程制图的各类线型、宽度、用途如表1-3 所示。
表1-3 图线
画线时还应注意下列几点:
1.在同一张图纸内,相同比例的各图样,应选用相同的线宽组。
2.图纸的图框和标题栏线,可采用表1-4中的线宽。
表1-4 图框线、标题栏线的宽度(mm)
3.虚线的画和间隔应保持长短一致。
画长约3~6mm,间隔约为~1mm。
单点长画线或双点长画线画的长度应大致相等,约为15~20 mm。
4.虚线与虚线交接或虚线与其他图线段交接时,应是线段交接。
虚线为实线的延长线,不得与实线连接。
其正确和错误的画法如图1-5所
5.单点长画线或双点长画线的两端,不应是点。
点画线与点画线交接或点画线与其他图线交接时,应是线段交接。
6.单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替。
7.图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字等的清晰。
字体
图纸上所书写的文字、数字或符号等,均应笔划清楚、字体端正、排列整剂、间隔均匀;标点符号应清楚正确。
文字的字高,应从如下系列中选用:、5、7、10、14、20mm。
1.汉字
在图样及说明中的汉字宜采用长仿宋体。
大标题、图册封面、地形图等的汉字,也可书写成其他字体,但应易于辨认。
汉字的简化字书
拉丁字母、阿拉伯数字与罗马数字的字体有直体和斜体之分,斜体字的斜度应是从字的底线逆时针向上倾斜75°,其高度与宽度应与相应的直体字相等。
数量的数值注写,应采用直体阿拉伯数字。
直体和斜体拉丁字母、阿拉伯数字与罗马数字示例如图1-7、图1-8。
图1-7 直体拉丁字母、阿拉伯数字和罗马数字示例
图1-8 斜体拉丁字母和阿拉伯数字示例
比例
图样的比例,应为图形与实物相对应的线型尺寸之比。
比例的大小是指其比值的大小,如1∶50大于1∶100。
比例宜注写在图名的右侧,字
的基准应取水平;比例的字高宜比图名的字高小一号或二号,如图1-9所示。
平面图
图1-9 比例的注写
绘图时所用的比例,应根据图样的用途和被绘对象的复杂程度,从表1-5中选用,并优先选用表中常用比例。
表1-5 绘图所用的比例
尺寸标注
在建筑工程图样中,其图形只能表达建筑物的形状及材料等内容,而不能反映建筑物的大小。
建筑物的大小由尺寸来确定。
尺寸标注是一项十分重要的工作,必须认真仔细,准确无误。
如果尺寸有遗漏或错误,都会给施工带来困难和损失。
尺寸的组成与标注
图样上的尺寸包括四个要素:尺寸界线、尺寸线、尺寸起止符号和尺
图1-11 箭头尺寸起止符号
1.尺寸界线尺寸界线应用细实线绘制,一般应与被注长度垂直,其一端应离开图样的轮廓线不小于2mm,另一端应超出尺寸线
2~3mm。
图样轮廓线、中心线及轴线可用作尺寸界线。
2.尺寸线尺寸线应用细实线绘制,并与被注长度平行,与尺寸界线垂直相交,但不宜超出尺寸界线外。
互相平行的尺寸线,应从被注的图样轮廓线由近向远整齐排列,小尺寸应离轮廓线较近,大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线,距图样最外轮廓线之间距离不宜小于10mm,平行排列的尺寸线的间距为7~10mm,并应保持一致。
图样上任何图线都不得用作尺寸线。
3.尺寸起止符号尺寸起止符号一般用中粗斜短线绘制,并画在尺寸线与尺寸界线的相交处。
其倾斜方向应与尺寸界线成顺时针45o角,长度宜为2~3mm。
在轴测图中标注尺寸时,其起止符号宜用小圆点。
半径、直径、角度与弧长的尺寸起止符号宜用箭头表示。
箭头的画法如图1-11所示。
4.尺寸数字国标规定,图样上标注的尺寸一律用阿拉伯数字标注图样的实际尺寸,它与绘图所用比例无关,应以尺寸数字为准,不得从图上直接量取。
图样上所标注的尺寸,除标高及总平面图以米(m)为单位外,其余一律以毫米(mm)为单位,图上尺寸数字都不再注写单位。
尺寸数字一般注写在尺寸线的中部。
水平方向的尺寸,尺寸数字要写在尺寸线的上面,字头朝上;竖直方向的尺寸,尺寸数字要写在尺寸线的左侧,字头朝左;倾斜方向的尺寸,尺寸数字的方向应按图1-12a 的规定注写,尺寸数字在图中所示30o影线范围内时可按图1-12b的形
(a) (b)
图1-12 尺寸数字的注写方向
尺寸数字如果没有足够的注写位置时,两边的尺寸可以注写在尺寸界线的外侧,中间相邻的尺寸可以错开注写,如图1-13所示。
尺寸宜标注在图样轮廓之外,不宜与图线、文字及符号等相交,如图1-14所示。
圆、圆弧、角度及坡度的尺寸标注
1.对于圆和大于1/2圆周的圆弧应标注直径尺寸,在直径数字前加直径符号“Φ”。
在圆内标注的尺寸线应通过圆心,画箭头指到圆弧,如图1-15a所示。
较小圆的直径尺寸,可标注在圆外,如图1-15b所示。
2.对于小于或等于1/2圆周的圆弧应标注半径尺寸,在半径数字前加半径符号“R”。
尺寸线的一端从圆心开始,另一端画箭头指向圆弧,如图1-16a所示。
较小圆弧的半径尺寸,可按图1-16b所示。
较大圆弧
3.角度的尺寸线,应以圆弧表示。
该圆弧的圆心应是该角的顶点,角的两条边为尺寸界线。
角度的起止符号应以箭头表示,如没有足够的位置画箭头,可用圆点代替,角度数字应按水平方向注写,如图1-17所示。
注方法
4.标注坡度时,应在坡度数字下加注坡度符号,该符号为单面箭头,箭头应指向下坡方向,见图1-18a、b所示。
坡度也可用直角三角形形式标注,见图1-18c所示。
尺寸的简化标注
2.连续排列的等长尺寸,可用“个数×等长尺寸=总长”的形式标注,如图1-20所示。
3.对于形体上有相同要素的尺寸标注,可仅标注其中一个要素的尺
21 相同要素尺寸标注方法。
