氢氧化钴和磷酸铁工艺流程图

一、重金属----钴

钴，是钢灰色和金属光泽的硬质金属，钴（Co）原子序数为27，位于元素周期表第八族，原子量为58.93，它的主要物理、化学参数与铁、镍接近，属铁族元素。

钴是一种高熔点和稳定性良好的磁性硬金属。它的居里点（失去磁性的临界温度点）为1150℃，具永磁性，熔点为1495℃，沸点为2900℃，具耐高温性。它是制造耐热合金、硬质合金、防腐合金、磁性合金和各种钴盐的重要原料，广泛用于航空、航天、电器、机械制造、化学和陶瓷工业。因此，它是一种重要的战略物资。

二、钴资源状况

国内外钴资源基本情况。根据美国地质调查局数据，2006年世界钴储量为700万吨，主要集中在刚果(金)、澳大利亚、古巴、赞比亚、俄罗斯和新喀里多尼亚，它们合计储量约占世界钴总储量的93.6%。中国基本没有单一的钴矿，钴资源主要伴生在镍矿中。按照中国国土资源部2005年全国矿产资源储量通报，中国钴储量基础为7.33万吨，但具有开采经济价值的储量仅为4.09万吨，占世界可开采量的1.03%。中国是钴资源贫乏的国家。

三、钴矿石矿物原料特点

目前，自然界中已发现的钴矿物和含钴矿物共百余种，分属于单质、碳化物、氮化物、磷化物和硅磷化物、砷化物和硫砷化物、锑化物和硫锑化物、碲化物和硒碲化物、硫化物、硒化物、氧化物、氢氧化物和含水氧化物氢氧化物、砷酸盐、碳酸盐以及硅酸盐等14大类。其中以硫化物、砷化物和硫砷化物最多。常见的用于提取钴的矿物原料见下表。

自然界中钴的存在形式有三种：①独立钴矿物，②呈类质同象或包裹体存在于某一矿物中，③呈吸附形式存在于某些矿物表面，其中以第二种存在形式最为普遍。以类质同象或显微包裹体存在于辉石、橄榄石、磁铁矿和铬铁矿中的钴不能利用，而赋存于黄铁矿和磁黄铁矿中者则可以利用。铁矿石中以类质同象或显微包裹体存在于硫化物和硫砷化物矿物中的钴，需加设浮选流程才能加以回收，而在铜镍矿中则无需为它们加设另外的选矿流程，它们是和镍一同选出来并从冶炼镍的炉渣中回收的，所以从炉渣中提取钴的生产成本较低。呈吸附形式存在的钴，目前不能为工业所利用。常见的为工业所利用的钴矿物有：辉砷钴矿、硫钴矿、方钴矿、砷钴矿、卡硫钴矿、钴土矿、钴华、菱钴矿、含钴黄铁矿、含钴毒砂、含钴闪锌矿等。世界大洋底锰结核中含钴比较丰富，或许成为下个世纪生产钴的主要矿物原料。

磷酸三钠工艺流程图

磷酸三钠（Na3PO4）是一种重要的无机化工产品，广泛应用于肥料、清洁剂、食品添加剂等领域。以下是磷酸三钠的工艺流程图：

一、原料准备：

磷酸三钠的制备原料为磷矿石、纯碱和新鲜水。磷矿石经过粉碎、磨矿等处理，得到磷矿粉末；纯碱经过干燥、研磨等处理，得到纯碱粉末。

二、酸化反应：

1. 将磷矿粉末与新鲜水加入反应釜中，控制反应温度为30-40℃，搅拌均匀。

2. 经过一段时间的反应，磷矿石中的磷酸盐反应生成磷酸。

3. 加入足够的纯碱粉末，调节反应液的pH值，使其达到碱性环境。

4. 继续反应，使得磷酸与钠离子发生反应，生成酸碱中和物氢氧化钠。

5. 将反应液进行过滤，去除未反应的固体残渣。

三、磷酸中和：

1. 将氢氧化钠溶液加入酸碱中和反应釜中，中和反应产生水和盐。

2. 控制反应温度在40-50℃，维持一定时间，使得反应充分进行。

3. 过滤中和液，去除杂质。

四、结晶：

1. 将中和液加热至80-90℃，使其浓缩。

2. 在浓缩的过程中，控制搅拌速度和温度，使得磷酸三钠逐渐结晶形成。

3. 随着浓缩的继续，磷酸三钠结晶逐渐增多，过饱和度增大。

4. 离心分离磷酸三钠结晶和母液。

五、干燥：

将磷酸三钠结晶放入干燥室中，进行气流干燥或真空干燥，除去结晶表面的水分，得到干净的磷酸三钠晶体。

六、包装：

将干燥的磷酸三钠晶体进行包装，通常以编织袋或塑料袋为包装材料。

七、质检：

对包装好的磷酸三钠进行质检，检测其外观、纯度、含水量等指标，确保产品质量达到标准。

磷酸三钠的制备工艺流程如上所述，但实际生产过程中还需要进行一系列的工艺控制和技术调整，以确保产品质量和生产效率的稳定。同时，工艺流程中的参数和条件应根据具体情况进行调整，以满足不同产品的要求。

磷酸铁锂合成工艺比较

（1）高温固相法：J. Barkaer 等就磷酸盐正极材料申请了专利，主要采用固相合成法，以碳酸锂、氢氧化锂等为锂源，草酸亚铁、乙二酸亚铁，氧化铁盒磷酸铁等为铁源，磷酸根主要来源于磷酸二氢铵等。典型的工艺流程为：将原料球磨干燥后，在马弗炉或管式炉内于惰性或者还原气氛中，以一定的升温加速加热到某一温度，反应一段时间后冷却，高温固相法的优点是工艺简单，易实现产业化，但产物粒径不容易控制，分布不均匀，形貌也不规则，并且在合成过程中需要使用惰性气体保护。

（2）碳热还原法：这种方法是高温固相法的改进，直接以铁的高价氧化物如Fe2O3，LiH2PO4和碳粉为原料，以化学计量比混合，在箱式烧结炉氩气气氛中于700℃烧结一段时间，之后自然冷却到室温，采用该方法做成的实验电池首次充放电容量为151mAh/g，该方法目前有少数几家企业在应用，由于该法生产过程较为简单控制，且采用一次烧结，所以它为LiFePO4产业化提供了另外一条途径。但该方法制备的材料较传统的高温固相法容量表现和倍率性能方面偏低。

（3）水热合成法：S. F. Yang等用Na2HPO4和FeCl3合成FePO4.2H2O，然后与CH3COOLi通过水热法合成LiFePO4，与高温固相法比较，水热法合成的温度较低，约150度~200度，反应时间也仅为固相反应的1/5左右，并且适合于高倍率放电领域，但该种合成方法容易在形成橄榄石结构中发生Fe错位现象，影响电化学性能，且水热法需要耐高温高压设备，工业化生产的困难要大些，据称Phostech的P2粉末便采用该类工艺生产。

（4）液相共沉淀工艺：该法原料分散均匀，前躯体可以在低温条件下合成，将LiOH加入到(NH4)2Fe(SO4)3.6H2O与H3PO4的混合液中，得到共沉淀物，过滤洗涤后，在惰性气氛下进行热处理，可以得到LiFePO4，产物表现出较好的循环稳定性。

（5）雾化热解法：雾化热解法主要用来合成前躯体，将原料和分散剂在高速搅拌下形成浆状物，然后在雾化干燥设备内进行热解反应，得到前躯体，灼烧后得到产品。

山东科技大学学士学位论文 摘要

I

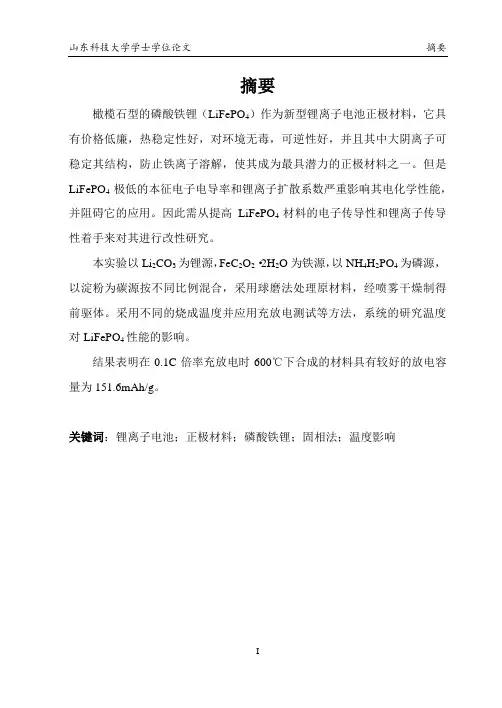

摘要

橄榄石型的磷酸铁锂（LiFePO4）作为新型锂离子电池正极材料，它具有价格低廉，热稳定性好，对环境无毒，可逆性好，并且其中大阴离子可稳定其结构，防止铁离子溶解，使其成为最具潜力的正极材料之一。但是LiFePO4极低的本征电子电导率和锂离子扩散系数严重影响其电化学性能，并阻碍它的应用。因此需从提高LiFePO4材料的电子传导性和锂离子传导性着手来对其进行改性研究。

本实验以Li2CO3为锂源，FeC2O2·2H2O为铁源，以NH4H2PO4为磷源，以淀粉为碳源按不同比例混合，采用球磨法处理原材料，经喷雾干燥制得前驱体。采用不同的烧成温度并应用充放电测试等方法，系统的研究温度对LiFePO4性能的影响。

结果表明在0.1C倍率充放电时600℃下合成的材料具有较好的放电容量为151.6mAh/g。

关键词：锂离子电池；正极材料；磷酸铁锂；固相法；温度影响

山东科技大学学士学位论文 Abstract

II

Abstract

Olivine-type LiFePO4 as a new lithium ion battery cathode material, it has

low price, good thermal stability, environmental non-toxic, good reversibility,

and anion of which can stabilize the structure to prevent the dissolution of iron

ions , making it one of the most promising cathode material.But LiFePO4 low

intrinsic electronic conductivity and lithium ion diffusion coefficient seriously
