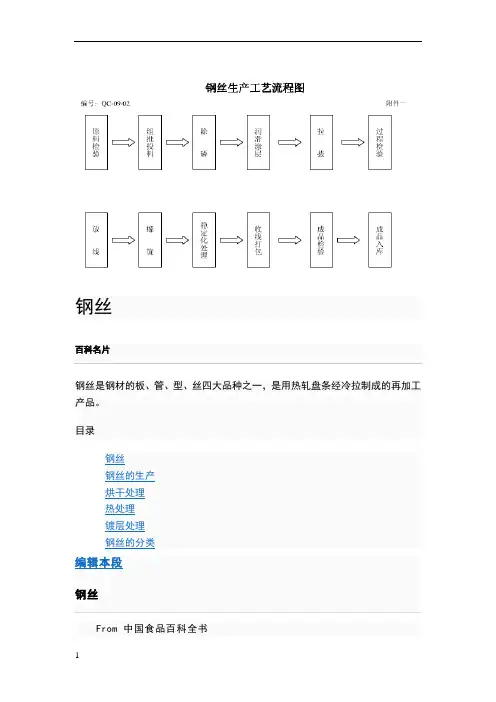

钢丝
百科名片
钢丝是钢材的板、管、型、丝四大品种之一，是用热轧盘条经冷拉制成的再加工产品。
目录
钢丝
钢丝的生产
烘干处理
热处理
镀层处理
钢丝的分类
编辑本段
钢丝
From 中国食品百科全书
Jump to: navigation, search
[中文]: 钢丝
[英文]: steel wire
[说明]: 钢丝是钢材的板、管、型、丝四大品种之一，是用热轧盘条经冷拉
钢丝
制成的再加工产品。按断面形状分类，主要有圆、方、矩、三角、椭圆、扁、梯形、Z字形等；按尺寸分类，有特细<0.1毫米、较细0.1~0.5毫米、细0.5~1.5毫米、中等1.5~3.0毫米、粗3.0~6.0毫米、较粗6.0~8.0毫米，特粗>8.0毫米；按强度分类，有低强度<390兆帕、较低强度390~785兆帕、普通强度785~1225兆帕、较高强度1225~1960兆帕、高强度1960~3135兆帕、特高强度>3135兆帕；按用途分类有：普通质量钢丝包括焊条、制钉、制网、包装和印刷业用钢丝，冷顶锻用钢丝供冷镦铆钉、螺钉等，电工用钢包括生产架空通讯线、钢芯铝绞线等用专用钢丝，纺织工业用钢丝包括粗梳子、综013、针布和针用钢丝，制绳钢丝专供生产钢丝绳和辐条，弹簧钢丝包括弹簧和弹簧垫圈用、琴用及轮胎、帘布和运输胶带用钢丝，结构钢丝指钟表工业、滚珠、自动机易切削用钢丝，不锈钢丝包括上述各用途的不锈钢丝及外科植入物钢丝，电阻合金丝供加热器元件、电阻元件用，工具钢丝包括钢筋钢丝和制鞋钢丝。
编辑本段
钢丝的生产
钢丝生产的主要工序包括原料选择、清除氧化铁皮、烘干、涂层处理、热处理、拉丝、镀层处理等。
原料选择见钢丝原料。
清除氧化铁皮指去除盘条或中间线坯表面的氧化铁皮，目的是防止拉拔时氧化铁皮损伤模具和钢丝表面，为后继的涂或镀层处理准备良好的表面条件以及减小拉拔时的摩擦降低拉拔力。清除氧化铁皮的方法有化学法和机械法两大类，见盘条化学除鳞和盘条机械除鳞。
编辑本段
烘干处理
盘条或中间线坯经化学除鳞和涂层处理后，为了去除氢和水分需进行低温加热即烘干。烘干温度一般%26lt;300℃，温度不宜过高，以防润滑涂层失效。去氢即
钢丝
排除在酸洗过程中侵入钢基中的氢，目的是消除氢脆，恢复盘条的塑性。去除盘条表面的水分，使之干燥，是为了防止水分恶化润滑剂的使用效果。常用的烘干设施有3种：
(1)烘干箱。为带有上盖的箱体，其有效尺寸按线盘的最大直径确定。工作时箱内通以150～250℃的热风。这种设备烘干速度较快，时间约为2～15min，烘干比较均匀。
(2)隧道式烘干炉。靠炉底下的燃烧室提供热源，干燥室的温度可达280℃左右。炉底上铺有小车轨道以及拱形铸铁散热片。烘干的盘条或中间线坯借助吊杠挂在小车上，经卷扬机或人工送入炉内。每炉可装入10～12个小车。这种设备容量较大、产量较高，但进出小车时工人劳动强度较大，且烘干温度不均匀，小车底部温度偏高。
(3)链式烘干炉。炉子底部为燃烧室，火焰可由底部返到两侧炉墙后再经烟道跑出。炉膛温度为200～400℃。烘干时盘条置于移动的链条上，链条的移动速度约为12m／min。这是一种较先进的炉型，容量大、速度快、产量高，同时克服了隧道式炉工人劳动强度大、烘干温度不均的缺点。
涂层处理即在经过清除氧化铁皮的盘条或中间线坯表面涂上一层牢
固的由本身具有一定润滑性能特别是拉拔时能有效地吸附和携带润滑剂进入变形区的物质所形成的薄膜%26mdash;涂层。所以涂层实质上是润滑剂的载体(见润滑载体)。涂层的目的是为拉拔创造良好的润滑条件，以减少拉拔过程中的摩擦和发热。处理方法包括物理方法和化学方法两大类，主要形式有蘸石灰、黄化、磷化、镀铜、硼砂处理等。
编辑本段
热处理
热处理盘条或钢丝半成品的热处理方式见钢丝热处理。热处理包括原料热处理、中间热处理和成品热处理3种类型。
(1)原料即盘条的热处理用在部分中高碳钢丝及合金钢丝的生产中，目的主要是改善盘条的组织及其不均匀性并消除内应力以提高盘条的塑性及冷拔性能。
(2)中间热处理是对钢丝半成品即中间线坯进行的热处理，主要目的是消除冷拔过程中产生的加工硬化，恢复线坯的塑性，以利于进一步拉拔。如生产中无成品热处理工序，则成品拉拔前的中问热处理还要求确保成品钢丝应具有的组织和性能。
(3)成品热处理在成品拉拔后进行，作用是使产品达到规定的组织与性能，是否进行决定于交货要求。
拉丝在拉丝机卷筒即绞盘(见拉丝机)的牵引下，盘条或中间线坯通过拉丝模模孔变形，达到减小断面改变形状以获得尺寸、形状、性能和表面质量都合乎要求的钢丝。钢丝的拉拔通常要进行多个道次，道次减面率(见面积减缩率)约在10%～40%之间。拉拔钢丝使用的模具主要有固定模、辊模(见辊模拉拔)、旋转模等，并以固定模为主。固定模即为由整体材料制作的外形呈圆饼状而中心开有孔型的拉丝模，模子在拉拔过程中固定不动。早期曾采用钢板模和冷硬铸铁模，以后由于不耐磨和使用寿命低而被淘汰。目前普遍采用硬质合金模，除了硬质合金外，天然钻石也是制模材料，但由于其资源稀少和价格昂贵，只局限于拉拔合金钢细丝和极细丝时使用。20世纪70年代以来又出现了用聚合多晶体、人造金刚石和刚玉陶瓷等制作的拉丝模。辊模为由2～4个可转动的辊子组成的模子。辊模拉拔通常用于拉制一些异形钢丝和难变形钢丝，但随着辊模装置刚性的提高、精度的改善和调整变得更加容易，其使用范围在不断拓宽。旋转模拉丝时模子的本体结构和固定模相同，但拉拔过程中，它在传动机构的驱动下围绕钢丝轴线旋转。优点是改变了拉拔时钢丝与模壁之间的摩擦力的方向，增加了作用在钢丝上的剪应力，使钢丝容易变形，从而可以减少拉拔力和拉拔功率；降低轴向摩擦力使拉拔时钢丝内外层的不均匀变形随之减少；由于模子高速旋转，模孔磨损变得均匀，钢丝的不圆度和表面粗糙度均有改善。但使用旋转模时钢丝易随模子而旋转甚至发生扭转，因此目前只局限于粗丝的拉拔。在使用固定模拉拔的情况下，若在钢丝的进口端施加后张力则形成反拉力拉拔；若对模子施加超声波振动则形成超声波拉丝；若采用静压或流体动力润滑则称为强制润滑拉拔。
冷拔过程中钢丝的组织与力学性能发生变化，产生加工硬化。随着冷变形程度的增加，一般钢丝的抗拉强度、硬度、弹性极限等增加，而延伸率、断面收缩率等下降。由于存在加工硬化，所以当拉拔的变形程度达到一定值后，由于钢丝冷加工性能的显著下降而不适宜再继续拉拔，需要进
