系统应用问题排查手册(ECS-700)

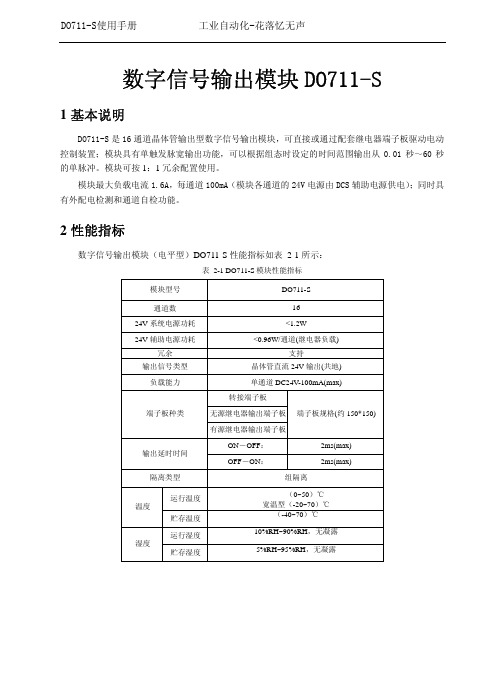

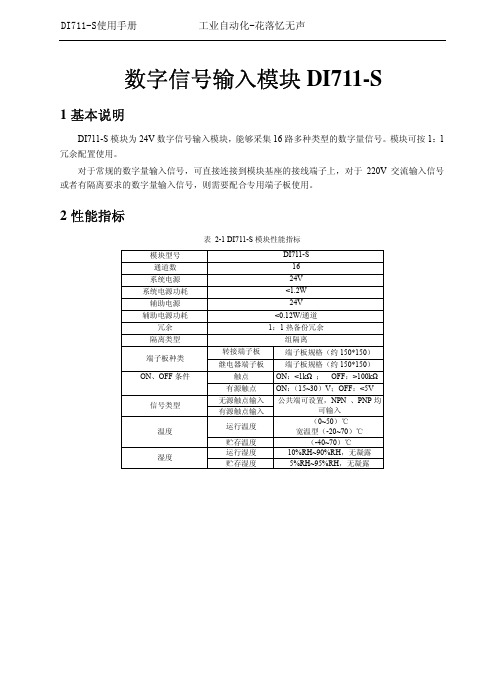

数字信号输出模块DO711-S1基本说明DO711-S是16通道晶体管输出型数字信号输出模块，可直接或通过配套继电器端子板驱动电动控制装置；模块具有单触发脉宽输出功能，可以根据组态时设定的时间范围输出从0.01秒～60秒的单脉冲。

模块可按1：1冗余配置使用。

模块最大负载电流1.6A，每通道100mA（模块各通道的24V电源由DCS辅助电源供电）；同时具有外配电检测和通道自检功能。

2性能指标数字信号输出模块（电平型）DO711-S性能指标如表 2-1所示：表 2-1 DO711-S模块性能指标模块型号DO711-S通道数1624V系统电源功耗<1.2W24V辅助电源功耗<0.96W/通道(继电器负载)冗余支持输出信号类型晶体管直流24V输出(共地)负载能力单通道DC24V-100mA(max)转接端子板端子板种类端子板规格(约150*150)无源继电器输出端子板有源继电器输出端子板ON－OFF：2ms(max)输出延时时间OFF－ON：2ms(max)隔离类型组隔离运行温度（0~50）℃宽温型（-20~70）℃温度贮存温度（-40~70）℃运行湿度10%RH~90%RH，无凝露湿度贮存湿度5%RH~95%RH，无凝露3使用说明3.1LED指示灯说明模块指示灯状态说明如表 3-1所示。

指示灯闪烁时，闪烁周期为400ms，200ms翻转一次。

表 3-1模块指示灯说明3.2接口特性DO711-S模块端子接线电路如图 3-1所示。

端子1和2分别连接通道1（CH1）的正端和负端。

图 3-1 DO711-S模块端子接线图（基座MB731-S为例）DO711-S模块通过控制24V电源的通断来实现对负载上电流的控制。

如果现场需要220V AC等高压或者电流大于100mA的控制对象时，需使用继电器端子板。

ECS-700系统AI711-H AI711-S 使用手册文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

RISK OF ELECTRICAL SHOCK: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。

TIP：Identifies advice or hints for the user.设备安全警示标志下表列出了在设备中使用的安全警示标志符号及描述。

编号符号描述1 直流（电）。

文档可使用缩写DCDirect current2 交流（电）。

文档可使用缩写AC Alternating current3工作接地端子Groud（ Earth） terminal4保护接地端子Protective earth（ground） terminal5抗干扰接地端子Reference ground （Earth）terminal6 机架或机箱端子。

ECS-700集散控制系统的工业应用实验报告1. 引言ECS-700集散控制系统是一种工业自动化控制系统，广泛应用于工业生产过程中。

本实验旨在通过对ECS-700集散控制系统的工业应用进行实验，验证其在工业自动化控制方面的性能和可靠性。

2. 实验目的本实验的主要目的如下：1.了解ECS-700集散控制系统的基本原理和工作方式；2.掌握ECS-700集散控制系统的硬件配置和软件编程；3.验证ECS-700集散控制系统在工业应用中的实际效果。

3. 实验器材与软件本实验使用以下器材和软件：•ECS-700集散控制系统主机•ECS-700集散控制系统模块•电源供应器•交流电机•电压表•ECS-700集散控制系统编程软件4. 实验步骤4.1 硬件配置首先，按照ECS-700集散控制系统的硬件配置要求，将主机和模块连接起来。

确保所有的连接线松紧适当，并检查电源供应器的电压是否正常。

4.2 软件编程然后，打开ECS-700集散控制系统编程软件，并进行相应的软件编程。

根据实际需求，编写控制程序，设置输入输出变量，并进行逻辑控制和数据处理。

4.3 实际操作接下来，根据实际需要，将交流电机连接到ECS-700集散控制系统的输出端口，并使用电压表测量电机的运行情况。

根据软件编程设置的逻辑控制和数据处理，观察电机的运行情况，并记录相关数据。

4.4 数据分析与实验结果最后，对实验过程中得到的数据进行分析，评估ECS-700集散控制系统在工业应用中的效果。

根据实际需求，对软件编程进行调整和优化。

5. 实验结果与讨论根据实验过程中得到的数据和分析结果，可以得出ECS-700集散控制系统在工业应用中的一些结论和讨论。

例如，评估其控制精度、响应速度和稳定性等方面的表现。

6. 结论通过本次实验，我们深入了解了ECS-700集散控制系统的工作原理和应用实践，掌握了其硬件配置和软件编程技巧。

实验结果表明，ECS-700集散控制系统在工业应用中表现出良好的性能和可靠性，可以满足工业生产中的自动化控制需求。

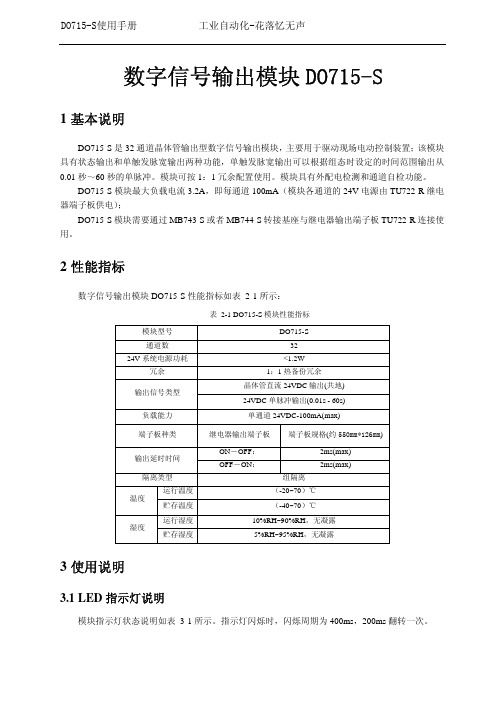

数字信号输出模块DO715-S1基本说明DO715-S是32通道晶体管输出型数字信号输出模块，主要用于驱动现场电动控制装置；该模块具有状态输出和单触发脉宽输出两种功能，单触发脉宽输出可以根据组态时设定的时间范围输出从0.01秒～60秒的单脉冲。

模块可按1：1冗余配置使用。

模块具有外配电检测和通道自检功能。

DO715-S模块最大负载电流3.2A，即每通道100mA（模块各通道的24V电源由TU722-R继电器端子板供电）；DO715-S模块需要通过MB743-S或者MB744-S转接基座与继电器输出端子板TU722-R连接使用。

2性能指标数字信号输出模块DO715-S性能指标如表 2-1所示：表 2-1 DO715-S模块性能指标模块型号DO715-S通道数3224V系统电源功耗<1.2W冗余1：1热备份冗余晶体管直流24VDC输出(共地)输出信号类型24VDC单脉冲输出(0.01s - 60s)负载能力单通道24VDC-100mA(max)端子板种类继电器输出端子板端子板规格(约550mm*126mm)ON－OFF：2ms(max)输出延时时间OFF－ON：2ms(max)隔离类型组隔离运行温度（-20~70）℃温度贮存温度（-40~70）℃运行湿度10%RH~90%RH，无凝露湿度贮存湿度5%RH~95%RH，无凝露3使用说明3.1LED指示灯说明模块指示灯状态说明如表 3-1所示。

指示灯闪烁时，闪烁周期为400ms，200ms翻转一次。

表 3-1模块指示灯说明3.2接口特性DO715-S模块通过DB37线缆及转接基座MB743-S或者MB744-S连接到继电器端子板TU722-R，控制端子板上的继电器给现场提供触点信号，也可通过端子板的现场侧配电端子给现场设备供电。

模块的信号输出接口电路只可实现24VDC的数字信号输出。

配合继电器端子板TU722-R 输出不同类型的开关量信号。

DO715-S模块接口特性图如图 3-1所示。

ECS-700基础编程实例手册版本第1版修改第0次浙江中控技术股份有限公司工程分公司2011-12目录1模拟量处理 (1)1.1模拟量输入 (1)1.2模拟量滤波 (2)1.3双输入求差值(温差、压差或流量差等) (4)1.4模拟量二选一 (5)1.5模拟量三选一 (7)1.6模拟量多选一 (10)1.7流量累积 (12)1.8气体流量补偿 (14)1.9汽包水位补偿 (17)1.10公式计算 (19)1.11模拟量变化速率、偏差等报警 (20)1.12非线性处理（折线表运算） (22)2开关量处理 (24)2.1开关量变化次数统计 (24)2.2开关状态时间统计 (25)2.3开关量数量判断程序 (26)2.4开关阀阀检报警 (27)2.5闪烁程序 (28)3典型回路控制 (30)3.1手操器 (30)3.2单回路 (31)3.3串级控制 (33)3.4前馈控制 (36)3.5比值控制 (38)3.6分程控制 (40)3.7超驰控制 (44)3.8单AI双AO调节控制 (46)3.9带手操器输出的单回路（电力行业） (48)3.10带手操器输出的串级回路（电力行业） (50)4典型开关控制 (54)4.1单DO阀门 (54)4.2单DI单DO阀门 (56)4.3双DI单DO阀门 (58)4.4双DI双DO阀门 (60)4.5双DI三DO阀门 (63)4.6单DO停泵控制 (66)4.7单DI单DO泵机 (67)4.8双DI单DO泵机 (69)4.9双DI双DO泵机 (72)4.10双DI(限位)双DI(运行)双DO(驱动)电动阀门 (74)4.11带夹持电机的盲板阀（眼镜阀) (77)5通讯相关及其他 (82)5.1控制站间通讯 (82)5.2通讯数据打包、拆分处理 (84)5.3质量码解析报警 (87)1模拟量处理1.1模拟量输入1.1.1符号及示意图图1.1.1模拟量输入示意图1.1.2说明模拟量输入是输入为连续变化的物理量的信号。

ECS-700系统以太网通信模块使用手册文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING:Indicates information that a potentially hazardous situation which,if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

Risk of electrical shock:Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than30V RMS,42.4V peak,or60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD:Indicates information that Danger of an electro-static discharge to which equipment may be sensitive.Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION:Identifies information that requires special consideration.提示：标记对用户的建议或提示。

TIP：Identifies advice or hints for the user.设备安全警示标志下表列出了在设备中使用的安全警示标志符号及描述。

编号符号描述1直流（电）。

文档可使用缩写DCDirect current2交流（电）。

文档可使用缩写AC Alternating current3工作接地端子Ground（Earth）terminal4保护接地端子Protective earth（ground）terminal5抗干扰接地端子Reference ground（Earth）terminal6机架或机箱端子。

ECS-700系统在空分装置的应用吴江林【摘要】随着工业现代化的飞速发展，DCS控制系统以及更为先进的控制系统的应用越来越广泛。

为了提高控制的精度，消除以往常规仪表控制系统存在的安全隐患，提高装置的稳定运行周期，实现效益最大化的目标，对空分装置的控制系统进行改造，由常规仪表控制改为DCS系统控制，系统采用的是ECS-700。

目前ECS-700控制系统已经在空分装置平稳运行两年多。

该文简单介绍了ECS-700控制系统在空分装置的具体配置，包括控制域、操作域以及系统的网络构建，主要讲述了组态过程中的一些难点和重点，包括压缩机防喘振的设计应用，压缩机启停车时序在ECS-700系统的实现以及分子筛顺控程序在ECS-700系统中的实现。

另外对ECS-700的监控系统的应用做了简单的介绍。

%With the rapid development of industrial modernization, the application of DCS control system and more advanced control system more and more widely.In order to improve the control accura-cy, elimination the hidden danger of security of the conventional instrument control system, improve the stability operation cycle of the device, to achieve maximum benefit goal, carries on the transformation to the control system of air separation plant, the conventional instrument control to DCS system control, sys-tem using ECS-700.The ECS-700 control system has been in the air separation unit for more than two years.This paper introduces the ECS-700 control system in air separation device specific configuration, including the control domain, operation domain and system network construction, mainly about some dif-ficult and key configuration process, including design, compressor antisurge and parking timing in the implementation of the ECS-700 systemand realize the sequence control program of molecular sieve in the ECS-700 system.Application of ECS-700 in monitoring system to do a simple introduction.【期刊名称】《工业仪表与自动化装置》【年(卷),期】2014(000)005【总页数】6页(P45-49,84)【关键词】空分装置;ECS-700;应用;组态;分子筛;功能块【作者】吴江林【作者单位】中国石油化工有限公司燕山石化分公司，北京102500【正文语种】中文【中图分类】TP2730 引言随着现代工业的发展，工业自动化水平越来越高，国产的集散控制系统也逐渐的功能完善、性能先进，作为浙大中控的最新DCS系统ECS－700正在扩大应用范围，在石化行业应用更为普遍。
