前盘式制动器拆装实习教案

2024年汽车底盘教案车轮制动器检修一拆装

一、教学内容

本节课选自《汽车底盘检修》教材第三章第二节，详细内容涉及车轮制动器的拆装。主要包括车轮制动器的结构组成、工作原理、拆装步骤及注意事项。

二、教学目标

1. 掌握车轮制动器的结构组成及工作原理。

2. 学会正确拆装车轮制动器，并能独立完成检修任务。

3. 培养学生的动手能力、观察能力和问题解决能力。

三、教学难点与重点

教学难点：车轮制动器的拆装步骤及注意事项。

教学重点：车轮制动器的结构组成、工作原理及拆装方法。

四、教具与学具准备

1. 教具：汽车底盘模型、车轮制动器实物、多媒体设备。

2. 学具：拆装工具、检修手册、记录本。

五、教学过程

1. 实践情景引入（5分钟）

利用多媒体设备展示汽车制动故障案例，引导学生思考制动系统的重要性。

2. 知识讲解（10分钟）

介绍车轮制动器的结构组成、工作原理，强调拆装过程中的注意事项。

3. 例题讲解（10分钟） 以实际案例为例，讲解车轮制动器拆装的具体步骤。

4. 随堂练习（10分钟）

5. 动手实践（30分钟）

学生分组进行车轮制动器拆装操作，教师巡回指导，解答疑问。

7. 知识拓展（5分钟）

介绍新型车轮制动器的技术特点及发展趋势。

六、板书设计

1. 车轮制动器结构组成

2. 车轮制动器工作原理

3. 车轮制动器拆装步骤

4. 注意事项

七、作业设计

1. 作业题目：简述车轮制动器的拆装步骤及注意事项。

2. 答案：参照教材第三章第二节内容。

八、课后反思及拓展延伸

2. 拓展延伸：鼓励学生利用课余时间了解其他类型制动器的拆装方法，提高综合检修能力。

重点和难点解析：

1. 车轮制动器的拆装步骤及注意事项。

2. 实践教学中学生动手能力的培养。

3. 教学过程中的巡回指导和疑问解答。

一、车轮制动器的拆装步骤及注意事项

（1）拆装步骤：

步骤1：检查并确认车辆已熄火，拉紧手刹，放置三角木。 步骤2：拆下轮胎，将车轮制动器暴露出来。

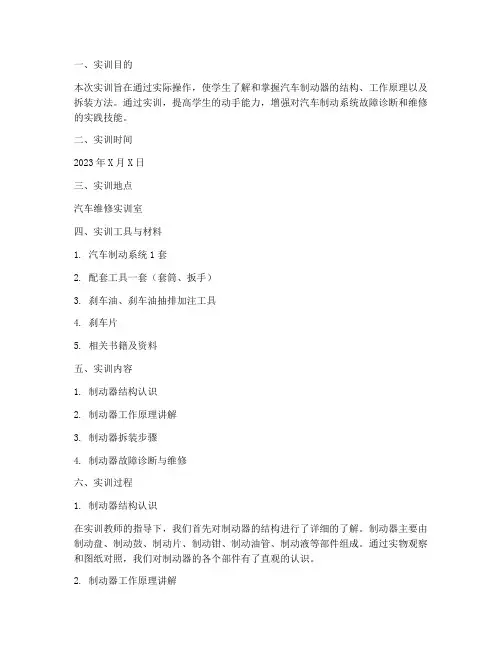

一、实训目的

本次实训旨在通过实际操作，使学生了解和掌握汽车制动器的结构、工作原理以及拆装方法。通过实训，提高学生的动手能力，增强对汽车制动系统故障诊断和维修的实践技能。

二、实训时间

2023年X月X日

三、实训地点

汽车维修实训室

四、实训工具与材料

1. 汽车制动系统1套

2. 配套工具一套（套筒、扳手）

3. 刹车油、刹车油抽排加注工具

4. 刹车片

5. 相关书籍及资料

五、实训内容

1. 制动器结构认识

2. 制动器工作原理讲解

3. 制动器拆装步骤

4. 制动器故障诊断与维修

六、实训过程

1. 制动器结构认识

在实训教师的指导下，我们首先对制动器的结构进行了详细的了解。制动器主要由制动盘、制动鼓、制动片、制动钳、制动油管、制动液等部件组成。通过实物观察和图纸对照，我们对制动器的各个部件有了直观的认识。

2. 制动器工作原理讲解 实训教师详细讲解了制动器的工作原理。当驾驶员踩下制动踏板时，制动油泵将制动液送入制动系统，制动液通过制动油管进入制动钳，使制动钳夹紧制动盘或制动鼓，从而产生摩擦力，使车轮减速或停止转动。

3. 制动器拆装步骤

（1）拆卸前盘式制动器

1. 使用两柱式举升机将汽车举升至合理位置，确保汽车可靠地支承起来。

2. 用套筒松开螺栓，拆下车轮。

3. 拆下盘式制动器的外摩擦衬块弹簧夹。

4. 拆下两个定位销盖，拆下定位销。

5. 从滑柱上的软管支座上拆下制动软管。

6. 提起制动钳，使之离开制动盘，并将制动钳挂起，以防止损坏制动软管。

7. 从固定板上拆下外摩擦衬块。

8. 拆卸固定板的2个螺栓，拆下固定板。

9. 拆下制动盘。

（2）拆卸盘式后制动摩擦块

1. 使用两柱式举升机将汽车举升至合理位置，拆下车轮总成。

2. 拆下制动摩擦块磨损指示器。

3. 拆下装有减震弹簧或固定夹。

4. 从汽车中部拔出制动钳，将活塞压入制动钳孔中，拆下制动钳导向销。

5. 从制动钳导向销从制动盘上拆下制动钳，并将制动钳挂起。

一、实习背景

随着汽车工业的快速发展，汽车制动系统作为保证行车安全的关键部件，其重要性日益凸显。盘式制动器因其良好的散热性能、稳定性和抗泥水侵袭的特点，被广泛应用于现代汽车中。为了提高对盘式制动器的理解和操作技能，我们进行了盘式制动器的拆装实习。

二、实习目的

1. 了解盘式制动器的结构和工作原理；

2. 掌握盘式制动器的拆装步骤和注意事项；

3. 提高实际操作能力，为今后从事汽车维修工作打下基础。

三、实习内容

1. 盘式制动器结构及工作原理

盘式制动器主要由制动盘、制动钳、摩擦片、油管、分泵等部件组成。制动盘固定在车轮上，与车轮一起旋转。制动钳由两个摩擦片组成，通过液压作用使摩擦片压向制动盘，从而产生制动效果。

2. 拆装步骤

（1）拆卸步骤

1. 安全地举升并支撑汽车，拆下待拆装车轮；

2. 拆卸制动钳总成，并挂于一边；

3. 拆卸开槽螺母、螺旋弹簧及中间件；

4. 将杠杆插入中间缝隙，轻轻敲击，拆下中间件；

5. 用手将轮毂及制动盘总成从半轴上拆下。

（2）安装步骤

1. 在驱动桥半轴上安装轮毂及制动盘总成；

2. 安装锥形弹簧及开槽螺母，并暂时拧紧，确保锥形弹簧装在正确方向；

3. 安装制动钳总成，并按技术要求拧紧螺栓； 4. 以145 lbf·ft（196N·m）力矩拧紧开槽螺母；

5. 安装车轮并放下汽车。

3. 注意事项

（1）拆装过程中，注意保持各部件的清洁，避免油污、异物等进入制动系统；

（2）拆装螺栓时，注意拧紧力矩，避免过紧或过松；

（3）安装摩擦片时，确保摩擦片与制动盘的接触面清洁、平整；

（4）拆装过程中，注意安全，避免发生意外伤害。

四、实习心得

通过本次实习，我对盘式制动器的结构、工作原理及拆装步骤有了更深入的了解。以下是我的一些心得体会：

1. 盘式制动器拆装过程中，要严格按照操作步骤进行，确保安全和质量；

2. 拆装过程中，要注意细节，如拧紧力矩、摩擦片与制动盘的接触面等；

一、实训背景

随着汽车技术的不断发展，盘式制动器因其良好的制动性能和散热效果，逐渐成为现代汽车制动系统的重要组成部分。为了提高学生的实际操作技能，增强对制动系统结构的了解，我们开展了盘式制动器更换的实训课程。

二、实训目的

1. 熟悉盘式制动器的结构和工作原理。

2. 掌握盘式制动器的拆卸、检查、清洗、安装和调整方法。

3. 培养学生严谨、细致的工作态度和良好的安全意识。

三、实训内容

1. 盘式制动器结构和工作原理介绍

2. 盘式制动器的拆卸

3. 盘式制动器的检查与清洗

4. 盘式制动器的安装与调整

5. 实训总结与反思

四、实训步骤

1. 盘式制动器结构和工作原理介绍

首先，我们向学生介绍了盘式制动器的结构和工作原理。盘式制动器主要由制动盘、制动钳、制动片、油管、液压系统等组成。当驾驶员踩下制动踏板时，液压系统将液压传递到制动钳，使制动片与制动盘发生摩擦，从而产生制动力，使车辆减速或停止。

2. 盘式制动器的拆卸

（1）拆卸制动钳：首先，将车辆停在平坦的地面上，使用千斤顶将车辆支撑起来，拆下轮胎。然后，松开制动钳上的固定螺栓，将制动钳从车辆上拆下。

（2）拆卸制动片：拆卸制动钳后，可以看到制动片与制动盘之间的摩擦面。使用钳子将制动片从制动钳上拆下。

（3）拆卸制动盘：使用专用工具将制动盘从制动钳上拆下。 3. 盘式制动器的检查与清洗

（1）检查制动片：检查制动片磨损情况，若磨损超过规定厚度，则需更换新制动片。

（2）检查制动盘：检查制动盘表面是否有磨损、划痕、裂纹等缺陷，若有，则需更换新制动盘。

（3）清洗制动片和制动盘：使用清洗剂和刷子将制动片和制动盘上的污垢、油污等清洗干净。

4. 盘式制动器的安装与调整

（1）安装制动盘：将清洗干净的制动盘安装到制动钳上。

（2）安装制动片：将新制动片安装到制动钳上，注意制动片的安装方向。

（3）安装制动钳：将制动钳安装到车辆上，并拧紧固定螺栓。

（4）调整制动间隙：调整制动钳与制动盘之间的间隙，使制动片与制动盘接触良好。
