视频会议设备连接图

重点特征

VC880是亿联新推出的会议室终端产品，将为您带来超凡的会议体验。该产品内置强大的MCU，最高可支持24方高清视频会议；凭借亿联独有的多摄像机方案，只需要标准网线与PoE交换机即可连接最多9个摄像机及其他配件，省略昂贵的其他设备，多方位多视角会议随手可得。VC880拥有丰富的音视频物理接口，支持第三方摄像机或接入视频矩阵，配备专业的RCA音频输入输出接口，与调音台及桌面鹅颈麦克风系统集成。采用分体式设计，贴合超大会场部署在控制室的需求，三线合一，大大降低布线难度与成本，支持互动协作，可带来更优质的会议体验。支持模拟电话线路RCA音频接口多摄像机方案第三方摄像机输入最多支持24点MCU• 最多支持9个摄像机• 支持H.323/SIP双协议，抗30%视频丢包与70%音频丢包• 2 x HDMI输出接口，支持带电输出• 支持第三方摄像机或视频矩阵输入• 支持RCA音频输入输出• 支持VCM34可级联阵列麦克风• 支持CTP20协作触控平板• 支持CPN10转模拟电话线路• 支持VCH50/VCH51双高清有线辅流• 支持互动协作分体式设计，贴合会议室集成需求VC880采用分体式设计，搭配亿联的多摄像机方案，一台VC880最多可连接9台VCC22摄像机，在控制室与会场分离的场景中，只需标准的超五类网线即可连接控制室与会场，解决穿管难的部署问题，大大降低部署难度和会议室改造成本。只需要PoE交换机与标准网线，即可完成多摄像机与其他配件的连接，省去繁杂的视频矩阵与转接线材，为安装节省大量时间与金钱成本。支持RCA音频输入输出与第三方摄像机接入，让会场部署更加简单高效。支持第三方摄像机或视频矩阵VC880设有专用的HDMI接口，支持第三方摄像机或视频矩阵的输入，输入的摄像机画面可以与VCC22画面进行拼接、布局切换，兼容亿联多摄像机方案。配备专业的RCA音频输入输出接口，与调音台及桌面鹅颈麦克风系统集成。更强的网络适应性，适配企业跨公网应用采用亿联最新的抗丢包技术，能够抵抗高达30%的视频丢包，不花屏；能够抵抗高达70%的音频丢包，复杂网络环境下，语音仍可清晰连贯。开放互联，与主流云平台深度集成与亿联视频会议服务器及亿联云视讯深度集成，可一键创建即时会议或一键加入预约会议；支持亿联设备管理平台，实现快速的部署；支持H.323/SIP双协议；支持RS-232/HTTP API及VISCA/ PELCO云台控制协议，兼容主流的中控及视像跟踪系统。PSTNRCA3rdVC880全高清视频会议终端VC880，适用于会议室集成应用的分体式终端

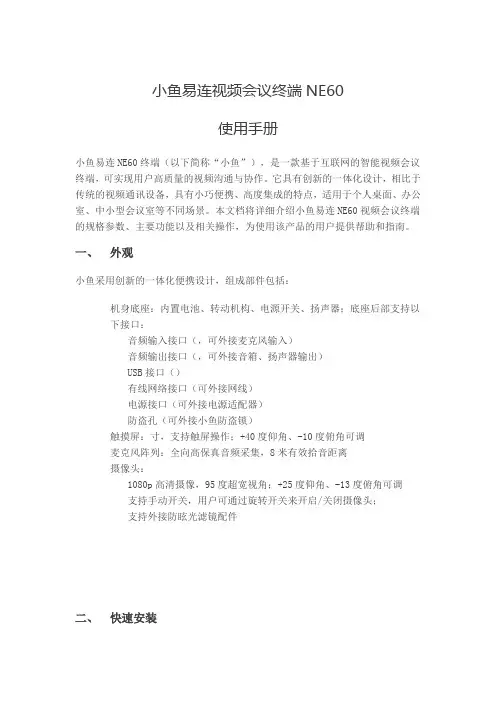

小鱼易连视频会议终端NE60

使用手册

小鱼易连NE60终端（以下简称“小鱼”），是一款基于互联网的智能视频会议终端，可实现用户高质量的视频沟通与协作。它具有创新的一体化设计，相比于传统的视频通讯设备，具有小巧便携、高度集成的特点，适用于个人桌面、办公室、中小型会议室等不同场景。本文档将详细介绍小鱼易连NE60视频会议终端的规格参数、主要功能以及相关操作，为使用该产品的用户提供帮助和指南。

一、 外观

小鱼采用创新的一体化便携设计，组成部件包括：

机身底座：内置电池、转动机构、电源开关、扬声器；底座后部支持以下接口：

音频输入接口（，可外接麦克风输入）

音频输出接口（，可外接音箱、扬声器输出）

USB接口（）

有线网络接口（可外接网线）

电源接口（可外接电源适配器）

防盗孔（可外接小鱼防盗锁）

触摸屏：寸，支持触屏操作；+40度仰角、-10度俯角可调

麦克风阵列：全向高保真音频采集，8米有效拾音距离

摄像头：

1080p高清摄像，95度超宽视角；+25度仰角、-13度俯角可调

支持手动开关，用户可通过旋转开关来开启/关闭摄像头；

支持外接防眩光滤镜配件

二、 快速安装 用户可按如下步骤完成小鱼的初次安装与开关机：

1. 接通电源，长按电源开关按钮。

2. 选择语言，目前支持简体中文、繁体中文、英语三个语言版本。

3. 连接网络

a) 推荐使用网线连接有线网络

b) 若没有有线网络，也可连接Wi-Fi无线网络。使用Wi-Fi无线网络，可能会由于干扰或信号不好，造成通话质量下降。建议优先连接 Wi-Fi无线网络。

4. 成功接入网络后，小鱼将自动连接服务器，并完成激活。系统自动分配小鱼号，显示在小鱼屏幕主界面的上方（小鱼号可用于呼叫、预约会议等功能）。

5. 关机/重启操作：开机状态下，长按电源按钮，弹出关机/重启对话框，选择【关机】或【重启】，即可进行关机/重启操作。

6. 开机过程中，电源开关处的状态指示灯将显示小鱼的运行状态，具体如下：

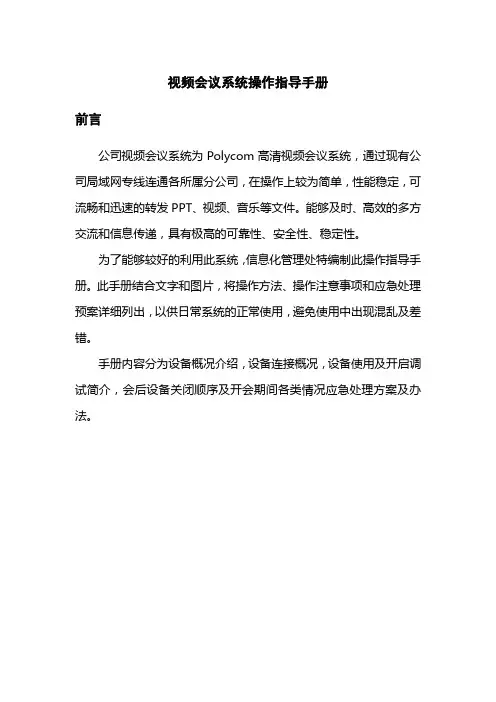

视频会议系统操作指导手册

前言

公司视频会议系统为Polycom高清视频会议系统，通过现有公司局域网专线连通各所属分公司，在操作上较为简单，性能稳定，可流畅和迅速的转发PPT、视频、音乐等文件。能够及时、高效的多方交流和信息传递，具有极高的可靠性、安全性、稳定性。

为了能够较好的利用此系统，信息化管理处特编制此操作指导手册。此手册结合文字和图片，将操作方法、操作注意事项和应急处理预案详细列出，以供日常系统的正常使用，避免使用中出现混乱及差错。

手册内容分为设备概况介绍，设备连接概况，设备使用及开启调试简介，会后设备关闭顺序及开会期间各类情况应急处理方案及办法。

一、设备概况介绍：

XX公司Polycom视频会议室（西侧会议室）所包含设备：

系统名称 设备名称 品牌 配置及型号 单位 数量

摄像和视频会议系统 高清视频终端（省公司） POLYCOM HDX 8000 1080P 台 2

高清显示屏 SHARP 60寸 高清 支持1080P 台 3

42寸 高清 支持1080P 台 6

移动电视架 定制 套 4

高清摄像机 POLYCOM Eagle Eye 1080 台 2

摄像机安装架 定制 套 1

高清编码盒 REACH DSS-ENC-1100 台 1

VGA编码盒 REACH DSS-ENC-120 台 1

多媒体录播服务器 REACH DSS-R-C50 台 1

RGBHV矩阵 CrossPoint Ultra 1616 HV(16*16) 台 1

VGA矩阵 Creative VGA 0404 台 1

VGA分配器 国产 台 2

音频扩声系统 调音台 MACKIE ONYX 24.4 台 1

主扩音箱 BOSS DS100E 只 4

功放 CROWN CDI-2000 台 2

音频处理器 POLYCOM SoundStructure-C12 台 1

鹅颈式会议话筒（配底座） PEAVEY PM-18S 个 3

腾博(TANDBERG)

Edge95/85/75 MXP

终端操作手册

目 录

1 Edge 95/85/75 性能参数 .............................................................................................................. 3

2 Edge 95/85/75 接口介绍、安装说明 .......................................................................................... 9

3 TANDBERG HD CAMERA 高清镜头 ..................................................................................... 10

4 TANDBERD 遥控器 .................................................................................................................. 11

5 Edge95/85/75 MXP 设置和使用 ................................................................................................ 13

5.1 系统主菜单和设置 .......................................................................................................... 13

5.2 基本设置 .......................................................................................................................... 14
