视频会议系统凤凰头连接方法和接线

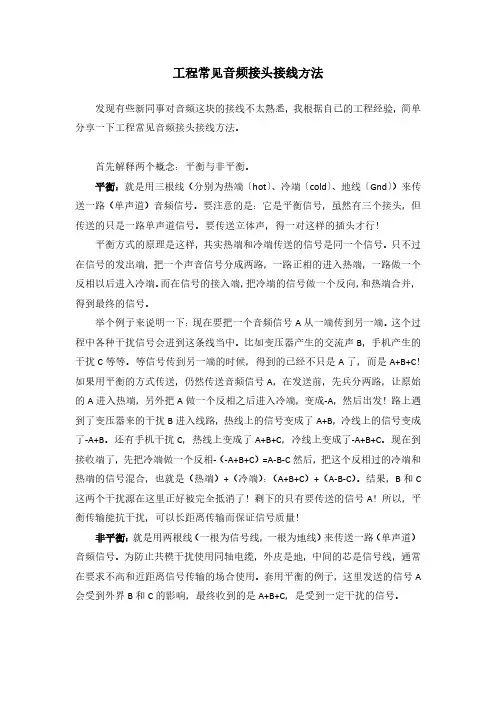

立体声音频的接线方法
3.5mm立体声音频接头/小三芯（或其它立体声接头）转凤凰端子（或其它平衡接头）
3.5mm音频接头是一种立体声非平衡信号插头。

凤凰端子是一种平衡端子，那么进行转换的时候，分两种情况：
第一种情况：3.5mm立体声音频接头接设备输出，凤凰端子接设备输入，3.5mm立体声端子有三根音频线，通常来讲左声道是白线，右声道是红线，外围裸线是地，地是共用的。

连接凤凰头输入的时候，白线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。

红线接另外一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地（即负和地要短接）。

第二种情况：3.5mm立体声音频接头接设备输入，凤凰端子接设备输出，凤凰端子输出连接3.5mm音频线输入的时候，左声道白线接入一个凤凰端子的正极，地线接入凤凰端子的地，负悬空。

右声道红线接入另一个凤凰端子的正极，地线接入凤凰端子的地，负悬空。

RCA音频接头/莲花头（或其它两芯非平衡接头）转凤凰端子（或其它平衡接头）
RCA 音频接头是一种非平衡信号插头。

凤凰端子是一种平衡端子，那么进行转换的时候，同样分两种情况：
第一种情况：RCA音频接头接设备输出，凤凰端子接设备输入，一根莲花线有两根线：一根信号线，一根地线。

连接凤凰头输入的时候，信号线接一个凤凰端子的正极，地线同时接入这个凤凰端子的负和地。

（即负和地要短接）。

第二种情况：RCA音频接头接设备输入，凤凰端子接设备输出。

连接凤凰头输出的时候，信号线接一个凤凰端子的正极，地线接入这个凤凰端子的地，负悬空。

视频会议系统简明操作手册◆电视机从左至右称为TV1、TV2、TV3，对应1、2、3号遥控器◆摄像机从左至右称为“地市”、“国家”，共用白色遥控器◆背后屋顶摄像机称为地市2号摄像机，对应黑色遥控器◆电源插板标签：“地市电视机”对应TV 1,“国家电视机”对应TV 2,“本地电视机”对应TV 3。

一、[国家--省] 视频会议操作步骤：1、按下电源插线板：“国家电视机”、“本地电视机”、“国家视频终端”按钮。

2、机柜侧插白头。

3、打开调音台电源开关4、确认TV1为：S视频。

TV2为：视频1。

5、等待呼入6、会议结束，只需关闭电源插板亮着的按钮和调音台电源插板开关即可。

二、[省--地市] 视频会议操作步骤：1、按下电源插线板：“地市电视机”、“国家电视机”、“地市视频终端”。

2、机柜侧插红头。

3、打开调音台电源开关。

4、确认TV1为：S视频，TV2为：S视频。

5、确认地市视频终端设为AUX2(白色遥控器VIDEO INPUT按钮)。

6、开启两台小电视。

7、创建会议（如正常，TV1显示为远端图像，TV2显示为本地图像,两台小电视显示远端图像）。

8、会议结束，只需关闭电源插板亮着的按钮和调音台电源插板开关即可。

三、[国家--省--市] 视频会议操作步骤：1、按下电源插线板所有按钮。

2、确认TV1为：S视频；TV2为：视频1；TV3为：S视频。

3、确认地市视频终端设为：AUX1(白色遥控器VIDEO INPUT按钮)。

4、创建会议。

5、打开调音台电源开关。

6、国家局联调或点名时，机柜侧插白头。

7、对地市局联调或点名时，机柜侧插红头。

8、会议正式开始时，确认机柜侧插白头。

（如正常，TV1显示：地市局图像，TV2显示：国家局图像，TV3显示：本地图像，各地市分会场显示：国家局图像）。

9、会议结束，只需关闭电源插板亮着的按钮和调音台电源插板开关即可。

四、笔记本建立会议系统1、开启电脑、连接网线，打开浏览器。

2、创建新会议：选择第一个选项，ID号建议123，然后确定。

安全使用事项在使用本装置之前，请仔细阅读说明书，并遵守有关操作和使用的警言，本说明书要妥善保管以备日后查用。

◆电源：本装置只能使用说明书所标注的电源种类。

◆电源线保护：要注意避免电源线被重物压挤，特别要注意电源线的插头、装置上的出线处及方便插座处，切忌拉、抽电源线。

◆水口湿气：不能放在离水源较近的地方使用，例如：浴缸、洗漱池、厨房水槽、洗手盆潮湿的地下室、游泳池附近等处，否则会有遭受电击的可能。

◆温度：本装置必须远离热源。

例如：散热器、加热电阻、各种炉子及其它发热装置（包括放大器）。

◆电击：必须注意防止物品或水流掉进内芯。

如果掉进金属或其它导电物品，会使装置内部产生电击短路的危险。

◆火灾：不能将花瓶或其它盛有液体的容器摆放在机器上面，否则液体有可能流进机器内部产生短路而引起火灾。

◆盖板拆卸：因机内存有高压，非电子专业技术人员，切勿拆卸机壳，如果内部电子零件被非正常接触，可能发生严重电击事故。

此事件本公司概不负责。

◆清洁：不要使用挥发性溶液。

如：酒精、涂料稀释剂、汽油、挥发油等擦拭外壳，使用清洁的干布就行。

◆异常气味：当发现异常气味或浓烟时，应立即切断电源并拔出插头，与供货商或最近的维修部门联系，寻求维修服务。

◆长期闲置时：A．为安全起见，请切断电源开关，拔掉电源插头,以防发生火灾。

B．防止水、金属、易燃品或其它异物掉进机内，以免发生触电及火灾事故。

若发生此类事故时，请立即切断电源，停止使用。

并与本公司服务中心或所在购买商店联系，寻求维修服务。

◆注意：A．不要把电源插头压在机器下面或夹在其他物品中间；不要把电源连接装置设置在人员来往频繁的地方，以免造成因插头破损而发生触电或火灾事故。

B．本设备与电网断开装置为电源插头，插座必须安装在方便操作位置，确保使用安全。

◆使用：请按合理次序开关机；开机：先开前级，再开功放；关机：先关功放，后关前级。

◆接地装置Ⅰ类设备，电源插头必须连接到带接地保护的电源输出插座上。

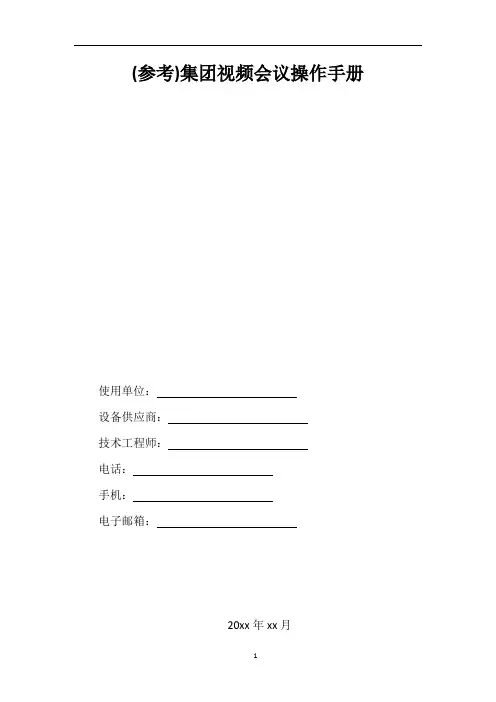

(参考)集团视频会议操作手册使用单位：设备供应商：技术工程师：电话：手机：电子邮箱：20xx年xx月1、Group 500的背板连接图接线注意：1、镜头线接终端时，注意不要插反了，一定要按照原形状对接；反接是可以接上的，但是镜头不能正常工作，而且会严重损坏接口，甚至会损坏镜头。

蓝屏问题：镜头线没有正常接好。

黑屏问题：电视机的信号源没有选正常。

2、全向MIC（三脚麦）的接头注意不要插反了，一定要按照原形状对接；反接也可以接上，但是MIC不能正常工作，而且会严重损坏接口，甚至会损坏MIC。

3、音视频输出接HDMI[1]口，做双显时可以HDMI[1]和HDMI[2]都接上，HDMI[1]的输出为主输出，显示菜单等信息。

注意：只接HDMI[2]接口时，没有菜单信息显示。

4、网线的接口为RJ45网口，一定要使用有卡丁的网口对接，不然网线很容易滑落，会造成会议中断。

（自检网线接好方法：接好网线后，会在屏幕的左下角出现终端的IP地址，若为0.0.0.0，表明网线没有接好）2、遥控器介绍1、使用遥控器操作，需要将遥控器对着镜头或者视频终端主机都可以。

2、调整摄像头的方法：○1未在会议中：按下“放大”或者“缩小”按键，可以激活调整镜头，会出现全屏的本地会场画面，之后可以使用“上下左右”与“放大或缩小”按钮进行摄像头的调整。

○2在会议中：直接使用“上下左右”与“放大或缩小”按钮进行摄像头的调整。

3、摄像头的预设位置○1保存预设位：对于调整好的镜头位置，如需要保存当前位置，可以在此状态下，长按遥控器上的0-9数字任意一个数字，长按大概3秒钟即可。

○2调用预设位：调用已经保存的预设位，可以在调整镜头的状态下或者会议中，按一下相应的数字即可调用。

○3数字0的预设位：保存数字为0的预设位是开机时默认调用的预设位置，建议将0预设位调整为会议室全景画面。

4、静音与取消静音：遥控器下方红色按钮为MIC控制键。

查看到屏幕左下角出现红色三脚麦符号时为本地静音，按MIC控制键可以取消静音。

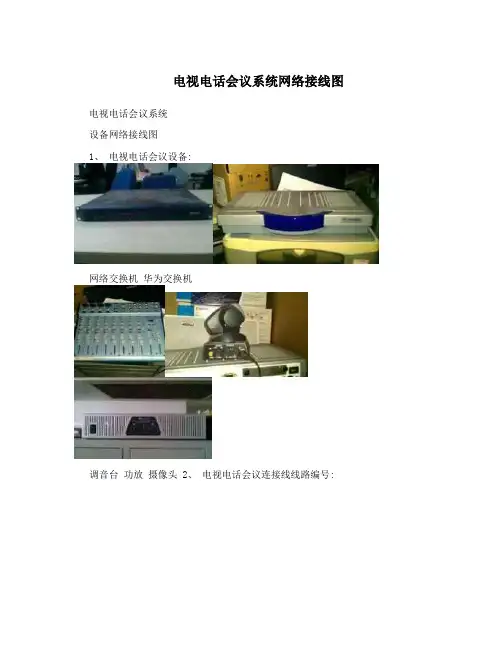

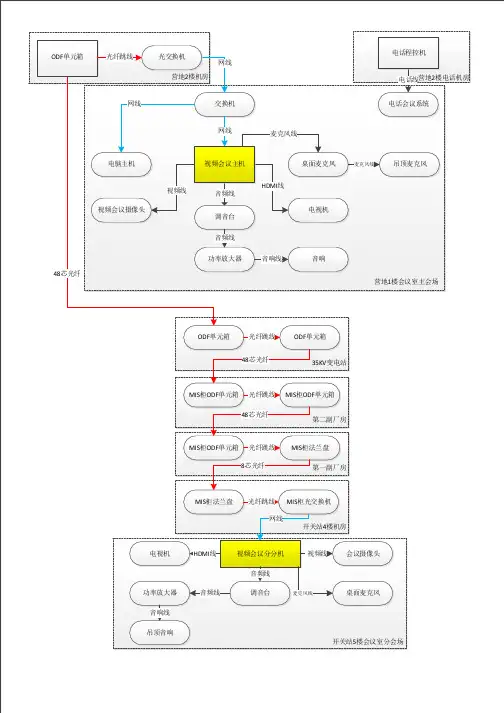

电视电话会议系统网络接线图电视电话会议系统
设备网络接线图
1、电视电话会议设备:
网络交换机华为交换机
调音台功放摄像头 2、电视电话会议连接线线路编号:
线1 (2根) 线2 (2根) 线3
线4(2根) 线5 线6
3、电视电话会议简易连线图: 1) 网络线路: 路由接交换机
交换机接华为交换机 2) 电视电话会议线路: A、华为交换机和调音台之间的连接:
1号端口连线使用上文中连接线路编号:线5;2号端口使用上文中线路编号:线1. B、华为交换机与电视机之间的连接:
3、4号端口使用上文中连接线线路编号:线3
C、华为交换机与摄像头之间的连接:
5、6号端口使用上文中连接线线路编号:线6 D、功放与调音台之间的连接3号端口使用上文中连接线线路编号:线2 E、调音台接话筒麦克风
接麦克风使用上文中线路编号:线4
F、功放接音箱
使用上文中线路编号:线2
3) 安监培训线路:
音频连接线(2根) 视频采集卡转换头
1、视频:
视频采集卡为一个USB接口转2个线头，只需用到一个线头，一端接在电视电话摄像头后面，一端笔记本。

2、声音、话筒
音频线接上3.5转6.5的转接头接入调音台，电脑声卡上得话筒接入调音台CTAL RM OUT;音响接入调音台 LINE IN 7/8 接口;
声音话筒
声音话筒。
