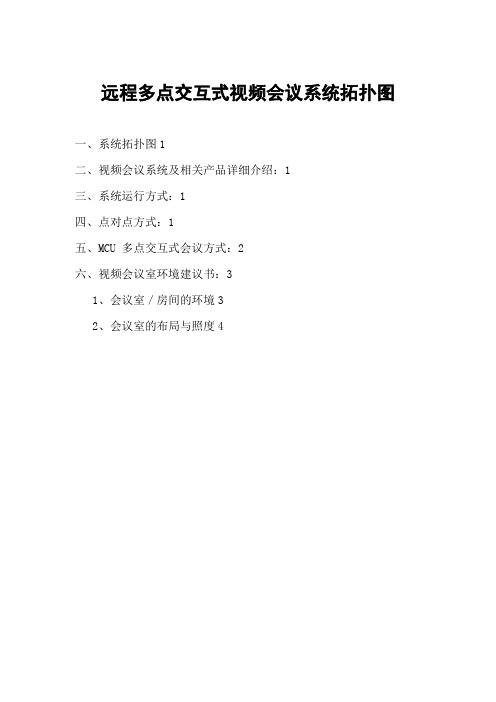

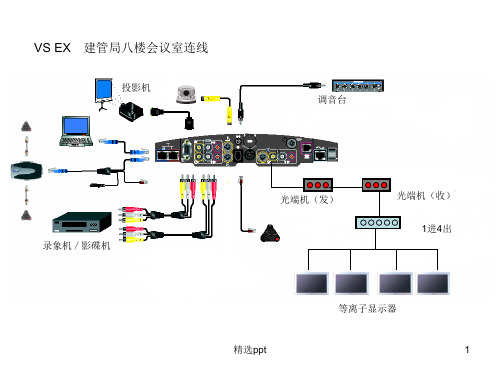

远程多点交互式视频会议系统拓扑图一、系统拓扑图1二、视频会议系统及相关产品详细介绍：1三、系统运行方式：1四、点对点方式：1五、MCU 多点交互式会议方式：2六、视频会议室环境建议书：31、会议室／房间的环境32、会议室的布局与照度4一、系统拓扑图 二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP 网络情况下来运行的，要保证会议设备的IP 地址都能互相Ping 通。

四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP 地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。

另外，会议室在有条件的情况下可配备多路MIC 或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪中心会议室 AethraVega Star 视频会议终端 多点控制单元 8*768K-MCS 第一分会场 Internet 共8个分会场领导及桌面用户 可视终端 Aethra Maia Top 背投电视电视 第八分会场 ADSL 线路 ADSL 线路2兆ADSL 线路等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP 地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a 、视频/音频通信功能: Aethra 视频会议系统充分遵循ITU-H.323 V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K 以上时,图像可以达到30fps 。

b 、本地/远端摄像头遥控功能: Aethra 视频会议系统采用H.281协议,用户可以对本地/远端PTZ 摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。

c 、PPT 功能: Aethra 视频会议提供特殊的数据软件包在内置的Web 页内，它可以将PPT 文件传送到会议终端内，并通过网络将PPT 传送到对方会场，双方可以同时看到相同的PPT 页点对点运行方式如图示：五、MCU 多点交互式会议方式：视频会议终端通过联接多点会议服务器， MCU 可看到全网终端的IP 址，从MCU 可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。

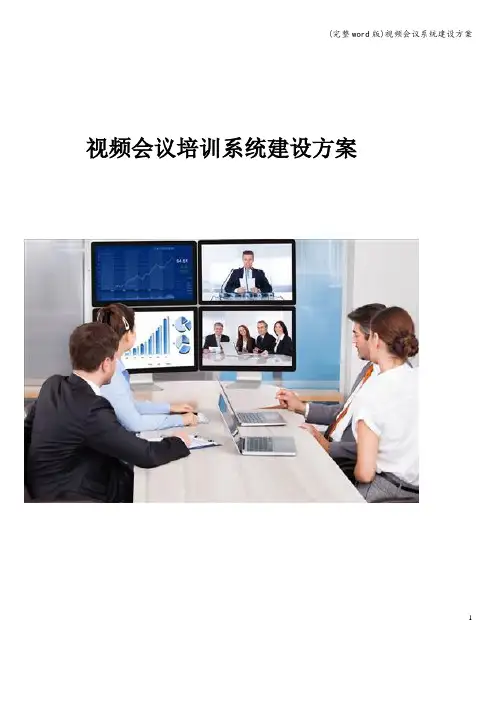

视频会议培训系统建设方案1目录1.系统方案 (3)1.1 视频会议系统连接示意图 (3)1。

2网络建议 (3)1。

3参会会议终端电脑要求建议 (4)1。

4视频会议硬件配置推荐 (4)2.应用场景 (6)2.1远程会议和培训 (6)2.2远程医疗会诊 (7)2。

3远程招聘 (8)2。

4第三方业务系统集成 (8)4.效益分析 (9)4.1企业直接经济成本效益分析 (9)4。

2企业效率提升效益分析 (10)4。

3企业文化普及效益分析 (10)4.4企业整体管理效益分析 (11)5。

产品主要功能 (11)5。

1视频会议系统主界面 (11)5.2音频和视频交互功能 (13)5.2.1音频 (13)5。

2.2视频 (13)5。

3数据共享 (14)5.3。

1电子白板文档共享 (14)5.3.2桌面/程序共享 (15)5.3。

4音视频文件共享 (16)5。

4文字聊天和答疑功能 (17)5。

5辅助功能 (18)5。

6管理后台功能 (19)5.6。

1修改登录密码 (19)5。

6.2添加参会账户 (19)5。

6。

3创建会议室 (21)5.6。

5会议管理员和主讲人的相关说明 (23)6。

0产品优势 (24)6。

1 技术优势 (24)6.2其它优势 (25)附件：视频会议系统功能参数列表 (26)21。

系统方案1.1 视频会议系统连接示意图根据需求，视频会议系统基于网络架构，各分支机构与总部之间使用IP线路连接,在总部部署服务器提供视频会议服务，提供总部与各分支机构各种形式的视频会议、远程培训、协同分析研究等沟通、学习、研究的业务。

以下是视频会议系统拓扑结构图：1.2网络建议在客户端层面，开通流量管理等QOS保障手段，保证视频会议的有足够固定的带宽；在标清视频效果的情况3下，建议每个会场带宽建议不小于2M.在高清视频效果的情况下，建议每个会场带宽建议不小于4M；服务器端根据实际用户数确定带宽情况。

1。

3参会会议终端电脑要求建议1.4视频会议硬件配置推荐基于该款视频会议软件的特点以及客户视频会议的会场规模大小，提供三种软硬件配套方案可供您参考，该三种方案完全可满足相应会场规模的要求，另外,软硬件组合方案可降低采购成本，也规避了市面上软硬件无法兼容的问题。

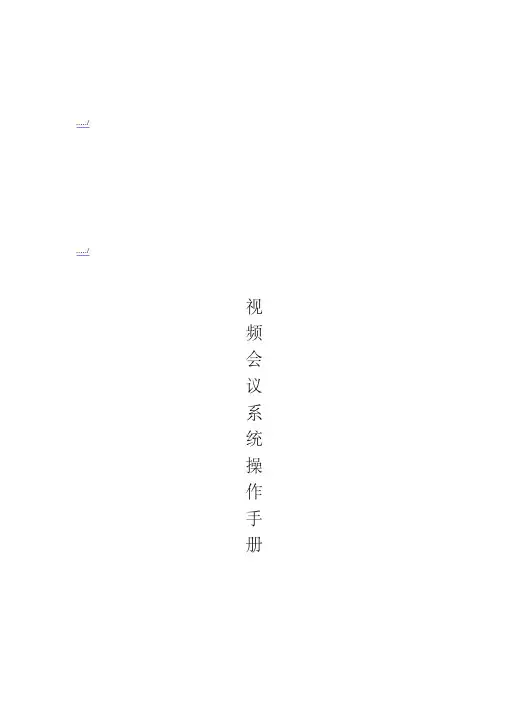

...../...../视频会议系统操作手册目录一、软件部分 3 （一）中文版操作 31、MCU中文版软件操作 31.1软件登录 31.2新建会议 41.3添加会议成员 41.4会议参数设置 61.5进行开会，选定主席71.6调节摄像机方位81.7关闭会议82、录播中文版软件操作92.1软件登录92.2查看会议录像10 （二）英文版操作111、MCU英文版软件操作111.1软件登录111.2新建会议111.3添加会议成员121.4会议参数设置131.5进行开会，选定主席141.6调节摄像机方位141.7关闭会议152、录播英文版软件操作152.1软件登录152.2查看会议录像16二、硬件部分16 总述16 （一）电源部分161、消防控制室内交换机电源162、总统办公室电源163、二楼会议室电源164、一楼大厅电源16 （二）设备按钮调节171、二楼会议室调音台调节172、二楼设备间调音台调节17三、设备连接拓扑图17 （一）视频会议拓扑图17 （二）二楼会议室设备拓扑图18一、软件部分（一）中文版操作1、MCU中文版软件操作1.1软件登录双击打开中文版MCU会议软件，然后点击“连接”，弹出对话框，在列表中选择MCU的IP地址（172.21.102.121），在点击“连接”，此时软件已于MCU建立连接1.2新建会议在“会议模版列表”空白处右键→“添加会议”，依次为，会议名称、会议别名、备注信息。

例如新建会议名称为DefaultRoom,会议别名为10000，备注信息为空。

然后“确定”，此时在会议模版列表中就多了一个会议“DefaultRoom”1.3添加会议成员新建一个会议后双击进入会议，会看到会议成员列表为空，这就需要我们添加会议成员。

点击“设备管理”下的“会议参数设置”弹出对话框，点击“会议成员”→“添加会议成员”，此时又弹出一新的对话框为会议成员列表。

（“172.21.102.181”为总统办公室“172.21.102.182”为二楼会议室、“172.21.102.183”为一楼大厅）要将哪个会议成员加入会议就选中哪个会议成员，选中后然后“确定”。

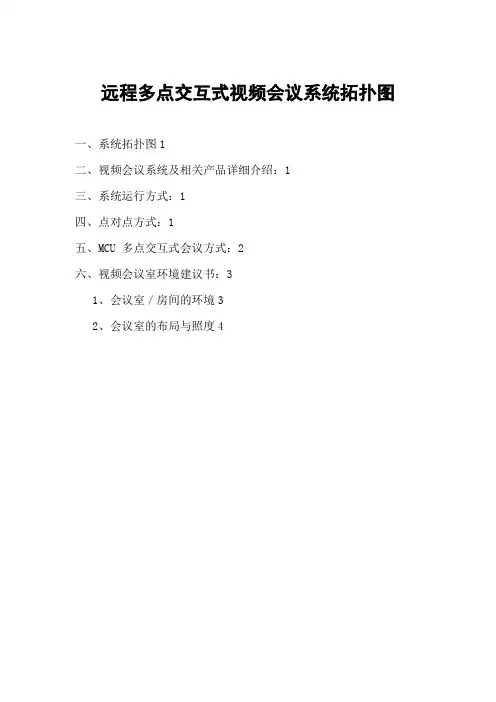

(会议管理)远程多点交互式视频会议系统拓扑图远程多点交互式视频会议系统拓扑图一、系统拓扑图(1)二、视频会议系统及相关产品详细介绍：(2)三、系统运行方式：(2)四、点对点方式：(2)五、MCU 多点交互式会议方式：(3)六、视频会议室环境建议书：(4)1、会议室／房间的环境(4)2、会议室的布局与照度(4)一、系统拓扑图中心会议室AethraVega Star视频会议终端多点控制单元8*768K-MCS第一分会场Internet共8个分会场领导及桌面用户可视电话终端Aethra Maia Top背投电视第八分会场ADSL线路ADSL线路2兆ADSL线路二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP网络情况下来运行的，要保证会议设备的IP地址都能互相Ping 通。

四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。

另外，会议室在有条件的情况下可配备多路MIC 或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a、视频/音频通信功能: Aethra视频会议系统充分遵循ITU-H.323 V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K以上时,图像可以达到30fps。

b、本地/远端摄像头遥控功能: Aethra视频会议系统采用H.281协议,用户可以对本地/远端PTZ摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。

c、PPT功能: Aethra视频会议提供特殊的数据软件包在内置的Web页内，它可以将PPT文件传送到会议终端内，并通过网络将PPT传送到对方会场，双方可以同时看到相同的PPT页点对点运行方式如图示：五、MCU 多点交互式会议方式：视频会议终端通过联接多点会议服务器，MCU 可看到全网终端的IP 址，从MCU 可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。

远程多点交互式视频会议系统拓扑图一、系统拓扑图 (1)二、视频会议系统及相关产品详细介绍： (2)三、系统运行方式： (2)四、点对点方式： (2)五、MCU 多点交互式会议方式： (3)六、视频会议室环境建议书： (4)1、会议室／房间的环境 (4)2、会议室的布局与照度 (4)一、系统拓扑图中心会议室 AethraVega Star 视频会议终端多点控制单元 8*768K-MCS第一分会场共8个分会场领导及桌面用户 可视电话终端 Aethra Maia Top背投电视第八分会场ADSL 线路 ADSL 线路2兆ADSL 线路二、视频会议系统及相关产品详细介绍：三、系统运行方式：整个系统是基于托管IP网络情况下来运行的，要保证会议设备的IP地址都能互相Ping 通。

四、点对点方式：系统运行时，各终端会场均可直接拨叫对方会议终端的IP地址、地址簿、E.164编码等方式来邀请对方终端（终端事先必须打开设备电源）加入会议，这样视频会议就能运行起来。

另外，会议室在有条件的情况下可配备多路MIC 或调音台，供多人同时进行提问或讨论；也可配置大屏幕电视，背投电视或投影仪等图像输出设备及音响等声音输出设备两个会场通过拨打对方IP地址等多种方式连接至其他会场，速率在拨号前64K-384可调，系统可以实现以下功能:a、视频/音频通信功能: Aethra视频会议系统充分遵循ITU-H.323 V2视频会议标准,使系统具有优秀的图像和声音质量,在带宽256K以上时,图像可以达到30fps。

b、本地/远端摄像头遥控功能: Aethra视频会议系统采用H.281协议,用户可以对本地/远端PTZ摄像头进行变焦/平移/俯仰进行控制,并且具有12个位置记忆的功能.此功能可以使与会者之间可以进行充分的交流,并且使操作人员更方便的使用。

c、PPT功能: Aethra视频会议提供特殊的数据软件包在内置的Web页内，它可以将PPT文件传送到会议终端内，并通过网络将PPT传送到对方会场，双方可以同时看到相同的PPT页点对点运行方式如图示：五、MCU 多点交互式会议方式：视频会议终端通过联接多点会议服务器， MCU 可看到全网终端的IP 址，从MCU 可定义全网会议或本地会议，通过操作员的指令立即召开或通过时间表定时召开。
