昨天发了关于PLC控制电路的多种原理接线图，私信听到一些建议，说希望展示一下实物接线图。
今天特意应大伙的建议做一轮关于星形-三角形降压启动的PLC控制接线图细节的操作过程，由于现场没有三线电，所以是没有通电的场景哦！三相异步电动机星形-三角形原理图：三相异步电动机星形-三角形IO表：采用星三角降压启动的优点是所需设备简单、成本低。
我们所需的物件有：三个交流接触器、中间继电器、空气开关、按钮、开关电源、发电机、导线以及PLC我们分为俩大部分来做接线的细节操作展示一、先接主电路第一步先将三根火线接入主交流接触器主触点，并且由主触点另外一端接入三相异步电动机其中一组线第二步将三根火线从主交流接触器接到三角形接触器，分别对应T1接到L1，T2接到L2，T3接到L3第三步电机接入到三角形接触器，再从三角形接触器接入到Y形接触器。
T1接到T1，T2接到T3，T3接到T2第四步Y形接触器的短接部分以上就是主电路的完整接线步骤二、接控制电路第一步分别给PLC和开关电源接入220伏交流电，开关电源接入空气开关第二步将24伏的直流电正极分别接入PLC的S/S和中间继电器的14号脚第三步将24伏的直流电负极分别接入PLC所需Y点的com端以及俩个按钮的常开触点第四步根据之前的IO表，三个中间继电器的13号脚分别接入Y0，Y1，Y2；接入启动按钮X0，停止按钮X1第五步将火线分别接入中间继电器其中一组常开触点，然后由常开触点另外一端分别接入交流接触器的线圈第六步线圈的另外一端接回零线。
以上，关于星形-三角形降压启动的PLC 控制接线操作就完成了。
附上一部分简短的程序图：。
实训课题一：电动机Ｙ－△降压启动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三相交流异步电动机Ｙ－△降压启动，Ｙ形启动10S，停止1秒后△形全压运行。
指示灯在启动过程中亮，启动结束后指示灯灭。
若果发生电动机过载，停机并且灯光报警。
实训课题二：三台电动机循序启动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计系统程序，控制三台电动机循序启动，按下启动按钮，第一台电动机M1启动，运行4 S后，第二台电动机M2启动，运行15S后，第三台电动机M3启动。
按下停止按钮，三台电动机全部停机。
实训课题三：交通灯控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计一个交通灯控制系统程序，1>自动控制: 按下启动按钮,信号系统按下图所示要求运行(绿灯闪烁周期1S), 按下停止按钮,所有信号灯都熄灭。
2>手动控制: 按下手动按钮, 两个方向黄灯闪烁。
实训课题四：带自诊断的水塔水位自动控制控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计带自诊断的水塔水位自动控制系统程序。
当水池水位低于低位界X3（ON）时，电磁阀Y001打开进水，若2秒以后水池水位仍低于低位界，说明电磁阀Y001没有进水，指示灯闪烁，表示故障。
当水池水位高于高位界X2时，电磁阀Y001关闭。
当水塔水位低于低位界X1（ON）时，且水池水位正常(X3为OFF）, 则M(Y000)(带动水泵)自动抽水入塔, 当水塔水位高于高位界X0时，电动机M(Y000)停机。
实训课题五：5人智力竞赛抢答七段数码显示器控制要求:运用PLC的基本指令、步进顺控指令或功能指令设计5人智力竞赛抢答七段数码显示器。
某参赛选手抢先按下自己的按钮时，则显示该选手的号码，同时联锁其他参赛选手的输入信号无效。
主持人按复位按钮清除显示数码后，比赛继续进行。
实训课题六：CA6140车床电气故障检修要求:按照工业机械电气设备维修的一般要求,遵循机械电气设备维修的一般方法,对CA6140车床电气故障进行检修,达到电器装置的检修标准。

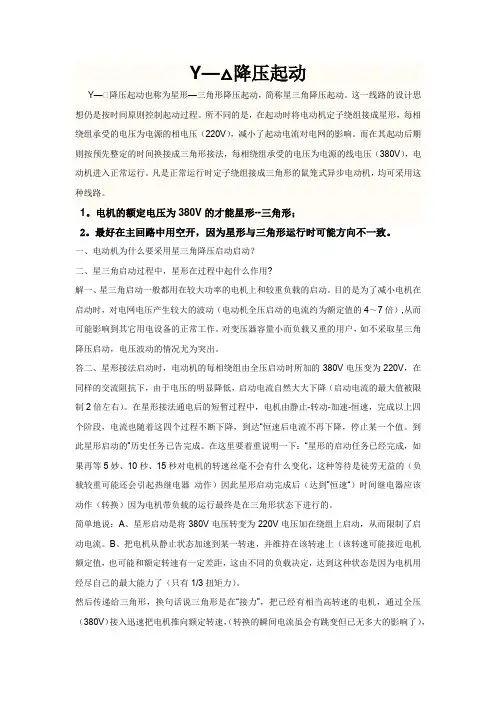

Y—△降压起动Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
1。
电机的额定电压为380V的才能星形--三角形；2。
最好在主回路中用空开，因为星形与三角形运行时可能方向不一致。
一、电动机为什么要采用星三角降压启动启动？二、星三角启动过程中，星形在过程中起什么作用?解一、星三角启动一般都用在较大功率的电机上和较重负载的启动。
目的是为了减小电机在启动时，对电网电压产生较大的波动（电动机全压启动的电流约为额定值的4～7倍）,从而可能影响到其它用电设备的正常工作。
对变压器容量小而负载又重的用户，如不采取星三角降压启动，电压波动的情况尤为突出。
答二、星形接法启动时，电动机的每相绕组由全压启动时所加的380V电压变为220V，在同样的交流阻抗下，由于电压的明显降低，启动电流自然大大下降（启动电流的最大值被限制2倍左右）。
在星形接法通电后的短暂过程中，电机由静止-转动-加速-恒速，完成以上四个阶段，电流也随着这四个过程不断下降，到达“恒速后电流不再下降，停止某一个值。
到此星形启动的”历史任务已告完成。
在这里要着重说明一下：“星形的启动任务已经完成，如果再等5妙、10秒、15秒对电机的转速丝毫不会有什么变化，这种等待是徒劳无益的（负载较重可能还会引起热继电器动作）因此星形启动完成后（达到”恒速“）时间继电器应该动作（转换）因为电机带负载的运行最终是在三角形状态下进行的。
简单地说：A、星形启动是将380V电压转变为220V电压加在绕组上启动，从而限制了启动电流。
