继电器型号命名和标志方法

收藏此信息 打印该信息 添加：用户发布 来源：未知

3．1国内继电器的型号一般由主称代号、外形符号、短划线、序号和防特征符号组成

例 如： JZ C 3 F 电压V DC/AC

。。。。。。

3．2国内继电器的规格号由型号和规格序号二部分组成。型号与规格序号之间用斜线分隔，规格序号不能单独使用。

3．3国内继电器的规格序号，须根据形成其系列的主要特征（线圈额定电压、安装方式、引出端形式或触点组数等）进行编制。

3．4国内各类继电器的型号和规格号组成如表5所示：

分类号 名 称 型 号

斜线 规格

序号 第一部分 第二部分 第三部分 第四部分 第五部分

主

称 外形符号 短划线 序 号 防护特征 1 直流电磁继电器

W(微型）

C(超小型）

X（小型）

——

——

M（密封）

F（封闭）

/

/

微功率 JW

弱功率 JR

中功率 JZ

大功率 JQ

2 交流电磁继电器 JL

3 磁保持继电器 JM

4 混合式继电器 见注

5 固态继电器 JG

6 高频继电器 JP

7 同轴继电器 JPT

8 真空继电器 JPK

9 温度继电器 JU

10 电热式继电器 JE

11 光电继电器 JF

1特种继电器 JT 2 13 极化继电器 JH

14 电子时间继电器 JSB

注：混合式继电器的型号为被组合的电磁继电器型号中的外型符合之后加标字母H(混)。

3．5国内继电器产品详细标志，典型如下：

4078 4098 4100 4123 JQX-14F JRC-21F JRC-19F

JQX-114F JQX-115FA JQX-115FB JQX-145F JQX-146F JZC-22F JZC-32F

JZC-33F TV-5 JZC-35F JQX-15F T90 4115 T91

JQX-4138 HG4138 JQX-16F AS-2（3）P-U G2R-1（2）-S HH5*P JQX-10F

施耐德lr2k0307说明书

产品详细信息

Schneider Electric 继电器 - LR2 - k 系列

schneider oics k 热过载继电器可调范围为 0.11 至 11.5 a 、主要设计用于需要电动机保护的应用。

此系列微型热过载继电器具有补偿和相位故障灵敏度、该系列还提供手动和自动重置。每个过载继电器具有 3 极和螺钉夹端子。

特点和优点

•通常由短名称范围引用 - LR2K

•易于维护检查、通过执行热成像测试检查电缆的拧紧情况、并通过手动操作测试、重置和停止按钮检查产品的机械操作

•可直接安装在接触器下方

•标准 - iec 947 、 BS4941 、 vde 0660 、 NFC63 v1-650

•标准 - csa 、 ul 、 demko 、 nemko 、 semko 、 fimko 、 ptb

接触器和控制过载继电器的应用

•大部分时间用于保护电动机

•检测过载条件和故障条件、然后宣布保护设备的 trip 命令

•在设备拉高电流时停用设备

•有时开发为微处理器系统和固态电子产品

Schneider Electric LR2K0307 热敏超载继电器。

应用–电动机保护

与 LC7K 、 LP1K 、 LP4K 、 LC1K 兼容。

直流和交流网络。

10A 类、符合 iec 60947-4-1 。

热保护调整 1.2 至 1.8 a 触点 1 常开和 1 常闭。

相位故障灵敏度符合 iec 60947-4-1 。

黄色跳闸指示器。

螺钉夹端子。

高度 58 mm 。

宽 45mm。

深度 65 mm 。

净重 0.145 kg 。

标准。

iec 60947 / NF BS D/也 可以使用 6650 标准

IP2X 、符合 iec 60529 标准。

耐火性 850° 、符合 iec 60695-2-1 标准。

抗冲击常开触点 10 gn 、持续 11 ms - 符合 iec 60068-2-27 标准。

施耐德rm4tg20相序继电器

施耐德rm4tg20 施耐德相序保护器RM4TG20 RM4TR32

TRI 200/500V F继电器

rm4tg20相序继电器/rm4三相电源控制继电器/rm4-tg20/rm4 tr32/rm4-tr32/rm4 tg20/rm4/rm4时间

主要信息

范围 Zelio Control

产品或组件类型 工业测量和控制继电器

继电器类型 控制继电器

产品特定应用 用于三相电源

继电器名称 RM4-T

继电器监测参数 不对称

相位故障检测

相位顺序

时间延时 无时间延迟

测量范围 198...484 V

触点类型和构成 2 C/O

极数 3P

补充信息 Us 额定电源电压 220...440 V 交流 50/60 Hz

宽度 22,5 mm

输出触头 2 C/O

延时准确性设置 10 P

加电时运行继电器 < 650 s

采集循环时间 ≤ 80 ms

标志 CE : EMC 89/336/EEC

CE : LVD 73/23/EEC

过电压种类 III 符合 IEC 60664-1

Ui额定绝缘电压 500 V

供电频率 50/60 Hz +/- 5 %

操作位置 任何位置 无

电气连接 2条导线 2,5 mm2 灵活的 无电缆端 符合 IEC 60947-1

2条导线 1,5 mm2 灵活的 带电缆末端 符合 IEC 60947-1

紧固转距 0,6...1,1

机械寿命 cycles

Ith 空气中约定发热电流 8 A

Ie额定工作电流 0,1 A 在 70 °C 250 V DC-13 符合 VDE 0660

0,1 A 在 70 °C 250 V DC-13 符合 IEC 60947-5-1/1991 0,3 A 在 70 °C 115 V DC-13 符合 VDE 0660

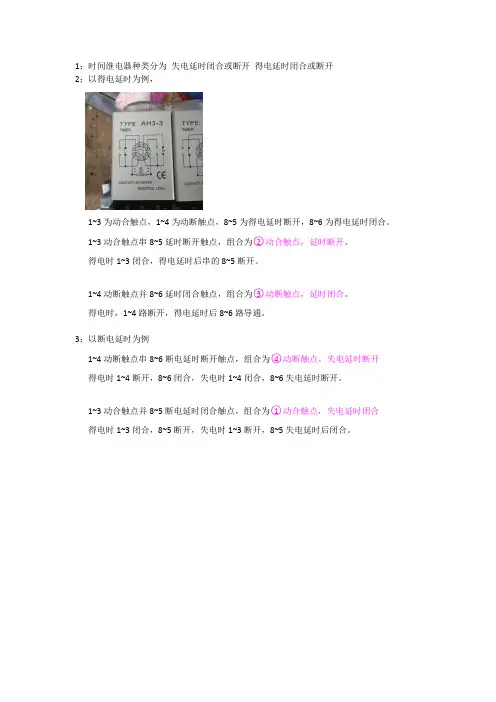

1；时间继电器种类分为 失电延时闭合或断开 得电延时闭合或断开

2；以得电延时为例，

1~3为动合触点，1~4为动断触点，8~5为得电延时断开，8~6为得电延时闭合。

1~3动合触点串8~5延时断开触点，组合为○2动合触点，延时断开。

得电时1~3闭合，得电延时后串的8~5断开。

1~4动断触点并8~6延时闭合触点，组合为○3动断触点，延时闭合。

得电时，1~4路断开，得电延时后8~6路导通。

3；以断电延时为例

1~4动断触点串8~6断电延时断开触点，组合为○4动断触点，失电延时断开

得电时1~4断开，8~6闭合，失电时1~4闭合，8~6失电延时断开。

1~3动合触点并8~5断电延时闭合触点，组合为○1动合触点，失电延时闭合

得电时1~3闭合，8~5断开，失电时1~3断开，8~5失电延时后闭合。
