欧姆龙固态继电器的选型和使用教程一、欧姆龙固态继电器的选型1.电流容量：根据实际需求选择合适的电流容量，欧姆龙固态继电器的电流容量一般在0.1A到50A之间，可根据所控制设备的额定电流选择继电器的电流容量。
2.控制电压：根据系统的工作电压选择合适的控制电压，欧姆龙固态继电器的控制电压一般有3V、5V、12V、24V等选项。
3.输入方式：根据系统的输入信号类型选择合适的输入方式，欧姆龙固态继电器的输入方式有AC输入和DC输入两种类型。
二、欧姆龙固态继电器的使用教程1.安装固态继电器：将固态继电器安装在合适的电气装置上，注意保持继电器与其控制装置之间的电气隔离，避免电气干扰。
2.连接输入信号：根据固态继电器的输入方式，将输入信号正确连接到继电器的输入端口上。
AC输入的继电器一般有两个输入端口，分别是“正”和“负”，DC输入的继电器一般有三个输入端口，分别是“正”、“负”和“COM”。
3.连接输出负载：将需要控制的负载正确连接到继电器的输出端口上。
注意负载的电源和继电器的控制电源需来自相同的电源系统，且电流容量需在继电器的额定范围内。
4.设置控制参数：根据实际需求设置继电器的控制参数，如控制电压、触发电流等。
具体的设置方式可以参考继电器的使用手册。
5.调试和测试：完成继电器的安装和连接后，进行必要的调试和测试，确保系统的正常运行。
可以通过输入信号的变化来触发继电器的动作，观察输出端口和负载的状态是否符合预期。
6.维护和保养：定期检查继电器的工作状态，保持继电器的清洁和良好的通风环境，避免灰尘和湿气对继电器造成损坏。
总结：欧姆龙固态继电器的选型和使用教程需要根据实际需求和系统要求来进行选择和操作。
在选型时需要考虑电流容量、控制电压和输入方式等因素；在使用时需要正确安装、连接输入信号和输出负载、设置控制参数以及进行调试和维护。
通过正确选择和操作欧姆龙固态继电器，可以实现电气控制系统的可靠性和稳定性。
欧姆龙电磁继电器的选型和使用教程一、欧姆龙电磁继电器的选型在选型时，需要考虑以下几个因素：1.额定电压：根据实际电路的工作电压选择适合的电磁继电器。
一般来说，电磁继电器的额定电压应该大于或等于实际使用电路的最大工作电压。
2.额定电流：根据实际负荷电流选择适合的电磁继电器。
一般来说，电磁继电器的额定电流应该大于或等于实际负荷电流。
3.动作时间和释放时间：根据实际应用需要选择适当的动作时间和释放时间，以确保电磁继电器能够在规定的时间内完成开关动作。
4.接点形式和容量：根据实际负荷特性选择适当的接点形式和容量。
一般来说，有两种接点形式可供选择，分别是常开（NO）和常闭（NC）；接点容量越大，能够承受的负荷越大。
5.协议和接线方式：根据实际通信协议和接线方式选择适合的电磁继电器。
有些电磁继电器支持各种通信协议和接线方式，可以方便地与其他设备进行通信和接线。
6.适用环境和可靠性要求：根据实际使用环境和可靠性要求选择适合的电磁继电器。
有些电磁继电器具有防尘、防水、防震等特性，适用于恶劣的工作环境；有些电磁继电器具有较高的可靠性，适用于对工作稳定性要求较高的场合。
二、欧姆龙电磁继电器的使用教程以下是使用欧姆龙电磁继电器的基本步骤：1.连接电源：将电磁继电器的电源线与电源连接，确保电磁继电器有足够的供电。
2.连接负载：将负载线与电磁继电器的触点连接，确保负载与电磁继电器能够正常通电。
3.设置操作模式：根据实际需要设置电磁继电器的操作模式。
一般来说，电磁继电器有手动、自动和计时三种操作模式，通过设置开关或旋钮来选择。
4.连接控制信号：根据实际需要将控制信号线与电磁继电器的输入端连接，确保电磁继电器能够接收到控制信号。
5.测试电磁继电器：根据实际需要进行电磁继电器的测试。
可以通过给控制信号线输入电压来触发电磁继电器的开关动作，然后通过观察负载线的电压变化来判断电磁继电器是否正常工作。
6.常规维护：定期清洁电磁继电器的表面和内部，确保继电器的良好工作状态；定期检查电磁继电器的接线是否松动，避免接触不良导致的故障。

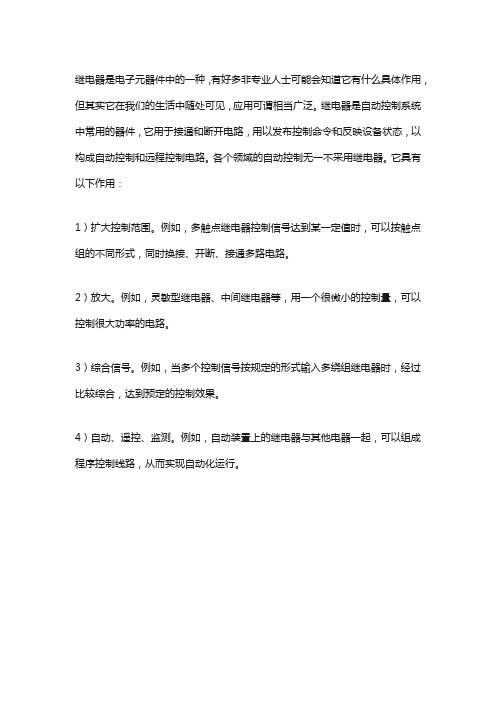

继电器是电子元器件中的一种，有好多非专业人士可能会知道它有什么具体作用，但其实它在我们的生活中随处可见，应用可谓相当广泛。
继电器是自动控制系统中常用的器件，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。
各个领域的自动控制无一不采用继电器。
它具有以下作用：1）扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2）放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3）综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4）自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
欧姆龙信号继电器如何分类1、按动作原理分类电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。
如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。
感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。
如交流二元二位继电器等。
热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。
2、按工作电流分类直流继电器工作在直流电路中，大部分信号继电器属此类。
交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC 型二元二位继电器、整流式继电器等。
交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。
3、按动作速度分类速动继电器衔铁动作时间小于0.1s。
大部分信号继电器属此范围。
正常动作继电器衔铁动作时间0.1~0.3s。
大部分信号继电器属此范围。
缓动继电器衔铁动作时间超过0.3s。
如无极缓放继电器、热力继电器、安全型半导体时间继电器等。
时间继电器的选用时间继电器是一种控制电气设备的电子元件，它可以在预设的时间之后自动触发，来完成相应的控制任务。
在很多应用场合，时间继电器是必不可少的控制设备，比如自动控制、计时控制等。
在使用时间继电器时，选用正确的型号和规格非常重要。
本文将介绍时间继电器的选用方法。
选择时间继电器的几个关键指标材质时间继电器通常由塑料或金属等材质制成。
如果应用环境有较高的温度或要求防水、防尘等，应选择金属材质的时间继电器。
额定电压时间继电器的额定电压应与实际应用电路的电压匹配。
如果额定电压与应用电压不匹配，可能会引起烧坏或故障。
额定电流时间继电器的额定电流应满足实际应用电路的电流需求。
如果额定电流过小，可能会因为电气负荷过大而烧坏。
选择时间继电器的额定电流时，需要考虑到电路中的负载类型、功率因数等因素。
额定功率时间继电器的额定功率应与实际负载的功率匹配。
如果额定功率与实际负载功率不匹配，可能会引起烧坏、故障等问题。
时间范围时间继电器的时间范围是指从通电到继电器开关动作的时间间隔。
如果需要精准的计时控制，需要选择时间范围较小的时间继电器。
动作次数时间继电器的动作次数指在规定时间内的重复次数。
如果需要高频率的控制，需要选择动作次数较多的时间继电器。
信号类型时间继电器的信号类型是指输入信号的类型，比如直流信号（DC）或交流信号（AC）。
在选择时间继电器时，应考虑输入信号类型与实际应用电路的匹配。
时间继电器的安装和维护安装在安装时间继电器时，应按照产品说明书和相关标准进行操作，保证时间继电器的安装质量和安全性。
在终端电气元件前面安装时间继电器时，应保证其符合电气安全标准，确定动作件输入插座与输出插座被正确放置。
维护时间继电器是一种电子元器件，需要定期维护，确保其正常运行。
在维护过程中，应严格按照产品说明书的操作要求，把注意力放在元件的清洁和检查上。
对于发现的问题，应及时解决。
时间继电器的应用场景时间继电器广泛应用于各个行业，如控制系统和照明系统等。
欧姆龙继电器选型办法一、外形、设备办法、设备标准欧姆龙继电器的外形、设备办法、设备标准种类很多，用户有必要按整机的具体需求，提出具体的设备面积，容许继电器的高度、设备办法、设备标准。
这是挑选继电器首要要考虑的疑问。
以下几个疑问，选用时应予以留神：(1).对于PC板式引出脚；脚间隔大都为2.54×n(n=1、2、3……，以下同)，如JZW5；也有2.5n，如JZG2-2/B；也有不符合标准间隔的继电器，如MR72。
引出脚的长度一般为3.5。
(2).引出脚的可焊性、继电器的抗焊接热、引出脚相对底座的不垂直度等应有严峻的需求。
(3).快联接式继电器；快联接引出脚一般有250#(6.35×0.8)、187#(4.75×0.5)2种。
这类引出脚要分外留神插拔力需求，250#引出脚：拔力矩十kg.cm；187#引出脚：拔力矩5kg.cm。
二、输入参量纷歧样种类的输入参量，是挑选欧姆龙继电器类型的首要依据。
多见的输入参量的种类有：(1).交流输入参量。
当输入参量为交流电压(电流)时，应选用交流继电器。
选用这一类型的继电器，应留神以下几个疑问：交流频率----交流继电器输入电压(电流)的频率一般为50HZ，或60HZ。
由于二者线圈的感抗纷歧样，吸动电压有明显差异。
合同中应予注明。
环境温度----交流继电器由于存在涡流损耗、磁滞损耗，继电器的温升较高，一般为70℃到80℃。
工作环境温度不宜过高，最好为40℃到65℃，判定环境温度的核算公式：t1≤t2-t3-150C；注：t1：继电器最高环境温度，0C；t2：漆包线、绝缘资料最高容许长时刻工作温度0C(B 级为1300C；F级为1550C)t3：继电器均匀温升，0C。
