德力西时间继电器
- 格式:pdf
- 大小:1.27 MB
- 文档页数:2

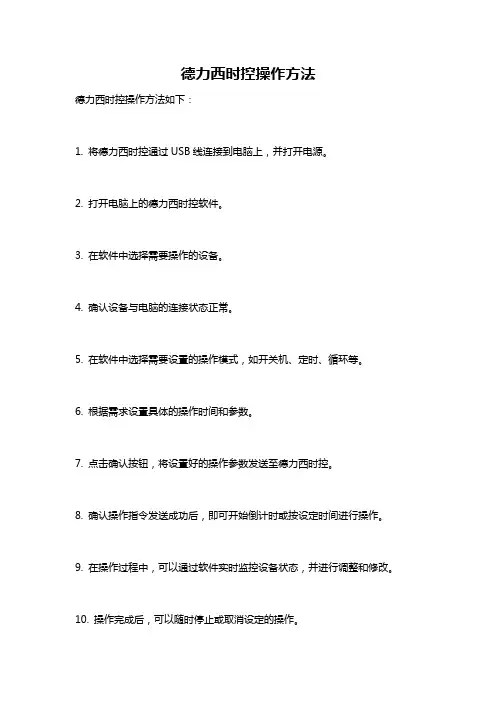

德力西时控操作方法
德力西时控操作方法如下:
1. 将德力西时控通过USB线连接到电脑上,并打开电源。
2. 打开电脑上的德力西时控软件。
3. 在软件中选择需要操作的设备。
4. 确认设备与电脑的连接状态正常。
5. 在软件中选择需要设置的操作模式,如开关机、定时、循环等。
6. 根据需求设置具体的操作时间和参数。
7. 点击确认按钮,将设置好的操作参数发送至德力西时控。
8. 确认操作指令发送成功后,即可开始倒计时或按设定时间进行操作。
9. 在操作过程中,可以通过软件实时监控设备状态,并进行调整和修改。
10. 操作完成后,可以随时停止或取消设定的操作。
需要注意的是,德力西时控操作方法可能会因具体型号和软件版本而有所差异,建议事先阅读设备的操作手册或向厂家咨询具体操作方法。

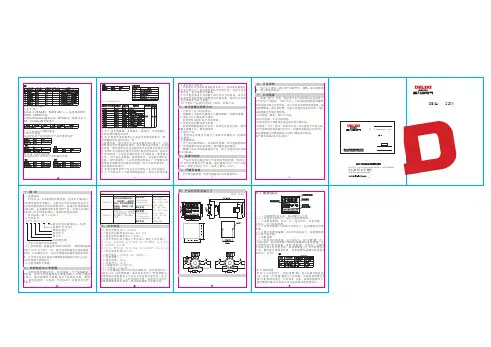

三、技术特征3.1 额定绝缘电压Ui :AC380V3.2 额定冲击耐受电压Uimp :AC2.5kV 3.3 额定控制电源电压Us :见表13.4 使用类别下各个额定工作电压Ue /额定工作电流Ie :AC -15 Ue :AC380V ,Ie :0.95A ;Ue :AC240V ,Ie :1.5A ;Ue :AC120V ,Ie :3A ;DC -13 Ue :DC250V ,Ie :0.55A ;Ue :DC125V ,Ie :1.1A 3.5 约定发热电流Ith :5A3.6 触点容量:AC250V 3A ;(阻性);3.7 污染等级:33.8 整定误差:≤1%;3.9 重复误差:≤1%;3.10 机械寿命:≥100万次;3.11 电寿命:≥10万次;3.12 与短路保护器(SCPD )的协调配合:推荐使用SCPD 为RT16-00,6A 的熔断器,基本保护类型"1"型协调配合,即继电器在短路条件下不应对人及设备引起危害,在未修理或更换零件前,不允许继续使用。
在选用不同型号规格的熔断器保护器时,原有的协调配合可能失效。
一、概 述JS S 48 A -□/□额定控制电源电压Us:见表1规格代号:见表1数码管显示设计序号数字式时间继电器本时间继电器由外壳、设定面板、电子线路板和上插组成。
采用专用可编程数字集成电路,LED 发光数码管显示,数字按键开关预置,具有工作稳定可靠、精度高、延时范围宽、功耗低、外形美观、安装使用方便等优点。
1.1 适用范围执行标准:GB/T 14048.51.2 型号定义JSS48A -R 、2ZR 系列时间继电器,适用在交流50Hz /60Hz 和直流控制电路中,交流电压至220V 或直流电压至110V 的控制电路中作时间控制元件,按预定时间接通或分断电路。
是普通时间继电器升级产品,具有RS485接口,可实现与后台设备的通信,实现远程监控功能。
时间继电器接法
1.电源接法:时间继电器需要接入电源才能正常工作,电源接法一般分为交流电源和直流电源两种。
交流电源接法需要注意输入电压的频率和相位,通常使用AC220V或AC380V电源;直流电源接法需要注意电源电压的大小和极性,通常使用DC12V或DC24V电源。
2. 控制触点接法:时间继电器的控制触点可以用来控制其他电
器设备的开关,控制触点接法需要根据控制电路的要求进行连接。
常见的控制触点接法有干式触点接法和湿式触点接法,干式触点适用于控制电流较小的电器设备,湿式触点适用于控制电流较大的电器设备。
3. 时间设置接法:时间继电器的时间设置可以根据需要进行调节,时间设置接法一般分为电位器调节和编程式调节两种。
电位器调节需要根据时间继电器的规格和要求进行设置,编程式调节需要通过编程软件进行设置。
时间设置接法需要注意时间单位、时间范围和精度等因素。
综上所述,时间继电器接法需要根据具体的要求和实际情况进行选择和配置,合理的接法可以提高时间继电器的使用效果和寿命。
- 1 -。
时间继电器接法及使用方法
时间继电器的接法及使用方法如下:
1. 热继电器的主触头(4极或2极)与负载(3相或单相)并联,控制触头(常闭触头)与接触器线圈串联。
2. 时间继电器的线圈(通电延时)或线圈(断电延时)与接触器线圈串联。
3. 电源火线连接到时间继电器的瞬动触点上,线圈一端接零线。
4. 断开时间继电器时,需要接入一个延时断开触点,这个触点可以与控制触头串联。
5. 在使用时间继电器时,需要注意一些参数,比如延时范围、精度、最大切换负载等,需要根据实际需要进行选择。
6. 在安装时,需要注意火线、零线、相线的接线顺序,以及继电器的安装位置,以确保其能够正常工作。

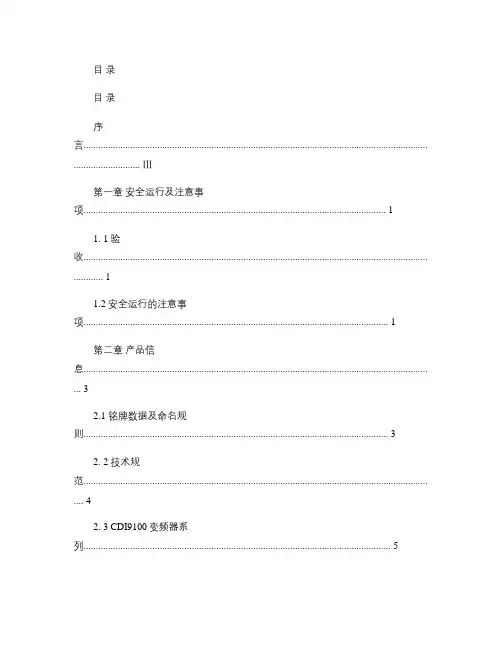

目录目录序言............................................................................................................................................ (Ⅲ)第一章安全运行及注意事项 (1)1. 1 验收............................................................................................................................................ (1)1.2 安全运行的注意事项 (1)第二章产品信息............................................................................................................................................ (3)2.1 铭牌数据及命名规则 (3)2. 2 技术规范............................................................................................................................................ . (4)2. 3 CDI9100变频器系列 (5)2. 4 外型及安装尺寸 (7)2.5 日常使用的保养与维护 (9)第三章变频器的安装与接线 (11)3.1 变频器的前盖与数字操作键盘的安装 (11)3.1.1 变频器前盖的安装 (11)3.1.2 数字操作键盘的安装 (11)3.2 安装地点及空间的选择 (11)3.3 外围设备和任选件的接线 (13)3.4 主回路的接线 (12)3. 4. 1 主回路接线图及其注意事项 (14)3.4.2 主回路输入侧的接线注意事项 (15)3.4.3 主回路输出侧的接线注意事项 (16)3.4.4 380V级主回路配线及所需配套的外围设备参考表 (17)3.5 控制电路的接线 (18)3.5.1 控制电路端子排列及接线图 (18)3.5.2 控制电路端子的功能 (20)3.6 接地............................................................................................................................................ . (21)第四章键盘操作与运行 (22)4.1 操作方式的选择 (22)4.2 试运行及检查 (22)4.2.1 试运行前的注意事项及检查 (22)4.2.2 试运行...........................................................................................................................................224.2.3 运行前的检查 (22)4.3 键盘的操作方法 (23)4.3.1 键盘按键及功能 (23)4.3.2 键盘显示方式及组合功能 (24)4.3.3 查看/设定参数的方法(用数字键盘 (25)4.3.4 键盘设定频率的方法 (26)第五章功能参数表.........................................................................................................................................27第六章功能参数说明 (34)6.1 基本功能参数P00组 (34)6.2 辅助功能参数P01组 (42)6.3 输入输出端子与多段速运行功能P02组 (49)6.4 其他功能参数P03组 (60)6.5 显示功能参数P04组 (63)第七章故障排除.............................................................................................................................................647.1 故障的诊断与排除措施 (64)7.2 报警显示和解释 (64)7.3 电机故障和排除措施 (65)目录目录附录1 定期维护及检查方法 (66)附录2 选件选用指南 (67)A2.1 交流电抗器ACL (67)A2.2 直流电抗器DCL (67)A2.3 无线电噪声滤波器 (68)A2.4 远方操作键盘 (68)A2.5 回生制动单元及回生制动电阻 (69)A2.6 漏电保护电路 (69)附录3 用于注塑机的改造说明 (70)A3.1 主回路端子接线图............................................................................................................................. 70 A3.2注塑机变频节能改造的主电路的接线方法...................................................................................... 70 A3.3转换板接线方式 (70)A3.4主要参数调整 (71)附录4 RS-485通讯协议修正 (73)前言前言感谢您选用德力西(杭州)变频器有限公司生产的CDI9100系列变频调速器。

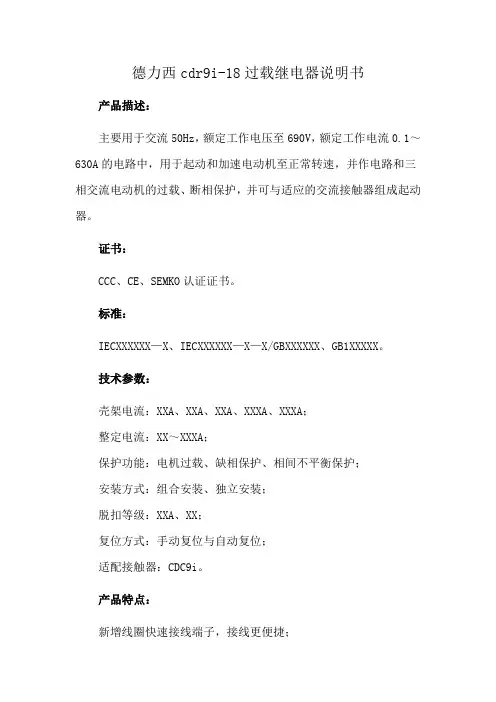

德力西cdr9i-18过载继电器说明书产品描述:
主要用于交流50Hz,额定工作电压至690V,额定工作电流0.1~630A的电路中,用于起动和加速电动机至正常转速,并作电路和三相交流电动机的过载、断相保护,并可与适应的交流接触器组成起动器。
证书:
CCC、CE、SEMKO认证证书。
标准:
IECXXXXXX—X、IECXXXXXX—X—X/GBXXXXXX、GB1XXXXX。
技术参数:
壳架电流:XXA、XXA、XXA、XXXA、XXXA;
整定电流:XX~XXXA;
保护功能:电机过载、缺相保护、相间不平衡保护;
安装方式:组合安装、独立安装;
脱扣等级:XXA、XX;
复位方式:手动复位与自动复位;
适配接触器:CDC9i。
产品特点:
新增线圈快速接线端子,接线更便捷;
新增透明罩盖,防止误动作;
组合安装后能防止手指触电;
整定电流连续可调;
自动和手动复位任意选择,动作指示功能;具有测试按钮和停止按钮。
德力西电气CDQ0s系列PC级自动转换开关电器产品样本作为中国改革开放第一代优秀民营企业,德力西集团历经近四十载的不懈奋斗,在广大客户和合作伙伴的长期信赖与支持下,于2007年与全球500强施耐德电气强强携手,合资成立德力西电气有限公司(简称“德力西电气”)。
德力西电气业务覆盖配电电气、工业控制自动化、家居电气三大领域,致力于以高性价比、高效率和高质量的产品与服务,为全球新兴市场客户创造舒适、美观、安全、智能的居家用电环境和专业、安全、可靠、高效的工业自动化用电环境,探索中国低压电气行业企业发展新模式。
我们以客户和合作伙伴的利益为出发点,坚持以技术创新、质量保障、五星服务、品牌驱动为经营理念,打造电气全产业链新生态。
我们拥有700多家一级代理商、60000多家线下门店、多个线上销售平台和合作伙伴、5个研发中心、3个国家级实验室、3大自动化工业生产基地、五星级客户支持服务团队、17个国内物流中心以及数十个运输合作伙伴、1个国际物流中心和在发展中国家的4大业务合作伙伴,以及持续一致的全方位品牌建设及宣传,致力在全球范围内创造最佳客户体验闭环。
我们秉承“客户第一、合作、敏捷、创新、超越”的价值观,全心全意服务于我们的客户,同时携手合作伙伴建立具有统一价值观的社会责任生态圈,通过“德基金”全情回馈社会,用实际行动践行企业社会责任,持续打造具有德力西电气特色的“一老一小传统文化”的企业公益品牌,构建一个有温度的国际化低压电气领军企业 。
主要参数符合的标准正常储存与运输条件正常使用及安装条件CDQ0s 系列PC 级自动转换开关电器,适用于交流50Hz 、额定工作电流至250A 的三相四线制供配电系统和单相供配电系统• 全系列二进一出(上进下出),接线便利,省成本;• 手柄正面居中,操作更方便;• 体积更紧凑,省空间;• 专利灭弧机构,寿命长,更可靠;• 主回路阻抗小,运行能耗低;• GB/T 14048.1总则• IEC 60947-1总则• GB/T 14048.11 多功能电器 转换开关电器• IEC 60947-6 多功能电器 转换开关电器• 存储温度:-25℃~+55℃之间,短时间内(24h )可达+70℃• 相对湿度:≤95%• 产品运输过程时应轻拿轻放,不要倒置,避免强烈碰撞• 正常工作安装地点海拔不超过2000m• 最高温度为+40℃时,空气的相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度, 例如+20℃时达到90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
德力西变频器(U 代码)参数设置操作指导一、按键功能介绍二、变频器功能码表如下(以下功能代码可根据需要修改出厂设定值到实际需要值。
变频器内其它功能代码及出厂设定值请勿更改;该参数为球磨机专用参数,前缀为U,如前缀为P 或者C 时,请联系我司,切勿随意更改)功能码名称给定范围出厂设定值U3.0.02PLC 掉电记忆选择个位:掉电记忆选择0:掉电不记忆1:掉电记忆十位:停机记忆选择0:停机不记忆1:停机记忆0U3.0.04阶段0运行时间(正转)0~6500分钟10U3.0.06阶段1运行时间(反转)0~6500分钟10U3.0.35阶段0运行方向H.010:默认方向H.110:方向取反H.010U3.0.36阶段1运行方向H.010:默认方向H.110:方向取反H.01010987612345三、变频器参数设置步骤3.1变频器功能码表上的出厂设定值代表变频器系统设置好的此功能码设定参数值。
如需改变按3.2方法手动设置新的参数值3.2操作步骤显示屏显示1.接通电源,打开开关显示当前设置的转速数值2.按MODE 键一次显示功能码,如:U0.0.113.按△键或▽键选择你需要修改的功能码显示当前的功能码4.按ENTER 键一次,进入选择好的功能码参数修改状态显示选择好的功能码参数(出厂设定值)5.按》键选择你要修改的数值位置,跳动的数值代表将要修改的数值。
按△键▽键修改到你需要的数值显示功能码出厂设定值到修改数值6.按ENTER 键一次,保存设置(不保存请按MODE 键返回)显示到下一功能码7.重复3到6的步骤修改其他功能码参数值8.按MODE 键一次显示当前设置的转速数值3.3通电待机后按MODE 键一次,显示屏显示“U”开头代码,可以按△键或▽键改变当前所显示的功能码,△键递增改变;▽键递减改变,找到相应代码后按3.2内的方法设置需要的出厂设定值。
3.4出厂设定值一般只需要设置功能码U3.2.24总运行时间,其他按△键或▽键跳过。
如对您有帮助,可购买打赏,谢谢时间继电器的作用-时间继电器的工作原理
导语:输入信号继续增大,输出信号仍为Ymax不变。
继电器动作之后,如果减少输入信号,则继电器只在输入减少到Xf时才动作,返回起始位置,输出信号跃回零。
时间继电器的作用-时间继电器的工作原理
时间继电器的简介
早期用的继电器叫空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
凡是继电器感测元件得到动作信号后,其执行元件(触头)要延迟一定时间才动作的继电器称为时间继电器。
而目前最常用的为大规模集成电路型成的时间继电器,它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压,集成电路做为核心器件,其输出采用小型电磁继电器,使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多,产品的定时精度及可控性也提高很多。
生活常识分享。
时间继电器的作用及功能原理2011年11月04日 11:30来源:本站整理作者:秩名我要评论(0)时间继电器是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件,也许可以这样说:用来控制较高电压或较大功率的电路的电动开关:给继电器工作线圈一个控制电流,继电器就吸合,对应的触点就接通或断开。
在供电电路中,继电器也被称为接触器。
关键字:时间继电器,继电器从驱动时间继电器工作的电源要求(驱动线包工作电压)来分,一般继电器分交流继电器与直流继电器,分别用于交流电路和直流电路,另外,依据其工作电压的高低,有6、9、12、24、36、110、220、380等不同的工作电压,使用于不同的控制电路上。
时间继电器另一个区分点是它的触点(执行接通或断开被控制电路的开关),分别有常开、常闭、转换的区别,另外还有触点多少的区别,可以控制多大的工作电压及电流(即触点允许控制的功率)的区别,供不同用途选用;另外特殊触点还有带自锁(动作后即使控制电压消失,触点自己保持失去控制时的状态),带延时吸合或延时释放功能等种类,供特殊情况下使用。
1.时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。
(1)结构(图2-3)(2)时间继电器的符号(图2-4)(3)时间继电器认识类型认识:电磁式、空气阻尼式、电动式、电子式①直流电磁式时间继电器——用于直流电气控制电路中,只能直流断电延时动作。
优点:结构简单、运行可靠、寿命长;缺点:延时时间短。
②空气阻尼式时间继电器——利用空气阻尼作用获得延时。
分:通电延时、断电延时两种。
③电子式时间继电器——分R-C式晶体管和数字式时间继电器。
优点:延时范围宽、精度高、体积小、工作可靠。
晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。
电路有单结晶体管电路和场效应管电路两种。
分类:断电延时、通电延时、带瞬动触点延时三种。
结构认识:空气阻尼式时间继电器组成认识:电磁系统、延时机构、工作触点动作原理分析:空气阻尼式时间继电器(通电延时型)当线圈1通电后,衔铁3吸合,微动开关16受压其触点动作无延时,活塞杆6在塔形弹簧8的作用下,带动活塞12及橡皮膜10向上移动,但由于橡皮膜下方气室的空气稀薄,形成负压,因此活塞杆6只能缓慢地向上移动,其移动的速度视进气孔的大小而定,可通过调节螺杆13进行调整。
二、结构特征与工作原理、精度高、延时范围宽、功耗低、外形美观、体积小、安装使用方便等优点。
1.3 正常工作条件及安装条件1.3.1 使用环境:海拔高度不超过2000米;周围环境温度不高于+40℃及不低于-5℃;额定控制电源电压变化范围为85%-110%额定电压;在无严重震动和爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃;在雨雪侵袭不到的地方。
1.3.2 垂直或水平35mm 卡轨安装安装。
1.1 适用范围CDT18-R 系列循环时间继电器,适用于交流50/60Hz,电压380V及以下或直流240V的控制电路中作延时元件,按设定的时间接通或分断电路,起自动控制作用。
---主要用于循环延时控制场合,周期性的给某个电气线路通电、照明控制、加热控制。
执行标准:GB/T 14048.51.2 型号定义一、概 述3.1 额定绝缘电压Ui:AC380V3.2 额定冲击耐受电压Uimp:AC2.5kV3.3 额定控制电源电压Us:3.4 延时时间:延时3.6 使用类别下各个额定工作电压Ue/额定工作电流Ie:3.7 约定发热电流Ith:10A3.8 触点容量:AC250V 16A;(阻性);3.9 污染等级:33.10 整定误差:≤10%;3.11 重复误差:≤0.2%;3.12 温度波动误差:0.05%/℃at=20℃(0.05%℉,at=68℉)3.13 机械寿命:≥100万次;AC/DC12V 、AC220V 、、AC380V 、AC/DC24V~240V0.1s ~100d 3.5 延时方式:循环AC-15:Ue/Ie:AC240V/3A, AC380V/1.9A; DC-13:Ue/Ie:DC250V/1.1A, DC125V/2.2A;AC230V 三、技术参数电压变换器整流稳压LED 指示输出继电器MCU 单片机旋钮电位器设定工作原理方框图七、安装、使用操作说明3.14 电寿命:≥10万次;3.15 与短路保护器(SCPD )的协调配合:推荐使用SCPD 为RT16-00,10A 的熔断器,基本保护类型“1”型协调配合,即继电器在短路条件下不应对人及设备引起危害,在未修理或更换零件前,不允许继续使用。
技术参数
产品特征
本系列产品主要由电压变换器、整流稳压器、振荡/分频/计数器、电子开关、电位
器、及执行继电器等组成的“元器件组合”部件和外壳、上插等部件组成
本系列产品延时整定机构操作方便,并有合适的操作力。
电位器旋转时手感平滑,并有
适当强度和旋转力矩。
表示整定时间的刻度盘清晰、易读
JSZ3R
0Delixi Electric
JSZ3K JSZ3Y JSZ3R
接线图
JSZ3A
JSZ3C JSZ3F
选型指南
注:JSZ3A延时时间只用于0.5s/5s/30s/3min、1s/10s/60s/6min、5s/50s/5min/30min
10s/100s/10min/60min、60s/10min/60min/6h、2min/20min/2h/12h
4min/40min/4h/24h,此产品可代替原JSZ3-2产品
JSZ3C延时时间只用于0.5s/5s/30s/3min、1s/10s/60s/6min、5s/50s/5min/30min
10s/100s/10min/60min、60s/10min/60min/6h、2min/20min/2h/12h、4min/40min/4h/24h
此产品可代替原JSZ3-3产品
JSZ3F延时时间只用于0.1s-1s、0.2s-2s、0.3s-3s、0.5s-5s、0.5s-6s、1s-10s
2s-20s、2.5s-30s、5s-60s、10s-100s、10s-120s、10s-180s、0.4min-4min、0.5min-5min
0.5min-6min、1min-10min、2min-20min、2.5min-30min
JSZ3K延时时间只用于0.1s-1s、0.2s-2s、0.3s-3s、0.5s-5s、0.5s-6s、1s-10s
2s-20s、2.5s-30s、5s-60s、10s-100s、10s-120s、10s-180s、0.4min-4min、0.5min-5min
0.5min-6min、1min-10min、2min-20min、2.5min-30min、5min-60min
JSZ3Y延时时间只用于0.1s-1s、0.2s-2s、0.3s-3s、0.5s-5s、1s-10s、2.5s-30s、5s-60s、0s-120s
10s-180s、0.5min-5min、1min-10min
JSZ3R延时时间只用于0.5s-6s/60s、1s-10s/10min、2.5s-30s/30min、1s-10s/100s
2.5s-30s/5min、60S-10min/100min
Delixi Electric。
