时间继电器的主要分类

时间继电器百科时间继电器是一种电气元件，用于在电路中实现特定的时间控制功能。

它根据预设的时间参数，在一段时间内打开或关闭电路。

时间继电器广泛应用于各种领域，包括工业自动化、电力系统、交通信号控制等。

本篇文章将对时间继电器的原理、分类、工作方式以及应用进行详细介绍。

一、时间继电器的原理时间继电器的工作原理基于电磁吸合和断开的机制。

它由电磁铁、弹簧、触点等组成。

当电流通过继电器的线圈时，电磁铁会吸引触点，使其产生闭合或断开的动作，从而控制电路的通断。

时间继电器的特殊之处在于其内部还有一个计时机构，通过调节计时机构的参数，可以实现不同时间范围内的控制。

二、时间继电器的分类根据时间继电器的功能和使用场景，可以将其分为多种类型。

以下是常见的时间继电器分类：1. 定时继电器：按照设定的时间延时后执行操作，如定时关闭灯光、定时启动设备等。

2. 循环继电器：设定一个循环周期，按照设定的时间间隔循环开关电路，如循环定时喷水器、循环定时排风扇等。

3. 脉冲继电器：以脉冲信号的形式控制电路的通断，如定时闪烁灯光、定时触发报警器等。

4. 特殊功能继电器：具有特殊的时间控制功能，如时间延迟启动、时间延迟断开、时间段切换等。

三、时间继电器的工作方式时间继电器的工作方式可以分为两种：单触点继电器和多触点继电器。

1. 单触点继电器：只有一个触点用于控制电路的通断。

它具有结构简单、体积小巧等特点，适用于一些简单的时间控制场景。

2. 多触点继电器：具有多个触点，可以同时控制多个电路的通断。

它适用于一些复杂的时间控制场景，能够实现更多样化的功能。

四、时间继电器的应用时间继电器在各个领域中都有着广泛的应用。

在工业自动化中，时间继电器常用于定时启动和停止设备，控制生产线的生产流程，以及定时检测和清洗设备等。

在电力系统中，时间继电器用于定时控制开关操作，实现对电流、电压等参数的监测和保护。

在交通信号控制中，时间继电器用于定时控制红绿灯的切换，确保交通流畅和交通安全。

时间继电器如何分类
一、根据工作原理分类
1.机械式时间继电器：机械式时间继电器利用机械弹簧或机械钟摆等
机械部件来实现时间设定和计时控制。

机械式时间继电器因结构简单、工
作稳定可靠而被广泛应用。

2.电子式时间继电器：电子式时间继电器利用电子元器件如集成电路、晶体管等来实现时间设定、计时和控制。

电子式时间继电器具有高精度、
可编程性和易于集成应用等优点。

二、根据电气特性分类
1.定时式时间继电器：在设定的时间间隔后，继电器开启或关闭。

2.周期式时间继电器：按设定的时间周期循环开启或关闭。

3.循环式时间继电器：在设定的循环次数达到后，继电器开启或关闭。

4.延时式时间继电器：在输入信号触发后，经过设定的延时时间后，
继电器开启或关闭。

三、根据应用范围分类
1.家用时间继电器：用于电源控制、照明控制等家用电器的定时开关。

2.工业时间继电器：广泛应用于工业自动化控制系统中，如设备运行
控制、工序控制、生产线调度等。

3.汽车时间继电器：用于汽车电路的控制，如车灯控制、发动机启动
控制等。

4.铁路时间继电器：用于铁路信号系统，实现列车运行的安全控制。

5.农业时间继电器：用于农业温室、喷灌系统等的时间控制。

综上所述，时间继电器可以根据工作原理、电气特性和应用范围等进行分类。

不同类型的时间继电器在不同领域具有广泛的应用，能够满足各种领域对于定时控制的需求。

时间继电器的分类时间继电器是一种能够在设定时间内进行开关控制的电器元件。

它可以在电路中起到定时、延时、循环等作用，广泛应用于工业自动化、家庭电器、交通信号灯等领域。

根据其功能和特点，时间继电器可以分为多种类型。

1. 机械式时间继电器机械式时间继电器是最早出现的一种时间继电器，其主要原理是通过机械结构控制开关的闭合和断开。

它具有结构简单、可靠性高、使用寿命长等优点，但由于受到机械结构限制，无法实现精确的时间控制，通常只能达到数秒或数十秒级别的控制范围。

2. 电子式时间继电器与机械式时间继电器相比，电子式时间继电器采用了更加精密的计时元件和控制芯片，能够实现更加精确的时间控制。

同时，它还具有响应速度快、体积小、功耗低等优点，在现代工业自动化领域得到广泛应用。

3. 数字式时间继电器数字式时间继电器采用数字显示屏和微处理器控制芯片，能够实现更加精确的时间控制和多种功能的组合。

它可以通过编程实现不同的时间控制模式，如单次延时、循环延时、定时开关等，同时还具有自动校准、远程控制等高级功能。

4. 光电式时间继电器光电式时间继电器是一种基于光电转换原理的时间控制元件。

它通过光敏元件感知外界光照强度的变化，从而实现开关的闭合和断开。

由于其无需机械结构，具有响应速度快、噪声小、寿命长等优点，在照明控制、安防监控等领域得到广泛应用。

5. 智能型时间继电器智能型时间继电器是一种集成了传感器、计算机芯片和通信接口等多种功能于一体的高级时间控制元件。

它可以通过网络连接实现远程监测和控制，支持多种触发方式和计时模式，并具有数据存储和分析功能。

在智能家居、物联网等领域得到广泛应用。

总之，随着科技的不断进步和应用需求的不断增加，时间继电器的种类和功能也在不断拓展和升级。

在实际应用中，我们需要根据具体需求选择合适的时间继电器类型，并合理配置和使用，以达到最佳的控制效果。

时间继电器的用途、分类及如何选用一、什么是时间继电器？它有哪些用途？时间继电器是一种自得到动作信号起至触头动作或输出电路产生跳跃式改变有一定延时，该延时又符合其准确度要求的继电器，即从得到输入信号（线圈的通电或断电）开始，经过一定的延时后才输出信号（触头的闭合或断开）的继电器。

常用时间继电器的外形如图3-16所示，时间继电器被广泛应用于电动机的起动控制和各种自动控制系统。

二、时间继电器有哪些类型？时间继电器的种类很多，主要有以下类型：1.按动作原理分类有电磁式、同步电动机式、空气阻尼式、晶体管式（又称电子式）等。

1）电磁式时间继电器结构简单、价格低廉，但延时较短（例如JT3型延时时间只有0.3～5.5s），且只能用于直流断电延时。

2）同步电动机式时间继电器（又称电动机式或电动式时间继电器）的延时准确度高、延时范围大（有的可达几十小时），但价格较昂贵。

3）空气阻尼式时间继电器又称气囊式时间继电器，其结构简单、价格低廉、延时范围较大（0.4～180s），有通电延时和断电延时两种，但延时准确度较低。

4）晶体管式时间继电器又称电子式时间继电器，其体积小、准确度高、可靠性好。

晶体管式时间继电器的延时可达几分钟到几十分钟，比空气阻尼式长，比电动机式短；延时准确度比空气阻尼式高，比同步电动机式略低。

随着电子技术的发展，其应用越来越广泛。

2.按延时方式分类1）通电延时时间继电器接收输入信号后延迟一定的时间，输出信号才发生变化；当输入信号消失后，输出瞬时复原。

2）断电延时时间继电器接收输入信号时，瞬时产生相应的输出信号；当输入信号消失后，延迟一定时间，输出才复原。

三、怎样选择时间继电器？1）时间继电器延时方式有通电延时型和断电延时型两种，因此选用时应确定采用哪种延时方式更方便组成控制电路。

2）凡对延时准确度要求不高的场合，一般宜采用价格较低的电磁阻尼式（电磁式）或空气阻尼式（气囊式）时间继电器；若对延时准确度要求较高，则宜采用电动机式或晶体管式时间继电器。

继电器的特性、分类及主要技术参数本文介绍一些关于继电器的基本知识。

主要是继电器的特性，分类和一些常用的技术参数。

继电器的感测部分反映的是继电器的输入量，如电磁继电器的线圈、热继电器的双金属片等。

执行部分产生输出量如继电器的触点。

一、特性继电器的工作特点是具有阶跃式的输入/输出特性，如图1所示。

在继电器获得一个输入信号X时，不论信号幅椎多大，只要没有达到动作值X1，继电器不动作，输出信号Y=0(（记为Y0），对应特性曲线的0 点-a点之间。

当X值达到X1，继电器就立即动作，其工作点瞬时地从a点跳到b点，就得到Ymax的输出信号。

此后，即使继续增大输入信号，输出信号仍为Ymax不变。

如果输入信号减弱，只要输入信号X不小于释放值Xr，输出信号也为Ymax不变，工作点沿b、c变化。

但当X减小到Xr时，继电器才释放，即输出信号为Y0，此时，继电器的工作点是沿着b，c，d，0变化，恢复原状。

图1:电磁式继电器的输入-输出特性曲线二、分类通常，继电器有以下几种分类方法。

1. 按使用范围分a 保护继电器: 用于电力系统作为发动机、变压器以及输电设备的保护。

b 控制继电器: 主要用于电力拖动系统以实现控制过程的自动化和提供某些保护。

c 通信继电器: 主要用于电信和遥控系统。

2.按输入信号的性质分a 电压继电器: 在控制电路电压达到设定值时动作，以接通或分断被控电路。

b 电流继电器: 在控制电路中的电流达到设定值时动作，以接通或分断被控电路。

c 中间继电器: 原则上仍属电压继电器，但它一般是加在某一电器与被控电路之间以扩大该电器的控制触点数量和容量。

常见的JZ系列中间继电器就是最常用到的。

d 时间继电器: 如醉常见的JS系列时间继电器。

在得到动作信号后，通过电磁机构、机械机构或电子线路，使触点延迟一定时间才动作，以实现控制系统的时间控制。

e 热继电器: 原则上仍属电流继电器，但它是利用双金属片受热弯曲来推动触点动作的，由于受热弯曲是个延时的过程，一般用它来实现过载保护。

各个类型时间继电器工作原理时间继电器是一种重要的电气元件，广泛应用于工业、交通、家居等领域。

根据其不同的使用要求和特性，时间继电器可以分为多种类型。

本文将从各个类型的工作原理入手，为您详细介绍时间继电器的分类和工作原理。

1. 电子式时间继电器电子式时间继电器采用集成电路和Transistor等电子元器件构成实现，通过程序控制实现不同的时间电路。

它的主要特点是精度高、功能丰富、体积小，可程式化，适用于各种控制领域。

其工作原理是通过根据不同的控制电路和电子元件，对电子开关进行高低电平控制来实现时间继电器的时间控制。

使用范围广泛，适用于大多数领域。

2. 机械式时间继电器机械式时间继电器是通过弹簧、钟摆等机械部件组成的时间控制装置。

其特点是机械化、稳定性好、可靠性高等。

它的工作原理是通过调节弹簧张力来控制时间继电器动作的时间，据此通断电源电路。

使用范围广泛，尤其在电力输配电和机械控制系统等领域得到广泛应用。

3. 光电式时间继电器光电式时间继电器是利用光电传感器与电路器件构成的一种时间控制装置。

其特点是反应速度快、抗干扰能力强、负载能力大等。

其工作原理是通过光电传感器的反应来实现时间电路的控制，常用于光电开关、伺服系统控制、自动化线控制等领域中。

4. 磁电式时间继电器磁电式时间继电器是由电磁铁、接触器等构成的时间控制装置。

其特点是耐用、可靠性高、操作稳定等。

其工作原理是通过电磁铁控制接触器的开闭动作，实现电源电路的通断和各种自动控制。

适用于液体自动控制、家电开关控制等各种场合。

综上所述，时间继电器技术在各类电气控制领域中的应用不断升级，有了不同类型时间继电器不同的工作原理，也使得其在不同环境下具有了更为丰富的适用性和持续的效益。

因此，了解时间继电器工作原理及其分类，可以更好的应用于实际的控制领域中，实现对电气设备的有效控制和管理。

时间继电器科技名词定义中文名称：时间继电器英文名称：time relay定义：当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。

所属学科：电力（一级学科）；继电保护与自动化（二级学科）本内容由全国科学技术名词审定委员会审定公布时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种类很多，有空气阻尼型、电动型和电子型和其他型等。

目录编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。

在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。

随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。

编辑本段时间继电器类型及特点特点1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。

这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。

4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。

这种继电器精度高，体积小。

时间继电器的定义及分类时间继电器是指继电器从获得输入信号开始，到触头动作有一定延时，其延时又符合准确度要求的继电器，它实际上是一种带有延时触点的电压继电器，其延时特性有通电延时和断电延时两种；其触头亦有瞬时动作和延时动作两种，时间继电器一般作为辅助元件使用于各种保护和自动装置中，使被控制元件的动作得到所需要的延时。

在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。

当线圈通电（电压规格有ac380v、ac220v 或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出。

时间继电器按动作原理可分以下两类：1.机械式时间继电器。

它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式）、水银式、钟表式和双金属片式等四种。

2.电气式时间继电器。

它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。

目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。

按延时方式可分为以下两类：1.通电延时型。

该继电器线圈在获得输入信号（或通电）后，立即开始延时，待延时完，其执行部分（即触头）才输出信号（即动作）。

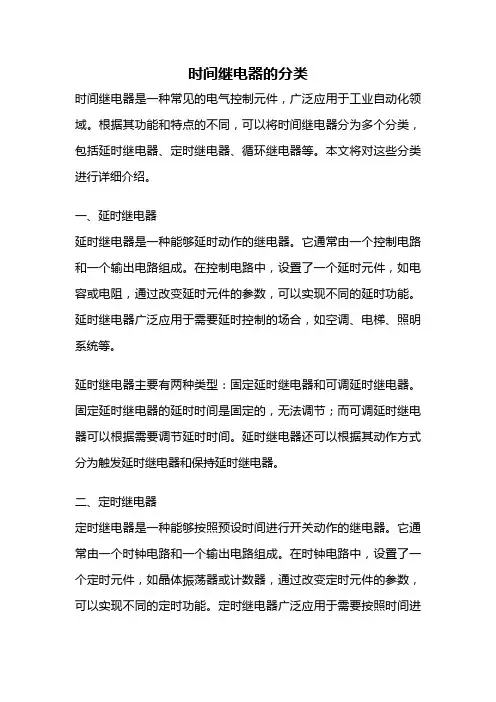

时间继电器的分类时间继电器是一种常见的电气控制元件，广泛应用于工业自动化领域。

根据其功能和特点的不同，可以将时间继电器分为多个分类，包括延时继电器、定时继电器、循环继电器等。

本文将对这些分类进行详细介绍。

一、延时继电器延时继电器是一种能够延时动作的继电器。

它通常由一个控制电路和一个输出电路组成。

在控制电路中，设置了一个延时元件，如电容或电阻，通过改变延时元件的参数，可以实现不同的延时功能。

延时继电器广泛应用于需要延时控制的场合，如空调、电梯、照明系统等。

延时继电器主要有两种类型：固定延时继电器和可调延时继电器。

固定延时继电器的延时时间是固定的，无法调节；而可调延时继电器可以根据需要调节延时时间。

延时继电器还可以根据其动作方式分为触发延时继电器和保持延时继电器。

二、定时继电器定时继电器是一种能够按照预设时间进行开关动作的继电器。

它通常由一个时钟电路和一个输出电路组成。

在时钟电路中，设置了一个定时元件，如晶体振荡器或计数器，通过改变定时元件的参数，可以实现不同的定时功能。

定时继电器广泛应用于需要按照时间进行开关控制的场合，如灯光控制、电炉控制、定时报警等。

定时继电器主要有两种类型：预置定时继电器和循环定时继电器。

预置定时继电器的定时时间是预先设置好的，不可更改；而循环定时继电器可以按照设定时间循环执行。

三、循环继电器循环继电器是一种能够按照预设的循环模式进行开关动作的继电器。

它通常由一个循环控制电路和一个输出电路组成。

在循环控制电路中，设置了一个循环元件，如计数器或时钟电路，通过改变循环元件的参数，可以实现不同的循环模式。

循环继电器广泛应用于需要按照循环模式进行开关控制的场合，如交通信号灯、流水灯、自动化生产线等。

循环继电器主要有两种类型：定次循环继电器和连续循环继电器。

定次循环继电器可以按照预设的次数进行循环执行，执行完指定次数后停止；而连续循环继电器可以无限循环执行，直到外部信号停止。

四、其他继电器分类除了上述的延时继电器、定时继电器和循环继电器外，还有一些特殊功能的继电器。

一．时间继电器当吸引线圈通电或断电后其触点经过一定延时再动作的继电器。

1.定义与用途：凡是在感测元件获得信号后，执行元件要延迟一段时间才动作的继电器叫做时间继电器。

这里指的延时区别于一般电磁式继电器从线圈得电到触点闭合所需的固有动作时间。

2.时间继电器的分类：电磁式、空气阻尼式、电动式、电子式（1）.直流电磁式时间继电器——用于直流电气控制电路中，只能直流断电延时动作。

优点：结构简单、运行可靠、寿命长；缺点：延时时间短。

（2）.空气阻尼式时间继电器——利用空气阻尼作用获得延时。

分类：断电延时、通电延时、带瞬动触点延时三种。

从动作原理来看，时间继电器可以分为直流电磁式、空气阻尼式(又称气囊式)、晶体管式、数字(数显)式等。

直流电磁式时间继电器的结构简单，价格便宜，但延时较短(0.3～1.6s)，只能用于断电延时，且体积较大。

空气阻尼式时间继电器结构简单，延时范围较大(0.4～180s)，更换一只线圈便可用于直流电路。

目前应用较广泛的是数字式、晶体管式时间继电器。

①.通电延时型。

通电延时型时问继电器在其感测部分接受信号后，开始延时，一旦延时完毕，才立即通过执行部分输出信号以操纵控制回路。

当输入信号消失时，继电器就立即恢复到动作前的状态。

②.断电延时型。

与通电延时型相反，断电延时型时间继电器在其感测部分接受输入信号以后，执行部分立即动作，但当输入信号消失后，继电器必须经过一定的延时，才能恢复到原来(即动作前)的状态，并且有信号输出。

③.重复延时型。

重复延时型是指接通电源以后，时间继电器以一定的周期周而复始地连续工作。

通电延时型时间继电器使用时应注意复位时间。

所谓复位时问，通常是指从切断控制电源到延时机构完全恢复到动作前的状态所需要的时间。

如果延时机构未完全恢复到原状就开始下一次的动作，则会使延时误差增大。

例如，半导体延时继电器中的电容器放电过程并未结束，又开始了下一次通电延时，则电容器的充电过程就会缩短，使得实际延时时间比整定值小。

时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器，其种类很多，常用的有电磁式、空气阻尼式、电动式和晶体管式等。

时间继电器图形符号及文字符号如图1所示。

图1 时间继电器图形符号及文字符号1．直流电磁式时间继电器在直流电磁式电压继电器的铁心上增加一个阻尼铜套，即可构成时间继电器，其结构示意图如图2所示。

它是利用电磁阻尼原理产生延时的，由电磁感应定律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流产生的磁通总是反对原磁通变化。

图2 带有阻尼铜套的铁心示意图1-铁心 2-阻尼铜套 3-绝缘层 4-线圈电器通电时，由于衔铁处于释放位置，气隙大，磁阻大，磁通小，铜套阻尼作用相对也小，因此衔铁吸合时延时不显着(一般忽略不计)。

而当继电器断电时，磁通变化量大，铜套阻尼作用也大，使衔铁延时释放而起到延时作用。

因此，这种继电器仅用作断电延时。

这种时间继电器延时较短，JT3系列最长不超过5s，而且准确度较低，一般只用于要求不高的场合。

2．空气式时间继电器空气阻尼式时间继电器，是利用空气阻尼原理获得延时的。

它由电磁系统、延时机构和触点三部分组成，电磁机构为直动式双E型，触点系统是借用LX5型微动开关，延时机构采用气囊式阻尼器。

空气阻尼式时间继电器，既具有由空气室中的气动机构带动的延时触点，也具有由电磁机构直接带动的瞬动触点，可以做成通电延时型，也可做成断电延时型。

电磁机构可以是直流的，也可以是交流的。

3．半导体时间继电器电子式时间继电器在时间继电器中已成为主流产品，电子式时间继电器是采用晶体管或集成电路和电子元件等构成．目前已有采用单片机控制的时间继电器。

电子式时间继电器具有延时范围广、精度高、体积小、耐冲击和耐振动、调节方便及寿命长等优点，所以发展很快，应用广泛。

半导体时间继电器的输出形式有两种：有触点式和无触点式，前者是用晶体管驱动小型磁式继电器，后者是采用晶体管或晶闸管输出。

时间继电器的分类结构原理时间继电器是电气控制系统中常见的一种装置，用于实现定时控制。

它们根据不同的工作原理和功能需求，可以分为机械时间继电器、电子时间继电器和固态时间继电器三大类。

一、机械时间继电器机械时间继电器是最早出现的一种时间继电器，由一系列机械部件组成。

它们主要包括计时机构、触点系统和驱动机构三部分。

计时机构是机械时间继电器的核心部件，一般采用钟摆机构或齿轮机构。

钟摆机构通过摆动的运动实现计时，而齿轮机构则通过齿轮的转动来记录时间。

触点系统是机械时间继电器的输出部分，一般由触点和触点杠杆组成。

当计时机构达到设定时间时，触点会闭合或断开，从而触发相应的控制动作。

驱动机构是机械时间继电器的驱动部分，它通过电磁铁或电动机等方式提供能量，使计时机构运动。

机械时间继电器具有结构简单、可靠性高、适用于恶劣环境等特点，但由于受到机械制造精度的限制，其工作精度一般较低。

二、电子时间继电器电子时间继电器是在机械时间继电器的基础上发展起来的。

它们利用电子元件代替了部分机械部件，提高了工作精度和功能灵活性。

电子时间继电器的计时机构通常采用电子时钟芯片或电容、电阻等元件组成的定时电路。

这些电路能够实现更精确的计时，同时还可以通过调节电阻或电容的值来改变计时周期。

触点系统和驱动机构基本保持不变，仍然由触点和驱动电磁铁或电动机组成。

当计时电路达到设定时间时，触点闭合或断开，以实现控制动作。

电子时间继电器具有计时精度高、稳定性好、功能丰富等特点。

由于采用了电子元件，它还具有容量小、能耗低、寿命长等优势。

三、固态时间继电器固态时间继电器是近年来出现的一种新型继电器，它们采用半导体器件代替了机械部件，实现了完全的电子化。

固态时间继电器的计时机构通常采用计数器和时基电路组成的定时电路。

计数器通过计数的方式实现时间的累积，而时基电路则提供计时的基准。

固态时间继电器的输出部分通常使用固态继电器，它通过半导体器件控制电流的通断来实现触点的闭合和断开。

时间继电器种类
时间继电器种类
按工作原理分类
按其工作原理的不同，时间继电器可分为空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。

（1）空气阻尼式时间继电器：利用空气通过小孔时产生阻尼的原理获得延时。

其结构由电磁系统、延时机构和触头三部分组成。

电磁机构为双口直动式，触头系统为微动开关，延时机构采用气囊式阻尼器。

（2）电子式时间继电器：电子式时间继电器是利用RC电路中电容电压不能跃变，只能按指数规律逐渐变化的原理，即电阻尼特性获得延时的。

特点：延时范围广，最长可达3600秒，精度高，一般为5%左右，
体积小，耐冲击震动，调节方便。

时间继电器如何分类时间继电器是指继电器从获得输入信号开始，到触头动作有一定延时，其延时又符合准确度要求的继电器，它实际上是一种带有延时触点的电压继电器，其延时特性有通电延时和断电延时两种；其触头亦有瞬时动作和延时动作两种，时间继电器一般作为辅助元件使用于各种保护和自动装置中，使被控制元件的动作得到所需要的延时。

时间继电器按动作原理可分以下两类：①机械式时间继电器。

它又可分为阻尼式（包括油阻尼式、空气阻尼式或气囊式、电磁阻尼式）、水银式、钟表式和双金属片式等四种。

②电气式时间继电器。

它又可分为电动式、计数器式、热敏电阻式和阻容式（包括电磁式、电子式）等四种。

目前应用较广的有电磁阻尼式、空气阻尼式、电动机式和电子式时间继电器。

按延时方式可分为以下两类：①通电延时型。

该继电器线圈在获得输入信号（或通电）后，立即开始延时，待延时完，其执行部分（即触头）才输出信号（即动作）。

当输入信号消失，继电器恢复动作前状态。

其动作情况，即从线圈通电到触头动作所经历的时间（T）称通电延时时间。

②断电延时型。

该继电器与前者相反，当获得输入信号（通电）后，执行部分立即输出信号，当输入信号消失，（断电）继电器经一定延时，才能恢复到动作前状态，从线圈断电到触头复位所需时间为断电延时时间。

技术参数包括额定电压、触头工作电流、触头型式及数量、延时范围、准确度、适应环境温度、机械寿命和电寿命等。

现以SJ23系列空气式时间继电器为例，其技术参数如下：①额定控制容量：AC300VA，DC60W（延时头组件30W）；②继电器的额定电压等级：AC380V、220V，DC220V、110V；③线圈的额定电压：ACll0V、220V及380V；④触头的最大工作电流：AC380V时为0.79A，DC220V时为0.27A（瞬动）及0.14A（延时）；⑤延时重复误差：≤9%；⑥热态吸合电压：不大于85%继电器的额定电压，冷态时电压从额定值降至10%额定值时能可靠地释放，在110%额定电压继电后也能可靠释放；⑦机械寿命不低于100万次，电寿命100万次（延时头组件直流电寿命50万次）。

时间继电器的分类
AC时间继电器：主要用于交流电源控制的时间继电器，可根据
用户的要求输出相应的继电器继电器状态，它具有较短的延迟时间，代表品牌为威格士（Weidmuller）、西门子（SIEMENS）等。

DC时间继电器：主要用于直流电源控制的时间继电器，其工作
原理和AC时间继电器大致相同，但由于是单相直流电源，需要一定
的技术才能准确控制直流设备，代表品牌为威格士（Weidmuller）和凯夫勒（KFLEX）等。

AC/DC时间继电器：它是一种可以控制交流和直流电源的时间继电器，可以根据设定的时间来控制两种电源，特别是在一些电源混合的场景下，它就显得尤为重要，常见的品牌有威格士（Weidmuller）、西门子（SIEMENS）、凯夫勒（KFLEX）等。

智能时间继电器：它是一种具备智能控制逻辑功能的时间继电器，主要用于控制智能电源，根据设定的时间和对应的控制逻辑，自动完成复杂的运行程序，目前市场上主要有威格士（Weidmuller）、西门
子（SIEMENS）、凯夫勒（KFLEX）等品牌智能时间继电器。
