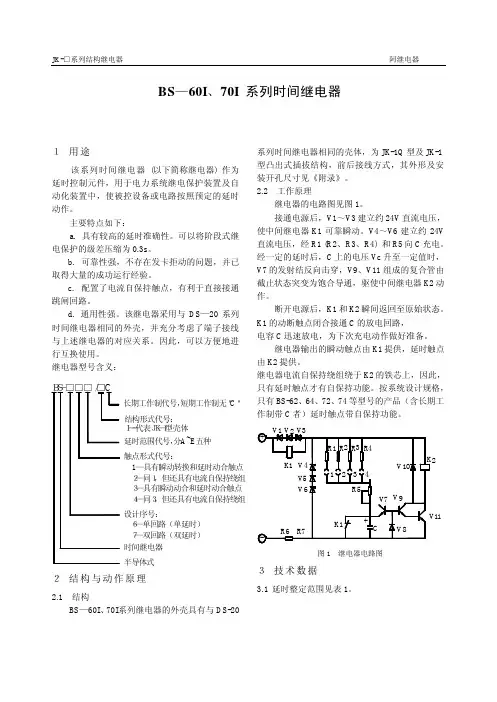

BS—60I、70I 系列时间继电器１ 用途 该系列时间继电器(以下简称继电器) 作为延时控制元件，用于电力系统继电保护装置及自动化装置中，使被控设备或电路按照预定的延时动作。
主要特点如下： a. 具有较高的延时准确性。
可以将阶段式继电保护的级差压缩为0.3s。
系列时间继电器相同的壳体，为JK-1Q型及JK-1 型凸出式插拔结构，前后接线方式，其外形及安装开孔尺寸见《附录》。
2.2 工作原理 继电器的电路图见图1。
接通电源后，V1～V3建立约24V直流电压，使中间继电器K1可靠瞬动。
V4～V6建立约24V 直流电压，经R1 (R2、R3、R4) 和R5向C充电。
表１ 型号 总延时范围(s) HP 位置分档延时范围(s)BS －60A 70A 0.05～0.5123 4 0.05～0.2 0. 2～0.3 0.3～0.40.4～0.5BS －60B 70B 0.15～1.5123 4 0.15～0.5 0.5～0.85 0.85～1.21.2～1.5BS －60C 70C 0.5～5.0123 4 0.5～2.0 2.0～3.0 3.0～4.04.0～5.0BS －60D 70D 0.1～10123 4 0.1～2.5 2.5～5.0 5.0～7.57.5～10BS －60E 70E 3～30123 4 3.0～10 10～17 17～2323～303.2 技术数据见表2、表3、表4。
４ 调试方法 4.1 整定方法 由图1可见继电器设置了四条独立的RC 充电延时回路， 选择相应的插头接通其中一条回路，同时调整电位器R 5，便可得到需要的动作延时。
插座和电位器均设在铭牌上。
BS —70系列继电器是将图1所示两只继电器(1SJ 和2SJ)装入同一个壳体内，构成双回路继电器，1SJ 和2SJ 的延时值可分别独立整定，实现两段延时。
也可将1SJ 和2SJ 并联起来组成“或”门电路，以提高可靠性。
4.2 触点形式及端子接线 短时工作的继电器 (BS —60、70系列)其触点形式及端子接线见图3。
时间继电器是一种特殊的继电器，其主要特点是能够在加入（或去掉）输入的动作信号后，其输出电路需要经过规定的准确时间才会产生跳跃式变化（或触头动作）。
这种继电器通常被用于较低的电压或较小电流的电路上，以接通或切断较高电压、较大电流的电路。
时间继电器是电气控制系统中非常重要的元器件，广泛应用于各种保护和自动控制线路中。
通过使用时间继电器，可以实现延时控制，使得被控元件的动作得到可调节的延时。
这种继电器有多种类型，包括空气阻尼型、电动型和电子型等。
时间继电器的触点动作情况有两种主要类型：通电延时型和断电延时型。
通电延时型的触点在吸引线圈通电后立即动作，其延时触点在经过一定延时后再动作；而断电延时型的触点在吸引线圈通电后立即动作，但当吸引线圈断电后，其瞬动触点立即复位，延时触点则经过一定延时后再复位。
时间继电器的结构和原理多种多样，但一般都包括输入部分、延时部分和输出部分。
其中，延时部分是实现延时功能的关键部分，通常采用电磁原理、机械原理或电子技术来实现。
总之，时间继电器是一种重要的电气控制元件，通过利用其延时特性，可以在许多控制系统中实现精确的延时控制。
时间继电器的分类时间继电器是一种能够在设定时间内进行开关控制的电器元件。
它可以在电路中起到定时、延时、循环等作用，广泛应用于工业自动化、家庭电器、交通信号灯等领域。
根据其功能和特点，时间继电器可以分为多种类型。
1. 机械式时间继电器机械式时间继电器是最早出现的一种时间继电器，其主要原理是通过机械结构控制开关的闭合和断开。
它具有结构简单、可靠性高、使用寿命长等优点，但由于受到机械结构限制，无法实现精确的时间控制，通常只能达到数秒或数十秒级别的控制范围。
2. 电子式时间继电器与机械式时间继电器相比，电子式时间继电器采用了更加精密的计时元件和控制芯片，能够实现更加精确的时间控制。
同时，它还具有响应速度快、体积小、功耗低等优点，在现代工业自动化领域得到广泛应用。
3. 数字式时间继电器数字式时间继电器采用数字显示屏和微处理器控制芯片，能够实现更加精确的时间控制和多种功能的组合。
它可以通过编程实现不同的时间控制模式，如单次延时、循环延时、定时开关等，同时还具有自动校准、远程控制等高级功能。
4. 光电式时间继电器光电式时间继电器是一种基于光电转换原理的时间控制元件。
它通过光敏元件感知外界光照强度的变化，从而实现开关的闭合和断开。
由于其无需机械结构，具有响应速度快、噪声小、寿命长等优点，在照明控制、安防监控等领域得到广泛应用。
5. 智能型时间继电器智能型时间继电器是一种集成了传感器、计算机芯片和通信接口等多种功能于一体的高级时间控制元件。
它可以通过网络连接实现远程监测和控制，支持多种触发方式和计时模式，并具有数据存储和分析功能。
在智能家居、物联网等领域得到广泛应用。
总之，随着科技的不断进步和应用需求的不断增加，时间继电器的种类和功能也在不断拓展和升级。
在实际应用中，我们需要根据具体需求选择合适的时间继电器类型，并合理配置和使用，以达到最佳的控制效果。

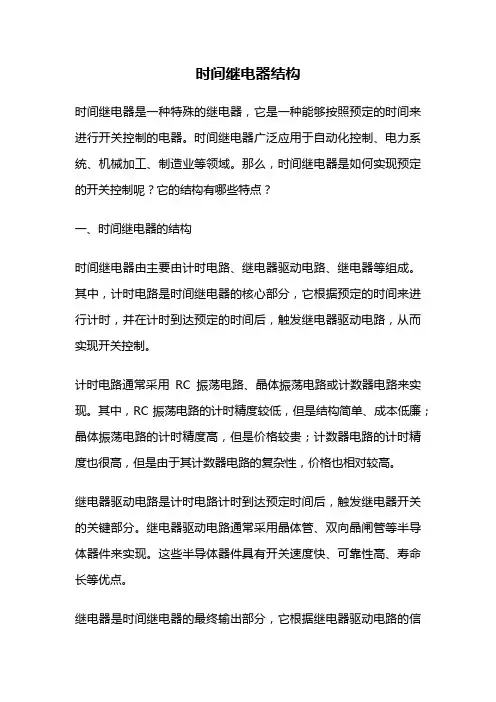

时间继电器结构时间继电器是一种特殊的继电器，它是一种能够按照预定的时间来进行开关控制的电器。
时间继电器广泛应用于自动化控制、电力系统、机械加工、制造业等领域。
那么，时间继电器是如何实现预定的开关控制呢？它的结构有哪些特点？一、时间继电器的结构时间继电器由主要由计时电路、继电器驱动电路、继电器等组成。
其中，计时电路是时间继电器的核心部分，它根据预定的时间来进行计时，并在计时到达预定的时间后，触发继电器驱动电路，从而实现开关控制。
计时电路通常采用RC振荡电路、晶体振荡电路或计数器电路来实现。
其中，RC振荡电路的计时精度较低，但是结构简单、成本低廉；晶体振荡电路的计时精度高，但是价格较贵；计数器电路的计时精度也很高，但是由于其计数器电路的复杂性，价格也相对较高。
继电器驱动电路是计时电路计时到达预定时间后，触发继电器开关的关键部分。
继电器驱动电路通常采用晶体管、双向晶闸管等半导体器件来实现。
这些半导体器件具有开关速度快、可靠性高、寿命长等优点。
继电器是时间继电器的最终输出部分，它根据继电器驱动电路的信号来进行开关控制。
继电器的种类较多，常见的有电磁继电器、固态继电器等。
其中，电磁继电器具有开关容量大、价格低廉等优点，但是由于其机械结构较为复杂，寿命较短；固态继电器则具有开关速度快、寿命长等优点，但是价格相对较高。
二、时间继电器的特点时间继电器具有以下几个特点：1.计时精度高：时间继电器采用高精度的计时电路，能够实现较高的计时精度。
2.可靠性高：时间继电器采用半导体器件和继电器等可靠性较高的元器件，能够保证其工作的稳定性和可靠性。
3.应用范围广：时间继电器广泛应用于自动化控制、电力系统、机械加工、制造业等领域。
4.结构简单：时间继电器的结构相对较为简单，易于制造和维护。
5.价格适中：时间继电器的价格相对较低，适合大众化生产和应用。
时间继电器是一种非常实用的电器，它能够实现按照预定时间进行开关控制的功能，广泛应用于各个领域。

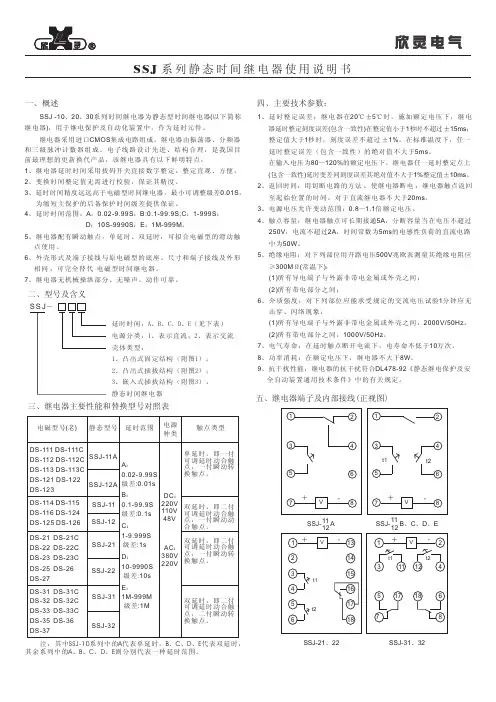

一、概述二、型号及含义三、继电器主要性能和替换型号对照表五、继电器端子及内部接线(正视图)四、主要技术参数：8642V1357SSJ- A11128642V1357t2t1181716151413654321V1718871211563421VSSJ- B 、C 、D 、E1112t1t2t1t2SSJ -10、20、30系列时间继电器为静态型时间继电器(以下简称继电器)，用于继电保护及自动化装置中，作为延时元件。
继电器采用进口CMOS 集成电路组成。
继电器由振荡器、分频器和三级脉冲计数器组成。
电子线路设计先进、结构合理，是我国目前最理想的更新换代产品，该继电器具有以下鲜明特点： 1、继电器延时时间采用拔码开关直接数字整定，整定直观、方便。
2、变换时间整定值无需进行校验，保证其精度。
3、延时时间精度远远高于电磁型时间继电器，最小可调整级差0.01S ， 为缩短主保护的后备保护时间级差提供保证。
4、延时时间范围：A ：0.02-9.99S ；B:0.1-99.9S;C ：1-999S ； D ：10S-9990S ；E ：1M-999M 。
5、继电器配有瞬动触点，单延时、双延时，可拟合电磁型的滑动触 点使用。
6、外壳形式及端子接线与原电磁型的底座、尺寸和端子接线及外形 相同 ，可完全替代 电磁型时间继电器。
7、继电器无机械操纵部分、无噪声、动作可靠。
静态时间继电器电源分类：1、表示直流；2、表示交流延时时间：A、B、C、D、E（见下表）壳体类型：1、凸出式固定结构（附图1）；2、凸出式插拔结构（附图2）；3、嵌入式插拔结构（附图3）。
S S J －静态型号SSJ-11A延时范围A ：0.02-9.99S级差:0.01s220V 110V 48V 触点类型单延时，即一付可调延时动合触点，一付瞬动转换触点。
双延时，即二付可调延时动合触点，一付瞬动动合触点。
双延时，即二付可调延时动合触点，一付瞬动转换触点。

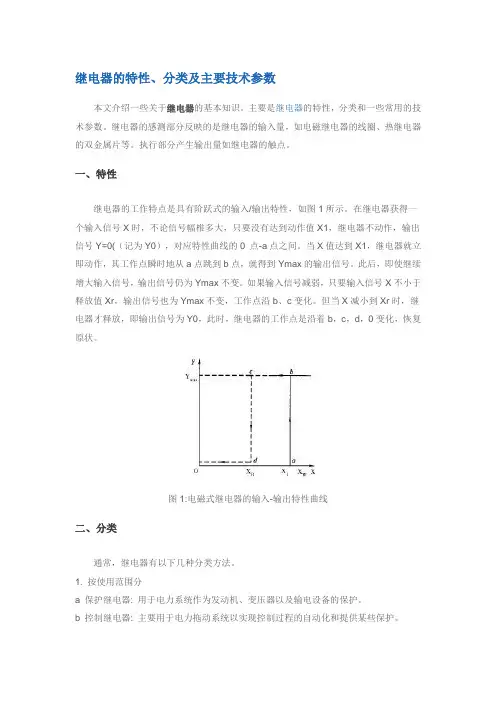

继电器的特性、分类及主要技术参数本文介绍一些关于继电器的基本知识。
主要是继电器的特性，分类和一些常用的技术参数。
继电器的感测部分反映的是继电器的输入量，如电磁继电器的线圈、热继电器的双金属片等。
执行部分产生输出量如继电器的触点。
一、特性继电器的工作特点是具有阶跃式的输入/输出特性，如图1所示。
在继电器获得一个输入信号X时，不论信号幅椎多大，只要没有达到动作值X1，继电器不动作，输出信号Y=0(（记为Y0），对应特性曲线的0 点-a点之间。
当X值达到X1，继电器就立即动作，其工作点瞬时地从a点跳到b点，就得到Ymax的输出信号。
此后，即使继续增大输入信号，输出信号仍为Ymax不变。
如果输入信号减弱，只要输入信号X不小于释放值Xr，输出信号也为Ymax不变，工作点沿b、c变化。
但当X减小到Xr时，继电器才释放，即输出信号为Y0，此时，继电器的工作点是沿着b，c，d，0变化，恢复原状。
图1:电磁式继电器的输入-输出特性曲线二、分类通常，继电器有以下几种分类方法。
1. 按使用范围分a 保护继电器: 用于电力系统作为发动机、变压器以及输电设备的保护。
b 控制继电器: 主要用于电力拖动系统以实现控制过程的自动化和提供某些保护。
c 通信继电器: 主要用于电信和遥控系统。
2.按输入信号的性质分a 电压继电器: 在控制电路电压达到设定值时动作，以接通或分断被控电路。
b 电流继电器: 在控制电路中的电流达到设定值时动作，以接通或分断被控电路。
c 中间继电器: 原则上仍属电压继电器，但它一般是加在某一电器与被控电路之间以扩大该电器的控制触点数量和容量。
常见的JZ系列中间继电器就是最常用到的。
d 时间继电器: 如醉常见的JS系列时间继电器。
在得到动作信号后，通过电磁机构、机械机构或电子线路，使触点延迟一定时间才动作，以实现控制系统的时间控制。
e 热继电器: 原则上仍属电流继电器，但它是利用双金属片受热弯曲来推动触点动作的，由于受热弯曲是个延时的过程，一般用它来实现过载保护。
时间继电器的原理一、时间继电器的概述时间继电器是一种控制器件，可用于实现定时控制和延时控制。
它具有简单、可靠、经济等特点，在工业自动化领域广泛应用。
时间继电器通过控制开关电路的通断状态，来实现对电器设备的定时操作。
二、时间继电器的组成2.1 电磁系统时间继电器的核心组成部分是电磁系统，它由电磁铁、触点和弹簧等部件组成。
电磁铁通过通电产生磁场，使触点闭合或打开，从而控制电器设备的通断状态。
2.2 控制系统时间继电器还包括控制系统，用于设置定时参数和控制电磁系统的动作。
控制系统通常由旋钮、开关和电路板等部件构成，用户可以通过设置旋钮和开关来调整定时时间。
2.3 电源系统电源系统用于为时间继电器提供电能，常见的电源方式有交流电源和直流电源两种。
电源系统一般由电源插座、电源线和电源转换器等组成。
三、时间继电器的工作原理3.1 正常工作状态当时间继电器处于正常工作状态时，电磁铁未通电，触点处于闭合状态，电器设备通电运行。
3.2 定时控制当用户设置了定时时间后，控制系统会开始计时。
当计时器达到设定的时间时，控制系统会发送信号给电磁系统，使电磁铁通电，产生磁场。
磁场的作用下，触点打开，使电器设备断电。
3.3 延时控制延时控制是时间继电器的另一种工作模式。
当用户设置了延时时间后，控制系统会开始计时。
在计时周期结束之前，电磁铁处于通电状态，触点保持打开状态，电器设备通电运行。
当计时周期结束时，电磁铁失去通电，触点关闭，电器设备断电。
四、时间继电器的应用领域时间继电器广泛应用于各个领域，包括工业自动化、家居安防、电力系统等。
4.1 工业自动化在工业自动化领域，时间继电器常用于定时控制生产线的启停、设备的自动化切换等。
它可以提高生产效率，减少人工干预。
4.2 家居安防时间继电器在家居安防领域的应用也很常见。
例如，可以使用时间继电器实现定时开关灯、定时控制窗帘等功能，提高家居安全性和舒适度。
4.3 电力系统在电力系统中，时间继电器常用于定时控制电力设备的运行。
各个类型时间继电器工作原理时间继电器是一种重要的电气元件，广泛应用于工业、交通、家居等领域。
根据其不同的使用要求和特性，时间继电器可以分为多种类型。
本文将从各个类型的工作原理入手，为您详细介绍时间继电器的分类和工作原理。
1. 电子式时间继电器电子式时间继电器采用集成电路和Transistor等电子元器件构成实现，通过程序控制实现不同的时间电路。
它的主要特点是精度高、功能丰富、体积小，可程式化，适用于各种控制领域。
其工作原理是通过根据不同的控制电路和电子元件，对电子开关进行高低电平控制来实现时间继电器的时间控制。
使用范围广泛，适用于大多数领域。
2. 机械式时间继电器机械式时间继电器是通过弹簧、钟摆等机械部件组成的时间控制装置。
其特点是机械化、稳定性好、可靠性高等。
它的工作原理是通过调节弹簧张力来控制时间继电器动作的时间，据此通断电源电路。
使用范围广泛，尤其在电力输配电和机械控制系统等领域得到广泛应用。
3. 光电式时间继电器光电式时间继电器是利用光电传感器与电路器件构成的一种时间控制装置。
其特点是反应速度快、抗干扰能力强、负载能力大等。
其工作原理是通过光电传感器的反应来实现时间电路的控制，常用于光电开关、伺服系统控制、自动化线控制等领域中。
4. 磁电式时间继电器磁电式时间继电器是由电磁铁、接触器等构成的时间控制装置。
其特点是耐用、可靠性高、操作稳定等。
其工作原理是通过电磁铁控制接触器的开闭动作，实现电源电路的通断和各种自动控制。
适用于液体自动控制、家电开关控制等各种场合。
综上所述，时间继电器技术在各类电气控制领域中的应用不断升级，有了不同类型时间继电器不同的工作原理，也使得其在不同环境下具有了更为丰富的适用性和持续的效益。
因此，了解时间继电器工作原理及其分类，可以更好的应用于实际的控制领域中，实现对电气设备的有效控制和管理。
时间继电器科技名词定义中文名称：时间继电器英文名称：time relay定义：当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。
所属学科：电力（一级学科）；继电保护与自动化（二级学科）本内容由全国科学技术名词审定委员会审定公布时间继电器时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
它的种类很多，有空气阻尼型、电动型和电子型和其他型等。
目录编辑本段时间继电器原理早期在交流电路中常采用空气阻尼型时间继电器 ,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器目前最常用的为大规模集成电路型成的时间继电器，它是利用阻容原理来实现延时动作。
在交流电路中往往采用变压器来降压，集成电路做为核心器件，其输出采用小型电磁继电器，使得产品的性能及可靠性比早期的空气阻尼型时间继电器要好的多，产品的定时精度及可控性也提高很多。
随着单片机的普及，目前各厂家相继采用单片机为时间继电器的核心器件，而且产品的可控性及定时精度完全可以由软件来调整，所以未来的时间继电器将会完全由单片机来取代。
编辑本段时间继电器类型及特点特点1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。
2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。
这种继电器精度高，体积小。
时间继电器使用说明书时间继电器产品使用说明书西安铁路信号工厂1 概述a)产品特点：时间继电器是属于信号继电器品种之一，是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器，时间继电器（以下简称继电器）继电器有四种缓吸时间可供选择；也可根据用户的要求来改变继电器的缓吸时间。
b)主要用途和适用范围：适用于铁路信号电路或其它控制电路中。
c)品种、规格：分为半导体时间继电器和单片机时间继电器。
d)型号的组成及代表意义：J S B（D） X C — 850线圈电阻插入式信号半导体（单片机）时间继电器e) 使用环境条件（1）温度：-5℃～+40℃；（2）相对湿度：90%以下（+25℃）；（3）气压：不低于70kPa（相当于海拔高度3000m以下）；f)工作条件（1）振动：振频不大于15Hz，振幅不大于0.45mm；（2）工作位置：水平(如图1所示)；（3）周围无引起爆炸危险的有害气体，并应有防尘措施。
2 结构特征及工作原理继电器结构分为接点部分和磁路部分，其核心是采用单结晶体管或单片机延时电路，经过不同的接线，来获得所需的延时，以满足信号电路的需要。
3 产品技术特性3.1 继电器电气特性如表1所示。
表1 电气特性和时间特性（+20℃）各型继电器线圈的电阻值，应符合表2的规定，5Ω以上者，误差应不应超过±10%，将测得的电阻值换算到+20℃时的数值。
按如下公式换算 R 20=)20(1-+t R tα式中：R 20——温度为+20℃时的电阻值，Ω；R t——环境温度为t时测得的电阻值，Ω；t——测量时的环境温度，℃；α——在0℃时被测线圈导体材料的电阻温度系数（铜为0.004 1/℃）。
3.2继电器机械特性见表3所示表3 继电器机械特性3.3继电器接点及插座簧片通以0.5A电流时的接触电阻应不超过表3的规定。
表4 继电器接触电阻3.4在试验的标准大气条件下，继电器和插座的绝缘电阻均不小于100MΩ。
JS14P系列数字式时间继电器
适用范围
JS14P系列数字式时间继电器具有延时精度高、延时范围宽、接点容量大、
调整方便、工作状态直观、指示清晰明确等特点。
可广泛用于程序控制系统、
电拖动系统以及各处生产工艺过程的自动控制系统中，作为时间控制元件。
符合标准：GB14048.5、JB/T10047
型号及其含义
基本规格代号
派生代号
主要技术参数
1. 额定控制电源电压：交流50Hz、24、36、48、110、127、220、380;直流12、24、48、110、220V;
2. 延时误差：整定值小于1s时，延时误差不大于0.05s；整定值大于1s；误差小于±1%；
3. 输出接点数：两对转换接点;
4. 输出接点容量：直流30V、5A;交流220V、3A；
5. 电寿命：20万次；
6. 电源电压允许变化范围：85%～110%的额定电压；
7. 直流电纹波系数不应大于6%；
8. JS14P系列时间继电器规格技术数据见表3。
外形及安装尺寸
继电器外形尺寸见图1及图2,安装开孔尺寸见图3及图4，安装接线见图5及图6.
图1. 装置式JS14P-□/□，
JS14P-□／□Z继电器安装开孔尺寸
图2. 面板式JS14P-□-□M，JS14P-□／□ZM继电器外形尺寸
图3. 装置式JS14P-□/□，
JS14P-□／□Z继电器安装开孔尺寸
图4. 装置式JS14P-□/□M，JS14P-□／□ZM继电器安装开孔尺。
晶体管时间继电器原理
晶体管时间继电器是一种利用晶体管的开关特性实现时间控制的电器装置。
它通过控制输入信号的时序波形，实现对输出信号的精确控制，并能够在指定的时间范围内保持输出信号的状态。
其工作原理主要基于晶体管的导通和截止两种状态的切换。
晶体管时间继电器通常由至少一个晶体管、电源及控制电路组成。
当输入信号的时间达到设定的门限值时，控制电路通过给晶体管施加合适的电压，使其从截止状态转为导通状态，从而实现对输出信号的控制。
晶体管时间继电器具有以下几个主要特点：
1. 精确控制：通过调节输入信号的时序波形，可以精确控制输出信号的开启和关闭时间，实现细致的时间控制。
2. 快速响应：晶体管的开关速度非常快，使得晶体管时间继电器可以在极短的时间内完成开关状态的转换。
3. 高可靠性：晶体管具有较长的寿命和稳定的性能，能够在广泛的工作温度范围内正常工作，并且对外界电磁干扰较为抗拒。
4. 节约能源：晶体管时间继电器通常采用电子控制，相比于传统的机械继电器，能够更加高效地利用能源。
晶体管时间继电器在实际应用中广泛用于各种需要精确时间控制的场景，如计时器、定时开关、时间延迟等。
它的小型化和高可靠性使得其在现代电子设备中得到广泛应用，为我们的生活带来了便利。
继电器的特点有哪些种类继电器是一种电气控制设备，广泛应用于各个领域，具有多种特点和种类。
在这篇文章中，我将介绍继电器的特点及其常见的种类，希望能帮助您更好地理解继电器的工作原理和应用范围。
继电器的特点：1. 可靠性高：继电器设计精巧，使用成熟的技术和材料，具有较高的可靠性，能够长时间稳定地工作。
2. 开关容量大：继电器可以在小电流和低压的控制信号下，驱动高电流和高压的负载设备，具有较大的功率开关容量。
3. 触点自清洁：由于触点在断开或闭合时会有一定的电弧产生，继电器的触点设计使得电弧会在多个触点之间来回辞去，通过电弧运动而实现触点的自清洁，延长了继电器的寿命。
4. 电气隔离性好：继电器的输入和输出之间通常有较高的隔离电阻和绝缘强度，可以有效地隔离控制电路和负载电路，保证控制信号和负载设备之间的安全与稳定。
5. 体积小、重量轻：继电器采用新型材料、结构和工艺，体积小、重量轻，便于安装和布线，节省空间。
6. 动作速度快：继电器在接收到控制信号后可以迅速地完成触点的闭合或断开动作，实现控制电路和负载电路之间的连接或切断。
7. 耐用性强：继电器的机械部件和电气部件具有较好的耐用性，可以承受较大的冲击、振动和温度变化等外界环境因素的影响。
8. 即插即用：继电器具有标准的接线端子和插槽，可以直接插入相应的插座或底座，简化了安装和维修的过程。
继电器的种类：1. 电压继电器：根据控制信号和负载电压的匹配关系，可以分为低压继电器、中压继电器和高压继电器。
低压继电器一般用于控制小功率电气设备，中压继电器用于控制中功率电气设备，高压继电器用于控制大功率电气设备。
2. 功率继电器：根据负载电流和负载功率的需求，可以分为小功率继电器、中功率继电器和大功率继电器。
小功率继电器一般用于控制小电流负载设备，中功率继电器用于控制中等电流负载设备，大功率继电器用于控制大电流负载设备。
3. 时间继电器：根据时间控制的需求，可以分为延时继电器和计时继电器。
时间继电器的应用和原理一、时间继电器的介绍时间继电器是一种常见的电器元件，它具有根据预设时间来自动打开或关闭电路的功能。
时间继电器通常使用于需要定时控制和延时操作的电路中，广泛应用于家电、照明控制、工业自动化等领域。
二、时间继电器的工作原理时间继电器的工作原理是基于电磁铁和控制电路的组合。
它包含一个驱动电源、一个控制开关和一个负载开关。
当控制电路接通后，驱动电源将通过电磁铁产生磁场，使得控制开关和负载开关的状态发生改变。
三、时间继电器的应用领域时间继电器在各个领域中都有着广泛的应用，以下是一些典型的应用场景：•照明控制：时间继电器可用于路灯、家居照明、公共场所照明等，实现定时开关灯的功能，提高能源利用效率。
•家电控制：时间继电器可用于空调、洗衣机、电饭煲等家电设备中，实现定时启动和关闭的功能，方便用户。
•工业控制：时间继电器在工业自动化领域中广泛应用，如自动灌装机、按键设备、自动售货机等，实现定时操作和控制。
•系统安全：时间继电器可用于安全监控系统中，如门禁系统、视频监控系统等，实现定时开关门、录像等功能，提高安全性。
•科研实验：时间继电器可用于科学实验中，如定时采样、数据记录等，确保实验过程的准确和稳定。
四、时间继电器的特点时间继电器具有以下几个特点：•精确性：时间继电器可以提供精确的定时功能，满足各种需求。
•稳定性：时间继电器具有良好的稳定性，工作可靠，不易受到外界干扰。
•耐久性：时间继电器采用特殊的材料和工艺，具有较高的耐久性，可以长时间稳定工作。
•控制灵活性：时间继电器可根据需要进行编程和设置，提供灵活的控制方式。
•易于安装和维护：时间继电器体积小巧，安装方便，并且维修和更换也比较简单。
五、时间继电器的选型要点在选择时间继电器时，以下几个要点需要考虑：1.定时要求：根据需要确定定时范围和精确度需求，选择合适的时间继电器。
2.控制方式：根据实际控制需求选择合适的时间继电器，如电压控制、数字控制等。
时间继电器的工作原理和特点
工作原理：
时间继电器的定时部分通过调节电路中的电容、电感和电阻等元件来
实现不同的时间延时。
当触发信号到达时，定时部分会开始计时，当设定
的时间到达时，定时部分输出一个控制电流，使继电器的触点切断或闭合，从而实现时间延时的功能。
特点：
1.稳定性高：时间继电器的计时准确性高，能够长时间稳定工作，不
受温度和电压波动的影响。
2.触点可靠：时间继电器使用的是电磁继电器，具有触点可靠的特点，可以承受高电压和高电流的负载，而且寿命长。
3.可调性强：时间继电器具有可调节时间延时的功能，可以根据需要
进行精确调节，满足不同应用场景的要求。
4.体积小：时间继电器体积相对较小，适合嵌入式电路中使用，不占
用过多空间。
5.低功耗：时间继电器在静态工作时，功耗很低，能够节省能源。
6.安全性高：时间继电器无需外接电源，只需要利用信号触发即可工作，从而减少了电路故障和短路的风险。
7.应用广泛：时间继电器在各种自动控制系统中被广泛应用，如照明
控制、自动化设备、纺织机械、制冷设备等。
总结起来，时间继电器通过电磁继电器的吸合和切断来实现时间延时的功能，具有稳定性高、触点可靠、可调性强、体积小、低功耗、安全性高和应用广泛等特点。
它在各种自动控制系统中起到重要作用，使得电路可以根据设定的时间参数进行控制，提高了自动化程度和工作效率。
时间继电器的主要特点
1、空气阻尼式时间继电器又称为气囊式时间继电器，它是根据空气压缩产生的阻力来进行延时的，其结构简单，价格便宜，延时范围大（0.4~180s），但延时精确度低。
2、电磁式时间继电器延时时间短（0.3~1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。
3、电动式时间继电器的原理与钟表类似，它是由内部电动机带动减速齿轮转动而获得延时的。
这种继电器延时精度高，延时范围宽（0.4~72h），但结构比较复杂，价格很贵。
4、晶体管式时间继电器又称为电子式时间继电器，它是利用延时电路来进行延时的。
这种继电器精度高，体积小。
