抽头式复变流比电流互感器备用绕组短接方法

格式：pdf
大小：91.56 KB
文档页数：1

农村电工　

在配电线路的竣３２验收和线路　检修登杆前．以及在线路的巡视过　程中。都要涉及到检查电杆的埋深　是否符合规程或设计要求的情况．　但仅凭直接观察不易判断是否符合　要求。因为检查时电杆已埋好，地－Ｆ　部分既看不到，＂ｄＺ无法直接测量。而　不同梢径的锥形水泥电杆，其锥度　—ＮＯ—Ｎ－Ｇ置ＣＵＥＮＩＤ　ＩＡＮ　０ＮＧ主持：杨留名　Ｇ　……一　

配电线路　

是一样的，经过计算。从电杆顶部算起，杆长每下降２４　ｃｍ，电杆周长将增加１　ｃｍ；杆长每下降７５　ｃｍ，电杆直　径将增加１　ｃｍ。根据这些数据，在实际工作中可用以　下几种方法检查电杆的埋设深度。　（１）３　ｍ线标注法。就是要求生产厂家在电杆生产　过程中或未立杆前标注好３　ＩＴＩ线．在验收检查中只要　测量３　ｍ线对地距离即可算出电杆埋深。　优缺点：对于新立电杆较实用，但已经在网运行的　电杆则无法标注。　（２）游标卡尺测量法。利用游标卡尺对电杆底部的　直径进行测量，然后根据所测数据推算出电杆埋深。　优缺点：测量数据精度高。计算值比较准确，但游　标卡尺体积大。不便于携带，同时计算麻烦。　（３）卷尺测量法。利用卷尺直接测量出电杆根部的　周长和直径，然后根据所测数据推算出电杆埋深。也可　在卷尺上标注好各种电杆标准埋深周长．测量时只要　所测周长小于标准埋深周长，即可确定埋深满足要求。　同时可将测量周长与标准埋深周长进行比较，测量周　长比标准埋深周长每增加（减少）１　ｅｍ电杆埋深将减　２０１５年第２３卷第４期　

锥形水泥电杆　

埋深测量方法　

（０１７０００）内蒙古鄂尔多斯电业局　王利平　少（增加）２４　ｃｍ。　优缺点：卷尺可直接测量出电杆底部的直径和周　长，是测量电杆任意点直径和周长的理想工具，在线路　施工中非常适用：如果使用塑料卷尺并提前在卷尺上　标注标准埋深周长，使用时会非常方便，而如果边测量　边计算埋深会比较麻烦；若用钢卷尺，“０”点处的直角　和材质问题会造成测量不便和准确度不高。　在实际应用中，大家普遍认为第三种测量方法既　简单又实用，测量相对误差也较小，被广泛应用。常用　锥形电杆标准埋深点直径、周长如表１所示。　表１　常用锥形电杆标准埋深点直径、周长表　

抽头式复变流比电流互感器　

吝用绕组短接方法　

（１３６３００）国网吉林东丰县供电有限公司　许继东　抽头式复变流比电流互感器由于具有适用负荷范　围宽、使用灵活、性价比高的优点，越来越受到供电企　业和用电客户的欢迎．在各地配电网中使用量越来越　大。通常这些抽头式复变流比电流互感器二次侧都由　多组绕组组合而成，按照有关规定，电流互感器闲置备　用的二次绕组应该短接后接地。实际工作中，笔者发现　二次绕组短接形式多种多样。如图１所示，某型抽头式　复变流比电流互感器，４Ｓ为闲置的备用绕组，其４Ｓ１—　

４ｓ　３Ｓ　２Ｓ　１Ｓ　４Ｓ２变流比为　１００／５．其４Ｓ１—　４Ｓ３变流比为　２００／５。在现场　有的是把　４Ｓ１—４Ｓ２短接　后接地．有的是　刘振华甄立业　２０１５一叭一２ｌ收稿　

接后接地，有的是把４Ｓ１Ｂ４Ｓ３短接　后接地．有的是把４Ｓ１—４Ｓ２—４Ｓ３　全部短接后接地。　笔者认为．最合理的方式是把　４Ｓ１—４Ｓ３短接后接地，也就是说把　最大变流比端头短接。通过分析可　以发现。最大变流比端头短接有两　个好处。一是可以减少互感器发热量，降低温升，进而　提高运行可靠性和使用寿命。当互感器一次负荷电流　小于１ｏｏ　Ａ时．虽然短接４Ｓ１—４Ｓ２二次绕组也不会过　负荷．但短接最大变流比端头４Ｓ１—４Ｓ３可以使二次绕　组电流减半。互感器二次绕组的发热量与流过电流的　平方成正比，随着电流的减半，虽然绕组电阻翻了一　番．但发热量还是减少了。同时备用互感器磁势及铁心　磁密也会降低，铁损也会减小。二是可以防止电流互感　器备用二次绕组过电流烧损。例如，最初运行时电流互　感器一次负荷电流低于１００Ａ时，采用了１００／５的变　流比。短接了备用绕组４Ｓ１—４Ｓ２。后来负荷电流增大　超过了１００　Ａ．改成了２００／５的变流比。这时就可能把　备用绕组短接问题忽略掉，认为已经短接可以不用管　了。一旦出现这种情况，备用二次绕组运行电流就会大　于额定值５　Ａ。发热量会大增，绝缘老化加速，最终会　图１　电流互感器备用二次绕组短接方式　把４Ｓ２－－４Ｓ３短　烧毁电流互感器酿成设备事故。　２０１５—０１—１９收稿　。目目＠　魄：　簇嚣　翥　喜　活　２３

220kV电流互感器使用说明书

220kV电流互感器使⽤说明书

⼀、概述LVQB(T)-220W2(3)型电流互感器在额定频率50Hz、设备最⾼电压252kV的电⼒系统中作电⽓保护和测量⽤。产品符合GB1208《电流互感器》国家标准。

SF6电流互感器特点：

1、运⾏安全可靠，免维护、不燃烧、不爆炸；产品在线监测SF6⽓体压⼒，运⾏中可不停电补充⽓体。

2、⾼精度,计量级为0.2或0.2S。

3、动热稳定性好，低温升。

4、局部放电量在5pC以下,⽆介质损耗问题。

⼆、型号说明L V Q B (T) - □ W□

污秽等级

电压等级 kV

带暂态保护绕组

带保护绕组

主绝缘介质为⽓体

倒⽴式结构

电流互感器

三、使⽤条件1、安装场所：户外

2、海拔：不超过2000m

3、最⼤风速： 35m/s

4、地震烈度：不超过9度

5、污秽等级：Ⅲ级(Ⅳ级)及以下污秽地区

6、环境温度：最低⽓温： -30℃

最⾼⽓温： +40℃

⽇平均⽓温不超过+30℃7、相对湿度：95%（20℃时）

四、结构

产品总体结构为倒⽴式结构。由底座、瓷套、壳体及⼆次绕组等部分组成（见图1、图2）。⼆次绕组位于壳体内，与⼀次绕组之间⽤SF6⽓体绝缘，并通过⽀持绝缘⼦固定到壳体上，其引出线通过底座内的⼆次接线端⼦引出供⽤户外接负载使⽤。⼀次绕组通过串并联⽅式及⼆次绕组抽头可获得四种电流⽐。壳体上⽅设置有压⼒释放装置。

瓷套采⽤⾼强瓷套(根据⽤户需要，也可采⽤硅橡胶复合绝缘套管)，能够承受5倍于产品额定⽓压的内压作⽤⽽不破坏，通过瓷套的上、下法兰分别与壳体和底座牢固地联结。瓷套外绝缘公称爬电距离为6300mm(7812mm)，能适应Ⅲ级(Ⅳ级)污秽地区运⾏需要。

底座除起⽀撑设备、安装作⽤外，还设置有密度控制器、⼆次接线端⼦、SF6阀门及吸附剂等。

五、主要技术参数1、主要电⽓参数：见表⼀

2、绝缘⽔平：

额定短时⼯频耐受电压（⽅均根值） 460kV·1min或395kV·1min

额定雷电冲击耐受电压（峰值1.2/50µs ） 1050 kV 或950 kV 3、SF 6⽓体额定压⼒ 0.40MPa (20℃) SF 6⽓体补⽓压⼒ 0.35MPa (20℃)4、产品年漏⽓率不⼤于1%

电流互感器选择和应用原则

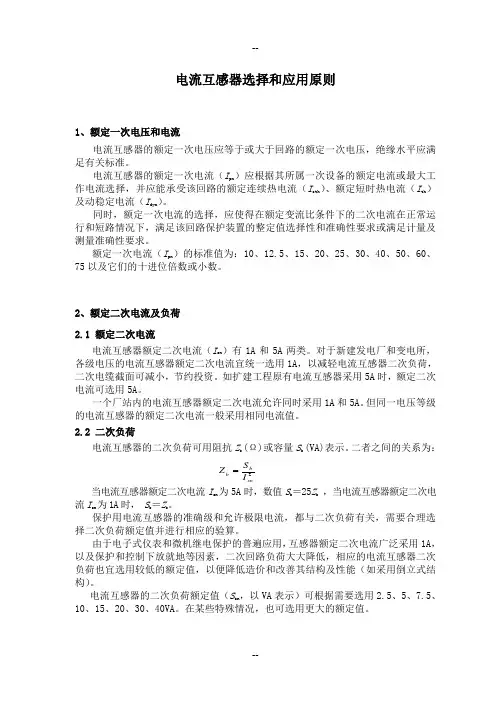

- 1 - 电流互感器选择和应用原则

1、额定一次电压和电流

电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（Ipn）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（Icth）、额定短时热电流（Ith）及动稳定电流（Idyn）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（Ipn）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷

2.1 额定二次电流

电流互感器额定二次电流（Isn）有1A和5A两类。对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。如扩建工程原有电流互感器采用5A时，额定二次电流可选用5A。

一个厂站内的电流互感器额定二次电流允许同时采用1A和5A。但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷

电流互感器的二次负荷可用阻抗Zb (Ω)或容量Sb (VA)表示。二者之间的关系为：

当电流互感器额定二次电流Isn为5A时，数值Sb＝25Zb ，当电流互感器额定二次电流Isn为1A时， Sb＝Zb。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（Sbn，以VA表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA。在某些特殊情况，也可选用更大的额定值。 2snbbISZ

怎样测量电流互感器的极性

电流互感器在交接及大修前后应进行极性试验，以防在接线时将极性弄错，造成在继电保护回路上和计量回路中引起保护装置错误动作和不能够正确的进行测量，所以必须在投运前做极性试验。

测量电流互感器的极性的方法很多，我们在工作时常采用的有以下三种试验方法：①直流法；②交流法；③仪器法。

1 直流法

见图1。用1.5～3V干电池将其正极接于互感器的一次线圈L1，L2接负极，互感器的二次侧K1接毫安表正极，负极接K2，接好线后，将K合上毫安表指针正偏，拉开后毫安表指针负偏，说明互感器接在电池正极上的端头与接在毫安表正端的端头为同极性，即L1、K1为同极性即互感器为减极性。如指针摆动与上述相反为加极性。

图1 直流法测电流互感器极性

2 交流法

见图2，将电流互感器一、二次线圈的L2和二次侧K2用导线连接起来，在二次侧通以1～5V的交流电压(用小量程)，用10V以下的电压表测量U2及U3的数值若U3=U1-U2为减极性。

图2 交流法测电流互感器极性

U3=U1+U2为加极性。注意：在试验过程中尽量使通入电压低一些，以免电流太大损坏线圈，为了读数清楚电压表尽量选择小一些，变流比在5以下时采用交流法测量比较简单准确，对变流比超过10的互感器不要采用这种方法进行测量，因为U2的数值较小U3与U1的数值接近，电压表的读数不易区别大小，所以在测量时不好辨别，一般不宜采用此法测量极性。 3 仪表法

一般的互感器校验仪都有极性指示器，在测量电流互感器误差之前仪器可预先检查极性，若指示器没有指示则说明被试电流互感器极性正确(减极性)。

电流互感器结构原理

1 普通电流互感器结构原理

电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流( )通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流( )；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图5－1。
