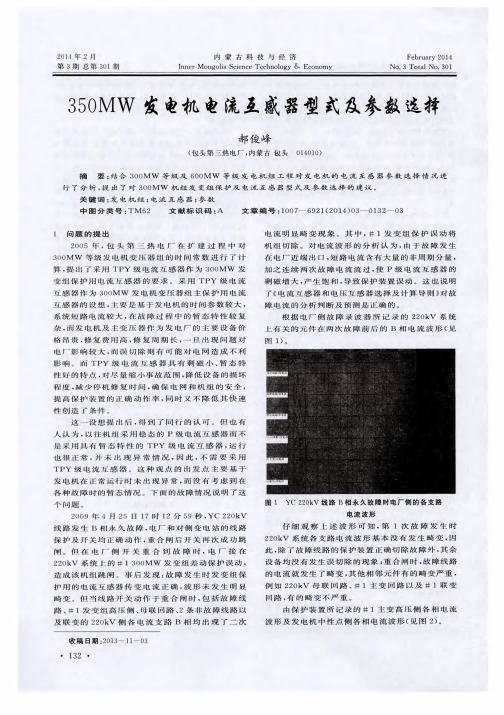

套管式电流互感器选用

套管型电流互感器的使用须知...................................................................................发布时间：2009-1-13日LR、 LRB、LRBT型套管式电流互感器，具有精度高、体积小、二次负荷大等优点，同时单匝贯穿式小电流比、低安匝套管式电流互感器在行业中是一种新的突破。

产品主要与10kV～750 kV等电压等级的高压开关、电力变压器、独立式互感器配套使用。

不带一次绕组，作为线路电量测量、电能计量、过载及暂态保护使用。

②结构特点：本系列电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组。

铁芯采用优质晶粒取向冷轧硅钢片、高性能坡莫合金、超微金及纳米晶等高导磁、高磁感材料卷制成环型，并经严格热处理工艺及磁势补偿，使铁芯的磁性能达到最佳状态，产品在小电流变比时，亦有较高的精度，在国内同类产品中具有明显的竞争优势。

例如：（可根据用户要求设计生产0.2S级等）电力系统中的套管式电流互感主要与10KV??750KV等电压等级的高压开关、电力变压器、独立式电流互感器配套使用．作为线路等电量的测量，电能的计量，过载及暂态保护使用。

此系列的电流互感器无一次绕组，导电杆穿入器体中心或绝缘套管构成一次绕组，铁芯用带状硅钢片或高性能的坡莫合金．超微金及纳米晶等高导磁，高磁感材料卷制成环形．二次线圈用绝缘线绕在铁芯上．在使用该系列的电流互感器时。

认为应注意以下三个问题：1、互感器的准确等级? 在电气装置中．由于继电器保护和测量仪表对电流互感器有不同的要求，必须装设误差和准确等级不同的电流互感器。

电流互感器分为：0．2、0．5、1、3和10五个准确等级．这是根据二次电流及阻抗在额定值的25—?100％的范围内所得的最大电流误差命名的。

规定作电度计量的电流互感器的准确等级应为0．5级．继电保护用3级电流互感，差动保护用D?级电流互感器。

电流互感器的型号参数各代表什么悬赏分：10 - 离问题结束还有14 天23 小时LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA请问以下参数各代表什么一LZZBJ9-10A2L电流互感器CurrenttransformerZ支柱式PosttypeZ浇注式CastingtypeB带保护级WityprotectiveclassJ加强型Reinforcedtype9设计序号DesignNumber10额定电压（kV）Highestvoltageforequipment(kV)A2结构代号Structurecode二600/5电流倍数比率三0.2S/0.5/10P20精度是0.2级10P20，后面的20就是准确限值系数。

10P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±10%。

准确限值系数的意义就是在保证误差在±10%范围内时，一次电流不能超过额定电流的倍数.电压互感器中的根号3参数代表什么线电压是相电压的根号3倍5.1 额定一次电流标准值5.1.1 单电流比互感器额定一次电流的标准值为：10A，12.5A，15A，20A，25A，30A，40A，50A，60A，75A以及它们十进位倍数或小数，有下标线的是优先值（10A、15A、20A、30A、50A、75A）。

5.1.2 多电流比互感器额定一电流的最小值，采用5.1.1项所列的标准值。

5.2 额定二次电流标准值额定二次电流的标准值为1和5A。

注：对于角接的电流互感器来说，这些额定值除以√3亦是标准值。

选自《电流互感器》（GB1208-2006）要根据一次电流的大小选择电流互感器，一般要有30％的余量。

电流互感器选型首先电压等级与之一致。

第二，与负荷相对应，一般一次侧为额定负荷电流的1.3~1.5倍。

第三，精度的选择。

用于计费的一般精度选择高一些，如0.2级0.5级。

用于保护和指示的相对低一些，如3级。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

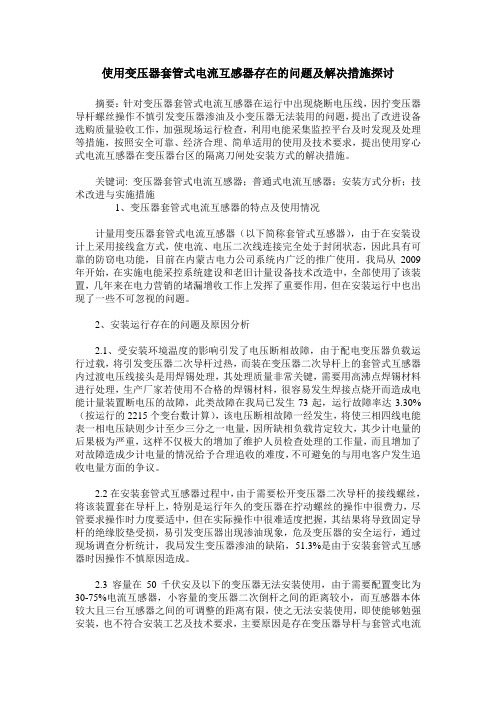

使用变压器套管式电流互感器存在的问题及解决措施探讨摘要：针对变压器套管式电流互感器在运行中出现烧断电压线，因拧变压器导杆螺丝操作不慎引发变压器渗油及小变压器无法装用的问题，提出了改进设备选购质量验收工作，加强现场运行检查，利用电能采集监控平台及时发现及处理等措施，按照安全可靠、经济合理、简单适用的使用及技术要求，提出使用穿心式电流互感器在变压器台区的隔离刀闸处安装方式的解决措施。

关键词: 变压器套管式电流互感器；普通式电流互感器；安装方式分析；技术改进与实施措施1、变压器套管式电流互感器的特点及使用情况计量用变压器套管式电流互感器（以下简称套管式互感器），由于在安装设计上采用接线盒方式，使电流、电压二次线连接完全处于封闭状态，因此具有可靠的防窃电功能，目前在内蒙古电力公司系统内广泛的推广使用。

我局从2009年开始，在实施电能采控系统建设和老旧计量设备技术改造中，全部使用了该装置，几年来在电力营销的堵漏增收工作上发挥了重要作用，但在安装运行中也出现了一些不可忽视的问题。

2、安装运行存在的问题及原因分析2.1、受安装环境温度的影响引发了电压断相故障，由于配电变压器负载运行过载，将引发变压器二次导杆过热，而装在变压器二次导杆上的套管式互感器内过渡电压线接头是用焊锡处理，其处理质量非常关键，需要用高沸点焊锡材料进行处理，生产厂家若使用不合格的焊锡材料，很容易发生焊接点烧开而造成电能计量装置断电压的故障，此类故障在我局已发生73起，运行故障率达3.30%（按运行的2215个变台数计算），该电压断相故障一经发生，将使三相四线电能表一相电压缺则少计至少三分之一电量，因所缺相负载肯定较大，其少计电量的后果极为严重，这样不仅极大的增加了维护人员检查处理的工作量，而且增加了对故障造成少计电量的情况给予合理追收的难度，不可避免的与用电客户发生追收电量方面的争议。

2.2在安装套管式互感器过程中，由于需要松开变压器二次导杆的接线螺丝，将该装置套在导杆上，特别是运行年久的变压器在拧动螺丝的操作中很费力，尽管要求操作时力度要适中，但在实际操作中很难适度把握，其结果将导致固定导杆的绝缘胶垫受损，易引发变压器出现渗油现象，危及变压器的安全运行，通过现场调查分析统计，我局发生变压器渗油的缺陷，51.3%是由于安装套管式互感器时因操作不慎原因造成。

220kV变电站主变压器技术规范书1 总则1.1 本技术规范适用于220kV变电站新建工程主变压器。

它提出了对该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

2 技术要求2.1 设备制造应满足下列规范和标准，但不限于此：GB1094.1～1094.5—《电力变压器》GB6451.1～6451.5—《三相油浸电力变压器技术参数和要求》GB311.1～311.6—《高压输变电设备的绝缘配合高电压试验技术》GB5582—《高压电力设备外绝缘污秽等级》GB/T1564—《油浸式电力变压器负载导则》GB763—《交流高压电器在长期工作时的发热》GB2706—《高压电器动热稳定》GB2536—《变压器油国家标准（新来油）》GB7595—《设备中变压器油指标》GB191—《包装贮运标志》JB2420—《户外、防腐电工产品油漆》GB7328《变压器和电抗器噪声等级测定》。

GB50150《直流电阻测量标准》。

以上标准均执行最新版本如本技术规范与上述各标准之间有矛盾，则应满足较高标准的要求。

2.2 使用环境条件：2.2.1户外2.2.2最高环境温度：＋32.5 ℃2.2.3最低环境温度：－20.1 ℃2.2.4最大风速（50年一遇10米高10分钟平均） 25.6m/s2.2.5覆冰厚度 10mm2.2.6最大冻土深度 850mm2.2.7海拔高度： 1030米2.2.8年平均相对湿度： 56%2.2.9地震烈度： 7度2.2.10环境污秽等级： IV级2.3 变压器名称：三相油浸三绕组有载调压强迫风冷低损耗、低噪音降压变压器。

1、S-代表三相；G-代表干式；B-代表低压是用铜箔绕制的。

这是采用美国杜邦公司的NOMEX（诺迈克）绝缘材料作匝绝缘（美国技术-线圈外表是白色的）或采用玻璃丝包线作匝绝缘（德国技术-线圈外表颜色较深）的敞开式干式变压器。

前者采用VPI（真空、压力浸渍）绝缘处理工艺，后者采用VI（真空浸渍-没有压力这个过程）绝缘处理工艺。

这两种产品，前者产量较大，也比较好。

绝缘等级有H级（最高运行温度180度）和C级（最高运行温度为220度-由美国杜邦公司授权昆明赛格迈电气公司制造）。

你可以上他们的网站进一步了解。

2、SCB是环氧树脂浇注的干式变压器（B也代表低压是铜箔绕制的）。

3、还有一种是用诺迈克绝缘材料制造的包封式干式变压器，也是昆明赛格迈制造的。

型号为SCR。

4、从用户的可靠、安全和环保的角度出发，采用第三种比较好。

在正常的情况下，第3类比第2类价格稍高，第1类价格较低。

除第2类外（目前产量最大）其他两类比较容易维修。

干式变压器SGB-RL-1000/10的RL代表什么意思S——三相；G——空气自冷;B——低压箔绕R——铁芯卷绕（R）方式；L——三角立（L)体变压器非晶合金电缆引出式干式变压器SGB10与SG10的区别是什么S-三相G-干式杜邦B－低压泊绕你说的区别就在于，一个是低压泊绕，一个是低压线绕注意的地方很多，现在JS横行，一般客户被忽悠是很正常的事情。

我是搞变压器的里面的猫腻我很清楚，随便说几点吧：1.首先注意10这个数字，是性能水平代号，你这里没有规定容量，也不好细说，根据具体容量和电压你可以从网上查到其空载损耗，负载损耗和空载电流的限制，实际测试很多是不符合这个限制的。

2.看体积。

体积偏大者除了说明他设计水平差以外，性能上就是用铝线做的产品了。

3.看结构。

好的设计长和高比较方正，正面看去接近正方形，差的设计为瘦高的形状，不排除为了降高度矮胖的情况，但瘦高是一定不好的。

4.细节。

紧固件是否牢固，压钉是否上紧，线圈是否圆，拉杆是否拉紧等。

一、TPS系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。

其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.TPS级，一种低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

二、主要性能指标准确级：TPS额定负荷：30VA额定一次电流：2500A额定二次电流：1A额定对称短路电流倍数Kssc：25极性：减极性绝缘电阻：>100MΩ工频耐压：3KV•1min工作电压：154kV三、其他性能指标一次时间常数Tp二次时间常数Ts工作循环：C-O或C-O-C-O剩磁系数Kr≤10%暂态误差≤10%四、产品尺寸和外形产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内.TPS产品照片一、LRB系列套管式电流互感器适用于全封闭组合电器（GIS）和变压器套管使用，为电力系统做电流、电能计量及继电保护与自动控制用。

其性能完全符合GB1208-2006《电流互感器》和GB 16847-1997《保护用电流互感器暂态特性技术要求》.电流互感器型号字母含义如下：L：电流互感器R：装入式B：带保护准确级.型号后面为所配套的GIS装置及变压器套管的电压等级的千伏数.二、技术数据准确等级：5P额定负荷：20VA额定一次电流：2500A额定二次电流：1A准确限值系数：20极性：减极性绝缘电阻：>100MΩ工频耐压：3KV•1min工作电压：154kV三、产品尺寸和外形产品尺寸和外形符合技术要求确定，外形尺寸误差一般在±3mm以内.LRB产品照片。

220kV变电站新建工程主变压器技术规范书2008年7月1 总则1.1 本技术规范适用于220kV变电站新建工程主变压器。

它提出了对该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。

1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

2 技术要求2.1 设备制造应满足下列规范和标准，但不限于此：GB1094.1～1094.5—《电力变压器》GB6451.1～6451.5—《三相油浸电力变压器技术参数和要求》GB311.1～311.6—《高压输变电设备的绝缘配合高电压试验技术》GB5582—《高压电力设备外绝缘污秽等级》GB/T1564—《油浸式电力变压器负载导则》GB763—《交流高压电器在长期工作时的发热》GB2706—《高压电器动热稳定》GB2536—《变压器油国家标准（新来油）》GB7595—《设备中变压器油指标》GB191—《包装贮运标志》JB2420—《户外、防腐电工产品油漆》GB7328《变压器和电抗器噪声等级测定》。

GB50150《直流电阻测量标准》。

以上标准均执行最新版本如本技术规范与上述各标准之间有矛盾，则应满足较高标准的要求。

2.2使用环境条件：2.2.1户外2.2.2最高环境温度：＋32.5 ℃2.2.3最低环境温度：－20.1 ℃2.2.4最大风速（50年一遇10米高10分钟平均）25.6m/s2.2.5覆冰厚度10mm2.2.6最大冻土深度850mm2.2.7海拔高度：1030米2.2.8年平均相对湿度：56%2.2.9地震烈度：7度2.2.10环境污秽等级：IV级2.3 变压器名称：三相油浸三绕组有载调压强迫风冷低损耗、低噪音降压变压器。
