机械转向系统的基本组成
机械转向系统是汽车的重要组成部分，它能够改变车辆的行驶方向。它的基本组成包括转向机、转向节、传动机构和转向轮等部件。
一、转向机
转向机是机械转向系统的核心部件，它是一个机械构造，由齿轮、齿条、活塞等部件组成。转向机的作用是将驾驶员的转向动作转化为方向盘的转动，进而控制转向节实现车辆的转向。转向机的种类有很多，常见的有齿条式转向机和齿轮式转向机等。
齿条式转向机是一种最为常见的转向机，它的结构简单，操作方便。它由齿条和齿轮组成，齿条与方向盘相连，齿轮与前轮相连，驾驶员转动方向盘时，齿条会推动齿轮旋转，进而带动前轮转向。
齿轮式转向机则是一种更为复杂的转向机，它由齿轮、活塞、弹簧等部件组成。它的转向机构更加精密，操作更为平稳，但是也更加复杂和昂贵。
二、转向节
转向节是将转向机传递的动力转化为车轮的转动力的部件。它是连接转向机和车轮的一个重要部件，由转向杆和球头组成。当转向机转动时，转向杆也会随着转动，最终由球头传递到车轮，使车轮实现转向。

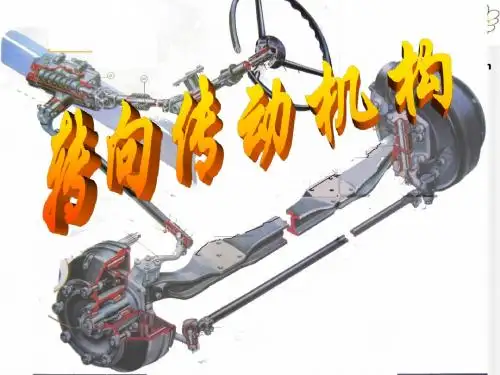

三、传动机构
传动机构是机械转向系统的重要组成部分，它通过传递转向机的动力，使车轮转向。传动机构包括转向柱、传动轴、传动齿轮等部件。
转向柱是连接方向盘和转向机的部件，它将驾驶员的转向动作传递到转向机，进而实现车辆的转向。传动轴则是连接转向机和车轮的部件，它通过传递转向机的动力，使车轮转向。
传动齿轮则是传动机构中的重要部件，它通过传递动力，使车轮转向。传动齿轮有不同的齿轮比，可以根据车辆的需求进行选择。
四、转向轮
转向轮是机械转向系统中最为常见的部件，它通过旋转来改变车辆的行驶方向。转向轮的种类有很多，常见的有方向盘、方向球等。
方向盘是车辆上最为常见的转向轮，它直接与驾驶员的手相连，通过驾驶员的转动来改变车辆的行驶方向。
方向球则是一种较为特殊的转向轮，它通过球形的设计，可以实现对车辆的精准控制。
机械转向系统是汽车的重要组成部分，它的基本组成包括转向机、转向节、传动机构和转向轮等部件。这些部件的协同作用，可以实现对车辆的精准控制，使驾驶更加安全和舒适。
《汽车构造》电子教案-机械转向系统
教案章节：一、机械转向系统的概述
教学目标：
1. 了解机械转向系统的定义和作用。
2. 掌握机械转向系统的组成部分及工作原理。
教学内容：
1. 机械转向系统的定义和作用：机械转向系统是汽车转向系统的一种，它通过机械连接实现转向操作，使汽车能够改变行驶方向。
2. 机械转向系统的组成部分：机械转向系统主要由转向操纵机构、转向器、转向传动机构等组成。
3. 机械转向系统的工作原理：转向操纵机构产生的转向力通过转向器放大，传递给转向传动机构，使车轮产生转向运动。
教学活动：
1. 教师通过图片和实物展示，向学生介绍机械转向系统的定义和作用。
2. 教师通过图示和讲解，向学生介绍机械转向系统的组成部分。
3. 教师通过动画和实际操作演示，向学生讲解机械转向系统的工作原理。
教学评估：
1. 教师可以通过提问方式检查学生对机械转向系统的定义和作用的理解。
2. 教师可以通过提问方式检查学生对机械转向系统的组成部分的记忆。
3. 教师可以通过实际操作演示，检查学生对机械转向系统工作原理的理解。
教案章节：二、机械转向系统的分类
教学目标： 1. 了解机械转向系统的分类及特点。
2. 掌握不同类型机械转向系统的组成和应用。
教学内容：
1. 机械转向系统的分类：机械转向系统可分为两大类，一类是机械式转向系统，另一类是液压助力转向系统。
2. 机械式转向系统的特点：机械式转向系统结构简单，可靠性高，但转向助力较小，适用于小型车辆。
3. 液压助力转向系统的特点：液压助力转向系统具有较大的转向助力，适用于大型车辆和高速行驶。
教学活动：
1. 教师通过图片和实物展示，向学生介绍机械转向系统的分类及特点。
2. 教师通过图示和讲解，向学生介绍不同类型机械转向系统的组成和应用。
教学评估：
1. 教师可以通过提问方式检查学生对机械转向系统分类及特点的理解。
2. 教师可以通过提问方式检查学生对不同类型机械转向系统组成和应用的记忆。
1-1-2 底盘
1.发动机——将燃料燃烧的热能转化为机械能，是汽车行驶的动力源。
2.底盘——接受发动机的动力，使汽车正常行驶。由传动系、行驶系、转向系和制动系组成。
(1)传动系——将发动机的动力传到驱动轮。由离合器、变速器、万向传动装置、驱动桥等组成。
(2)行驶系——安装部件、支承全车并保证行驶。由车架、车桥、车轮和悬架等组成。 (3)转向系——保证汽车按驾驶员选定的方向行驶。由转向器和转向传动机构组成。
(4)制动系——使汽车能减速以至于停车，并保证驾驶员离去后汽车能可靠停驻。
3.车身——用以安置驾驶员、乘客或货物。客车和轿车是整体车身；普通货车车身由驾驶室和货箱组成。
4.电气设备——-由电源和用电设备组成，包括发电机、蓄电池、起动系、点火系以及汽车的照明、信号装置和仪表等。此外，在现代汽车上愈来愈多地装用各种电子设备：微处理机、中央计算机系统及各种人工智能装置(自诊、防盗、巡航、防抱死、车身高度自调等)，显著地提高了汽车的使用性能。
按照传统划分，汽车通常由：发动机、底盘、车身、电气设备四个部分组成。
一、发动机
――是把某一种形式的能量转变成机械能的机器。
现代汽车所使用的发动机多为内燃机，内燃机是把燃料燃烧的化学能转变成热能，然后又把热能转变成机械能的机器，并且这种能量转换过程是在发动机气缸内部进行的。即：
内燃机：燃料化学能→热能→机械能
汽车上使用的内燃机主要有汽油机和柴油机（按燃料分）。现今汽车广泛采用往复活塞式内燃机。
发动机总体构造（两大机构+五大系统）
两大机构――曲柄连杆机构和配气机构
五大系统――供给系、点火系、冷却系、润滑系、起动系
柴油机是压燃的，不需要点火系。
二、汽车底盘
汽车底盘组成
包括传动系、行驶系、制动系和转向系四部分。
1、传动系
---将发动机的动力传到驱动轮。包括：
第1篇
一、实验目的
1. 深入理解汽车转向系统的组成和工作原理。
2. 掌握转向系统的基本构造和功能。
3. 分析转向系统各部件之间的相互关系和作用。
4. 提高对汽车转向系统的故障诊断和维修能力。
二、实验原理
汽车转向系统是汽车的重要组成部分，其主要功能是使汽车按照驾驶员的意愿改变行驶方向。转向系统主要由转向操纵机构、转向器、转向传动机构和转向助力装置组成。
1. 转向操纵机构：驾驶员通过转向盘来操纵汽车转向。
2. 转向器：将驾驶员的转向力矩转换为转向力矩，并传递给转向传动机构。
3. 转向传动机构：将转向器输出的转向力矩传递给转向轮。
4. 转向助力装置：为转向系统提供助力，减轻驾驶员的转向劳动强度。
三、实验内容
1. 转向操纵机构观察：观察转向盘、转向轴、转向柱等部件的结构和连接方式。
2. 转向器观察：观察转向器的类型、结构和工作原理。
3. 转向传动机构观察：观察转向传动机构（如转向拉杆、转向臂等）的结构和连接方式。
4. 转向助力装置观察：观察转向助力装置的类型（如液压助力、电动助力等）和工作原理。
四、实验步骤
1. 准备工作：将实验车辆停放在平坦的场地上，确保车辆安全。
2. 转向操纵机构观察：打开车辆前盖，观察转向盘、转向轴、转向柱等部件的结构和连接方式。 3. 转向器观察：拆卸转向盘和转向柱，观察转向器的类型、结构和工作原理。
4. 转向传动机构观察：拆卸转向传动机构（如转向拉杆、转向臂等），观察其结构和工作原理。
5. 转向助力装置观察：根据转向助力装置的类型，分别观察液压助力装置和电动助力装置的结构和工作原理。
6. 总结分析：根据观察结果，分析转向系统各部件之间的相互关系和作用，总结转向系统的工作原理。
五、实验结果与分析
1. 转向操纵机构：转向盘通过转向轴与转向柱相连，驾驶员通过转动转向盘来操纵汽车转向。
2. 转向器：转向器将驾驶员的转向力矩转换为转向力矩，并传递给转向传动机构。根据转向器的类型不同，其工作原理也有所不同。
