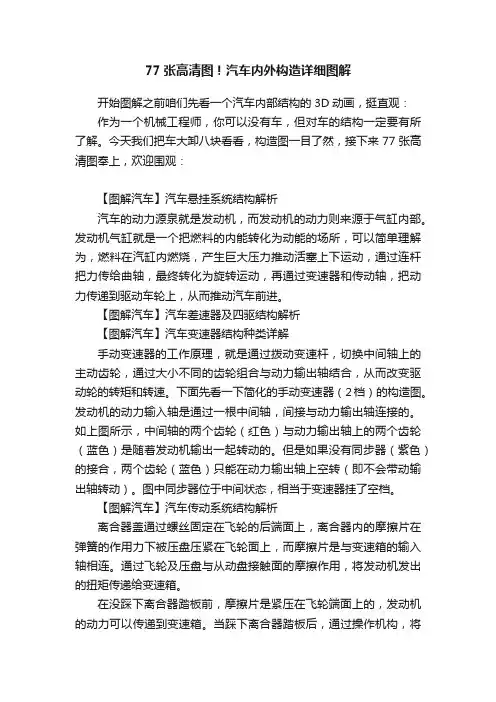

77张高清图！汽车内外构造详细图解开始图解之前咱们先看一个汽车内部结构的3D动画，挺直观：作为一个机械工程师，你可以没有车，但对车的结构一定要有所了解。
今天我们把车大卸八块看看，构造图一目了然，接下来77张高清图奉上，欢迎围观：【图解汽车】汽车悬挂系统结构解析汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。
发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。
【图解汽车】汽车差速器及四驱结构解析【图解汽车】汽车变速器结构种类详解手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。
下面先看一下简化的手动变速器（2档）的构造图。
发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。
如上图所示，中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。
但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。
图中同步器位于中间状态，相当于变速器挂了空档。
【图解汽车】汽车传动系统结构解析离合器盖通过螺丝固定在飞轮的后端面上，离合器内的摩擦片在弹簧的作用力下被压盘压紧在飞轮面上，而摩擦片是与变速箱的输入轴相连。
通过飞轮及压盘与从动盘接触面的摩擦作用，将发动机发出的扭矩传递给变速箱。
在没踩下离合器踏板前，摩擦片是紧压在飞轮端面上的，发动机的动力可以传递到变速箱。
当踩下离合器踏板后，通过操作机构，将力传递到分离叉和分离轴承，分离轴承前移将膜片弹簧往飞轮端压紧，膜片弹簧以支撑圈为支点向相反的方向移动，压盘离开摩擦片，这时发动机动力传输中断；当松开离合器踏板后，膜片弹簧重新回位，离合器重新结合，发动机动力继续传递。
120页高清汽车构造图解，太NB了！每个人都该看看
公众号后台回复：“思维”，获取思维导图
公众号后台回复：“社群”，进入知识分享社群
热文推荐：
100集BBC高清纪录片，中英文双语字幕，限时领取！
57套思维导图类PPT模板送给你，思路整理神器！
作为一个机械工程师，你可以没有车，但对车的结构一定要有所了解。
今天我们把车大卸八块看看看，构造图一目了然，还等神马，开始我们的拆车之旅吧！公众号后台回复：“汽车”，获取本文图解。
当然在看知识点的时候，小编建议大家带着明确的思路去看，首先我们大概知道一下汽车的四个组成部分：
一、发动机
一般说到汽油发动机，我们都会说它是由2大机构5大系统构成：1、曲柄连杆机构，2、配气机构，3燃料供给系统，4、润滑系统，5、冷却系统，6、启动系统、7点火系统（柴油发动机没有点火系统）等组成。
二、底盘
①传动系统②行驶系统③转向系统④制动系统
三、车身
四、电气设备。
汽车结构示意图前言•本文详细用图解概述了汽车的构造。
汽车的实际理念、构造基础。
一、总论➢现代汽车类型➢汽车的总体构造➢汽车的主要技术参数➢汽车的行驶原理§1 现代汽车类型1）轿车2）客车3）货车4）牵引车和汽车列车5）特种车6）工矿自卸车7）农用汽车8）越野汽车1、按排量分类类型发动机排量（L）车型微型≤1.0夏利、奥拓普通型＞1.0~ ≤1.6富康、捷达中级＞1.6~ ≤2.5桑塔纳、奥迪100中高级＞2.5~ ≤4.0皇冠、奔驰300高级＞4.0CA770、卡迪拉克、林肯、奔驰500系列2、按发动机布置和驱动方式分发动机布置和驱动型式示意图发动机前置、前驱发动机前置、后驱发动机后置、后驱客车的分类按汽车的长度分类：类型车辆长度（m）微型＜3.5轻型3.5~7中型7~10大型10~12超大型＞12（铰接式）10~12（双层）按车身型式分类：长（短）头客车箱形客车流线型客车铰接式客车双层客车1、按驾驶室总成结构型式分类长头车短头车平头车货车的分类2、按货箱型式分类栏板式罐式自卸式平台式箱式篷式货车的分类3、按汽车质量分类：类型总质量（t）微型＜1.8轻型1.8~6中型＞1.6~ ≤2.5重型＞14牵引车EQ4166G型牵引车采用武之6×4驱动方式，装备东风康明斯6BTA5.9型增压、中冷柴油发动机，φ380mm离合器，先进的平衡悬挂系统，HFB52型整体式动力转向器，9吨级中、后桥。
特种用途车防弹高级迎宾车检阅车银行运款专用车改装车消防车洒水车救护车扫雪车殡丧车垃圾装运车清扫车混凝土搅拌车§2汽车的总体构造1）发动机2）底盘3）车身4）电气设备思考四冲程汽油机和柴油机的工作循环有什么不同呢？第二章发动机工作原理和总体构造➢基本术语➢四冲程发动机工作原理和总体构造➢二冲程发动机工作原理和总体构造o发动机的分类单缸发动机结构示意图§2.1 基本术语V L = V h ×i V h = πD 2·S ×10-6/4 （L ）D ——气缸直径mmS ——活塞行程mm❖上止点❖下止点❖活塞行程(S)❖曲柄半径(R)❖气缸工作容积(V h )❖发动机排量(V L )❖燃烧室容积(V c )❖气缸总容积(V a )❖工作循环§2.2 四冲程发动机的简单工作原理一、四冲程汽油机的工作原理1、进气行程2、压缩行程3、作功行程4、排气行程单缸四冲程汽油机的工作过程进气行程排气门关闭进气门开启活塞温度370~440 K ，压力75~90 kPa大气压力线PVra示功图上止点下止点示功图：表示活塞在不同位置时气缸内气体压力的变化情况。
