第23章-汽车转向系统汽车构造

《汽车构造》电子教案-机械转向系统教案章节：一、机械转向系统的概述教学目标：1. 了解机械转向系统的定义和作用。

2. 掌握机械转向系统的组成部分及工作原理。

教学内容：1. 机械转向系统的定义和作用：机械转向系统是汽车转向系统的一种，它通过机械连接实现转向操作，使汽车能够改变行驶方向。

2. 机械转向系统的组成部分：机械转向系统主要由转向操纵机构、转向器、转向传动机构等组成。

3. 机械转向系统的工作原理：转向操纵机构产生的转向力通过转向器放大，传递给转向传动机构，使车轮产生转向运动。

教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的定义和作用。

2. 教师通过图示和讲解，向学生介绍机械转向系统的组成部分。

3. 教师通过动画和实际操作演示，向学生讲解机械转向系统的工作原理。

教学评估：1. 教师可以通过提问方式检查学生对机械转向系统的定义和作用的理解。

2. 教师可以通过提问方式检查学生对机械转向系统的组成部分的记忆。

3. 教师可以通过实际操作演示，检查学生对机械转向系统工作原理的理解。

教案章节：二、机械转向系统的分类教学目标：1. 了解机械转向系统的分类及特点。

2. 掌握不同类型机械转向系统的组成和应用。

教学内容：1. 机械转向系统的分类：机械转向系统可分为两大类，一类是机械式转向系统，另一类是液压助力转向系统。

2. 机械式转向系统的特点：机械式转向系统结构简单，可靠性高，但转向助力较小，适用于小型车辆。

3. 液压助力转向系统的特点：液压助力转向系统具有较大的转向助力，适用于大型车辆和高速行驶。

教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的分类及特点。

2. 教师通过图示和讲解，向学生介绍不同类型机械转向系统的组成和应用。

教学评估：1. 教师可以通过提问方式检查学生对机械转向系统分类及特点的理解。

2. 教师可以通过提问方式检查学生对不同类型机械转向系统组成和应用的记忆。

教案章节：三、机械转向系统的组成部件教学目标：1. 了解机械转向系统各组成部件的功能。

全面解读汽车转向系转向系的功用、类型、组成及工作过程1．功用1）功用：汽车转向系的功用是改变和保持汽车的行驶方向。

定义：当汽车需要改变行驶方向时，必须使转向轮绕主销轴线偏转一定角度，直到新的行驶方向符合驾驶员的要求时，再将转向轮恢复到直线行驶位置。

这种由驾驶员操纵，转向轮偏转和回位的一整套机构，称为汽车转向系。

2 .类型、组成及系统的工作过程1）分类汽车转向系按转向能源的不同分为机械转向系和动力转向系两大类如果按照助力形式，又可以分为机械式（无助力），和动力式（有助力）两种，其中动力转向器又可以分为气压动力式、液压动力式、电动助力式、电液助力式等种类。

动力转向系统是兼用驾驶员体力和发动机(或电机)的动力为转向能源的转向系统，它是在机械转向系统的基础上加设一套转向加力装置而形成的。

2）基本组成机械转向系以驾驶员的体力作为转向能源。

机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成，图8-1为其一般布置情况示意图。

机械转向系示意图3.系统工作过程汽车转向时，驾驶员转动转向盘，通过转向轴、万向节和转向传动轴，将转向力矩输入转向器。

从转向盘到转向传动轴这一系列部件即属于转向操纵机构。

转向器中有1~2级啮合传动副，具有减速增力作用。

经转向器减速后的运动和增大后的力矩传到转向摇臂，再通过转向直拉杆传给固定于左转向节上的转向节臂，使左转向节及装于其上的左转向轮绕主销偏转。

左、右梯形臂的一端分别固定在左、右转向节上，另一端则与转向横拉杆作球铰链连接。

当左转向节偏转时，经梯形臂、横拉杆和梯形臂的传递，右转向节及装于其上的右转向轮随之绕主销同向偏转相应的角度。

转向摇臂、转向直拉杆、转向节臂、梯形臂和转向横拉杆总称为转向传动机构。

梯形臂，以及转向横拉杆和前轴构成转向梯形，其作用是在汽车转向时，使内、外转向轮按一定的规律进行偏转。

4.动力转向系动力转向系是兼用驾驶员体力和发动机动力作为转向能源的转向系。

动力转向系是在机械转向系的基础上加设一套转向加力器而构成的。

一转向系统概述汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。

1. 转向系统的基本组成(1)转向操纵机构主要由转向盘、转向轴、转向管柱等组成。

(2)转向器将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。

转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。

(3)转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

2. 转向系统的类型及工作原理按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。

(1)机械转向系统以驾驶员的体力(手力)作为转向能源的转向系统，其中所有传力件都是机械的。

图d-zx-17是一种机械式转向系统。

需要转向时，驾驶员对转向盘1施加一个转向力矩。

该力矩通过转向轴2输入转向器8。

从转向盘到转向传动轴这一系列部件和零件即属于转向操纵机构。

作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。

经转向器放大后的力和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器2)动力转向系统兼用驾驶员体力和发动机(或电机)的动力为转向能源的转向系统，它是在机械转向系统的基础上加设一套转向加力装置而形成的。

图d-zx-18为一种液压式动力转向系统示意图。

其中属于转向加力装置的部件是：转向油泵5、转向油管4、转向油罐6以及位于整体式转向器10内部的转向控制阀及转向动力缸等。

当驾驶员转动转向盘1时，转向摇臂9摆动，通过转向直拉杆11、横拉杆8、转向节臂7，使转向轮偏转，从而改变汽车的行驶方向。

1.方向盘2.转向轴3.转向中间轴4.转向油管5.转向油泵6.转向油罐7.转向节臂8.转向横拉杆9.转向摇臂10.整体式转向器11.转向直拉杆12.转向减振器与此同时，转向器输入轴还带动转向器内部的转向控制阀转动，使转向动力缸产生液压作用力，帮助驾驶员转向操纵。

第十三章汽车传动系统概述1．汽车传动系统的基本功用是什么？2．汽车传动系统有哪几种类型？各有什么特点？3．越野汽车4×4传动系统与普通汽车4×2传动系统相比，在结构上有哪些不同？第十四章离合器1．汽车传动系统中为什么要安装离合器？2．为何要求离合器从动部分的转动惯量要尽可能小？3．为了使离合器结合柔和，常采取什么措施？为了保证离合器良好的通风散热，在结构上可采取哪些措施？4．膜片弹簧离合器与螺旋弹簧离合器相比有何优缺点？拉式膜片弹簧离合器和推式膜片弹簧离合器在结构上有和不同？两者相比，有何优缺点？5．试以东风EQ1090E型汽车离合器为例，说明从动盘和扭转减振器的构造和作用。

6．离合器的操纵机构有哪几种？各有何特点？第十五章变速器分动器1．在普通变速器中，第二轴的前端为什么采用滚针轴承支撑？为了润滑滚针轴承，在结构上都采取了哪些措施？2．在变速器的同步器中，常把接合齿圈与常啮斜齿轮制成两体（二者通过花键齿连接），这是为什么？接合齿圈把由常啮斜齿轮传来的转矩传给接合套，但接合齿圈的齿宽较小而常啮斜齿轮的齿宽却较大，这是什么道理？3．在变速器中采取防止自动跳档的结构措施有哪些？既然有了这些措施，为什么在变速器的操纵机构中还要设置自锁装置？4．请按P.49图15-8红旗CA7220型轿车的016变速器绘制传动示意图。

第十六章液力机械传动和机械式无级变速器1．自动变速器的类型有哪些？各由哪些部分组成？2．试述液力变矩器的工作原理和液力变矩器特性。

3．在液力变矩器导轮的轴上为什么要装单向离合器？4．在汽车上采用液力机械变速器与采用普通机械变速器相比，有何优缺点？5．在液力变矩器中由于安装了导轮机构，故使涡轮的转矩不同于泵轮输入的转矩，你能用直观的方式说明此道理吗？6．简述CVT的工作原理。

第十七章万向传动装置1．举例说明万向传动装置主要应用在什么地方？2．试用一种与书中所述不同的方法来证明单十字轴式万向节传动的不等速性。

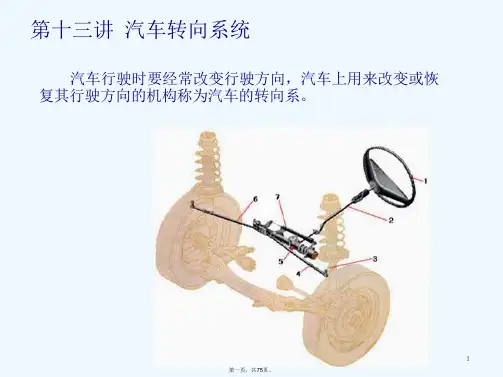

汽车转向系统各部分结构作用图解汽车转向系统各部分结构作用图解一.机械转向系统l.转向盘 2.安全转向轴 3.转向节 4.转向轮 5.转向节臂 6.转向横拉杆 7.转向减振器 8.机械转向器上图是一种机械式转向系统。

驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。

从转向盘到转向传动轴这一系列零件即属于转向操纵机构。

作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。

经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。

三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。

1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块 10.万向节 11.转向齿轮轴 12.向心球轴承 13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键与万向节*10和转向轴连接。

与转向齿轮啮合的转向齿条4水平布置，两端通过球头座3与转向横拉杆1相连。

弹簧7通过压块9将齿条压*在齿轮上，保证无间隙啮合。

弹簧的预紧力可用调整螺塞6调整。

当转动转向盘时，转向器齿轮11转动，使与之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。

中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6与左右转向横拉杆7相连。

在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连。

汽车构造（下）目录第十三章汽车传动系统概述第十四章离合器第十五章变速器与分动器第十七章万向传动装置第十八章驱动桥第十九章汽车行驶系统概述第二十章车架和承载式车身第二十一章车轮和车桥第二十二章悬架第二十三章汽车转向系统第二十四章汽车制动系统汽车构造（下）复习重点第十三篇.传动系传动系功能1.实现汽车增矩减速——主减速器2.实现汽车变速——变速器3.实现汽车倒车4.实现汽车差速——差速器5.必要时中断传动系统的动力传递——离合器传动系组成传动系（由离合器、变速器、传动轴和万向节组成的万向传动装置，以及安装在驱动桥壳中的主减速器、差速器和半轴组成。

）★汽车传动系主要是由离合器或液力变矩器、变速器、万向传动装置和驱动桥等装置组成。

传动系布置方案1.前置后轮驱动（FR）2.前置前轮驱动（FF）3.后置后轮驱动（RR）4.中置后轮驱动（MR）5.全轮驱动（nWD）★传动系类型（按传动元件的特征）①机械式②液力式③电力式第十四章（摩擦）离合器第一节摩擦离合器功用摩擦离合器功用①保证平稳起步②保证换挡时工作平顺③防止传动系过载摩擦离合器组成★摩擦离合器基本上是由主动部分、从动部分、压紧机构和操纵机构等四个部分构成的。

摩擦离合器基本类型按从动盘数目：按压紧弹簧结构形式：单盘离合器双盘离合器膜片弹簧离合器螺旋弹簧离合器推式膜片弹簧离合器拉式膜片弹簧离合器周布弹簧离合器中央弹簧离合器离合器的主、从动部分常处于接合状态。

摩擦离合器所能传递的最大转矩取决于摩擦面之间的最大静摩擦力矩。

在设计离合器时，除需保证传递发动机最大转矩外，还应满足_分离彻底、结合柔和及从动部分的转动惯量尽可能小.散热良好等性能要求。

1.离合器的主、从动部分常处于分离状态。

（）改正：离合器的主、从动部分常处于接合状态2．离合器的摩擦衬片上粘有油污后，可得到润滑。

（）改正：离合器的摩擦衬片上粘有油污后，会使离合器打滑而使其传动性能下降选择题（有一项或多项正确）1．离合器的主动部分包括（ABC ）。
