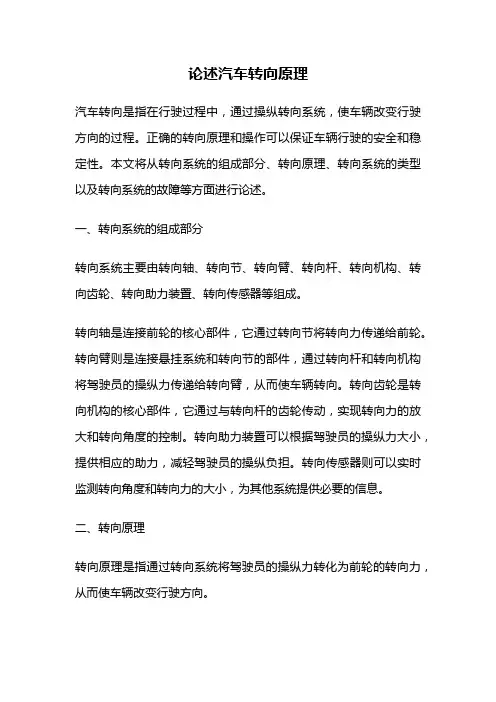

论述汽车转向原理汽车转向是指在行驶过程中，通过操纵转向系统，使车辆改变行驶方向的过程。
正确的转向原理和操作可以保证车辆行驶的安全和稳定性。
本文将从转向系统的组成部分、转向原理、转向系统的类型以及转向系统的故障等方面进行论述。
一、转向系统的组成部分转向系统主要由转向轴、转向节、转向臂、转向杆、转向机构、转向齿轮、转向助力装置、转向传感器等组成。
转向轴是连接前轮的核心部件，它通过转向节将转向力传递给前轮。
转向臂则是连接悬挂系统和转向节的部件，通过转向杆和转向机构将驾驶员的操纵力传递给转向臂，从而使车辆转向。
转向齿轮是转向机构的核心部件，它通过与转向杆的齿轮传动，实现转向力的放大和转向角度的控制。
转向助力装置可以根据驾驶员的操纵力大小，提供相应的助力，减轻驾驶员的操纵负担。
转向传感器则可以实时监测转向角度和转向力的大小，为其他系统提供必要的信息。
二、转向原理转向原理是指通过转向系统将驾驶员的操纵力转化为前轮的转向力，从而使车辆改变行驶方向。
在传统的机械转向系统中，驾驶员通过转动方向盘，使转向杆与转向机构产生相对转动。
转向机构中的转向齿轮将转动的力量传递给转向轴，再通过转向节传递给前轮，从而使车辆转向。
在现代的电动助力转向系统中，驾驶员的操纵力通过转向杆传递给转向助力装置，装置根据驾驶员的操纵力大小提供相应的助力。
助力装置通过电动机或液压泵等方式提供助力，使转向力更加轻便灵活，提高驾驶舒适性和安全性。
三、转向系统的类型根据转向机构的不同，转向系统可以分为机械转向系统、液压助力转向系统和电动助力转向系统等几种类型。
机械转向系统简单且可靠，适用于小型车辆。
它通过机械传动方式将驾驶员的操纵力传递给前轮，实现转向。
液压助力转向系统在机械转向系统的基础上增加了液压助力装置，通过液压泵和液压缸的作用，提供一定的助力，使转向更加轻便。
电动助力转向系统是目前汽车转向系统的主流。
它通过电动机驱动助力泵，通过电子控制单元控制助力装置，根据驾驶员的操纵力大小提供相应的助力，使转向更加灵活和舒适。

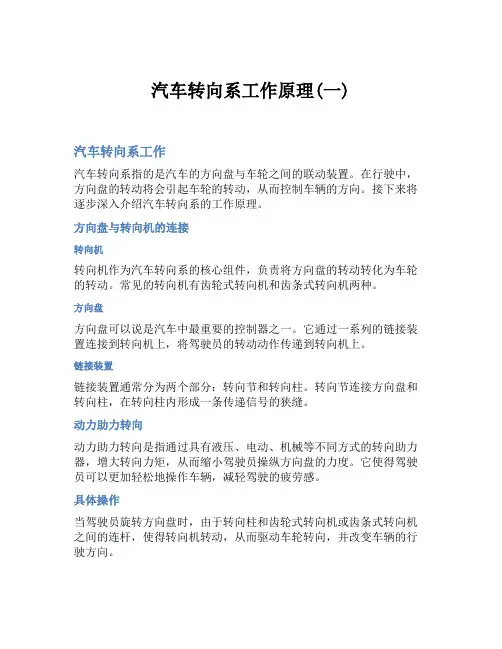

汽车转向系工作原理(一)汽车转向系工作汽车转向系指的是汽车的方向盘与车轮之间的联动装置。
在行驶中，方向盘的转动将会引起车轮的转动，从而控制车辆的方向。
接下来将逐步深入介绍汽车转向系的工作原理。
方向盘与转向机的连接转向机转向机作为汽车转向系的核心组件，负责将方向盘的转动转化为车轮的转动。
常见的转向机有齿轮式转向机和齿条式转向机两种。
方向盘方向盘可以说是汽车中最重要的控制器之一。
它通过一系列的链接装置连接到转向机上，将驾驶员的转动动作传递到转向机上。
链接装置链接装置通常分为两个部分：转向节和转向柱。
转向节连接方向盘和转向柱，在转向柱内形成一条传递信号的狭缝。
动力助力转向动力助力转向是指通过具有液压、电动、机械等不同方式的转向助力器，增大转向力矩，从而缩小驾驶员操纵方向盘的力度。
它使得驾驶员可以更加轻松地操作车辆，减轻驾驶的疲劳感。
具体操作当驾驶员旋转方向盘时，由于转向柱和齿轮式转向机或齿条式转向机之间的连杆，使得转向机转动，从而驱动车轮转向，并改变车辆的行驶方向。
结语汽车转向系不仅仅是一款简单的机械装置，其中还包含了多种工作原理和构造。
对其进行深入研究，不仅可以给我们带来驾驶的便利，还有助于我们更好地了解汽车的结构和功能。
汽车转向系工作（续）在上一篇文章中，我们介绍了汽车转向系的基本构造和工作原理，以及加装动力助力转向装置的作用。
在本文中，我们将更深入地了解汽车转向系统的细节和注意事项。
转向机构的细节齿轮式转向机和齿条式转向机的区别齿轮式转向机是指由齿轮传动，将方向盘的旋转转化为车轮的旋转的转向机型号。
而齿条式转向机是依靠齿条相应滑动，与之关联的是付诸任何转向操作。
两者的最主要区别在于，齿轮式转向机更为精确，因为它使用了一个齿轮与其他齿轮相互配合并运转。
齿条式转向机运用齿条与齿轮之间的相互作用，高速旋转能带来一些更增分的力量和耐用度。
液压式转向、电动转向和机械式转向上文提到的动力助力转向机制，包括液压式转向、电动转向和机械式转向。

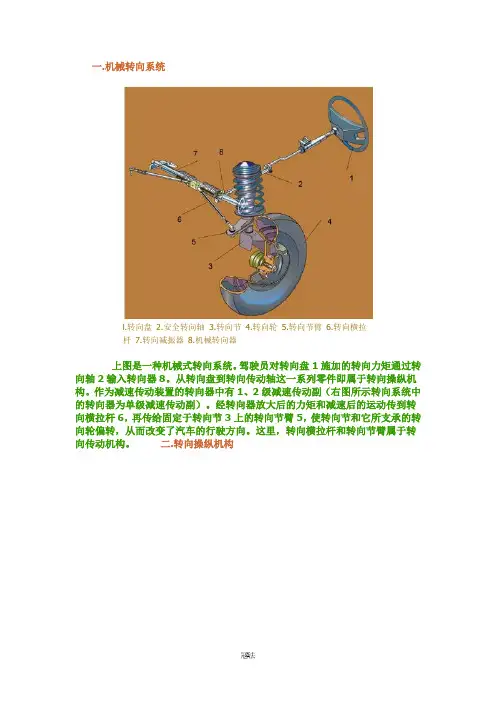

一.机械转向系统l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器上图是一种机械式转向系统。
驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。
从转向盘到转向传动轴这一系列零件即属于转向操纵机构。
作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。
经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。
这里，转向横拉杆和转向节臂属于转向传动机构。
二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。
三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。
1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块10.万向节11.转向齿轮轴12.向心球轴承13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键与万向节*10和转向轴连接。
与转向齿轮啮合的转向齿条4水平布置，两端通过球头座3与转向横拉杆1相连。
弹簧7通过压块9将齿条压*在齿轮上，保证无间隙啮合。
弹簧的预紧力可用调整螺塞6调整。
当转动转向盘时，转向器齿轮11转动，使与之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。
中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6与左右转向横拉杆7相连。
在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连。
（d-zx-6）1.万向节*2.转向齿轮轴3.调整螺母4.向心球轴承5.滚针轴承6.固定螺栓7.转向横拉杆8.转向器壳体9.防尘套10.转向齿条11.调整螺塞12.锁紧螺母13.压紧弹簧14.压块循环球式转向器循环球式转向器是目前国内外应用最广泛的结构型式之一，一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。

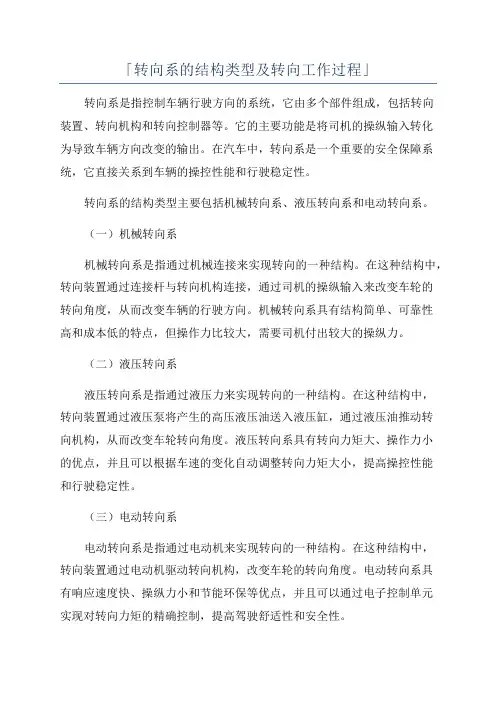

「转向系的结构类型及转向工作过程」转向系是指控制车辆行驶方向的系统，它由多个部件组成，包括转向装置、转向机构和转向控制器等。
它的主要功能是将司机的操纵输入转化为导致车辆方向改变的输出。
在汽车中，转向系是一个重要的安全保障系统，它直接关系到车辆的操控性能和行驶稳定性。
转向系的结构类型主要包括机械转向系、液压转向系和电动转向系。
（一）机械转向系机械转向系是指通过机械连接来实现转向的一种结构。
在这种结构中，转向装置通过连接杆与转向机构连接，通过司机的操纵输入来改变车轮的转向角度，从而改变车辆的行驶方向。
机械转向系具有结构简单、可靠性高和成本低的特点，但操作力比较大，需要司机付出较大的操纵力。
（二）液压转向系液压转向系是指通过液压力来实现转向的一种结构。
在这种结构中，转向装置通过液压泵将产生的高压液压油送入液压缸，通过液压油推动转向机构，从而改变车轮转向角度。
液压转向系具有转向力矩大、操作力小的优点，并且可以根据车速的变化自动调整转向力矩大小，提高操控性能和行驶稳定性。
（三）电动转向系电动转向系是指通过电动机来实现转向的一种结构。
在这种结构中，转向装置通过电动机驱动转向机构，改变车轮的转向角度。
电动转向系具有响应速度快、操纵力小和节能环保等优点，并且可以通过电子控制单元实现对转向力矩的精确控制，提高驾驶舒适性和安全性。
转向工作过程是指转向系在车辆行驶过程中的工作原理和过程。
在车辆行驶过程中，司机通过方向盘向转向装置输送操纵输入，转向装置将操纵力转化为信号，传送到转向机构和转向控制器。
转向机构根据转向装置的信号，通过机械或液压或电动的方式，改变车轮的转向角度。
当司机转动方向盘时，转向机构会将转向力矩传递给车轮，车轮随之改变转向角度，从而导致车辆的行驶方向改变。
转向控制器是转向系的控制中心，它根据转向装置的信号和车辆行驶状态的反馈信息，通过电子控制单元实时计算车轮转向角度，控制转向机构的工作状态，并根据需要调整转向力矩的大小。
