《汽车构造》电子教案-机械转向系统教案章节：一、机械转向系统的概述教学目标：1. 了解机械转向系统的定义和作用。
2. 掌握机械转向系统的组成部分及工作原理。
教学内容：1. 机械转向系统的定义和作用：机械转向系统是汽车转向系统的一种，它通过机械连接实现转向操作，使汽车能够改变行驶方向。
2. 机械转向系统的组成部分：机械转向系统主要由转向操纵机构、转向器、转向传动机构等组成。
3. 机械转向系统的工作原理：转向操纵机构产生的转向力通过转向器放大，传递给转向传动机构，使车轮产生转向运动。
教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的定义和作用。
2. 教师通过图示和讲解，向学生介绍机械转向系统的组成部分。
3. 教师通过动画和实际操作演示，向学生讲解机械转向系统的工作原理。
教学评估：1. 教师可以通过提问方式检查学生对机械转向系统的定义和作用的理解。
2. 教师可以通过提问方式检查学生对机械转向系统的组成部分的记忆。
3. 教师可以通过实际操作演示，检查学生对机械转向系统工作原理的理解。
教案章节：二、机械转向系统的分类教学目标：1. 了解机械转向系统的分类及特点。
2. 掌握不同类型机械转向系统的组成和应用。
教学内容：1. 机械转向系统的分类：机械转向系统可分为两大类，一类是机械式转向系统，另一类是液压助力转向系统。
2. 机械式转向系统的特点：机械式转向系统结构简单，可靠性高，但转向助力较小，适用于小型车辆。
3. 液压助力转向系统的特点：液压助力转向系统具有较大的转向助力，适用于大型车辆和高速行驶。
教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的分类及特点。
2. 教师通过图示和讲解，向学生介绍不同类型机械转向系统的组成和应用。
教学评估：1. 教师可以通过提问方式检查学生对机械转向系统分类及特点的理解。
2. 教师可以通过提问方式检查学生对不同类型机械转向系统组成和应用的记忆。
教案章节：三、机械转向系统的组成部件教学目标：1. 了解机械转向系统各组成部件的功能。

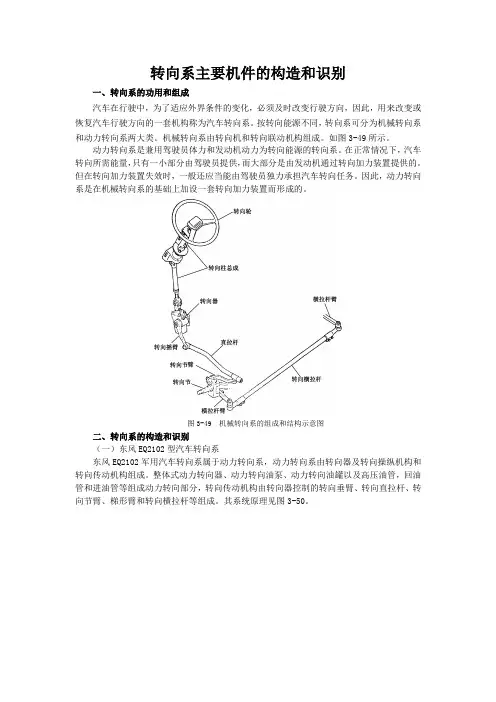

汽车转向系统各部分结构作用图解[ 04-11-8 17:37 ]太平洋汽车网来源: 清华大学CAR 责任编辑: shenyunfeng一.机械转向系统l.转向盘2.安全转向轴3.转向节4.转向轮5.转向节臂6.转向横拉杆7.转向减振器8.机械转向器上图是一种机械式转向系统。
驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。
从转向盘到转向传动轴这一系列零件即属于转向操纵机构。
作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。
经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。
这里，转向横拉杆和转向节臂属于转向传动机构。
二.转向操纵机构转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。
三.机械转向器齿轮齿条式转向器齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。
1.转向横拉杆2.防尘套3.球头座4.转向齿条5.转向器壳体6.调整螺塞7.压紧弹簧8.锁紧螺母9.压块10.万向节11.转向齿轮轴12.向心球轴承13.滚针轴承两端输出的齿轮齿条式转向器如图d-zx-5所示，作为传动副主动件的转向齿轮轴11通过轴承12和13安装在转向器壳体5中，其上端通过花键与万向节叉10和转向轴连接。
与转向齿轮啮合的转向齿条4水平布置，两端通过球头座3与转向横拉杆1相连。
弹簧7通过压块9将齿条压靠在齿轮上，保证无间隙啮合。
弹簧的预紧力可用调整螺塞6调整。
当转动转向盘时，转向器齿轮11转动，使与之啮合的齿条4沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向。
中间输出的齿轮齿条式转向器如图d-zx-6所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓6与左右转向横拉杆7相连。
目录一、总论 (3)（一）汽车的分类 (3)（二）汽车的组成 (3)（三）汽车行驶的基本原理 (3)二、发动机的工作原理和总体构造 (3)（一）发动机的定义 (3)（二）发动机的基本组成 (3)（三）发动机的工作原理 (4)三、曲柄连杆机构 (5)四、配气机构 (5)五、供给系 (6)（一）功用 (6)（二）可燃混合气体成分与发动机性能的关系 (7)（三）电控燃油喷射系统的分类 (8)七、点火系 (8)（一）点火提前角 (8)（二）点火工作原理 (9)八、冷却系 (9)（一）冷却系的功用 (9)（二）冷却系的组成 (9)（三）冷却强度调节装置 (10)（四）节温器大小循环 (10)九、润滑系 (10)（一）润滑系的主要功用 (10)（二）全流式、分流式 (11)十一、离合器 (11)（一）离合器的功用 (11)（二）摩擦离合器 (11)（三）膜片弹簧离合器的工作原理 (11)十二、变速器 (12)（一）功用 (12)（二）分类 (12)（三）组成 (12)（四）三轴式变速器 (13)（五）两轴式变速器 (13)（六）无同步器时变速器的换挡过程 (13)（七）同步器 (14)十三、万向传动装置 (15)（一）概念 (15)（二）普通十字万向节的特点 (15)（三）等速万向节分类 (15)十四、驱动桥 (16)（一）组成 (16)（二）功用 (16)（三）型式 (16)（四）普通齿轮式差速器 (16)（五）车桥半轴的分类 (16)十五、车桥与车轮 (17)（一）车桥功用 (17)（二）转向桥 (17)（三）转向轮 (17)十六、悬架 (17)（一）功用 (17)（二）组成 (17)（三）分类 (17)（四）非独立悬架 (18)（五）独立悬架 (18)（六）半独立悬架 (19)十七、转向系 (19)（一）功用 (19)（二）类型 (19)（三）概念 (19)（四）转向器的分类 (20)十八、制动系 (20)（一）功用 (20)（二）制动系的基本组成 (20)（三）液压制动 (20)（四）制动器的分类及特点 (21)（五）制动系按动力来源分 (21)一、总论（一）汽车的分类1.按设计用途分类: 普通运输汽车（轿车、客车、货车）；专用汽车；特种用途汽车（竞赛汽车、娱乐汽车）。
1、无梁式车架（承载式车架）以车身兼代车架，所有的总成和零件都安装在车身上，作用于车身的各种力和力矩均由车身承受。
2、机械转向系转向能源是驾驶员的体力，是由转向操纵机构、转向器和转向传动机构三部分组成。
3、动力转向系是在机械转向系的基础上加装了一套转向加力装置，而转向加力装置包括转向油罐、转向油泵、转向控制阀和转向动力缸。
4、最小转弯半径当外转向轮偏转到最大允许转角时的转弯半径称为最小转弯半径。
5、轮缸式制动器以制动轮缸作为制动蹄张开机构（促动装置）的制动器称为轮缸式制动器。
6、凸轮式制动器以制动凸轮作为制动蹄张开机构（促动装置）的制动器称为凸轮式制动器。
7、领从蹄式制动器制动鼓正向和反向旋转时都有一个领蹄和一个从蹄的制动器。
8、定钳盘式制动器制动钳本身的轴向位置固定，轮缸固定在制动盘两侧，除活塞和制动块外无滑动体。
9、浮钳盘式制动器制动钳本身的轴向处于浮动状态，制动缸装在制动钳内侧，制动时沿主销滑移，从而达到制动。
10、制动力人为控制的在车轮与地面之间产生的阻碍汽车运动的外力，这个力称为制动力11、制动器产生阻碍车辆运动或运动趋势的力的部件。
12、主销内倾：主销在前轴上安装时，在汽车横向平面内，其上端略向内倾斜一个角度，称之为主销内倾。
13、转向半径：从转向中心到转向外轮中心面的距离14、汽车制动：使行驶中的汽车减速甚至停车；使下坡行驶的汽车的速度保持稳定；以及使已停驶的汽车保持原地不动，这些作用统称为汽车制动。
15、承载式车身：零部件都安装再车身上，全部作用力由车身承受，车身上的所有构件都是都是承载的，这种车身称之为承载式车身。
16.?主销后倾角：在汽车纵向平面内，主销轴线和地面垂直线的夹角。
17.?独立悬架：车桥做成断开的，每一侧的车轮可以单独的通过弹性悬架与车架（或车身）相连，两轮可彼此独立地相对于车架上下跳动。
转向盘自由行程：在整个转向系中，各传动件之间都必然存在着装配间隙，这一阶段是转向盘空转阶段。
