架空输电线路测量中一些问题的解析处理
俞葆国
(山西省电力勘测设计院,太原,030002)
【摘 要】在架空线路中,因地形条件限制,有的被交叉跨越的管线不能实测,本文着重就这些常见问题,提出解析处理方法。
【关键词】架空线路 测量 解析处理
1、问题的提出
在架空输电线路测量中,可能会遇到图1、图2所示意或类似的情景,即拟建输电线
路与原有线缆(或管线等)的交叉点因落在深沟里,无法直接测量,使交叉点位置,线高和交叉角等元系不能计算,直接影响着线路电气专业人员的排位。有的同志用经验目估这些
无素,往往很不准确,也很不科学,不可取。
2、解析法计算
这些问题是可通过解析法解决的。图1与图2的解析原理类似,这里以图1作例论述。
方法
只在方向桩Z摆。40三晋测绘 1998年第3期
1:
1图中:Z1、Z2为拟建线路方向;
Z1为线路方向桩,其累距和高程已知;
P点拟建线路与原有线路的交叉点;
作业中,在方向桩Z1摆站,可测得Z1～A和Z1～B的半距LZ1A和LZ1B,及
α1,
在△AZ1B中,用余弦定理求得得LAB=LAZ12+LBZ12-2×LAZ1×LBZ1×losαA、B位
置已知,则有A、B两点的偏距YA=LAE1×sinα2,YB=LBZ1×sinα1。
用相似三角形原理YAYB=LAPLAB-LAP,
LAP=YA+YBYA×LAB;
求LAP后,则可在△PZ1A中
用正弦定理LZ1Psinα3=LAPsinα2,求得α3,
即而再利用余弦定理可求出LZ1P这样所需元素就可分别求得:交叉点P点累距XP=XZ1+LZ1P;
拟建线路与原有线缆的交叉角A=180°-α2-α3;
交叉点P点线高HP=HZ1+i+LZ1P×lgQ(其中i为Z1点仪器高,Q高P点线高垂直角,需实测)。
方法2:可在A点高摆一,α3和LAB可直接实测,这样问题就简化多了,求解元素的方
法与方法1相同,就不再赘述。
方法1与方法2比较:方法1只需在方向桩摆一即可解决问题,而方法2虽高摆一,但使内业计算简化了许多。

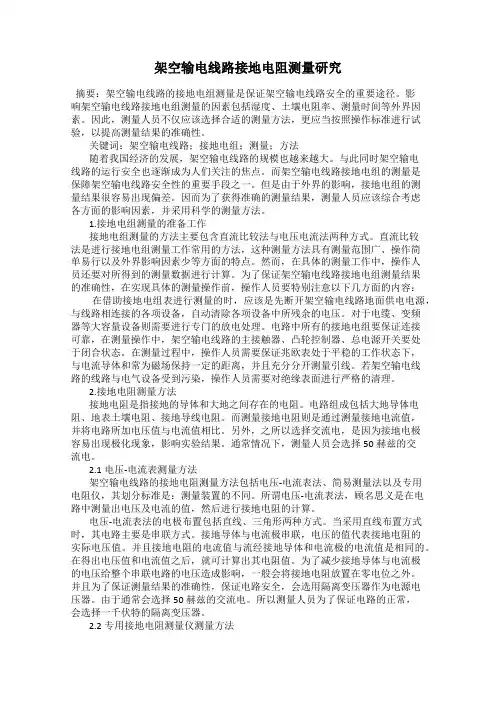

架空输电线路接地电阻测量研究
摘要：架空输电线路的接地电组测量是保证架空输电线路安全的重要途径。影响架空输电线路接地电组测量的因素包括湿度、土壤电阻率、测量时间等外界因素。因此，测量人员不仅应该选择合适的测量方法，更应当按照操作标准进行试验，以提高测量结果的准确性。
关键词：架空输电线路；接地电组；测量；方法
随着我国经济的发展，架空输电线路的规模也越来越大。与此同时架空输电线路的运行安全也逐渐成为人们关注的焦点。而架空输电线路接地电组的测量是保障架空输电线路安全性的重要手段之一。但是由于外界的影响，接地电组的测量结果很容易出现偏差。因而为了获得准确的测量结果，测量人员应该综合考虑各方面的影响因素，并采用科学的测量方法。
1.接地电组测量的准备工作
接地电组测量的方法主要包含直流比较法与电压电流法两种方式。直流比较法是进行接地电组测量工作常用的方法，这种测量方法具有测量范围广、操作简单易行以及外界影响因素少等方面的特点。然而，在具体的测量工作中，操作人员还要对所得到的测量数据进行计算。为了保证架空输电线路接地电组测量结果的准确性，在实现具体的测量操作前，操作人员要特别注意以下几方面的内容：
在借助接地电组表进行测量的时，应该是先断开架空输电线路地面供电电源，与线路相连接的各项设备，自动清除各项设备中所残余的电压。对于电缆、变频器等大容量设备则需要进行专门的放电处理。电路中所有的接地电组要保证连接可靠，在测量操作中，架空输电线路的主接触器、凸轮控制器、总电源开关要处于闭合状态。在测量过程中，操作人员需要保证兆欧表处于平稳的工作状态下，与电流导体和常为磁场保持一定的距离，并且充分分开测量引线。若架空输电线路的线路与电气设备受到污染，操作人员需要对绝缘表面进行严格的清理。
2.接地电阻测量方法
接地电阻是指接地的导体和大地之间存在的电阻。电路组成包括大地导体电阻、地表土壤电阻、接地导线电阻。而测量接地电阻则是通过测量接地电流值，并将电路所加电压值与电流值相比。另外，之所以选择交流电，是因为接地电极容易出现极化现象，影响实验结果。通常情况下，测量人员会选择50赫兹的交流电。
架空输电线路接地电阻测量研究
摘要：架空输电线路的接地电组测量是保证架空输电线路安全的重要途径。影响架空输电线路接地电组测量的因素包括湿度、土壤电阻率、测量时间等外界因素。因此，测量人员不仅应该选择合适的测量方法，更应当按照操作标准进行试验，以提高测量结果的准确性。
关键词：架空输电线路；接地电组；测量；方法
随着我国经济的发展，架空输电线路的规模也越来越大。与此同时架空输电线路的运行安全也逐渐成为人们关注的焦点。而架空输电线路接地电组的测量是保障架空输电线路安全性的重要手段之一。但是由于外界的影响，接地电组的测量结果很容易出现偏差。因而为了获得准确的测量结果，测量人员应该综合考虑各方面的影响因素，并采用科学的测量方法。
1.接地电组测量的准备工作
接地电组测量的方法主要包含直流比较法与电压电流法两种方式。直流比较法是进行接地电组测量工作常用的方法，这种测量方法具有测量范围广、操作简单易行以及外界影响因素少等方面的特点。然而，在具体的测量工作中，操作人员还要对所得到的测量数据进行计算。为了保证架空输电线路接地电组测量结果的准确性，在实现具体的测量操作前，操作人员要特别注意以下几方面的内容：
在借助接地电组表进行测量的时，应该是先断开架空输电线路地面供电电源，与线路相连接的各项设备，自动清除各项设备中所残余的电压。对于电缆、变频器等大容量设备则需要进行专门的放电处理。电路中所有的接地电组要保证连接可靠，在测量操作中，架空输电线路的主接触器、凸轮控制器、总电源开关要处于闭合状态。在测量过程中，操作人员需要保证兆欧表处于平稳的工作状态下，与电流导体和常为磁场保持一定的距离，并且充分分开测量引线。若架空输电线路的线路与电气设备受到污染，操作人员需要对绝缘表面进行严格的清理。
2.接地电阻测量方法
接地电阻是指接地的导体和大地之间存在的电阻。电路组成包括大地导体电阻、地表土壤电阻、接地导线电阻。而测量接地电阻则是通过测量接地电流值，并将电路所加电压值与电流值相比。另外，之所以选择交流电，是因为接地电极容易出现极化现象，影响实验结果。通常情况下，测量人员会选择50赫兹的交流电。
输电线路施工测量
输电线路施工测量工作包括：
线路施工复测、分坑测量、基础的操平找正及杆塔检查、架空线弧垂观测、交叉跨越测量等。
一、线路杆塔桩复测
线路杆塔桩位置是根据线路断面图、架空线弧垂曲线模型板参照地物、地貌、地质及其他有关技术参数比较而设计的，经过现场实际校核和测定后确定的。
由于从设计、定桩到施工，相隔了一段较长的时间，可能发生桩位偏移或丢失等情况。因此在线路施工前，应对杆塔中心桩的位置进行复核。
（一）直线杆塔桩位复测
直线杆塔桩位复测是以两相邻的直线桩为基准，检查杆塔中心桩位置是否在线路的中心线上。
测量方法可采用正、倒镜法或测量其水平角，若实测的水平角超过允许的误差值（1800±1'）时，必须予以纠正。
（二）档距和标高的复测
线路上杆塔的高度是根据杆塔地面标高及档距间的最大弧垂曲线，利用断面图而确定的。
在线路施工前，应复测两相邻杆塔中心桩间的平距，其偏差不应大于设计档距的1%；复测两杆塔间被跨越物及相邻两杆塔位的标高，其偏差不应大于0.5m。
（三）转角杆塔桩复测
转角杆塔桩复测是用一测回法复测转角的水平角度值，其与设计值的偏差不应大于1'30〃。
在复测中若发现杆塔桩丢失或移动，应及时进行补桩。
二、分坑测量
一条线路上的杆塔类型很多，而杆塔基础的形式又取决于杆塔的类型。 分坑测量依据设计部门编制的线路杆塔明细表进行，明细表注明了每根杆塔基础的型号和洞深，这些数据是分坑测量的主要依据。
分坑测量包括坑口放样数据计算和坑位测量。
（一）坑口放样数据计算
（二）坑位测量
杆塔有铁塔与拉线杆两大类。因此，杆塔基础有主杆与拉线基础坑之分。 三、架空线弧垂观测
输电线路全线杆塔组立完毕，经检查合格之后，在杆塔上要架设导线和避雷线。
在架线工程中包括：放线、紧线、弧垂观测和附件安装等工作。
（一）弧垂的概念
简单地说，弛度就是架线后架空线的松弛程度。考虑到热胀冷缩，架空线不可能是直线，而是呈现大小不同的弧形，这个弧形就是弛度的表现，因此弛度亦称弧垂。
