配电线路架空输电线路基本知识

一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。

新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。

在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。

它由、、、、等组成。

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大（以减小电晕放电）。

超高压输电则多采用分裂导线。

架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。

绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。

每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。

架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。

杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。

杆塔全高指杆塔呼称高与塔头的高度之和。

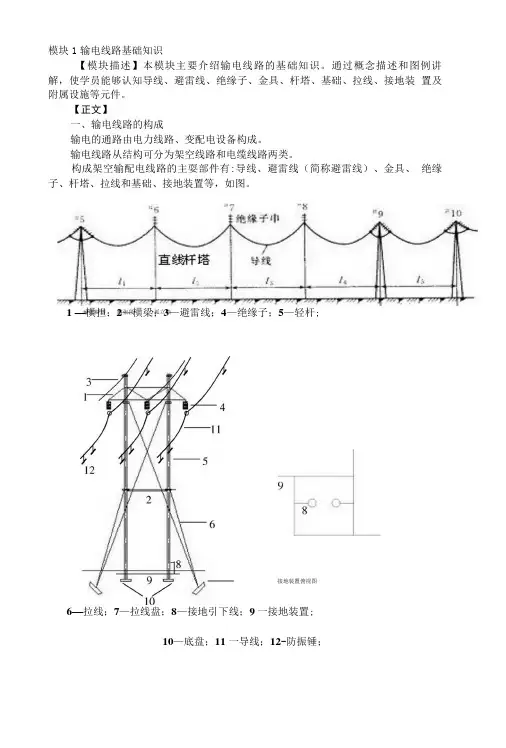

接地装置俯视图模块1输电线路基础知识【模块描述】本模块主要介绍输电线路的基础知识。

通过概念描述和图例讲 解，使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装 置及附属设施等元件。

【正文】一、输电线路的构成输电的通路由电力线路、变配电设备构成。

输电线路从结构可分为架空线路和电缆线路两类。

构成架空输配电线路的主耍部件有:导线、避雷线（简称避雷线）、金具、 绝缘子、杆塔、拉线和基础、接地装置等，如图。

1 —横担；2—横梁；3—避雷线；4—绝缘子；5—轻杆;6—拉线；7—拉线盘；8—接地引下线；9一接地装置;10—底盘；11 一导线；12-防振锤；耐张杆塔 耐张段 •孤立档3*接地装置俯视图-□□- -□ EZh91 一避雷线；2—双分裂导线；3 —塔头；4一绝缘子;5—塔身；6—塔腿；7—接地引下线；8—接地装置;9 一基础；10—间隔棒; 二、各部件作用及分类（―）、导线导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经 常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质 的侵蚀。

因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度 和防腐性能。

H 前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜 和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性 能强，重量轻等特点。

现在的输电线路多采用屮心为机械强度高的钢线，周囤是电导率较高的硬铝 绞线的钢芯铝绞线，如图0-2所示。

钢芯铝绞线比铜线电导率略小，但是具有机 械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。

钢芯铝绞线由于 其抗拉强度大，弧垂小，所以可以使档距放大。

钢芯铝绞线按其铝、钢截面比的不同，分为正常型（LGJ ）、力躍型（LGJJ ）、 轻型（LGJQ ）三种。

在高压输电线路中，采用正常型较多。

在超高压线路中采用 轻型较多。

在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。

输电线路入门必备基础知识一、输电线路简介1.定义输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。

按结构形式，输电线路分为架空输电线路和电缆线路。

按照输送电流的性质，输电分为交流输电和直流输电。

19世纪80年代首先成功地实现了直流输电。

但由于直流输电的电压在当时技术条件下难于继续提高，以致输电能力和效益受到限制。

19世纪末，直流输电逐步为交流输电所代替。

交流输电的成功，迎来了20世纪电气化社会的新时代。

1.电压等级输电的基本过程是创造条件使电磁能量沿着输电线路的方向传输。

线路输电能力受到电磁场及电路的各种规律的支配。

以大地电位作为参考点(零电位）,线路导线均需处于由电源所施加的高电压下,称为输电电压。

国内一般将电压等级分为35kV，66 kV，110 kV，220 kV，330 kV，500 kV，750 kV，±800 kV，1000 kV等。

欧洲采用110kV，220 kV，330 kV，400（380）kV等电压等级。

从发展过程看，输电电压等级大约以两倍的关系增长。

当发电量增至4倍左右时，即出现一个新的更高的电压等级。

通常将35 kV -220 kV的输电线路称为高压线路（HV）,330 kV -750KV的输电线路称为超高压线路（EHV）,750KV以上的输电线路称为特高压线路（UHV）。

一般地说，输送电能容量越大，线路采用的电压等级就越高。

采用超高压输电，可有效的减少线损，降低线路单位造价，少占土地，使线路走廊得到充分利用。

2.如何快速确定输电线路电压等级总体来说，如果看不到线路中铁塔上标示的铭牌，区分电压等级最容易看的是导线分裂数，最准确能判断的是绝缘子。

（1）绝缘子的数量1片绝缘子可以承受1-1.5万伏特的电压。

不过不同地区不同环境，或者不同类型的绝缘子，要求的片数也不同。

如高海拔地区或者重要的塔，片数一般要增加。

合成绝缘子基本可按照绝缘子长度进行区分。

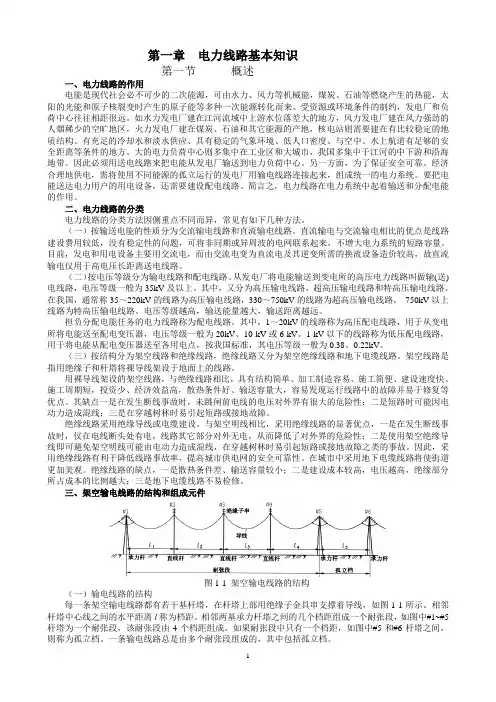

第一章电力线路基本知识第一节概述一、电力线路的作用电能是现代社会必不可少的二次能源，可由水力、风力等机械能，煤炭、石油等燃烧产生的热能，太阳的光能和原子核裂变时产生的原子能等多种一次能源转化而来。

受资源或环境条件的制约，发电厂和负荷中心往往相距很远。

如水力发电厂建在江河流域中上游水位落差大的地方，风力发电厂建在风力强劲的人烟稀少的空旷地区，火力发电厂建在煤炭、石油和其它能源的产地，核电站则需要建在有比较稳定的地质结构、有充足的冷却水和淡水供应、具有稳定的气象环境、低人口密度、与空中、水上航道有足够的安全距离等条件的地方。

大的电力负荷中心则多集中在工业区和大城市，我国多集中于江河的中下游和沿海地带。

因此必须用送电线路来把电能从发电厂输送到电力负荷中心。

另一方面，为了保证安全可靠、经济合理地供电，需将使用不同能源的孤立运行的发电厂用输电线路连接起来，组成统一的电力系统。

要把电能送达电力用户的用电设备，还需要建设配电线路。

简言之，电力线路在电力系统中起着输送和分配电能的作用。

二、电力线路的分类电力线路的分类方法因侧重点不同而异，常见有如下几种方法。

（一）按输送电能的性质分为交流输电线路和直流输电线路。

直流输电与交流输电相比的优点是线路建设费用较低，没有稳定性的问题，可将非同期或异周波的电网联系起来，不增大电力系统的短路容量。

目前，发电和用电设备主要用交流电，而由交流电变为直流电及其逆变所需的换流设备造价较高，故直流输电仅用于高电压长距离送电线路。

（二）按电压等级分为输电线路和配电线路。

从发电厂将电能输送到变电所的高压电力线路叫做输(送)电线路，电压等级一般为35kV及以上。

其中，又分为高压输电线路，超高压输电线路和特高压输电线路。

在我国，通常称35～220kV的线路为高压输电线路，330～750kV的线路为超高压输电线路，750kV以上线路为特高压输电线路。

电压等级越高，输送能量越大，输送距离越远。

担负分配电能任务的电力线路称为配电线路。

输配电线路知识1、简单介绍50万伏（500kV）超高压电力导体：1.架空线：无绝缘、裸露的金属导体，在空中架设，以绝缘子串固定在铁塔上，以空气为绝缘。

主要优点：成本低。

缺点是占用土地资源（线路走廊）较多，影响城市市容。

2.电力电缆：采用绝缘介质将金属导体与外界隔离，敷设在地面或地下。

主要优点，敷设较方便，占用土地资源较少，不影响城市市容。

缺点是成本太高。

就安全性方面来说，目前行内认为，由于材料和制造工艺等方面的原因，架空线的安全性优于电力电缆、其故障率也远远低于电力电缆。

此外，目前还有一种“管道绝缘母线”，是在导体和金属外壳间充以SF6气体（或其它）作为绝缘介质。

成本更高。

2、为什么高压输电铁塔不带电？高压输电导线是用绝缘子(瓷瓶串)固定在铁塔上的,电压等级越高,瓷瓶串越长,用来和铁塔保持必要的安全距离,另外铁塔具有良好可靠的接地系统,可以消除感应电流,所以铁塔是不会带电的.3、高压输电铁塔下听见的“兹兹”声是怎么回事呢？在高压线输电时,附近会产生较强的50Hz电磁场,3根高压线的电磁场互相作用,使高压线产生50Hz 的振动,发出声音，任何导体通过任何大小的交变电流，在其周围都会产生电磁场，都会对附近的导体产生力的作用，“电晕放电”是可以“听到”和“看到”的。

城市里的10kV、35kV的配电线不容易观察到的原因是：1、不太严重；2、环境的背景亮度、噪音（可听声音）比较大。

在郊区，夜晚在220kV,500kV的高压输电线附近应该能观察到。

真正体会电晕要走近220kV上变电站的开关区。

输电系统的电晕会引起电能损失，但要降低电晕会引起工程造价的提高。

这里是如何平衡的问题。

当输电系统全部改用GIS(气体绝缘系统）和电缆以后，就不会有电晕放电现象。

因为在这样的系统中高电位金属体是不会暴露在大气中的。

目前只要电晕放电不发展到火花放电就不会有“供电局会立即组织抢修，排除故障”一说。

其实在家用电器中也有应用电晕放电的地方。

（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送，供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。

35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。

1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。

它将发电厂和电网负荷之间的距离克服了。

输电线路是现代电力系统的关键组成部分，它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。

本文将探讨输电线路的基础知识。

一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。

输电线路由高压、中压和低压线缆组成。

1. 高压线路：高压线路顾名思义是指输电时使用的电线，电压是110kV、220kV、330kV、500kV，也有几个特高压等级的电压（1000kV和1200kV）。

高压火线通常由钢塔或混凝土杆支撑。

2. 中压线路：中压电线用于电网，通常在配电站或变电站和终端之间。

电压在10kV至35kV之间。

与高压电线相比，杆塔数量较少且较矮。

3. 低压线路：低压线路指其电压在1000V以下。

在城市中发现，这些电线经常附着在杆子或建筑物上并且通过变压器降压。

二、输电线路的分类根据功率的大小和输电距离的远近，输电线路可以分为三类：1. 高压长距离输电线路：输电距离长，功率大，适用于将电能从发电站输送到不同地区。

在负荷较大的情况下，需要使用高压线路。

2. 中压短距离输电线路：比高压线路更为常见，用于在城市和城市之间输电。

这些线路使我们的日常生活受益，例如电路、电视、电话等。

3. 低压电力线：随处可见。

这些电线用于为家庭和商业设施提供电力。

三、输电线路的材料输电线路最常用的材料是铝和铜。

铜是材料的优选，但成本过高。

铝比钢轻，价格适中，耐腐蚀性好且有良好的导电性。

四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成：1. 单线地线：这是一种常见的输电线路，包括带有单一中性导线的杆塔和可调节的“三角形”线路。

2. 双回路：双回路输电线路包括两个平行的电缆并联运转。

3. 转角塔：这种拓扑结构允许电线沿着特定的角度进行弯曲，使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。

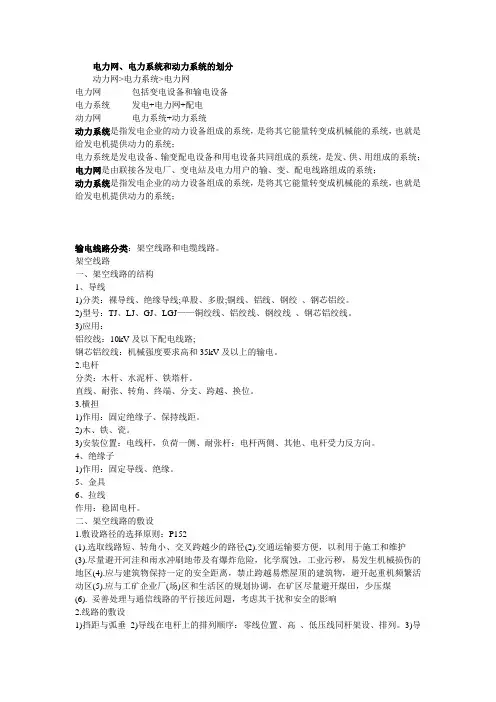

电力网、电力系统和动力系统的划分动力网>电力系统>电力网电力网包括变电设备和输电设备电力系统发电+电力网+配电动力网电力系统+动力系统动力系统是指发电企业的动力设备组成的系统，是将其它能量转变成机械能的系统，也就是给发电机提供动力的系统；电力系统是发电设备、输变配电设备和用电设备共同组成的系统，是发、供、用组成的系统；电力网是由联接各发电厂、变电站及电力用户的输、变、配电线路组成的系统；动力系统是指发电企业的动力设备组成的系统，是将其它能量转变成机械能的系统，也就是给发电机提供动力的系统；输电线路分类：架空线路和电缆线路。

架空线路一、架空线路的结构1、导线1)分类：裸导线、绝缘导线;单股、多股;铜线、铝线、钢绞、钢芯铝绞。

2)型号：TJ、LJ、GJ、LGJ——铜绞线、铝绞线、钢绞线、钢芯铝绞线。

3)应用：铝绞线：10kV及以下配电线路;钢芯铝绞线：机械强度要求高和35kV及以上的输电。

2.电杆分类：木杆、水泥杆、铁塔杆。

直线、耐张、转角、终端、分支、跨越、换位。

3.横担1)作用：固定绝缘子、保持线距。

2)木、铁、瓷。

3)安装位置：电线杆，负荷一侧、耐张杆：电杆两侧、其他、电杆受力反方向。

4、绝缘子1)作用：固定导线、绝缘。

5、金具6、拉线作用：稳固电杆。

二、架空线路的敷设1.敷设路径的选择原则：P152(1).选取线路短、转角小、交叉跨越少的路径(2).交通运输要方便，以利用于施工和维护(3).尽量避开河洼和雨水冲刷地带及有爆炸危险，化学腐蚀，工业污秽，易发生机械损伤的地区(4).应与建筑物保持一定的安全距离，禁止跨越易燃屋顶的建筑物，避开起重机频繁活动区(5).应与工矿企业厂(场)区和生活区的规划协调，在矿区尽量避开煤田，少压煤(6). 妥善处理与通信线路的平行接近问题，考虑其干扰和安全的影响2.线路的敷设1)挡距与弧垂2)导线在电杆上的排列顺序：零线位置、高、低压线同杆架设、排列。

架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

1.输电线路的分类输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。

目前架空输电线路导线几乎全部使用钢芯铝绞线。

地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。

输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
