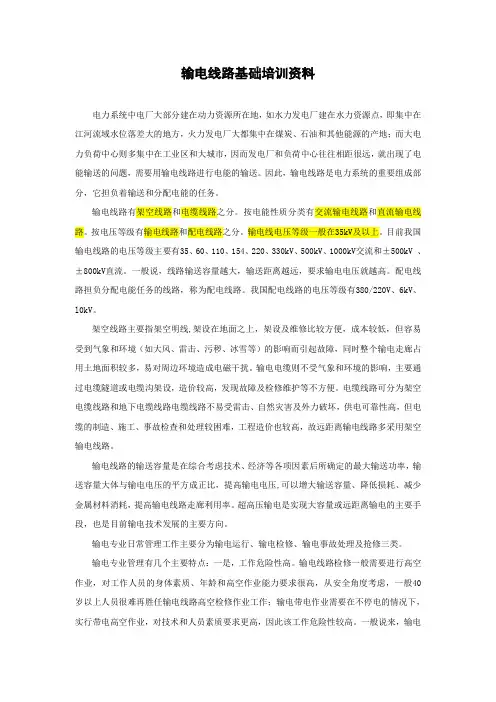

输电线路基础培训资料电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

输电线路基本知识培训课件

2、架空地线：主要作用是防雷。由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。架空地线常采用镀锌钢绞线。目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。兼有通信功能的采用光缆复合架空地线。
（3）棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级及以上污区已普遍使用。
4、金具：送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金具类、防护金
具类、拉线金具类。
（1）线夹类：
悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。
压接续金具。
（4）防护金具类：用于防护导线，架空地线振动的防震锤、护线条、阻尼线；用于抑制次档距振动的间隔棒；用于防护绝缘子串产生电晕的屏蔽环及均压环等。
（5）拉线金具类：用于调整和稳固杆塔拉线的金具有：可调式UT型线夹；钢线卡子、及双拉线联板等。
5、杆塔：
杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。
V——V字型 J——三角型 G——干字型 Y——羊角型 B——酒杯型
W——王字型 A——A字型 Me——门型 Gu——鼓型
（3）杆塔材料和结构代号含义：
G——钢筋混凝土电杆 T——自立式铁塔 X——拉线式铁塔
（4）分级代号含义：
同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。（5）高度代号含义杆塔高度是指横担对地面的距离（m），称为呼称高，一般用数字表示。

输电线路基础知识培训讲义

(2) 绝缘配合。直流输电工程的绝缘配合对工程的投资和运行水平有极大影响。由于直流输电的“静电吸尘效应”，绝缘子的积污和污闪特性与交流的有很大不同，由此引起的污秽放电比交流的更为严重，合理选择直流线路的绝缘配合对于提高运行水平非常重要。由于特高压直流输电在世界上尚属首例，国内外现有的试验数据和研究成果十分有限，因此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
输电线路基础知识培训讲义
目录
1
输电线路简介
2
输电线线路简介
1、输（送）电线路的概念输（送）电线路是连接发电厂与变电站（所）的传送电能的电力线路。
2、输电线路的电压等级国内：35kV，66kV，110kV，220kV，330kV，500kV，750kV,±800kV，
同塔多回线路是提高线路走廊的输送能力的一种有效手段；既能增加线路单位面积的输送容量，增加电力输送量，又能降低综合造价。
在德国，政府规定凡新建线路必须同塔架设两回以上。在高压超高压线路中，为同塔四回为常规线路，最多六回。截止1986年，同塔并架多回紧凑型线路总长就有约2.7万km，已有50多年的运行经验。
1 3
4 2
10 5
7 8
接地装置俯视图
6
7
8 9
1－避雷线；2－双分裂导线；3－塔头；4－绝缘子；
5－塔身；6－塔腿；7－接地引下线；8－接地装置；
9－基础；10－间隔棒；
图1-4 输电线路的组成元件（猫头塔）
（一）送电线路的杆塔
架空线路的杆塔一般根据其材质、用途、导线回路数、结构形式等进行分类。（1）按材质分类：钢筋混凝土电杆、钢管杆、角钢塔、钢管塔。（2）按用途分类：直线（杆）塔、耐张（杆）塔、分歧（杆）塔、直线小转角（杆）塔、跨越（杆）塔。（3）按回路数来分类：单回路、双回路、三回路、四回路、多回路。（4）按结构形式分类：拉线型铁塔、自立式铁塔、自立式钢管铁塔。

输电线路基础知识培训讲解共102页文档

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁、没有人陪你走一辈子，所以你要适应孤独，没有人会帮你一辈子，所以你要奋斗一生。 22、当眼泪流尽的时候，留下的应该是坚强。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之首，因为这种德性保证了所有其余的德性。--温斯顿．丘吉尔。 25、梯子的梯阶从来不是用来搁脚的，它只是让人们的脚放上一段时间，以便让别一只脚能够再往上登。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

路以及架空——电缆混合线路三种类型。直流架空线路因其结构简单、线路造价低、走廊利用率高、运行损耗小、维护便利以及满足大容量、长距离输电要求的特点，在电网建设中得到越来越多运用。因此直流输电线路通常采用直流架空线路，只有在架空线线路受到限制的场合才考虑采用电缆线路。
2. 建设特高压直流输电线路关键技术问题直流架空线路与交流架空线路相比，在机械结构的设计和计
在日本110 kV及以上的线路多数为同塔四回，500 kV线路除早期2条为单回路外，其余均为同塔架双回。目前，日本同塔并架最多回路数为八回。
近年来，随着电网建设速度的加快，广东等地区同塔多回路应用也比较普遍，并逐渐成为一项成熟的技术。
直流输电线路
1 .直流输电线路基本类型就其基本结构而言，直流输电线路可分为架空线路、电缆线
(3)电磁环境影响。采用特高压直流输电，对于实现更大范围的资源优化配置，提高输电走廊的利用率和保护环境，无疑具有十分重要的意义。但与超高压工程相比，特高压直流输电工程具有电压高、导线大、铁塔高、单回线路走廊宽等特点，其电磁环境与±500千伏直流线路的有一定差别，由此带来的环境影响必然受到社会各界的关注。同时，特高压直流工程的电磁环境与导线型式、架线高度等密切相关。因此，认真研究特高压直流输电的电磁环境影响，对于工程建设满足环境保护要求和降低造价至关重要。
3 .直流的“静电吸尘效应”
在直流电压下，空气中的带电微粒会受到恒定方向电场力的作用被吸附到绝缘子表面，这就是直流的“静电吸尘效应”。由于它的作用，在相同环境条件下，直流绝缘子表面积污量可比交流电压下的大一倍以上。随着污秽量的不断增加，绝缘水平随之下降，在一定天气条件下就容易发生绝缘子的污秽闪络。因此，由于直流输电线路的这种技术特性，与交流输电线路相比，其外绝缘特性更趋复杂。
1000kV，。省内： 35kV，110kV，220kV，500kV ，±800kV
3、输电线路的分类（1）按照传输电流的性质：交流输电线路、直流输电线路；（2）按照结构形式：架空输电线路、电缆线路。
一、输电线路简介
4、如何快速区分送电线路的种类（1）绝缘子的数量：
合成绝缘子则基本可按绝缘子长度进行区分。
4.直流输电线路的绝缘配合设计
直流输电线路的绝缘配合设计就是要解决线路杆塔和档距中央各种可能的间隙放电，包括导线对杆塔、导线对避雷线、导线对地、以及不同极导线之间的绝缘选择和相互配合，其具体内容是：针对不同工程和大气条件等选择绝缘子型式和确定绝缘子串片数、确定塔头空气间隙、极导线间距等，以满足直流输电线路合理的绝缘水平。
(2) 绝缘配合。直流输电工程的绝缘配合对工程的投资和运行水平有极大影响。由于直流输电的“静电吸尘效应”，绝缘子的积污和污闪特性与交流的有很大不同，由此引起的污秽放电比交流的更为严重，合理选择直流线路的绝缘配合对于提高运行水平非常重要。由于特高压直流输电在世界上尚属首例，国内外现有的试验数据和研究成果十分有限，因此有必要对特高压直流输电的绝缘配合问题进行深入的研究。
（2）分裂导线的数量： 110kV线路一般不采用分裂导线； 220kV线路一般有单导线，双
分裂导线（分垂直、斜排、水平排布方式）； 500kV线路一般采用双分裂或四分裂导线。
根据玻璃绝缘子片数来判断输电线路电压等级准确无误，而采取分裂导线数量仅作判断参考。
二、架空输电线路的组成
构成架空输电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等。
双回路角铁塔（直位）导线竖直排列
干字型塔（耐张）
双回路（鼓型）铁塔（耐张，转角）
四回路铁塔（耐张）
四回路铁塔（直位）
直位小转角塔
拉V式直线塔
酒杯塔（直位，自立式）
钢管杆
钢管组合塔
分歧塔
同塔并架多回路输电线路
