输电线路基础知识

运行方式本站电气主接线为单元接线，1F、2F机组分别并列于10kVⅠ、Ⅱ段母线，经1B、2B主变接入220kV Ⅰ母，斜卡电站电量通过斜塔线汇聚于220kv母线上，通过一回220kV踏九线送入500kV九龙变电站。

1CB、2CB厂变分别接于10kVⅠ、Ⅱ段母线，3CB厂变接于35kV斜塔线上。

线路构成架空输配电线路的主要部件有:导线、避雷线、金具、绝缘子、杆塔、拉线和基础、接地装置等，如下图所示：各部件作用及分类1、导线导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。

因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。

目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。

一般输电线每相采用单根导线，对于超高压容量输电线路，为了减小电晕以降低电能损耗，并减小对无线电、电视的干扰，多采用相分裂导线，即每相采用两根、三根或更多跟导线。

2.避雷线（架空地线）避雷线作用是防止雷电直接击于导线上，并把雷电流引入大地。

避雷线悬挂于杆塔顶部，并在每基杆塔上均通过接地线与接地体相连接，当雷云放电雷击线路时，因避雷线位于导线的上方，雷首先击中避雷线，并藉以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，保护线路绝缘免遭雷电过电压的破坏，起到防雷保护作用。

在架空地线中通以通信用的光纤，这种架空地线称为光纤复合架空地线。

3.线路金具通常把输电线路使用的金属部件总称为金具，输电线路金具主要起支持、固定、接续导地线的作用，是连接导线与绝缘子、绝缘子与杆塔以及地线与杆塔的重要部件。

金具种类繁多，按照性能和用途可分为：线夹、连接金具、接续金具、保护金具和拉线金具。

4.绝缘子绝缘子是线路绝缘的主要元件，用来支撑或悬吊导线使之与杆塔绝缘，保证线路具有可靠的电气绝缘强度，用来支持或悬挂导线，并使导线与杆塔间不发生闪络的原件，是支撑导线并使之与杆塔绝缘的物体。

一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。

新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。

在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。

它由、、、、等组成。

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大（以减小电晕放电）。

超高压输电则多采用分裂导线。

架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。

绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。

每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。

架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。

杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。

杆塔全高指杆塔呼称高与塔头的高度之和。

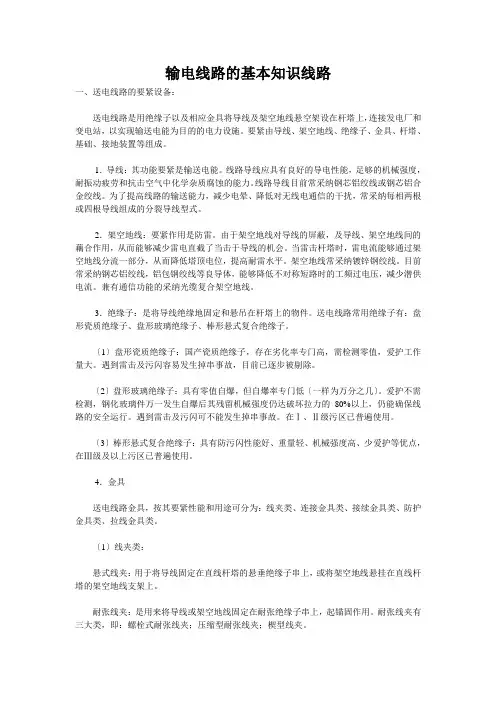

输电线路的基本知识线路一、送电线路的要紧设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

要紧由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。

1．导线：其功能要紧是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抗击空气中化学杂质腐蚀的能力。

线路导线目前常采纳钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采纳每相两根或四根导线组成的分裂导线型式。

2．架空地线：要紧作用是防雷。

由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而能够减少雷电直截了当击于导线的机会。

当雷击杆塔时，雷电流能够通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。

架空地线常采纳镀锌钢绞线。

目前常采纳钢芯铝绞线，铝包钢绞线等良导体，能够降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采纳光缆复合架空地线。

3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

〔1〕盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率专门高，需检测零值，爱护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被剔除。

〔2〕盘形玻璃绝缘子：具有零值自爆，但自爆率专门低〔一样为万分之几〕。

爱护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。

遇到雷击及污闪可不能发生掉串事故。

在Ⅰ、Ⅱ级污区已普遍使用。

〔3〕棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少爱护等优点，在Ⅲ级及以上污区已普遍使用。

4．金具送电线路金具，按其要紧性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。

〔1〕线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。

第五章输电线路基本知识一、导线1．什么是输电线路？线路的特性？答：从发电厂或变电站升压，把电力输送到降压变电站的高压电力线路称为输电线路。

在架空电力线路中，导线之间及导线和大地之间以空气为介质形成一个电容，由此电容形成的电流，相当于带着电容负荷。

因为电容效应，空载长线路的末端电压会升高一般采取补充感性无功（投高压电抗器、低压电抗器，发电机进相运行吸收容性无功），而电力系统负荷一般都是感性负荷，所以重载线路的的末端电压会降低。

当感性和容性相互抵消时，线路的输送效率最高，此时的输电功率叫自然功率。

线路通过电流会发生热效应产生损耗，线路有一定的电阻，即使没有容性和感性无功，线路首段和末段还是会有电压差。

2．电力线路在电网中的作用是什么？它由哪些元件构成，常见故障？答：电力线路是电网中不可缺少的主要部分，它的用途除了可输送和分配电能外，还可能将几个电网连接起来组成电力系统。

输电线路可分为两大类，即架空线和电力电缆线路。

架空线路是将导线、避雷线架设在杆塔上，它是由导线、地线、杆塔、绝缘子、金具、基础等元件组成；电缆线路则是由电力电缆和电缆接头组成。

架空线路常见故障：导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相接地、两相短路、三相短路、缺相，90%以上是瞬间故障，容易巡线。

电缆线路特点：不占地上空间、供电可靠、电击可能性少、分布电容大、维护工作量少。

投资费用大、引出分支线路比较困难、故障测寻比较困难，电缆头制作工艺要求高，再次投入需进行实验。

3．架空送电线路主要组成部分有哪些？其作用是什么？答：架空送电线路主要由基础、杆塔、导线绝缘子、金具、防雷保护设备（包括架空避雷线、避雷器等）及接地装置组成。

（1）基础。

架空送电线路的基础主要分为电杆（混凝土电杆及钢杆等）基础、铁塔基础两种。

1）电杆基础。

电杆基础分为承受电杆本体下压的电杆本体基础（底盘）和起重稳定电杆作用的拉线基础（拉盘或重力式拉线基础）及卡盘等。

输电线路入门必备基础知识一、输电线路简介1.定义输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。

按结构形式，输电线路分为架空输电线路和电缆线路。

按照输送电流的性质，输电分为交流输电和直流输电。

19世纪80年代首先成功地实现了直流输电。

但由于直流输电的电压在当时技术条件下难于继续提高，以致输电能力和效益受到限制。

19世纪末，直流输电逐步为交流输电所代替。

交流输电的成功，迎来了20世纪电气化社会的新时代。

1.电压等级输电的基本过程是创造条件使电磁能量沿着输电线路的方向传输。

线路输电能力受到电磁场及电路的各种规律的支配。

以大地电位作为参考点(零电位）,线路导线均需处于由电源所施加的高电压下,称为输电电压。

国内一般将电压等级分为35kV，66 kV，110 kV，220 kV，330 kV，500 kV，750 kV，±800 kV，1000 kV等。

欧洲采用110kV，220 kV，330 kV，400（380）kV等电压等级。

从发展过程看，输电电压等级大约以两倍的关系增长。

当发电量增至4倍左右时，即出现一个新的更高的电压等级。

通常将35 kV -220 kV的输电线路称为高压线路（HV）,330 kV -750KV的输电线路称为超高压线路（EHV）,750KV以上的输电线路称为特高压线路（UHV）。

一般地说，输送电能容量越大，线路采用的电压等级就越高。

采用超高压输电，可有效的减少线损，降低线路单位造价，少占土地，使线路走廊得到充分利用。

2.如何快速确定输电线路电压等级总体来说，如果看不到线路中铁塔上标示的铭牌，区分电压等级最容易看的是导线分裂数，最准确能判断的是绝缘子。

（1）绝缘子的数量1片绝缘子可以承受1-1.5万伏特的电压。

不过不同地区不同环境，或者不同类型的绝缘子，要求的片数也不同。

如高海拔地区或者重要的塔，片数一般要增加。

合成绝缘子基本可按照绝缘子长度进行区分。

输电线路基础知识输电线路是一种将电力从发电站传输到用电站的电力传输系统。

电线、杆塔、绝缘子、地线以及其他元件组成了输电线路的主要构成部分。

由于电线必须悬挂在高空中，因此输电线路的设计和建造都要特别注意安全问题，遵从相关的规范和标准。

输电线路的基础知识主要包括以下几个方面:1.输电线路的分类输电线路根据不同的电压级别可分为三种：高压输电线路、中压输电线路和低压输电线路。

其中，高压输电线路用于长距离传输电力，一般采用交流电，输电电压一般为110千伏及以上。

中压输电线路用于城镇和农村传输电力，一般采用交流电，输电电压一般在10千伏至110千伏之间。

低压输电线路用于低压电力传输，一般用于城市和农村，输电电压一般在220伏或以下。

2.输电线路的材料输电线路的材料一般包括导线、绝缘子、地线、杆塔和附件等。

导线通常采用铝及其合金，也有少量的铜线。

绝缘子是将导线与杆塔隔离的元件，通常由瓷、玻璃钢或聚合物制成。

地线是用于保护导线和绝缘子的，一般由铜、铝合金或镀锌钢丝制成。

钢塔是将导线和绝缘子固定在空中的重要支撑结构，常用的材料有钢材、混凝土和木材。

附件一般包括挂具、保护装置、接地装置等。

3.输电线路的电性参数输电线路的电性参数主要包括电压、电流、功率、电阻和电感等。

电压是指导线两端的电压差，它随导线长度、导线截面积和电阻而变化。

电流则是指在导线中的电流强度，由发电站产生的电能经过变电站和输电线路转化为电流输送到不同的用电站。

功率是通过功率公式计算出来的，指单位时间内输送电能的数量。

电阻是指导线的单位长度内电阻值，通常用欧姆/千米表示。

电感则是指导线中电流的变化导致的电场的感应作用，是导线的基本特性之一。

4.输电线路的安全问题输电线路是高危行业，需要遵守相关的安全规定。

在输电线路的工作过程中，注意电线和杆塔同时整洁，防止线路接触到建筑物或者交通工具；确保粘贴在桥梁或者高架上的标识牌牢固，以便及时知道其所悬挂线路的电压等级；对于接触电线的情况，需要立即中断电源，以确保人员和设备的安全等等。

(1)档距是指相邻两杆塔中心点之间的水平距离。

(2)水平档距是指某杆塔两侧档距的算术平均值。

(3)垂直档距是指某杆塔两侧导线最低点间的水平距离。

(4)把长短不等的一个多档耐张段，用一个等效的孤立档来代替，达到简化设计的目的。

这个能够表达整个耐张段力学规律的假想档距，我们称之为代表档距。

(5)临界档距是指由一种导线应力控制气象条件过渡到另一种控制气象条件临界点的档距大小。

架空地线的作用是：(1)减少了雷电直击导线的机会，降低了线路绝缘承受的雷电过电压幅值。

当雷击于塔顶或地线上时，塔身电位很高，加在绝缘子串上的电压等于塔身电位与导线电位之差，这个电压一般远比雷直接击中导线时绝缘子串上的电压低，不会导致闪络放电。

但是，如果接地电阻很大，则塔身电位将会很高，这时就会发生逆闪络，也就是通常说的“反击”。

(2)对导线有耦合作用。

当雷击塔顶或地线时，由于耦合，导线电位将抬高，所以耦合可使绝缘子串上的电压降低。

因此，为了减少“反击”，在接地电阻很难降低时，可以利用架空地线的分流、耦合性质，在导线下面再增加一条耦合地线。

(3)由于避雷线接地，所以它可以屏蔽感应雷对导线的作用，降低感应雷过电压。

常规杆塔型号表示方法：（1）按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔（2）按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型（鸟骨型）SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型（3）杆塔材料和结构代号含义：G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔（4）分级代号含义同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。

（5）高度代号含义杆塔高度是指横担对地面的距离（m），称为呼称高，一般用数字表示。

（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送，供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。

35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。

1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

输电线路基础知识输电线路基础知识输电线路是指将电能从一处输送到另一处的电力输送系统。

它将发电厂和电网负荷之间的距离克服了。

输电线路是现代电力系统的关键组成部分，它们以高电压交流电的形式将电能从发电站输送到各大城市和工业区域。

本文将探讨输电线路的基础知识。

一、输电线路的组成部分输电线路由电站、变电站、输电线路和配电站组成。

输电线路由高压、中压和低压线缆组成。

1. 高压线路：高压线路顾名思义是指输电时使用的电线，电压是110kV、220kV、330kV、500kV，也有几个特高压等级的电压（1000kV和1200kV）。

高压火线通常由钢塔或混凝土杆支撑。

2. 中压线路：中压电线用于电网，通常在配电站或变电站和终端之间。

电压在10kV至35kV之间。

与高压电线相比，杆塔数量较少且较矮。

3. 低压线路：低压线路指其电压在1000V以下。

在城市中发现，这些电线经常附着在杆子或建筑物上并且通过变压器降压。

二、输电线路的分类根据功率的大小和输电距离的远近，输电线路可以分为三类：1. 高压长距离输电线路：输电距离长，功率大，适用于将电能从发电站输送到不同地区。

在负荷较大的情况下，需要使用高压线路。

2. 中压短距离输电线路：比高压线路更为常见，用于在城市和城市之间输电。

这些线路使我们的日常生活受益，例如电路、电视、电话等。

3. 低压电力线：随处可见。

这些电线用于为家庭和商业设施提供电力。

三、输电线路的材料输电线路最常用的材料是铝和铜。

铜是材料的优选，但成本过高。

铝比钢轻，价格适中，耐腐蚀性好且有良好的导电性。

四、输电线路的拓扑结构输电线路由以下三种拓扑结构组成：1. 单线地线：这是一种常见的输电线路，包括带有单一中性导线的杆塔和可调节的“三角形”线路。

2. 双回路：双回路输电线路包括两个平行的电缆并联运转。

3. 转角塔：这种拓扑结构允许电线沿着特定的角度进行弯曲，使得输电路线在建筑物和其他障碍物周围穿过时不会遇到问题。

输电线路基础必学知识点以下是有关输电线路基础的一些必学知识点：1. 高压输电线路：高压输电线路是用于远距离输电的电力线路。

根据电流大小可分为高压直流(HVDC)和高压交流(HVAC)输电线路。

2. 输电线路的构成：输电线路通常由电缆和导线、绝缘子、杆塔和地线等组成。

导线是输送电能的主体，绝缘子用于支撑导线并防止电流通过杆塔与地面短路，地线则用于保护线路免受雷击。

3. 输电线路的杆塔：杆塔是支撑输电线路的结构，一般由钢筋混凝土或钢构件制成。

常见的杆塔形式包括单回线杆塔、多回线杆塔、绝缘线杆塔等。

4. 绝缘子：绝缘子用于支撑导线，同时防止电流通过杆塔与地面短路。

根据材料不同，绝缘子可分为玻璃绝缘子、陶瓷绝缘子和复合绝缘子等。

5. 输电线路的电压等级：电压等级是指输电线路所承受的电压大小。

常见的电压等级包括10千伏(KV)、35千伏(KV)、110千伏(KV)、220千伏(KV)和500千伏(KV)等。

6. 输电线路的损耗：输电线路会因电阻和电抗而产生一定的电能损耗。

损耗主要包括电阻损耗和感性损耗，其中电阻损耗与导线材料的特性和电流大小有关，感性损耗与电源频率和导线长度有关。

7. 输电线路的安全性能：输电线路必须具备一定的安全性能，以防止设备损坏和人身伤害。

安全性能包括保护接地、绝缘性能和防雷击等方面。

8. 输电线路的运行与维护：输电线路需要定期进行巡视和维护工作，以确保其正常运行。

维护工作包括检修设备、清理杆塔和罐体、保持导线的张力等。

以上是一些有关输电线路基础的必学知识点，希望对你有所帮助。

输电线路的基本知识线路输电线路是电力系统中的重要组成部分，是将电力从发电站传输到用户的枢纽。

它们的设计和运行是电力系统中必须考虑的重要因素之一，因为输电线路的性能将直接影响电网的可靠性和效率。

本文将介绍输电线路的基本知识。

1. 输电线路的定义输电线路是将电能从发电站传输到用电地点的电力传输通道，它由输电线路塔、导线、绝缘子、地线、避雷器等组成。

2. 输电线路的种类按照电压等级，输电线路可以分为高压、超高压和特高压线路。

按照线路通电方式，输电线路可以分为单回路和多回路，其中多回路还可以分为同塔复合型和分塔独立型。

按照线路传输的电能类型，输电线路可以分为交流线路和直流线路。

3. 输电线路的导线输电线路的导线是输电线路中电力信号传输的主要载体，它们的选择和设计有着关键的意义。

导线通常以铝或铜等材料制成，这些材料具有良好的导电性能和耐腐蚀性能。

根据导线的截面形状，可以将导线分为圆形和扁平形两种。

圆形导线价格便宜，同时也比较容易安装和维护，但它的电容和感性较大，会造成能量的损失；扁平导线的电容和感性相对较小，但成本较高。

4. 输电线路的避雷器和绝缘子避雷器是输电线路中的安全装置，它旨在保护线路不受雷击和过电压的破坏。

避雷器通常采用元件块状的设计，它的参数需要根据设备的实际情况进行精细计算。

绝缘子则是保证输电线路的电气安全的重要部分，它用于隔离导线和地面接触以及导线之间的隔离。

5. 输电线路的铁塔输电线路的铁塔是输电线路的基础和支撑结构。

它们的设计、制作和安装对于输电线路的运行和维护有着关键性的意义。

输电线路的铁塔通常分为悬垂塔和耐张塔两种，悬垂塔用于支撑单回路的导线，而耐张塔则用于支撑多回路导线。

6. 输电线路的测量为确保输电线路的运行和维护是正确的，测量是必不可少的措施之一。

主要的测量指标包括支架距离、导线间距离、塔的垂直度、塔的平衡、塔的地基等等。

测量的结果会直接影响到线路的运行和性能，并在一定程度上影响电网稳定运行。
