架空输电线路的基本知识(行业相关)

一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。

新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。

在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。

它由导线、架空地线、绝缘子串、杆塔、接地装置等组成。

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。

超高压输电则多采用分裂导线。

架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。

绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。

每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。

架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。

杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。

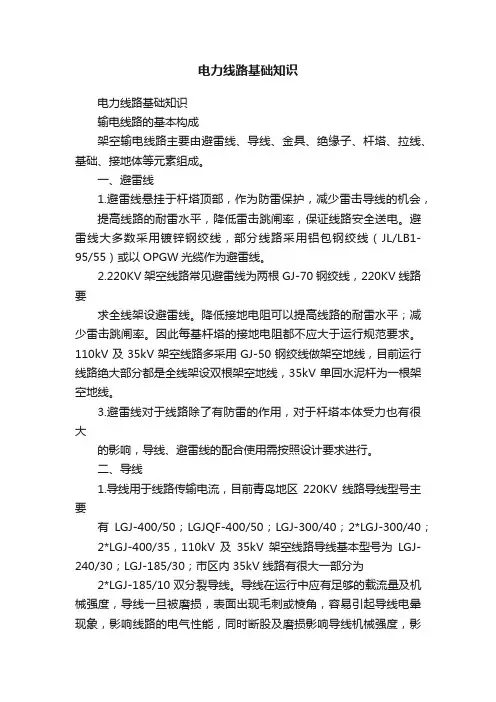

电力线路基础知识电力线路基础知识输电线路的基本构成架空输电线路主要由避雷线、导线、金具、绝缘子、杆塔、拉线、基础、接地体等元素组成。

一、避雷线1.避雷线悬挂于杆塔顶部，作为防雷保护，减少雷击导线的机会，提高线路的耐雷水平，降低雷击跳闸率，保证线路安全送电。

避雷线大多数采用镀锌钢绞线，部分线路采用铝包钢绞线（JL/LB1-95/55）或以OPGW光缆作为避雷线。

2.220KV架空线路常见避雷线为两根GJ-70钢绞线，220KV线路要求全线架设避雷线。

降低接地电阻可以提高线路的耐雷水平；减少雷击跳闸率。

因此每基杆塔的接地电阻都不应大于运行规范要求。

110kV及35kV架空线路多采用GJ-50钢绞线做架空地线，目前运行线路绝大部分都是全线架设双根架空地线，35kV单回水泥杆为一根架空地线。

3.避雷线对于线路除了有防雷的作用，对于杆塔本体受力也有很大的影响，导线、避雷线的配合使用需按照设计要求进行。

二、导线1.导线用于线路传输电流，目前青岛地区220KV线路导线型号主要有LGJ-400/50；LGJQF-400/50；LGJ-300/40；2*LGJ-300/40；2*LGJ-400/35，110kV及35kV架空线路导线基本型号为LGJ-240/30；LGJ-185/30；市区内35kV线路有很大一部分为2*LGJ-185/10双分裂导线。

导线在运行中应有足够的载流量及机械强度，导线一旦被磨损，表面出现毛刺或棱角，容易引起导线电晕现象，影响线路的电气性能，同时断股及磨损影响导线机械强度，影响线路的安全运行。

2.LGJ正常钢芯铝绞线；LGJQ轻型钢芯铝绞线；LGJJ加强型钢芯铝绞线；LGJQF轻型防腐钢芯铝绞线。

300/40铝/钢截面比，一般钢芯为7股钢绞线，LGJ-240铝绞一般为19股2层，LGJ-300；LGJ-400铝绞一般为37股3层，4层为61股。

3.导线的使用型号由设计决定，根据不同的具体条件各不相同，对于污秽严重或腐蚀严重的地区采用抗腐蚀导线，双分裂导线一般采用钢芯截面小的导线，以减轻杆塔受力。

第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。

2、输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。

3、架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。

4、输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。

型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。

一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。

大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。

6、地线架设及选择：110kv输电线路宜全线架设地线，在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。

无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。

在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。

500kv输电线路应沿全线架设双地线。

7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。

8、导线的换位方法：直线杆塔换位、耐张杆塔换位和悬空换位。

9、绝缘子片数公式：n≥a·Un/h 绝缘子联数确定公式：N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响：风作用于架空线上形成风压，产生水平方向上的荷载，风荷载使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。

（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。

电能的优点可简便地转换为另⼀种形式的能量。

可经过⾼压输电线路长距离输送，供远⽅⽤电。

现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。

2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。

电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。

35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。

1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。

钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。

钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。

铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。

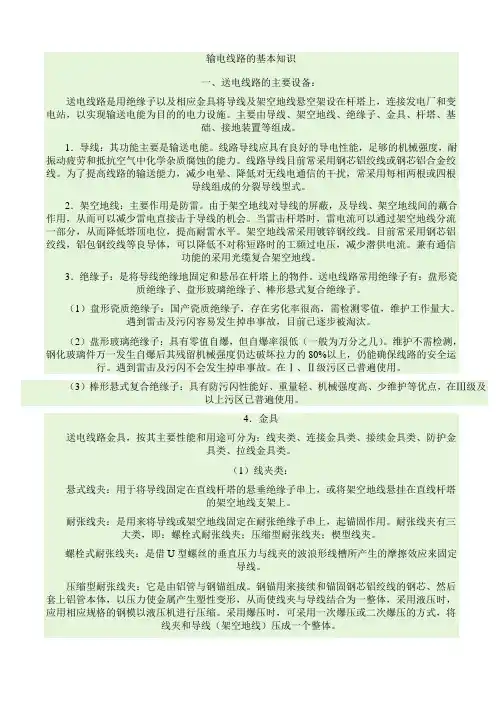

输电线路的基本知识一、送电线路的主要设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

主要由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。

1．导线：其功能主要是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。

线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。

2．架空地线：主要作用是防雷。

由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。

当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。

架空地线常采用镀锌钢绞线。

目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采用光缆复合架空地线。

3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

（1）盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。

（2）盘形玻璃绝缘子：具有零值自爆，但自爆率很低（一般为万分之几）。

维护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。

遇到雷击及污闪不会发生掉串事故。

在Ⅰ、Ⅱ级污区已普遍使用。

（3）棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级及以上污区已普遍使用。

4．金具送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。

（1）线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。

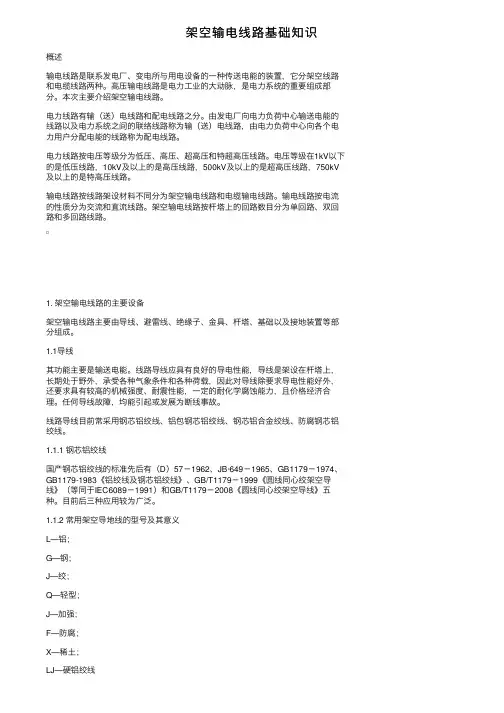

架空输电线路基础知识概述输电线路是联系发电⼚、变电所与⽤电设备的⼀种传送电能的装置，它分架空线路和电缆线路两种。

⾼压输电线路是电⼒⼯业的⼤动脉，是电⼒系统的重要组成部分。

本次主要介绍架空输电线路。

电⼒线路有输（送）电线路和配电线路之分。

由发电⼚向电⼒负荷中⼼输送电能的线路以及电⼒系统之间的联络线路称为输（送）电线路，由电⼒负荷中⼼向各个电⼒⽤户分配电能的线路称为配电线路。

电⼒线路按电压等级分为低压、⾼压、超⾼压和特超⾼压线路。

电压等级在1kV以下的是低压线路，10kV及以上的是⾼压线路，500kV及以上的是超⾼压线路，750kV 及以上的是特⾼压线路。

输电线路按线路架设材料不同分为架空输电线路和电缆输电线路。

输电线路按电流的性质分为交流和直流线路。

架空输电线路按杆塔上的回路数⽬分为单回路、双回路和多回路线路。

1. 架空输电线路的主要设备架空输电线路主要由导线、避雷线、绝缘⼦、⾦具、杆塔、基础以及接地装置等部分组成。

1.1导线其功能主要是输送电能。

线路导线应具有良好的导电性能，导线是架设在杆塔上，长期处于野外，承受各种⽓象条件和各种荷载，因此对导线除要求导电性能好外，还要求具有较⾼的机械强度、耐震性能，⼀定的耐化学腐蚀能⼒，且价格经济合理。

任何导线故障，均能引起或发展为断线事故。

线路导线⽬前常采⽤钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、防腐钢芯铝绞线。

1.1.1 钢芯铝绞线国产钢芯铝绞线的标准先后有（D）57－1962、JB·649－1965、GB1179－1974、GB1179-1983《铝绞线及钢芯铝绞线》、GB/T1179－1999《圆线同⼼绞架空导线》（等同于IEC6089－1991）和GB/T1179－2008《圆线同⼼绞架空导线》五种。

⽬前后三种应⽤较为⼴泛。

1.1.2 常⽤架空导地线的型号及其意义L—铝；G—钢；J—绞；Q—轻型；J—加强；F—防腐；X—稀⼟；LJ—硬铝绞线LGJ—钢芯铝绞线LGJQ—轻型钢芯铝绞线LGJJ—加强型钢芯铝绞线LGJF—防腐型钢芯铝绞线GJ—钢绞线注：以上为GB1179-1983标准JL/G1A、JL/G1B、JL/G2A、JL/G2B、JL/G3A--钢芯铝绞线JL/G1AF、JL/G2AF、JL/G3AF--防腐性钢芯铝绞线G1A、G1B--普通强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）G2A、G2B--⾼强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）G3A--特⾼强度钢线（单线⾦属的电阻率为191.57nΩ·m，对应于9%IACS）注：以上为GB1179-2008标准1.2.3 钢芯铝绞线型号常⽤的GB 1179-83标准现⽤⽤的GB 1179-2008标准防腐钢芯铝绞线。

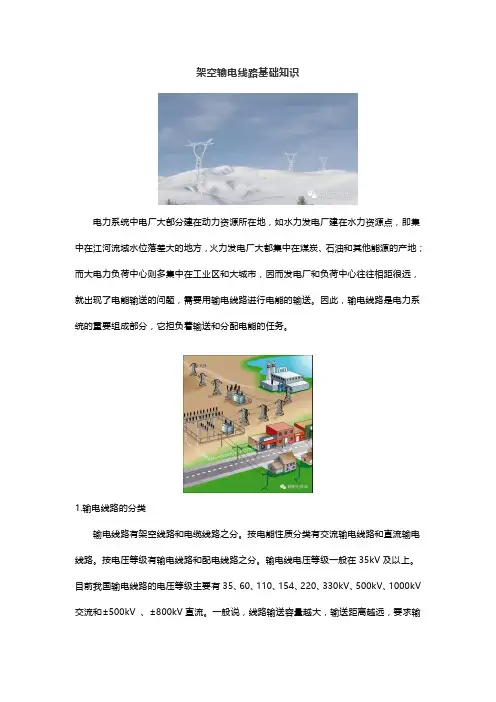

架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

1.输电线路的分类输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。

目前架空输电线路导线几乎全部使用钢芯铝绞线。

地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。

电力网, 电力系统和动力系统的划分动力网>电力系统>电力网电力网包括变电设备和输电设备电力系统发电+电力网+配电动力网电力系统+动力系统动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；电力系统是发电设备, 输变配电设备和用电设备共同组成的系统, 是发, 供, 用组成的系统；电力网是由联接各发电厂, 变电站及电力用户的输, 变, 配电线路组成的系统；动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；输电线路分类: 架空线路和电缆线路。

架空线路一, 架空线路的结构1, 导线1)分类: 裸导线, 绝缘导线;单股, 多股;铜线, 铝线, 钢绞 , 钢芯铝绞。

2)型号: TJ, LJ, GJ, LGJ——铜绞线, 铝绞线, 钢绞线 , 钢芯铝绞线。

3)应用:铝绞线: 10kV及以下配电线路;钢芯铝绞线: 机械强度要求高和35kV及以上的输电。

2.电杆分类: 木杆, 水泥杆, 铁塔杆。

直线, 耐张, 转角, 终端, 分支, 跨越, 换位。

3.横担1)作用: 固定绝缘子, 保持线距。

2)木, 铁, 瓷。

3)安装位置: 电线杆, 负荷一侧, 耐张杆: 电杆两侧, 其他, 电杆受力反方向。

4, 绝缘子1)作用: 固定导线, 绝缘。

5, 金具6, 拉线作用: 稳固电杆。

二, 架空线路的敷设1.敷设路径的选择原则: P152(1).选取线路短, 转角小, 交叉跨越少的路径(2).交通运输要便利, 以利用于施工和维护(3).尽量避开河洼和雨水冲刷地带及有爆炸危险, 化学腐蚀, 工业污秽, 易发朝气械损伤的地区(4).应及建筑物保持确定的平安距离,禁止跨越易燃屋顶的建筑物, 避开起重机频繁活动区(5).应及工矿企业厂(场)区和生活区的规划协调, 在矿区尽量避开煤田, 少压煤(6).妥当处理及通信线路的平行接近问题，考虑其干扰和平安的影响2.线路的敷设1)挡距及弧垂2)导线在电杆上的排列依次: 零线位置, 高 , 低压线同杆架设, 排列。

架空输电线路基础输电线路分类方法很多，按输送电流的种类，可分为交流输电线路和直流输电线路，按线路架设材料不同，可分为架空输电线路和电缆输电线路。

一般主要按电压等级和回路数分类。

一、按线路电压分类输电线路按电压等级分为35kV、110kV、220kV、 330 kV、500 kV、 750kV、1000kV输电线路。

其中，330 kV、500 kV、 750kV、称为超高压输电线路，1000kV 称为特高压输电线路。

二、按杆塔上的回路数目分类㈠单回路线路杆塔杆塔上只有三相导线及架空地线的送电线路，称为单回路线路。

㈡双回路线路杆塔上有两回三相导线及架空地线的送电线路，称为双回路线路。

另外，亦有双回路分杆(塔)并行的送电线路。

㈢多回路线路杆塔上有三回及以上的三相导线和架空地线的送电线路，称为多回路线路。

三、按杆塔材料分类㈠铁塔线路整条送电线路以角钢或钢管组合的铁塔作支持物。

这类线路耗用的钢材比较多，使用土地面积少，整齐美观，使用年限较长。

㈡混凝土杆线路整条送电线路以钢筋混凝土电杆作支持物，一般有分段焊接式和分段焊接与整根拔梢式的钢筋混凝土电杆两种。

混凝土电杆可以节约大量钢材，但拉线杆占地多，且施工运输不便。

㈢钢管杆送电线路钢管杆指送电线路以分段连接的锥形钢管单杆作支持物。

它占地少，美观，便于在市区内架设。

㈣混合式杆塔送电线路混合式杆塔送电线路是指电力线路的支持物包括有铁塔、混凝土杆或钢杆等组成的线路。

第二节架空输电线路结构组成和作用架空输电线路主要有基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成，如图2-2-1所示。

导线用来传导电流，输送电能。

地线是当雷击导线时把雷电流引入大地，以保护线路绝缘免遭大气过电压的破坏。

杆塔用来支撑导线和地线，并使导线和导线之间，导线和地线之间，导线和杆塔之间以及导线和大地、公路、铁轨、水面、通信线路等被跨越物之间，保持一定的安全距离。

绝缘子是用来固定导线，并使导线与杆塔之间保持绝缘状态。

架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

1.输电线路的分类输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。

目前架空输电线路导线几乎全部使用钢芯铝绞线。

地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。
