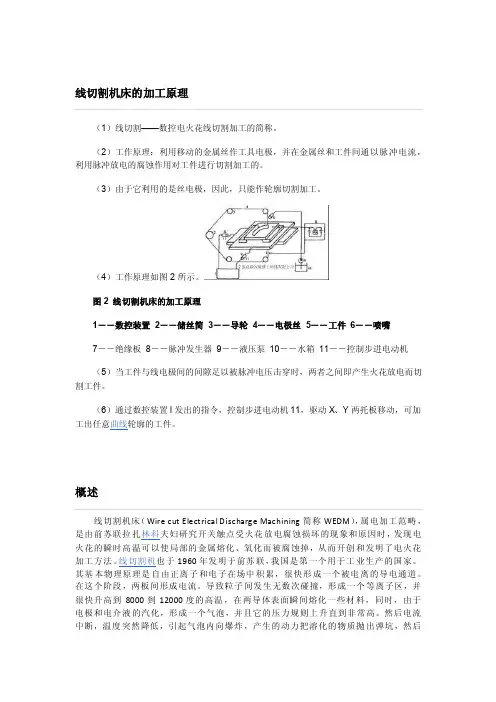

线切割机床的加工原理（1）线切割——数控电火花线切割加工的简称。

（2）工作原理：利用移动的金属丝作工具电极，并在金属丝和工件间通以脉冲电流，利用脉冲放电的腐蚀作用对工件进行切割加工的。

（3）由于它利用的是丝电极，因此，只能作轮廓切割加工。

（4）工作原理如图2所示。

图2 线切割机床的加工原理1－－数控装置2－－储丝简3－－导轮4－－电极丝5－－工件6－－喷嘴7－－绝缘板8－－脉冲发生器9－－液压泵10－－水箱11－－控制步进电动机（5）当工件与线电极间的间隙足以被脉冲电压击穿时，两者之间即产生火花放电而切割工件。

（6）通过数控装置l发出的指令，控制步进电动机11，驱动X、Y两托板移动，可加工出任意曲线轮廓的工件。

线切割机床（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。

线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家。

其基本物理原理是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。

在这个阶段，两板间形成电流。

导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。

然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。

然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。

电火花线切割机按走丝速度可分为高速往复走丝电火花线切割机（Reciprocating type High Speed Wire cut Electrical Discharge Machining俗称“线切割机床”）、低速单向走丝电火花线切割机（Low Speed one-way walk Wire cut Electrical Discharge Machining俗称“慢走丝”）和立式自旋转电火花线切割机（Vertical Wire Electrical Discharge Machining machine tool With Rotation Wire）三类。

电火花线切割机工作原理及加工工艺制定第一节概述电火花加工又称电蚀加工或放电加工，它采用金属丝导线作为工具电极切割工件，利用工件与工具电极之间的间隙脉冲放电所产生的局部瞬时高温，对金属材料进行蚀除的一种加工方法。

一、电火花线切割机工作原理电火花线切割机床的工作原理如图6-1所示。

卷绕在丝筒上的电极丝（一般快走丝线切割机用钼丝，慢走丝线切割机用黄铜丝）与高频脉冲电源的负极相接，连续地沿其自身轴线行进，并在张紧状态下由上、下导丝轮支承着通过加工区。

安装在坐标工作台上的工件接脉冲电源的正极。

工作液由喷嘴以一定的压力喷向加工区。

当脉冲电压击穿电极丝和工件之间的极间间隙时，两者之间随即产生火花放电而蚀除工件。

图百」数控电火花线切割机床工作原理圏1-X作液 2亠泵 3-酸唏 4导向轮5—工杵6—丝简『一脉冲电游呂一电扱丝9—坐标工作台10-数控装置11 一步进跑动机二、电火花加工的极性效应在电火花加工过程中，两极都会受到电腐蚀，但由于所接电源的极性不同，两极的蚀除量不同，这种现象称为极性效应。

习惯上通常把工件接正极时的电火花加工称为正极性加工, 把工件接负极时的电火花加工称为负极性加工。

从提高生产率和减少工具电极损耗的角度来看，极性效应愈显著愈好，采用短脉冲精加工时，应选用正极性加工；采用长脉冲粗加工时，应选用负极性加工。

在实际生产中，极性的选择主要依靠机床参数表或通过试验确定。

三、电火花线切割机的主要加工对象1．加工模具电火花线切割机广泛用于加工硬质合金、淬火钢模具零件，调整不同间隙补偿量，只需一次编程就可以切割凸模、凸模固定板、凹模卸料板；挤压模、粉末冶金模、弯曲模、塑料模等带锥度的模具。

以及形状复杂、带有尖角的窄缝形小型凹模，可采用整体结构淬火后线切割加工，既能保证模具精度，又可简化模具设计和制造。

2．加工点火化成形加工用的电极带锥度型腔加工的电极，一般穿孔加工的电极，对于用银钨、铜钨合金材料等，用线切割加工特别经济。

电火花线切割加工概述电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。

线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家1、电火花线切割加工原理在电火花线切割加工中，利于移动的细金属导线（铜丝或钼丝）作一个电极，工件作另一个电极，并按照预定的轨迹运动，通过不断的火花放电对工件进行放电蚀除，以切割出成型的各种二维、三维表面。

及也就是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。

在这个阶段，两板间形成电流。

导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。

然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。

然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。

图1电火花线切割加工示意图1-贮丝筒2-电极丝3-丝架4-导轮5-脉冲电源6-工作台7-工作液箱2、电火花线切割加工的特点电火花线切割加工的过程的工艺和机理与电火花穿孔成型加工既有共同性，又有特殊性。

★电火花线切割加工与电火花穿孔成型加工的共同点两者在加工原理、工作机理、工艺、适应材料等方面相同，具体表现为：（1）线切割加工的电压、电流波形与电火花加工的基本相似。

单个脉冲也有多种形式的放电形态，如开路、短路、正常火花放电等。

（2）线切割加工的加工机理、生产率、表面粗糙度等工艺规律，材料的可加工性等也都与电火花加工的基本相似，可以加工硬质合金等一切导电材料。

简述线切割,电火花加工原理
线切割是一种以导电材料为工件的电火花加工方法之一。

它利用电火花放电的原理，在工件与电极之间应用电压，使电流经过工件形成高能量的电弧，通过电弧的热和化学反应，将工件进行切割或切割成所需的形状。

电火花加工原理是利用非常细小的放电电流，在工件与电极之间产生火花放电。

当电极靠近工件时，电极和工件之间会产生高压电场，导致放电通路形成。

电流通过工件和电极之间的放电通路时会产生非常高的温度和能量，导致电极和工件材料部分蒸发、熔化或被腐蚀。

线切割的原理如下：首先，使用导电性的铜丝作为电极，通过电极与工件之间的电场形成高能量放电通路；然后，控制电压和间隙大小，使放电通路稳定和可靠；接着，在电极与工件之间产生高频放电，通过电流的高温和能量，使工件表面材料蒸发、熔化或被腐蚀；最后，通过移动电极与工件之间的相对位置，实现对工件的切割或切割成所需的形状。

线切割具有高精度、高效率和广泛适用性的优点，适用于各种导电材料的切割，特别适用于需要高度精密度和复杂形状的工件。

线切割广泛应用于模具制造、航空航天、汽车制造、电子器件等领域。

快走丝、中走丝、慢走丝原理介绍线切割机床分：中走丝、慢走丝、快走丝都是指的电火花线切割机床。

电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM）。

什么是中走丝线切割，中走丝电火花线切割机（Medium-speed Wire cut Electrical Discharge Machining简写MS-WEDM），属往复高速走丝电火花线切割机床范畴，是在高速往复走丝电火花线切割机上实现多次切割功能，被俗称为“中走丝线切割”。

中走丝技术在这里指出，所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，即走丝原理是在粗加工时采用高速（8-12m/s）走丝，精加工时采用低速（1-3m/s）走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。

因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。

中走丝技术在实践中得出，在多次切割中第一次切割任务主要是高速稳定切割，可选用高峰值电流，较长脉宽的规准进行大电流切割，以获得较高的切割速度。

第二次切割的任务是精修，保证加工尺寸精度。

可选用中等规准，使第二次切割后的粗糙度Ra在1.4到1.7μm之间。

为了达到精修的目的，通常采用低速走丝方式，走丝速度为1到3m/s，并对跟踪进给速度限止在一定范围内，以消除往返切割条纹，并获得所需的加工尺寸精度。

第三次、第四次或更多次切割（目前中走丝控制软件最多可以实现七次切割）的任务是抛磨修光，可用最小脉宽（目前最小可以分频到1μs）进行修光，而峰值电流随加工表面质量要求而异，实际上精修过程是一种电火花磨削，加工量甚微，不会改变工件的尺寸大小。

走丝方式则像第二次切割那样采用低速走丝限速进给即可。

3 电火花线切割加工电火花线切割加工（Wire Cut Electrical Discharge Machining, Wire Cut EDM, 简称WEDM）是在电火花加工基础上于20世纪50年代末发展起来的一种新工艺，是用线状电极（钼丝或铜丝）靠火花放电对工件进行切割，故称电火花线切割，有时简称线切割。

它已获得广泛的应用，目前国内外的线切割机床已占电加工机床的60%以上[1,2,3]。

3.1 电火花线切割加工原理、特点、分类及应用一、线切割加工的原理电火花线切割加工的基本原理是利用移动的细金属丝（钼丝或铜丝）作电极对工件进行脉冲火花放电、切割成形。

如图3-1为高速走丝电火花线切割原理示意图。

利用细钼丝或铜丝6作工具电极进行切割，贮丝筒9使钼丝做正反向交替移动，加工能源由脉冲电源4供给。

在电极丝和工件3之间浇注工作液介质，工作台在水平面两个坐标方向按预定的控制程序，根据火花间隙放电状态作伺服进给移动，从而合成各种曲线轨迹，把工件切割成型。

图3-1 电火花线切割加工原理示意图1—坐标工作台2—夹具3—工件4—脉冲电源5—导轮6电极丝7—丝架8—工作液箱9—贮丝筒二、线切割加工的主要特点分析电火花线切割加工与电火花成型加工，其加工机理、生产效率、表面粗糙度等工艺规律基本相同。

但与电火花线成型加工相比，电火花线切割加工具有以下特点：1. 不需要制造复杂的成型电极，大大降低了成型工具的设计和制造费用，缩短了生产准备时间，加工周期短，成本低；2. 由于采用移动的长电极丝进行加工，单位长度电极丝的损耗较少，从而电极损耗对加工精度影响较小；3. 采用水或水基工作液，不会引燃起火，容易实现安全无人运转；4. 由于电极丝与工件之间始终有相对运动，线切割加工中一般没有稳定电弧放电状态；5. 由于电极丝比较细，能够方便快捷地加工异型孔、窄槽、薄壁等复杂形状零件，还可以进行套料加工，节省工件材料；6. 一般采用精规准一次成形加工，加工过程中一般不需要加工规准转换；7. 自动化程度高，操作方便，劳动强度低；三、电火花线切割的分类[4,5]电火花线切割机床按控制方式分有：靠模仿形控制、光电跟踪控制、数字程序控制和微机控制等，其中前两种方法现已很少采用。
