电火花线切割实例

电火花线切割实例

电火花线切割实例
电火花线切割（Wire Cut Electrical Discharge Machining, 有时称Wire Cut EDM 或WEDM）是电火花加工的一个分支，也是一种直接利用电能和热能进行加工的新工艺，是20 世纪40 年月末最早在前苏联进展起来。

此法用一根移动着的导线（电极线）作为工具电极对工件进行切割，故称为线切割加工，由于后来都用数控技术掌握工件的电极丝作相对切割运动，故常称为数控线切割，或简称线切割加工。

电火花数控线切割原理
电火花数控线切割加工的基本原理是基于下列三点：
1. 电极丝与工件之间脉冲性地火花放电
2. 电极丝沿其轴向作走丝运动
3. 工件相对于电极丝在X,Y 平面作数控运动
电火花线切割电极丝接脉冲电源的负极，工件接脉冲电源的正极，当一个脉冲时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬时可高达10000 ℃以上，高温使工件金属熔化，甚至有少量气体，高温也使电极丝和工件之间的工作液部分产生气体，这些气体后的工作液和金属蒸气瞬间快速膨胀，并且有爆炸的特性，这样热膨胀和局部微爆炸，抛出熔化和气体了的金属材料而实现对工件材料进行电蚀切割加工，通常认为电极丝与工件之间的放电间隙在0.01mm左右，若电脉冲的电压，放电间隙会大一些，线切割编程时一般取0.01mm
以下是电火花线切割加工实例样件1
样件2
样件3。

电火花线切割编程加工工艺及实例

电火花线切割编程加工工艺及实例

切割路径规划
避免频繁换向
在切割过程中，应尽量减少电极丝换向的次数，以降低对电极丝的损耗和避免 影响切割精度。
考虑热影响
在规划切割路径时，应考虑到加工过程中产生的热量对工件的影响，合理安排 切割顺序和冷却时间。
切割速度与进给速度
切割速度选择
根据工件材料、厚度及切割质量要求选择合适的切割速度，切割速度过快可能导 致断丝或降低加工质量，过慢则影响加工效率。
电火花线切割编程加 工工艺及实例
目录
CONTENTS
• 电火花线切割加工概述 • 电火花线切割编程技术 • 电火花线切割加工工艺 • 电火花线切割加工实例 • 电火花线切割加工质量与控制
01 电火花线切割加工概述
定义与特点
定义
高精度加工
材料适应性强
加工复杂形状
环保节能
电火花线切割加工（ Wire Electrical Discharge Machining ，简称WEDM）是一种 利用连续移动的细金属 丝作为电极，对工件进 行脉冲放电切割的加工 方法。
加工特点
钛合金硬度大、熔点高，对切割工艺和设备要求较高。
加工工艺
选择合适的电极丝和脉冲电源，优化切割参数和冷却方式，确保钛合金零件的加工质量和 安全性。同时需注意合理选用电极丝材料和规格，以及调整工作液的成分和压力，以确保 加工过程的稳定性和切割质量的可靠性。
05 电火花线切割加工质量与 控制
加工精度与误差分析
加工精度
电火花线切割能够实现高精度的加工，其精度主要取决于机床的精度、电极丝的直径、切割速度和进给速度等因 素。
误差分析
误差来源主要包括机床误差、电极丝误差、工件装夹误差、编程误差等，通过对误差来源的分析，可以采取相应 的措施减小误差，提高加工精度。

第六章电火花线切割编程、加工工艺及实例

第六章电火花线切割编程、加工工艺及实例
R10
O
穿
E
丝
孔
14
A
B
R6
D
C
25
图6-9 加工零件图
第六章 电火花线切割编程、加工工艺及实例
例6.3 用3B代码编制加工图6-9所示的凸模线切割加 工程序，已知电极丝直径为0.18 mm，单边放电间隙为 0.01 mm，图中O为穿丝孔拟采用的加工路线O－E－D －C－B－A－E－O。
解 经过分析，得到具体程序，如表6-5所示。
1
EO
B
3900 B
0
B 3900 G X L
3
第六章 电火花线切割编程、加工工艺及实例
6.1.2 线切割ISO代码程序编制 1. ISO代码简介 同前面介绍过的电火花加工用的ISO代码一样，线切
割代码主要有G指令(即准备功能指令)、M指令和T指令 (即辅助功能指令)，具体见表6-6。
第六章 电火花线切割编程、加工工艺及实例
第六章 电火花线切割编程、加工工艺及实例
3) J的确定 圆弧编程中J的取值方法为：由计数方向G确定投影 方向，若G=Gx，则将圆弧向X轴投影；若G=Gy，则将 圆弧向Y轴投影。J值为各个象限圆弧投影长度绝对值的 和。如在图6-5(a)、(b)中，J1、J2、J3大小分别如图中所 示，J=|J1|+|J2|+|J3|。 4) Z的确定 加工指令Z按照第一步进入的象限可分为R1、R2、 R3、R4；按切割的走向可分为顺圆S和逆圆N，于是共 有8种指令：SR1、SR2、SR3、SR4、NR1、NR2、NR3、 NR4，具体可参考图6-6。
第六章 电火花线切割编程、加工工艺及实例
SR2
Y SR1
SR3
X SR4
(a)

电火花线切割编程加工工艺分析及编程实例

电火花线切割编程加工工艺分析及编程实例
电火花线切割编程加工工艺分析及 编程实例
目录
• 电火花线切割加工概述 • 电火花线切割编程基础 • 电火花线切割加工工艺分析 • 电火花线切割编程实例 • 电火花线切割加工常见问题与解决方案 • 电火花线切割技术发展趋势与展望
01
电火花线切割加工概述
定义与特点
定义
电火花线切割加工是一种利用电 火花放电原理对金属材料进行切 割的加工技术。
2. 在加工前对工件材 料进行硬度检测，避 免选择过高硬度的材 料进行线切割加工。
3. 调整切割参数，如 电流、电压、速度等 ，以适应不同材料的 加工需求。
加工精度问题
详细描述：要解决加工精度问题 ，可以采取以下措施
1. 确保机床的几何精度和运动精 度良好，定期进行机床维护和校 准。
2. 在编程时仔细核对工件图纸， 确保加工路径和参数设置正确。
1. 选择合适的电极丝和加 工参数，以适应不同材料 的加工需求。
3. 控制工件材料表面的清 洁度，去除油污、锈迹等 杂质，以提高加工表面的 质量。
2. 在加工过程中保持稳定 的电极丝张趋势与展 望
高精度、高效率加工技术
加工精度
随着电火花线切割技术的不断发展， 加工精度不断提高，能够满足高精度 、高标准加工要求。
特点
高精度、高效率、低损耗、加工 表面质量好、可加工复杂形状工 件等。
加工原理
01
02
03
电火花放电
在电极丝和工件之间施加 高电压，通过电火花放电 将工件材料蚀除。
工作液循环
工作液在电极丝和工件之 间不断循环，带走电火花 产生的热量和蚀除的材料 。
切割过程
电极丝按照预定轨迹进行 移动，实现对工件的切割 。
工件固定与定位

数控电火花线切割机床3B格式编程举例

数控电火花线切割机床3B格式编程举例

B5000 BB010000GySR2
例4 加工如图j所示的1/4圆弧，加工起点A（0.707,0.707），终点为B(-0.707,0.707)，试编制程序。
相应的程序为：
B707 B707 B001414GxNR1
Hale Waihona Puke 由于终点恰好在45°线上，故也可取Gy，则
B707 B707 B000586GyNR1
相应的程序为：
BBB021500GyL2
图g 加工斜线图 h 加工与Ｙ轴正方向重合的直线图 i 加工半圆弧
图j 加工1/4圆弧 图k 加工圆弧段
例3 加工如图i所示圆弧，加工起点的坐标为A(-5,0),试编制程序。
其程序为：
数控电火花线切割机床3B格式编程举例
2010-3-13 来源:本站收集 作者:佚名 【大 中 小】 点击：147 次
-
例1 加工图g所示斜线OA,终点A的坐标为Xe=17mm,Ye=5mm,写出加工程序。
其程序为：
B17000 B5000 B017000GxL1
例2 加工图h所示直线，其长度为21.5mm,写出其程序。
其程序为：
B2000 B9000 B025440GyNR2
�
例5 加工图k所示圆弧，加工起点为A（-2，9），终点为B（9，-2），编制加工程序。
圆弧半径：R=μm =9220μm
计数长度：JYAC=9000μm
JYCD=9220μm
JYDB=R-2000μm =7200μm
则JY= JYAC+ JYCD+ JYDB=（9000+9220+7220）μm =25440μm

第五章电火花线切割编程加工工艺及实例

第五章电火花线切割编程加工工艺及实例
(2) 在直线3B代码中，x，y值主要是确定该直线的斜率 ，所以可将直线终点坐标的绝对值除以它们的最大公约数作
为x，y的值，以简化数值。
(3) 若直线与X或Y轴重合，为区别一般直线，x，y均 可写作0也可以不写。
如图5-2(a)所示的轨迹形状，请读者试着写出其x ，y值，具体答案可参考表5-2。(注：在本章图形所标 注的尺寸中若无说明，单位都为mm。)
图5-2 直线轨迹
表5-2 3B代码
2) G的确定
G用来确定加工时的计数方向，分Gx和Gy。直线编程 的计数方向的选取方法是：以要加工的直线的起点为原点， 建立直角坐标系，取该直线终点坐标绝对值大的坐标轴为计 数方向。若y=x，则在一、三象限取G=Gy，在二、四象限 取G=Gx。
由上可见，计数方向的确定以45°线为界，取与终点处 走向较平行的轴作为计数方向，具体可参见图5-3(c)。
图5-6 Z的确定
例5.1 请写出图5-7所示轨迹的3B程序。 图5-7 编程图形
解 对图5-7(a)，起点为A，终点为B， J=J1+J2+J3+J4=10000+50000+50000+20000 =130000
故其3B程序为： B30000 B40000 B130000 GY NR1 对图6-7(b)，起点为B，终点为A， J=J1+J2+J3+J4=40000+50000+50000+30000 =170000 故其3B程序为： 40000 B30000 B170000 GX SR4
(3) 按照机床的操作说明书中上丝示意图的提示将 电极丝从丝盘上到储丝筒上。
图5-9 加工零件图
解 经过分析，得到具体程序，如表5-4所示。 表5-4 切割轨迹3B程序

3电火花线切割加工0806

3电火花线切割加工0806

3 电火花线切割加工电火花线切割加工（Wire Cut Electrical Discharge Machining, Wire Cut EDM, 简称WEDM）是在电火花加工基础上于20世纪50年代末发展起来的一种新工艺，是用线状电极（钼丝或铜丝）靠火花放电对工件进行切割，故称电火花线切割，有时简称线切割。

它已获得广泛的应用，目前国内外的线切割机床已占电加工机床的60%以上[1,2,3]。

3.1 电火花线切割加工原理、特点、分类及应用一、线切割加工的原理电火花线切割加工的基本原理是利用移动的细金属丝（钼丝或铜丝）作电极对工件进行脉冲火花放电、切割成形。

如图3-1为高速走丝电火花线切割原理示意图。

利用细钼丝或铜丝6作工具电极进行切割，贮丝筒9使钼丝做正反向交替移动，加工能源由脉冲电源4供给。

在电极丝和工件3之间浇注工作液介质，工作台在水平面两个坐标方向按预定的控制程序，根据火花间隙放电状态作伺服进给移动，从而合成各种曲线轨迹，把工件切割成型。

图3-1 电火花线切割加工原理示意图1—坐标工作台2—夹具3—工件4—脉冲电源5—导轮6电极丝7—丝架8—工作液箱9—贮丝筒二、线切割加工的主要特点分析电火花线切割加工与电火花成型加工，其加工机理、生产效率、表面粗糙度等工艺规律基本相同。

但与电火花线成型加工相比，电火花线切割加工具有以下特点：1. 不需要制造复杂的成型电极，大大降低了成型工具的设计和制造费用，缩短了生产准备时间，加工周期短，成本低；2. 由于采用移动的长电极丝进行加工，单位长度电极丝的损耗较少，从而电极损耗对加工精度影响较小；3. 采用水或水基工作液，不会引燃起火，容易实现安全无人运转；4. 由于电极丝与工件之间始终有相对运动，线切割加工中一般没有稳定电弧放电状态；5. 由于电极丝比较细，能够方便快捷地加工异型孔、窄槽、薄壁等复杂形状零件，还可以进行套料加工，节省工件材料；6. 一般采用精规准一次成形加工，加工过程中一般不需要加工规准转换；7. 自动化程度高，操作方便，劳动强度低；三、电火花线切割的分类[4,5]电火花线切割机床按控制方式分有：靠模仿形控制、光电跟踪控制、数字程序控制和微机控制等，其中前两种方法现已很少采用。

数控机床操作技术第5章数控电火花线切割机床的操作与加工PPT课件

数控机床操作技术第5章数控电火花线切割机床的操作与加工PPT课件

5.1 数控电火花线切割加工概述
数控电火花线切割加工，简称线切割。与切削类机 床不同，电火花线切割机床是直接利用电、热能进行加工 的，它可以加工一般切削加工方法难以或无法加工的各种 导电坚硬材料，如硬质合金、淬火钢、特殊金属等。常用 于加工冲压模具的凸、凹模、电火花成型机床的工具电极、 工件样板、工具量规和细微复杂形状的小工件以及窄缝等， 并可以对薄片重叠起来加工以获得一致尺寸。因此，电火 花线切割机床被广泛应用于仪器、仪表、电子、汽车等制 造行业。
5.2.1 坯料准备
对凹模类封闭形工件的加工，加工起始点必须选在 材料实体之内。这就需要在切割前预制工艺孔（即穿丝 孔），以便穿丝。对凸模类工件的加工，起始点可以选 在材料实体之外，这时就不必预制穿丝孔，但有时也有 必要把起始点选在实体之内而预制穿丝孔，这是因为坯 件材料在切断时，会在很大程度上破坏材料内部应力的 平衡状态，造成工件材料的变形，影响加工精度，严重 时甚至造成夹丝、断丝，使切割无法进行。
第5章 数控电火花线切割机床的操作与加工
5.1 数控电火花线切割加工概述 5.1.1 电火花线切割加工原理 5.1.2 电火花线切割机床的分类 5.1.3 电火花线切割加工特点与加工对象 5.1.4 电火花线切割机床的组成
5.2 数控电火花线切割加工工艺 5.2.1坯料准备 5.2.2 加工路线的选择 5.2.3 穿丝孔与切入点位置的确定 5.2.4 工件的装夹与找正 5.2.5 电极丝的选择与对刀 5.2.6 工艺参数的选择
5.2.2 加工路线的选择
对于电火花线切割加工，在选择加工路线时应尽量保 持工件或毛坯的结构刚性，以免因工件强度下降或材料内 部应力的释放而引起变形，
具体应注意以下几点： （1）切割凸模类工件应尽量避免从工件端面由外向里 进刀，最好从坯件预制的穿丝孔开始加工，如图5-6所示。

数控线切割机床常用3B程序格式介绍及实例

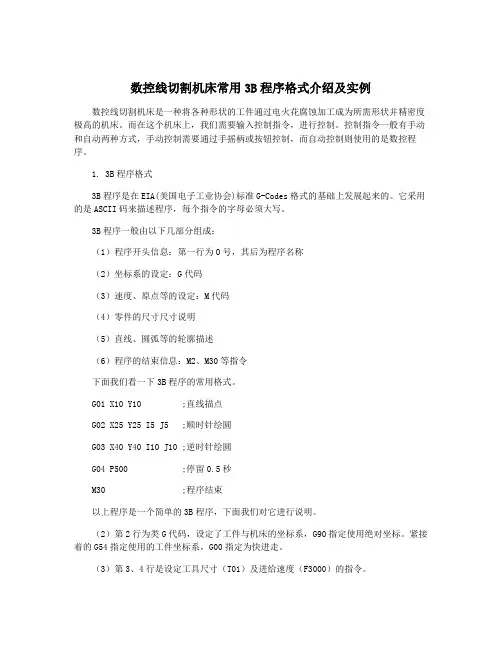

数控线切割机床常用3B程序格式介绍及实例

数控线切割机床常用3B程序格式介绍及实例数控线切割机床是一种将各种形状的工件通过电火花腐蚀加工成为所需形状并精密度极高的机床。

而在这个机床上，我们需要输入控制指令，进行控制。

控制指令一般有手动和自动两种方式，手动控制需要通过手摇柄或按钮控制，而自动控制则使用的是数控程序。

1. 3B程序格式3B程序是在EIA(美国电子工业协会)标准G-Codes格式的基础上发展起来的。

它采用的是ASCII码来描述程序，每个指令的字母必须大写。

3B程序一般由以下几部分组成：（1）程序开头信息：第一行为O号，其后为程序名称（2）坐标系的设定：G代码（3）速度、原点等的设定：M代码（4）零件的尺寸尺寸说明（5）直线、圆弧等的轮廓描述（6）程序的结束信息：M2、M30等指令下面我们看一下3B程序的常用格式。

G01 X10 Y10 ;直线描点G02 X25 Y25 I5 J5 ;顺时针绘圆G03 X40 Y40 I10 J10 ;逆时针绘圆G04 P500 ;停留0.5秒M30 ;程序结束以上程序是一个简单的3B程序，下面我们对它进行说明。

（2）第2行为类G代码，设定了工件与机床的坐标系，G90指定使用绝对坐标。

紧接着的G54指定使用的工件坐标系，G00指定为快进走。

（3）第3、4行是设定工具尺寸（T01）及进给速度（F3000）的指令。

（4）第5、6行为绘制直线和圆弧的命令，顺时针绘制的圆弧使用的是G02，逆时针绘制的圆弧使用的是G03。

（5）第7行为停留指令，P500指定停留0.5秒。

以上就是数控线切割机床常用的3B程序格式及实例的介绍，程序虽为ASCII码，但对于没有接触过程序员的工程师来讲难度较大，需要进行一定的学习和理解。

数控系统电火花线切割编程-

数控系统电火花线切割编程-

电流峰值ie/A
脉冲间隔to/μs
空载电压/V
Ra≥2.5 m
20～40
Ra=1.25～2.5 m
Ra<1.25 m
6～20 2～6
≥12 6～12
＜5
稳定加工,一般选择 to=（3～4）ti
70～90
2.4工作液选配
• 电火花线切割加工中, 火花放电必须在具有一 定绝缘性能的液体介质中进行, 但工作液的绝 缘性不能过高, 也不能过低。绝缘性过高, 放 电间隙小, 击穿介质所消耗的能量大, 排屑难, 会降低切割速度；绝缘性过低, 工作液会产生 电解而不能产生火花放电。另外, 工作液还必 须要有较好的冷却性、流动性和防锈性能。同 时, 工作液应该对人体无害, 在受到高温分解 时, 也不会放出有害气体。
的起点往往也是加工的终点。当加工接近终点时, 在重力作用下,
已加工部分会向下沉, 由于二次放电切割, 会在起点处产生二次
切割痕迹。尤其在加工一些细长槽时, 由于工件的变形, 甚至会
出现夹丝现象。所以, 在选择加工起点时, 应尽量选择在工件截
面图形的相交点或精度要求不高且便于修整的地方；对于加工路
线的选择, 则应从工件装夹位置附近开始向离开工件装夹位置的
• 1.电极丝选择 • 2.穿丝孔位置的选择
1.电极丝选择
• 1） 电极丝的种类和性能 • 根据电极丝的不同材料和切割速度不同,
比较常用的电极丝有钨丝、钼丝、钨钼 合金丝和黄铜丝等。钨丝、钼丝抗拉强 度高, 适于快速走丝加工, 一般用于各 种窄缝的精加工。
2）电极丝的安装与位置调整
• （1）电极丝的安装 • 安装的电极丝要松紧适度, 张力适中。 • （2）电极丝的位置调整
• ①目测法 对于加工精度、粗糙度等要求较低 的工件, 在确定电极丝与工件基准间的相对位 置时, 可以在工件上做一些标志, 然后通过目 测的方式来进行位置调整。如图6-14所示是通 过在切割起始坐标位置处划上十字基准线, 并 在十字交点处打穿丝孔, 分别沿划线方向目测 电极丝与基准线的相对位置, 根据两者的偏离 情况移动工作台。当电极丝中心分别与纵横方 向基准线重合时, 电极丝中心的位置就与切割 的起始坐标位置相重合了。

典型零件数控电火花线切割编程

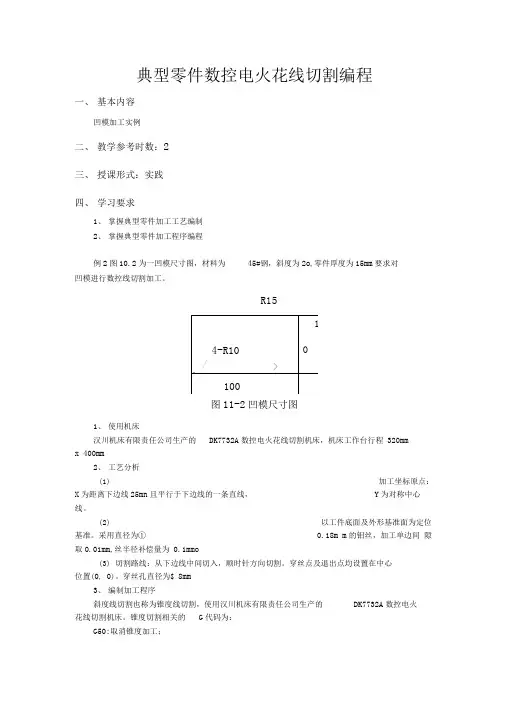

典型零件数控电火花线切割编程

典型零件数控电火花线切割编程一、基本内容凹模加工实例二、教学参考时数：2三、授课形式：实践四、学习要求1、掌握典型零件加工工艺编制2、掌握典型零件加工程序编程例2图10.2为一凹模尺寸图，材料为45#钢，斜度为2o,零件厚度为15mm要求对凹模进行数控线切割加工。

R15图11-2凹模尺寸图1、使用机床汉川机床有限责任公司生产的DK7732A数控电火花线切割机床，机床工作台行程320mmx 400mm2、工艺分析(1)加工坐标原点：X为距离下边线25mn且平行于下边线的一条直线，Y为对称中心线。

(2)以工件底面及外形基准面为定位基准。

采用直径为①0.18m m的钼丝，加工单边间隙取0.01mm,丝半径补偿量为0.1mmo(3)切割路线：从下边线中间切入，顺时针方向切割。

穿丝点及退出点均设置在中心位置(0, 0)。

穿丝孔直径为$ 8mm3、编制加工程序斜度线切割也称为锥度线切割，使用汉川机床有限责任公司生产的DK7732A数控电火花线切割机床。

锥度切割相关的G代码为：G50:取消锥度加工；G51 :锥度左偏，格式：G51Aa；G52:锥度右偏，格式：G52Aa；另外，加工锥度零件，还需输入W S、H三个参数：W工作台面到下导轮中心的距离；S上导轮中心到工作台面的距离；H工件厚度。

采用ISO格式程序如下：（单位为卩m）N010 G92 X0 Y0N020 W 60010N030 S 100000N040 H 15000N050 G52 A2N060 G41 D100N070 G01 X0 Y-25000N080 G01 X-40000 Y25000N090 G02 X-50000 Y-15000 I0 J10000N100 G01 X-50000 Y15000N110 G02 X-40000 Y25000 I10000 J0N120 G01 X-15000 Y25000N130 G03 X15000 Y25000 I15000 J0N140 G01 X40000 Y25000N150 G02 X50000 Y15000 I0 J-10000N160 G01 X50000 Y-15000N170 G02 X40000 Y-25000 I-10000 J0N180 G01 X0 Y-25000N190 G01 X0 Y0N200 M02。

数控电火花线切割加工

数控电火花线切割加工

数控电火花线切割加工电火花加工属于特种加工的一种方法，它是在加工过程中，使工具和工件之间不断产生脉冲性的火花放电，靠放电时局部、瞬时产生的高温去除工件余外材料，以及使材料改变性能或被镀覆等的放电加工，因放电过程可见到火花，故称之为电火花加工。

6.1数控电火花线切割加工原理与特点6.1.1 数控电火花线切割加工原理数控电火花线切割是利用移动的细金属导线作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。

工件的形状是由数控系统操纵工作台相关于电极丝的运行轨迹决定的，因此不需制造专用的电极，就能够就能够加工形状复杂的模具零件。

其加工原理如图6-1所示，工件连接脉冲电源的正极，电极丝接负极，加上高频脉冲电源后，在工件与电极丝之间产生专门强的脉冲电场，使其间的介质被电离击穿，产生脉冲放电。

电极丝在贮丝筒的作用下作正反向交替运动，在电极丝和工件之间浇注工作介质，在机床数控系统的操纵下，工作台相对电极丝按预定的程序运动，从而切割出需要的工件形状。

图6-1 电火花切割原理6.1.2 数控电火花线切割加工特点1.直截了当利用线状的电极丝作为电极，可节约电极设计、制造费用、缩短了生产预备周期。

2.能够加工用传统切削加工方法难以加工或无法加工的微细异形孔、窄缝和形状复杂的工件。

3.采纳线切割加工冲模时，可实现凸、凹模一次加工成形。

6.2 数控电火花线切割机床6.2.1 电火花线切割机床分类（1）按操纵方式可分为靠仿照型操纵、光电跟踪操纵、数字程序操纵及微机操纵等；（2）按电源形式可分为RC电源、晶体管电源、分组脉冲电源及自适应操纵电源等；（3）按加工特点可分为大、中、小型以及一般直壁切割型与锥度切割型等；（4）按走丝速度可分为慢走丝方式和快走丝方式两种。

6.3 数控电火花线切割工艺基础数控电火花线切割加工，一样是作为工件专门是模具加工中的最后工序。

要达到加工零件的精度及表面粗糙度要求，应合理操纵线切割加工时的各种工艺参数（电参数、切割速度、工件装夹等），同时应安排好零件的工艺路线及线切割加工前的预备加工。

3电火花线切割编程、加工工艺及实例 共143页

3电火花线切割编程、加工工艺及实例 共143页

G y
L3
A C B
1
B
1
B
100000
G y
L1
B A B
0
B
0
B
100000
G x
L3
第三章 电火花线切割编程、加工工艺及实例
课堂练习
写出下图AC,CB,BA的线切割3B程序。
B
40
A
30
C
第三章 电火花线切割编程、加工工艺及实例
2. 圆弧的3B代码编程 1) x，y值的确定 以圆弧的圆心为原点，建立正常的直角坐标系，x，y 表示圆弧起点坐标的绝对值，单位为μm。如在图3-5(a)中， x=30000，y=40000；在图3-5(b)中，x=40000,y=30000。
根据上述计算可知圆弧E′F′的终点坐标的Y的绝对值小， 所以计数方向为Y。
圆弧E′F′在第一、二、三、四象限分别向Y轴投影得到长 度的绝对值分别为0.1 mm、19.9 mm、19.9 mm、0.1 mm，故 J=40000。
第三章 电火花线切割编程、加工工艺及实例
圆弧E′F′首先在第一象限顺时针切割，故加工指令 为SR1。
注：B为分隔符，它的作用是将X、Y、J数码区分开 来；X、Y为增量(相对)坐标值；J为加工线段的计数长度； G为加工线段计数方向；Z为加工指令。
第三章 电火花线切割编程、加工工艺及实例
1. 直线的3B代码编程 1) x，y值的确定 (1) 以直线的起点为原点，建立正常的直角坐标系，x， y表示直线终点的坐标绝对值，单位为μm。 (2) 在直线3B代码中，x，y值主要是确定该直线的斜率， 所以可将直线终点坐标的绝对值除以它们的最大公约数作为 x，y的值，以简化数值。 (3) 若直线与X或Y轴重合，为区别一般直线，x，y均可 写作0也可以不写。

电火花加工应用实例

电火花加工应用实例
过载、漏电等电气事故都有可能导致火灾。设备自身缺陷、 施工安装不当、电气接触不良、雷击静电引起的高温、电弧 和电火花是导致电气火灾的直接原因。周围存放易燃易爆物 是电气火灾的环境条件。
下一页 返回
第三节 电气火灾消防知识
电气火灾产生的直接原因: (1)设备或线路发生短路故障电气设备由于绝缘损坏、电
上一页
返回
第二节 电工安全操作知识
1.在进行电工安装与维修操作时，必须严格遵守各种安全 操作规程，不得玩忽职守。
2.进行电工操作时，要严格遵守停、送电操作规定，确实 做好突然送电的各项安全措施，不准进行越时送电。
3.在邻近带电部分进行电工操作时，一定要保持可靠的安 全距离。
4.严禁采用一线一地、两线一地、三线一地(指大地)安装 用电设备和器具。
动断电保护。对电气设备和线路正确设置接地、接零保护， 为防雷电安装避雷器及接地装置。 (3)根据使用环境和条件正确设计选择电气设备。恶劣的 自然环境和有导电尘埃的地方应选择有抗绝缘老化功能的产 品，或增加相应的措施;对易燃易爆场所则必须使用防爆电气 产品。
上一页 下一页 返回
第三节 电气火灾消防知识
上一页 下一页 返回
第一节 安全用电知识
三、绝缘安全用具 绝缘安全用具是保证作业人员安全操作带电体及人体与带
电体安全距离不够所采取的绝缘防护工具。绝缘安全用具按 使用功能可分为: 1.绝缘操作用具 绝缘操作用具主要用来进行带电操作、测量和其他需要直 接接触电气设备的特定工作。 常用的绝缘操作用具，一般有绝缘操作杆、绝缘夹钳等，如 图7-1、图7-2所示。这些操作用具均由绝缘材料制成。
上一页 下一页 返回
第一节 安全用电知识
正确使用绝缘操作用具，应注意以下两点:
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

模块五 数控电火花线切割加工实例
本课题学习的内容主要是通过分析数控电火花线切割一些典型零件的加工实例，使你了解数控电火花线切割零件加工的工艺分析过程，巩固掌握数控电火花线切割加工程序的编制方法。

由于零件在加工时许多尺寸都有公差要求，所以在实际编程加工时还要考虑
到尺寸的公差。

对于有公差要求的尺寸，通常采用中差尺寸编程。

同时，在数控电火花线切割编程时，如果按照零件中的轨迹尺寸编程，加工中电极丝中心所走轨迹就是图样中的轨迹，这样加工出来的零件与实际要求的零件相比在单边尺寸上相差一个电极丝半径加上一个放电间隙。

为了加工出合格的工件，就必须将图样的轨迹作相应的偏移，从而得到编程轨迹。

在对孔和凹体等零件编程时，应将实际轨迹单边向内部偏
移一个钼丝半径加上放电间隙；在对凸模等凸体零件编程时，应将实际轨迹单边向外部偏
移一个钼丝半径加上放电间隙。

学习目标：
知识目标：●了解数控电火花线切割典型零件加工工艺分析。

能力目标：●掌握数控电火花线切割典型零件的程序编制方法。

如果切割的零件为模具，则还应考虑配合间隙，通常配合间隙每套模具只加在其中的一组模具上，即
资料卡 中差尺寸的计算公
式：
例1用3B格式编制加工图表3-28所示凸凹模（图示尺寸是根据刃口尺寸公差及凸凹模配合间隙计算出的平均尺寸）的数控线切割程序。

电极丝为φ0.1mm 的钼丝，单面放电间隙为0.01mm。

图3-28 凸凹模
图3-29 凸凹模编程示意图
（1）工艺分析由于该凸凹模图示尺寸为平均尺寸，故作相应偏移就可按此尺寸编程。

图形上、下对称，孔的圆心在图形对称轴上，六个侧面已磨平，可作定位基准，可以进行切割加工。

（2）切割路线的选择合理地选择切割路线可简化编程计算，提高加工质量。

根据分析，本题选择在型孔中心处钻穿丝孔，先切割型孔，然后再切割外轮廓较合理。

（3）确定补偿距离钼丝中心轨迹，如图3-29中双点划线所示。

补偿距离为：
△R＝（0.1/2+0.01）mm＝0.06mm
（4）计算交点坐标将电极丝中点轨迹划分成单一的直线或圆弧段。

求E点的坐标值：因两圆弧的切点必定在两圆弧的连心OO1上。

直线OO1的方程为Y ＝（2.75/3）X。

故可求得E点的坐标值为X＝-1.570mm Y＝-1.4393mm。

其余各交点坐标可直接从图形中求得,见表3-4。

切割型孔时电极丝中心至圆心O的距离（半径）为
R＝（1.1-0.06）mm＝1.14mm
表3-4 凸凹模轨迹图形各线段交点及圆心坐标
（4）编写程序单切割凸凹模时，先切割型孔，然后再按B→C→D→E→F→G→H→I →K→A→B的顺序切割，3B格式切割程序单见表3-5。

表3-5 凸凹模3B格式切割程序单
例2 如图3-30所示为一落料零件，用ISO格式编写该零件的凹模与凸模的线切割
加工程序。

已知该模具要求单边配合间隙为0.01mm，电极丝直径为φ0.18mm，单边放电间隙为0.01mm。

图3-30 零件图
图3-31 凹模电极丝中心轨迹
图3-32 凸模电极丝中心轨迹
（1）编写凹模程序图3-31所示，点划线为电极丝中心轨迹。

因该模具为落料模，冲件的尺寸由凹模决定，模具配合间隙应在凸模上扣除，所以凹模的间隙补偿量为
D＝（0.18/2+0.01）＝0.1mm
穿丝孔在O点，按O→A→B→C→D→O的顺序切割，程序如下：
G92 X0 Y0
G41 D100
G01 X3755 Y-5000
G03 X3755 Y5000 I6245 J5000
G01 X-3755 Y5000
G03 X-3755 Y-5000 I-6245 J-5000
G01 X3755 Y-5000
G40
G01 X0 Y0
M02
（2）编写凸模程序图3-32所示，点划线为电极丝中心轨迹。

由于模具配合间隙在凸模上扣除，所以凸模的间隙补偿量为
D＝（0.18/2+0.01-0.01）＝0.9mm
穿丝孔在E点，按E→A→B→C→D→E的顺序切割，程序如下：
G92 X0 Y0
G42 D90
G01 X3755 Y-5000
G03 X3755 Y5000 I6245 J5000
G01 X-3755 Y5000
G03 X-3755 Y-5000 I-6245 J-5000
G01 X3755 Y-5000
G40
G01 X0 Y0
M02。
