第2章电气控制线路的基本原则和基本环节一、填空题1．由第1章中介绍的按钮_______、_______、_______等有触头的低压控制电器所组成的控制线路，称为电气控制线路。

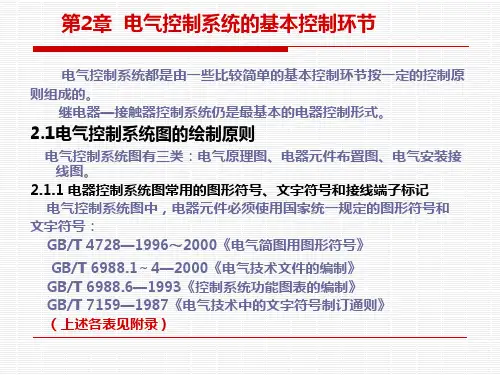

2．电气控制线路的表示方法有：_________、_________和电气安装接线图3种。
3．电气控制工程图中，文字符号分为_________和_________。
4．电气原理图是根据________而绘制的，具有结构简单、层次分明、便于_________电路的工作原理等优点。
5．电路各节点标记中，三相电源引入线采用_________、_________、_________标记，电源开关之后的三相交流电源主电路分别标记为_________、_________、_________。
6．控制电路的标记由_________组成，交流控制电路的标号以重要压降元件为分界，用奇数标号，_________用偶数标号。
直流控制电路中，_________按奇数标号，_________按偶数标号。
7．电气原理图中，所有电气元件的_________、_________必须采用国家规定的统一标准。
8．绘制原理图时，主电路用_________绘制在图面的_________，控制电路_________绘制在图面的_________。
9．绘制原理图时所有电路元件均按_________和_________的原始状态绘制。
10．电气元件布置图主要用来表明电气设备上所用电机、电器的_________。
11．电气安装接线图是按照电气元件的_________和_________绘制的。
12．绘制电气安装接线图时，各电气元件用规定的图形、文字符号绘制，同一电气元件各部件必须_________。
各电气元件的位置，应与_________一致。
13．在供电变压器容量足够大时，小容量笼型电动机可_________启动。
14．在电动机具有过载保护的电路中，FR的热元件应_________接在_________中，FR的常闭触点应串接在_________中。
和步骤和步骤电气控制系统设计的要求和步骤要完成好电气控制系统的设计任务，除掌握必要的电气设计基础知识外，还必须经过反复实践，深入生产现场，将不断积累的经验应用到设计中来。
课程设计正是为这一目的而安排的实践性教案环节，它是一项初步的工程训练。
通过课程设计的工作，了解一般电气控制系统的设计要求、设计内容和设计方法。
本章主要讨论课程设计应达到的目的、要求、内容、深度及工作量。
并通过实例介绍，进一步说明课程设计的设计步骤。
电气设计包含原理设计和工艺设计两个方面，不能忽视任何一面，对于应用型人才更应重视工艺设计。
电气控制系统课程设计属于练习性质，不强调设计结果直接用于生产。
设计的目的、要求、任务及方法一、设计目的电气设计的主要目的是通过某一生产设备的电气控制装置的设计实践，了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。
通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。
电气设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。
电气设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。
二、设计要求为保证顺利完成设计任务还应做到以下几点：(1>在接受设计任务后，应根据设计要求和应完成的设计内容，拟定设计任务书和工作进度计划，确定各阶段应完成的工作量，妥善安排时间。
(2>在方案确定过程中应主动提出问题，以取得指导教师的帮助，同时要广泛讨论意见，依据充分。
在具体设计过程中要多思考，尤其是主要参数，要经过计算论证。
(3>所有电气图纸的绘制必须符合国家有关规定的标准，包括线条、图型符号、工程代号、回路标号、技术要求、标题栏、元件明细表以及图纸的折叠和装订。
电气工程及其自动化基础知识单选题100道及答案解析1. 以下哪个不是电路的基本组成部分？（）A. 电源B. 负载C. 导线D. 电阻器答案：D解析：电路的基本组成部分包括电源、负载和导线，电阻器是负载的一种。
2. 正弦交流电的三要素是（）A. 最大值、频率、初相位B. 有效值、周期、相位C. 平均值、角频率、相位差D. 瞬时值、周期、初相位答案：A解析：正弦交流电的三要素是最大值、频率和初相位。
3. 纯电感电路中，电流与电压的相位关系是（）A. 电流超前电压90°B. 电流滞后电压90°C. 电流与电压同相D. 电流与电压反相答案：B解析：在纯电感电路中，电流滞后电压90°。
4. 三相交流电源的星形连接中，线电压与相电压的关系是（）A. 线电压等于相电压B. 线电压是相电压的根号3 倍，且超前30°C. 线电压是相电压的根号3 倍，且滞后30°D. 线电压是相电压的3 倍答案：B解析：三相交流电源星形连接时，线电压是相电压的根号3 倍，且线电压超前相电压30°。
5. 变压器的基本作用是（）A. 变电压B. 变电流C. 变阻抗D. 以上都是答案：D解析：变压器可以实现变电压、变电流和变阻抗的作用。
6. 异步电动机的转差率S 的范围是（）A. 0 < S < 1B. -1 < S < 1C. 0 <= S <= 1D. -∞< S < +∞答案：A解析：异步电动机正常运行时，转差率0 < S < 1。
7. 直流电机的换向器的作用是（）A. 改变电流方向B. 改变磁场方向C. 改变电枢绕组中的电动势方向D. 以上都是答案：C解析：直流电机的换向器主要是改变电枢绕组中的电动势方向。
8. 电力系统中，无功功率的主要作用是（）A. 提高功率因数B. 提高设备利用率C. 维持电压水平D. 减少线路损耗答案：C解析：无功功率主要用于维持电力系统的电压水平。
