电动机基本控制回路讲解

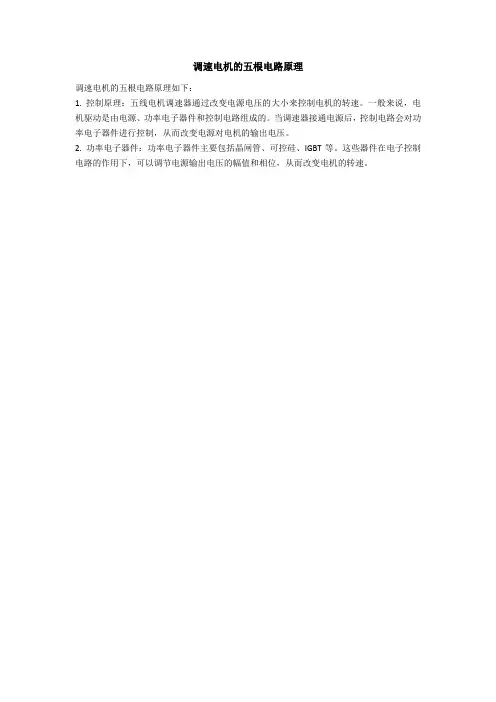

调速电机的五根电路原理
调速电机的五根电路原理如下：
1. 控制原理：五线电机调速器通过改变电源电压的大小来控制电机的转速。

一般来说，电机驱动是由电源、功率电子器件和控制电路组成的。

当调速器接通电源后，控制电路会对功率电子器件进行控制，从而改变电源对电机的输出电压。

2. 功率电子器件：功率电子器件主要包括晶闸管、可控硅、IGBT等。

这些器件在电子控制电路的作用下，可以调节电源输出电压的幅值和相位，从而改变电机的转速。

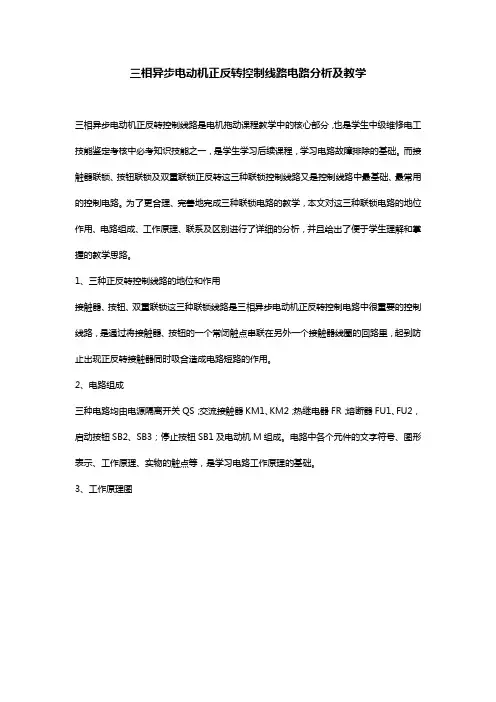

三相异步电动机正反转控制线路电路分析及教学三相异步电动机正反转控制线路是电机拖动课程教学中的核心部分，也是学生中级维修电工技能鉴定考核中必考知识技能之一，是学生学习后续课程，学习电路故障排除的基础。

而接触器联锁、按钮联锁及双重联锁正反转这三种联锁控制线路又是控制线路中最基础、最常用的控制电路。

为了更合理、完善地完成三种联锁电路的教学，本文对这三种联锁电路的地位作用、电路组成、工作原理、联系及区别进行了详细的分析，并且给出了便于学生理解和掌握的教学思路。

1、三种正反转控制线路的地位和作用接触器、按钮、双重联锁这三种联锁线路是三相异步电动机正反转控制电路中很重要的控制线路，是通过将接触器、按钮的一个常闭触点串联在另外一个接触器线圈的回路里，起到防止出现正反转接触器同时吸合造成电路短路的作用。

2、电路组成三种电路均由电源隔离开关QS；交流接触器KM1、KM2；热继电器FR；熔断器FU1、FU2，启动按钮SB2、SB3；停止按钮SB1及电动机M组成。

电路中各个元件的文字符号、图形表示、工作原理、实物的触点等，是学习电路工作原理的基础。

3、工作原理图图一接触器联锁正反转控制线路图二按钮联锁正反转控制线路4、工作原理分析（1）接触器联锁正反转控制线路的工作原理(图一)A、正转控制：按下正转按钮SB2→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

同时，KM1联锁触头断开，对KM2联锁。

B、反转控制：按下反转按钮SB3→接触器KM2线圈得电→KM2主触头闭合，KM2的自锁触头闭合→电动机自锁正转。

同时，KM2联锁触头断开，对KM1联锁。

C、停止控制：按下停止按钮SB1，KM2线圈断电，KM2主触头断开，同时KM2自锁触点也断开，电机反转停止。

KM1常闭触点闭合，为正转做好准备。

图三双重联锁正反转控制线路（2）按钮联锁正反转控制线路的工作原理(图二)A、正转控制：按下正转按钮SB2→SB2常闭触头先分断，对KM2联锁，SB2常开触头后闭合→接触器KM1线圈得电→KM1主触头闭合，KM1的自锁触头闭合→电动机自锁正转。

1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；
按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。

2 直接启动，延时停止
通过时间继电器作用，延时使回路断开。

3 控制电机正反转
使用双重互锁，采用复合按钮和2个接触器。

将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用！
10 延边三角形降压启动
这个知道就行！！！
11 星三角降压启动
照片名称：星三角降压启动实物接线图
照片名称：星三角
照片名称：星三角启动控制线路图
照片名称：星三角
（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应
该采取降压的方式。

）
12 自耦降压
这也是很使用的降压启动控制线路。

一般大于40千瓦的电机使用。

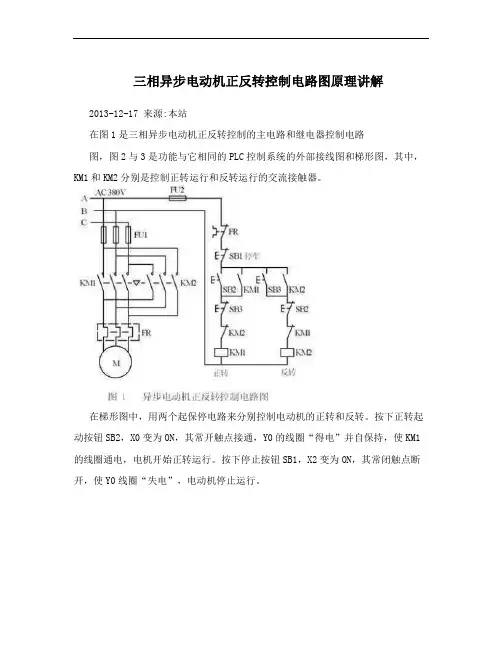

三相异步电动机正反转控制电路图原理讲解2013-12-17 来源:本站在图1是三相异步电动机正反转控制的主电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器。

在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。

按下正转起动按钮SB2，X0变为ON，其常开触点接通，Y0的线圈“得电”并自保持，使KM1的线圈通电，电机开始正转运行。

按下停止按钮SB1，X2变为ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。

在梯形图中，将Y0和Y1的常闭触点分别与对方的线圈串联，可以保证它们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。

除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮联锁”，即将反转起动按钮X1的常闭触点与控制正转的Y0的线圈串联，将正转起动按钮X0的常闭触点与控制反转的Y1的线圈串联。

设Y0为ON，电动机正转，这时如果想改为反转运行，可以不按停止按钮SB1，直接按反转起动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的常开触点接通，使Y1的线圈“得电”，电机由正转变为反转。

梯形图中的互锁和按钮联锁电路只能保证输出模块中与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。

由于切换过程中电感的延时作用，可能会出现一个接触器还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。

可以用正反转切换时的延时来解决这一问题，但是这一方案会增加编程的工作量，也不能解决不述的接触器触点故障引起的电源短路事故。

如果因主电路电流过大或接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一接触器的线图通电，仍将造成三相电源短路事故。

为了防止出现这种情况，应在PLC外部设置由KM1和KM2的辅助常闭触点组成的硬件互锁电路(见图2)，假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。

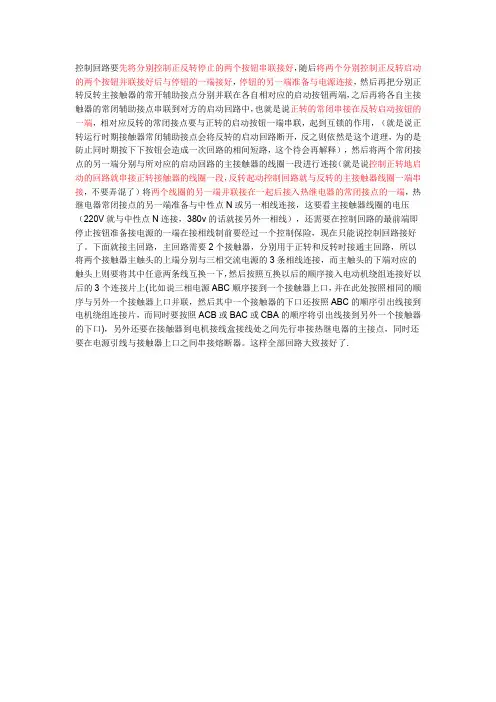

控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，（就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释），然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接（就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了）将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压（220V就与中性点N连接，380v的话就接另外一相线），还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。

下面就接主回路，主回路需要2个接触器，分别用于正转和反转时接通主回路，所以将两个接触器主触头的上端分别与三相交流电源的3条相线连接，而主触头的下端对应的触头上则要将其中任意两条线互换一下，然后按照互换以后的顺序接入电动机绕组连接好以后的3个连接片上(比如说三相电源ABC顺序接到一个接触器上口，并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口)，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接熔断器。

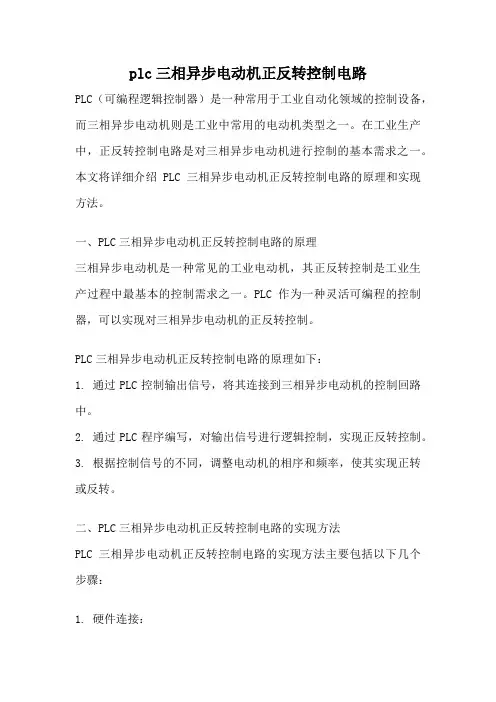

plc三相异步电动机正反转控制电路PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，而三相异步电动机则是工业中常用的电动机类型之一。

在工业生产中，正反转控制电路是对三相异步电动机进行控制的基本需求之一。

本文将详细介绍PLC三相异步电动机正反转控制电路的原理和实现方法。

一、PLC三相异步电动机正反转控制电路的原理三相异步电动机是一种常见的工业电动机，其正反转控制是工业生产过程中最基本的控制需求之一。

PLC作为一种灵活可编程的控制器，可以实现对三相异步电动机的正反转控制。

PLC三相异步电动机正反转控制电路的原理如下：1. 通过PLC控制输出信号，将其连接到三相异步电动机的控制回路中。

2. 通过PLC程序编写，对输出信号进行逻辑控制，实现正反转控制。

3. 根据控制信号的不同，调整电动机的相序和频率，使其实现正转或反转。

二、PLC三相异步电动机正反转控制电路的实现方法PLC三相异步电动机正反转控制电路的实现方法主要包括以下几个步骤：1. 硬件连接：将PLC的输出端口与三相异步电动机的控制回路连接起来，确保信号可以正常传输。

具体连接方式根据PLC设备和电动机的接口类型而定，一般包括连接线路和插头等。

2. PLC程序设计：通过PLC的编程软件，编写控制程序实现正反转功能。

PLC的编程软件一般采用图形化编程语言，如梯形图（Ladder Diagram）、功能块图（Function Block Diagram）等。

在程序中，需要根据输入信号的状态判断电动机的运行状态，并根据需要输出控制信号实现正转或反转。

3. 电动机控制逻辑设计：根据具体的控制需求，设计电动机的控制逻辑。

一般而言，通过判断电动机的启动信号、停止信号和反转信号的状态，来实现对电动机的正反转控制。

例如，当启动信号为1时，输出正转信号；当停止信号为1时，输出停止信号；当反转信号为1时，输出反转信号。

通过逻辑组合和判断，实现电动机的正反转控制。

从易到难，详解电动机二次回路的基本控制原理想要电动机启动，可不是合上闸这么简单。

想要实现远程控制和多点控制，需要做的还有很多。

本文列举几个最基本的电动机控制回路，除了在生产中的机械控制需要用到外，在设计PLC电路时，这些也是必备单元。

本文将由易到难逐一讲解。

电动机控制回路常用元件按钮▼按钮分为启动按钮、停止按钮和机械互锁按钮。

前两者共4个接线柱，后者有6个接线柱。

启动按钮多为绿色，平时内部为断开状态，按下按钮后内部闭合，松开后恢复断开；停止按钮多为红色，平时内部为闭合状态，按下按钮后内部断开，松开后恢复闭合；机械互锁按钮可以看作是一个双投开关，共6个接线柱，平时左侧接线柱接通，按下后右侧接线柱接通，松开后恢复左侧接线柱接通，可任意作为启动按钮或停止按钮。

按钮一般用SB表示，如果有多个按钮同时存在，会在SB后面加数字，如SB1，SB2。

接触器/继电器▼上图是接触器，继电器与之相比较小，但原理相同。

共有两排共12个接线柱（2个接线柱，一进一出算1组）。

最上面一排接线柱中，有2组常闭触点，和1组线圈触点，下面一排有3组常开触点。

工作特点：线圈不通电时，常闭触点闭合，常开触点断开；线圈通电后，常闭触点断开，常开触点闭合。

接触器，不论哪个触点或者线圈，均用KM表示。

如果有多个接触器，则会在KM后加数字，如KM1，KM2。

同一个接触器的所有触点和线圈，均用一组标号，如接触器KM1的常开触点、常闭触点和线圈，在电路图中的标志均为KM1。

点动与连动点动：即按下按钮时电动机启动，松开后电动机停止。

连动：即按下按钮时电动机启动，松开后电动机继续运转。

电路▼上图中，左侧为主回路，右侧的a，b，c三个图分别为三个不同的控制回路。

在图a中，按下按钮SB，电动机启动，松开后电动机停止。

是典型的点动控制。

在图b中，断路器SA断开时，按下按钮SB2，接触器线圈KM通电，常开触点KM闭合，但是常开触点KM下方有断路器将它断开，因此虽然此时电动机启动，但是松开后还是会停止。
