水环压缩机工作原理
水环压缩机是一种常见的压缩机类型，广泛应用于化工、制药、食品、纺织等行业。
它的工作原理是通过水环在转子轮廓和压缩腔之间形成一个水环密闭空间，在旋转时将气体进行压缩。
水环压缩机主要由转子、水环、机壳、进气口、出气口等构成。
在工作时，气体通过进气口进入水环压缩机，经过转子和水环的密闭腔体，被压缩成高压气体，并通过出气口排出。
同时，水环在旋转中也起到降温和密封的作用。
水环压缩机的优点是结构简单，操作方便，适用范围广，且不会产生油污染问题。
常用于压缩易燃易爆气体、蒸汽、气体混合物等。
但是，在使用过程中需要注意水环的质量和润滑情况，否则会影响压缩效率和使用寿命。
总之，水环压缩机是一种高效、可靠的压缩机类型，其工作原理简单易懂，使用广泛，对于需要进行气体压缩的行业来说是不可或缺的设备之一。
- 1 -。
水环压缩机的定义是什么水环压缩机，也称水环式压缩机，是一种以水环作为密封和压缩介质的压缩机。
它将气体吸入机内，经过多级旋转齿轮和叶轮组成的转子，通过压缩减小气体体积，最终将气体排出。
水环压缩机不仅能够将气体压缩，而且可以将气体分离，广泛用于化工、食品、制药等行业中。
水环压缩机的工作原理水环压缩机的工作原理是利用水的密封作用来达到气体的压缩目的。
在水环压缩机内，水作为密封和压缩介质，通过自转形成一圈水环，并形成紧密的密封环，同时也起到了排气的作用。
当气体吸入到水环压缩机内部时，由于水环旋转的惯性力，气体会被推向叶轮，同时被压缩。
随着转子的继续旋转，气体的体积逐渐缩小，最终被排除出机体。
水环压缩机使用的水不断地从进水口进入水环压缩机内，经过压缩后的气体和不必要的水混合，再排出水环压缩机。
在排放气体之前，由于气体在水环压缩机内经过多次压缩和分离，因此可以减少气体中的杂质、液体，并达到更纯净的气体。
这也是水环压缩机有利于气体分离的原因。
水环压缩机的应用领域由于水环压缩机的工作原理，它的应用领域比较广泛。
以下是一些典型的场景：化工在化工生产中，水环压缩机常用于制造氢气、氧气、氮气等，也可用于各种气体的回收和精密化学品的制造。
食品在食品生产中，水环压缩机通常用于将气体注入液体、加压使用和包装食品。
此外，水环压缩机也可用于制造碳酸饮料、啤酒、果汁等。
制药在制药过程中，水环压缩机可用于处理各种气体制备药品，以及烘干设备中的空气蒸发和能量回收。
总结水环压缩机是一种广泛应用于化工、食品、制药等行业中的压缩机，其工作原理是利用水的密封作用来达到气体的压缩目的。
水环压缩机不仅能够将气体压缩，还能够将气体分离，有利于减少气体中的杂质和液体，并达到更纯净的气体。

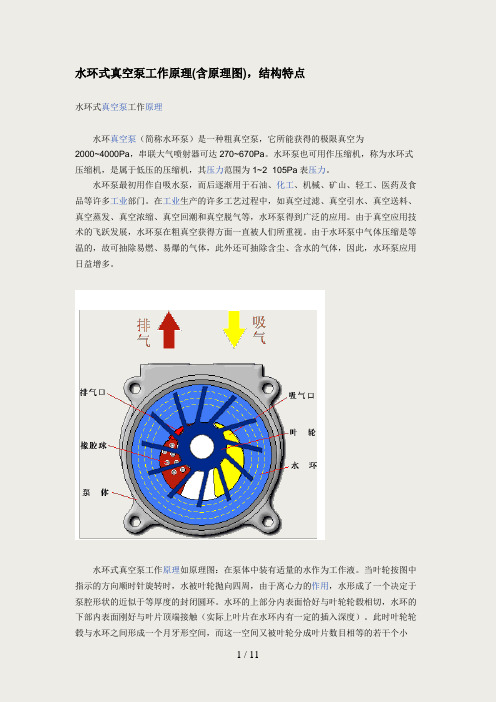

水环式真空泵工作原理(含原理图)，结构特点水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。
当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：结构简单，制造精度要求不高，容易加工。
结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
压缩气体基本上是等温的，即压缩气体过程温度变化很小。
水环式真空泵工作原理(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--水环式真空泵工作原理(含原理图)，结构特点水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。
当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部分内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：结构简单，制造精度要求不高，容易加工。
结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
水环式真空泵及压缩机点击放大图片水环式真空泵及压缩机的详细资料：一、SK水环式真空泵及压缩机用途及使用范围：SK水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性,不溶于水,不含有固体颗粒的气体,以便在密闭容器中形成真空和压力。
吸入气体允许混有少量液体。
SK水环真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆炸气体时,不易发生危险,所以其应用更加广泛。
二、SK水环式真空泵及压缩机工作原理：如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。
叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。
