水环真空泵的工作原理

水环式真空泵工作原理水环式真空泵是一种常见的真空抽气设备，其工作原理是利用水环在高速旋转时形成的液环来实现气体的吸入和排出。

本文将详细介绍水环式真空泵的工作原理。

一、水环式真空泵的结构1.1 水环式真空泵由泵体、叶轮、水环、进气口、排气口等部分组成。

1.2 泵体通常为圆筒形，内部安装有叶轮，叶轮与泵体之间留有一定的间隙。

1.3 进气口和排气口分别连接真空容器和排气管道。

二、水环式真空泵的工作原理2.1 泵体内充满一定量的水，当叶轮高速旋转时，水被离心力拉向泵体壁形成液环。

2.2 液环在叶轮的作用下不断旋转，同时与叶轮之间的间隙形成密闭的空间。

2.3 当泵体内气体被液环吸入后，叶轮继续旋转将气体排出泵体，从而实现真空抽气的目的。

三、水环式真空泵的优势3.1 由于水环的润滑作用，水环式真空泵能够在高速旋转时减少叶轮与泵体之间的摩擦损失。

3.2 水环式真空泵的结构简单，维护方便，使用寿命较长。

3.3 由于水的密度大，水环式真空泵的抽气效率较高，适用于各种工业领域的真空抽气需求。

四、水环式真空泵的应用领域4.1 水环式真空泵广泛应用于化工、医药、食品等领域的真空蒸馏、真空干燥等工艺。

4.2 在石油、冶金、电力等行业中，水环式真空泵也被用于真空输送、真空提取等工艺。

4.3 水环式真空泵还常用于真空包装、真空吸附等领域。

五、水环式真空泵的发展趋势5.1 随着工业技术的不断发展，水环式真空泵将不断提高抽气效率和稳定性。

5.2 未来水环式真空泵可能会采用更先进的材料和技术，以适应更多领域的真空抽气需求。

5.3 水环式真空泵的自动化程度将不断提高，为工业生产提供更便捷、高效的真空抽气解决方案。

总之，水环式真空泵作为一种常见的真空抽气设备，具有结构简单、使用方便、抽气效率高等优点，广泛应用于各种领域的真空工艺中。

随着技术的不断进步，水环式真空泵的性能和应用领域将不断拓展，为工业生产提供更多可能性。

水环式真空泵原理水环式真空泵是一种常用的真空泵，其工作原理是利用水的旋转运动来产生真空。

这种真空泵通常由一台电机、一个水环、一个叶轮和一个出口管道组成。

电机驱动叶轮旋转，将水和气体一起带入水环内。

水环的内壁与叶轮之间形成一定的间隙，使得水和气体能够通过间隙进入水环内。

当叶轮旋转时，水被甩到水环的内壁上，形成一个旋转的水环。

这个水环的旋转运动不仅能将水和气体一起带到水环内，还能够在叶轮的作用下将它们压缩并向出口方向推进。

在水环的旋转过程中，由于离心力的作用，水环的内部形成了一个低压区域。

这个低压区域就是真空泵的工作腔，也是水环式真空泵产生真空的关键。

当气体进入水环内后，由于低压区域的存在，气体会被压缩并向出口方向移动。

同时，水环的旋转运动也会将水分子与气体分子一起排出真空泵。

在真空泵的出口处，通过适当的设计，可以将水分子与气体分子分离。

一般来说，真空泵的出口处会设有一个分离室，通过分离室内的过滤装置，可以将水分子过滤掉，只留下气体分子。

水环式真空泵的工作原理可以总结为以下几个步骤：电机驱动叶轮旋转，将水和气体一起带入水环内；水环的旋转运动将水和气体压缩并向出口方向推进；由于离心力的作用，在水环内形成一个低压区域；气体被压缩并向出口方向移动；在出口处通过分离室将水分子与气体分子分离。

水环式真空泵具有以下优点：首先，结构简单，易于制造和维护；其次，由于水环的旋转运动，气体与水分子的混合程度较高，可以有效地排出气体中的水分子；此外，水环式真空泵的抽气速度较高，可以快速达到所需的真空度。

然而，水环式真空泵也存在一些局限性。

首先，由于水环的运动需要电机驱动，因此需要消耗较多的能量；其次，由于水环的旋转运动，水环式真空泵的噪音较大；此外，水环式真空泵对水的质量要求较高，需要使用纯净水或蒸馏水。

水环式真空泵是一种利用水的旋转运动来产生真空的真空泵。

其工作原理简单直观，具有抽气速度高、排水效果好等优点。

然而，它也存在能耗高、噪音大等局限性。

水环式真空泵工作原理水环式真空泵是一种常用的真空泵，其工作原理是利用水环与叶片之间的相对运动来实现气体的压缩和抽取。

下面将详细介绍水环式真空泵的工作原理。

1. 水环式真空泵的结构水环式真空泵主要由泵体、水环、叶片、进气口、排气口等组成。

泵体内部有一个水环，叶片安装在泵体内部，与水环相互作用。

进气口和排气口分别连接到真空系统和大气环境。

2. 工作原理（1）启动阶段：当水环式真空泵启动时，泵体内部的水环被水填充，形成一个密封的水环。

此时，叶片与水环之间的空间被充满了水。

（2）进气阶段：当泵体内部的水环开始旋转时，叶片也随之旋转。

进气口处的气体被泵入泵体内部，并被水环和叶片的相对运动所压缩。

由于水环的旋转，气体被压缩到泵体的排气口处。

（3）排气阶段：当气体被压缩到一定程度时，进一步旋转的水环将气体推向排气口。

在排气口处，气体被排入大气环境中。

同时，水环的旋转也将泵体内部的气体连续地抽取和排出，从而形成真空。

3. 特点和优势水环式真空泵具有以下特点和优势：（1）可靠性高：水环式真空泵结构简单，工作过程中没有金属间的摩擦，因此寿命较长，可靠性较高。

（2）抽取范围广：水环式真空泵可以抽取较大范围内的气体，包括湿气、蒸汽和可燃气体等。

（3）耐腐蚀性好：由于水环式真空泵的泵体和叶片一般采用耐腐蚀材料制成，因此具有较好的耐腐蚀性能。

（4）运行稳定：水环式真空泵的水环旋转平稳，叶片与水环之间的间隙较小，因此运行稳定，噪音较低。

4. 应用领域水环式真空泵广泛应用于许多领域，包括：（1）化工工业：用于化工过程中的真空蒸馏、真空干燥、真空吸附等。

（2）制药工业：用于制药过程中的真空过滤、真空干燥等。

（3）食品工业：用于食品加工中的真空包装、真空冷冻、真空干燥等。

（4）电子工业：用于电子器件制造过程中的真空抽取、真空封装等。

总结：水环式真空泵通过水环和叶片的相对运动来实现气体的压缩和抽取。

其工作原理简单可靠，具有广泛的应用领域。

真空水环泵工作原理
真空水环泵是一种依靠水的自重来推动叶轮旋转，吸入和排出气体的一种新型的真空泵。

它利用水在水压作用下由低向高流动的物理特性来进行气体吸、排气，因此被称为“水环泵”。

一、工作原理
真空水环泵是一种靠水作为介质来完成气体循环工作的机械设备，它是由泵体、泵盖、叶轮、泵轴、滑环和密封圈等组成。

工作时，叶轮高速旋转，叶轮外壳上的滑环在叶轮和定子间作径向运动，将泵体内气体推向叶轮中心，并使其不断加速。

滑环在离心力作用下绕定子外圆旋转。

当滑环转到泵的进气口时，由于空气的密度较小而浮在水面上，形成一个真空负压区。

滑环与泵壳内壁接触后，将空气压入泵内。

由于泵体和滑环的转速是相同的，所以泵内空气被压缩而体积增大。

同时，由于叶轮在高速旋转过程中与滑环的相对位置不断变化，所以泵壳内空气压力不断变化。

这样就把泵壳内和滑环之间的空间分隔开来。

此时叶轮已不能与滑环发生相对运动，而是形成了一个真空负压区。

—— 1 —1 —。

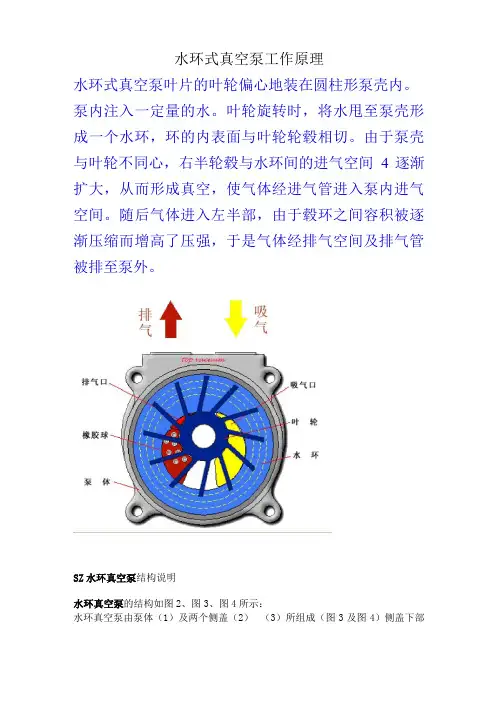

水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。

泵内注入一定量的水。

叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。

由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。

随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。

SZ水环真空泵结构说明水环真空泵的结构如图2、图3、图4所示：水环真空泵由泵体（1）及两个侧盖（2）（3）所组成（图3及图4）侧盖下部有泵脚（a）支撑（图2）,在上部是两管子即进气管（c）和排气管（f），这两个管子通过侧盖上的吸气孔（d）及排气孔（9）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在泵体中，叶轮（6）用键（5）固定于轴上。

叶轮与侧盖之间的问隙，用泵体和侧盖间的垫来调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。

此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

水环真空泵工作原理水环真空泵如图1所示，叶轮（1）偏心地装在泵体（2）内，起动时向泵内注入一定高度的水，因此当叶片轮旋转时，水受离心力的作用而在泵体壁上形成-旋转水环（3），水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中.水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。

如此真空泵叶轮每转动周，叶片间的空间容枳改变一次，每个叶片间的水好象活塞一样往复一次，泵就连续不断地抽吸气体。

由于水环真空泵在工作中，水会发热，同时一部分水会和气体一起被排走，因此泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。

供给的冷水以15°C为宜。

当水环真空泵排出的气体是废气的时候，在排气一端接有一水箱，废，和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果水循环时间长了便会发热，这时需从水箱的供水处供给一定的冷水。

水环式真空泵工作原理水环式真空泵是一种常见的真空泵类型，广泛应用于许多工业领域。

它通过水环的旋转和离心力的作用，将气体抽入泵内并排出，从而实现真空抽取的目的。

下面将详细介绍水环式真空泵的工作原理。

1. 水环形成密封：水环式真空泵的主要部件是水环，它是由水形成的密封圈。

当泵启动时，水环开始旋转，并且由于离心力的作用，水环的外侧形成一个密封的水环壁。

这个水环壁与泵的内壁形成一个密闭的空间，称为工作室。

水环的旋转速度通常由机电驱动。

2. 压缩腔的形成：水环式真空泵的工作室内部被分为多个腔室，每一个腔室之间通过叶片分隔开。

当水环旋转时，腔室与水环之间的空间会不断变化。

当腔室与水环之间的空间变小时，气体就会被压缩。

3. 气体的抽入：在水环式真空泵的工作过程中，气体通过进气口进入泵内。

当气体进入泵内后，由于腔室的旋转和压缩，气体被迫向泵的出口方向挪移。

同时，由于水环的旋转，气体也会被带到水环中。

4. 气体的排出：水环式真空泵的出口连接着一个排气管道。

当气体被压缩后，它会通过排气管道被排出。

在排气过程中，水环会不断地将气体带到排气管道中，并且通过水环的旋转和离心力的作用，气体味被迫排出泵外。

5. 水的循环：在水环式真空泵的工作过程中，水环不仅起到密封的作用，还起到冷却和润滑的作用。

水环会不断地从水箱中吸水，然后将水喷洒到泵的内壁上，形成水环。

在泵的工作过程中，水会被加热，因此需要通过水冷却系统来冷却水环，以保证泵的正常运行。

总结：水环式真空泵通过水环的旋转和离心力的作用，将气体抽入泵内并排出，实现真空抽取的目的。

它的工作原理主要包括水环形成密封、压缩腔的形成、气体的抽入和排出，以及水的循环。

水环式真空泵在许多工业领域都有广泛的应用，如化工、制药、食品加工等。

它具有结构简单、可靠性高、维护方便等优点，是一种常见且重要的真空泵类型。

水环式真空泵工作原理水环式真空泵是一种常见的真空泵，它通过水环的旋转来产生真空。

下面将详细介绍水环式真空泵的工作原理。

1. 原理概述水环式真空泵利用水作为工作介质，在泵腔内形成水环，通过水环的旋转来产生真空。

水环式真空泵的主要组成部分包括泵体、水环、叶轮、进气口和出气口等。

2. 工作过程（1）进气过程：当水环式真空泵启动时，泵体内的水环开始旋转。

进气口打开，气体通过进气口进入泵腔。

由于水环的旋转，气体被抛出泵腔，形成真空。

（2）压缩过程：随着水环的旋转，气体被压缩在水环和泵腔之间。

水环的旋转使得气体被连续压缩，真空度逐渐提高。

（3）排气过程：当气体被压缩到一定程度时，气体通过出气口排出泵腔。

排出的气体经过冷却和过滤，可以得到干净的气体。

3. 工作原理详解（1）水环的作用：水环是水环式真空泵的核心部分，它起到密封和压缩气体的作用。

水环的旋转将气体压缩，并形成真空。

（2）叶轮的作用：叶轮是水环式真空泵中的转子，通过电机的驱动使其旋转。

叶轮的旋转产生离心力，将气体抛出泵腔，形成真空。

（3）进气口和出气口的作用：进气口用于气体进入泵腔，而出气口用于气体排出泵腔。

进气口和出气口的位置设计合理，可以提高泵的效率。

（4）冷却和过滤：水环式真空泵在排气过程中会产生热量和杂质。

为了保护泵的性能和延长使用寿命，需要对排出的气体进行冷却和过滤处理。

4. 优点和应用领域（1）优点：水环式真空泵具有结构简单、可靠性高、维护方便等优点。

它适用于各种气体的抽取，具有较高的抽取效率。

（2）应用领域：水环式真空泵广泛应用于化工、制药、食品加工、电子、冶金等行业。

它可以用于真空蒸馏、真空干燥、真空吸附等工艺过程。

总结：水环式真空泵通过水环的旋转来产生真空，其工作原理简单且可靠。

它适用于各种气体的抽取，并广泛应用于不同行业的工艺过程中。

水环式真空泵的优点包括结构简单、可靠性高、维护方便等。

通过冷却和过滤处理，可以得到干净的气体。

水环式真空泵在化工、制药、食品加工、电子、冶金等领域具有重要的应用价值。

水环真空泵工作原理
水环真空泵是一种主要依靠液体密封的排气装置。

其工作原理如下：
1. 液体密封：水环真空泵内部装有一个转子，转子之外有一层环形空间，其中填充着水或其他液体。

当转子高速旋转时，液体被离心力扔向真空泵壳的内壁形成一个环形密封层。

这个液环在转子和壳体之间形成了螺线状的密封空间。

2. 排气过程：当水环真空泵开始工作时，进气口与被抽空的系统相连接。

转子的高速旋转产生离心力，将空气带入密封空间。

由于密封层中充满了液体，液体将空气挤压到转子的中心。

3. 压缩过程：在转子的中心，液体环再次形成一个密封环，将空气进一步压缩。

这个过程会产生一定的热量，使得水环真空泵需要冷却系统来控制温度。

4. 出气过程：当液体环到达水环真空泵的排气口时，液体和气体分离。

液体流回真空泵内，而气体则被排出系统。

这样，通过循环的液体密封和旋转运动，水环真空泵可以实现对气体的较高抽真空能力。

同时，液体的存在也能起到冷却和抑制反应的作用。

水环真空泵广泛应用于化工、医药、电子等行业，提供稳定的真空环境。

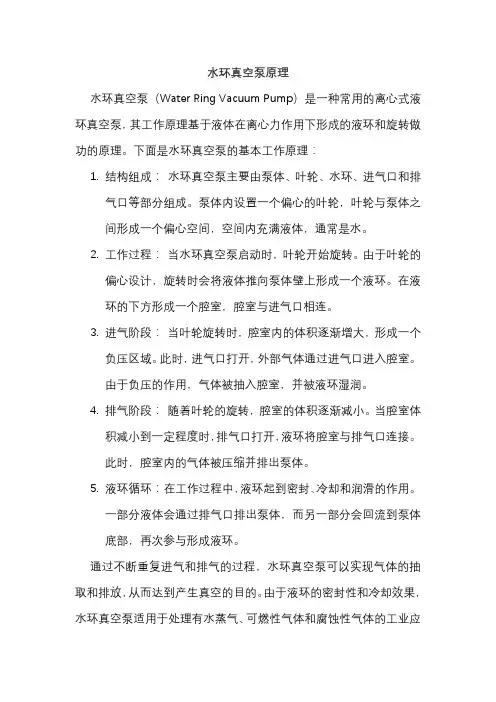

水环真空泵原理
水环真空泵（Water Ring Vacuum Pump）是一种常用的离心式液环真空泵，其工作原理基于液体在离心力作用下形成的液环和旋转做功的原理。

下面是水环真空泵的基本工作原理：
1.结构组成：水环真空泵主要由泵体、叶轮、水环、进气口和排
气口等部分组成。

泵体内设置一个偏心的叶轮，叶轮与泵体之
间形成一个偏心空间，空间内充满液体，通常是水。

2.工作过程：当水环真空泵启动时，叶轮开始旋转。

由于叶轮的
偏心设计，旋转时会将液体推向泵体壁上形成一个液环。

在液
环的下方形成一个腔室，腔室与进气口相连。

3.进气阶段：当叶轮旋转时，腔室内的体积逐渐增大，形成一个
负压区域。

此时，进气口打开，外部气体通过进气口进入腔室。

由于负压的作用，气体被抽入腔室，并被液环湿润。

4.排气阶段：随着叶轮的旋转，腔室的体积逐渐减小。

当腔室体
积减小到一定程度时，排气口打开，液环将腔室与排气口连接。

此时，腔室内的气体被压缩并排出泵体。

5.液环循环：在工作过程中，液环起到密封、冷却和润滑的作用。

一部分液体会通过排气口排出泵体，而另一部分会回流到泵体
底部，再次参与形成液环。

通过不断重复进气和排气的过程，水环真空泵可以实现气体的抽取和排放，从而达到产生真空的目的。

由于液环的密封性和冷却效果，水环真空泵适用于处理有水蒸气、可燃性气体和腐蚀性气体的工业应
用，如化工、食品加工和石油等领域。

水环式真空泵的工作原理
水环式真空泵是一种常用的真空泵之一，其工作原理是利用水环在减压腔内形成水环而实现吸气和排气的过程，从而实现真空度的提高。

具体来说，水环式真空泵主要由减压腔、水环、进气管、出气口和水环泵装置等组成。

当水环泵装置开启后，水被注入减压腔内，并且由于离心力的作用下形成一个环状的水环。

同时，进气管与减压腔相连，通过叶轮使气体进入腔内。

在工作过程中，当叶轮旋转时，在离心力的作用下，进入减压腔内的气体与水环进行密切接触，形成气体的压缩。

随着水环的连续循环流动，进入的气体被逐渐排出并排入出气口。

同时，出气口处还设有排气阀门来控制气体的流动。

在排出气体的过程中，水环的运动不断更新，实现了对气体的有效压缩和排除。

这种工作原理能够有效地降低减压腔内的气体压力，从而提高真空度。

同时，由于水的冷却作用，还可以有效地降低泵体的温度，保持泵体的正常运行。

需要注意的是，在使用水环式真空泵时，需要保持一定的水量和水温，以确保水环的运行和真空度的稳定。

此外，在进气管与减压腔相连处还需设置气体过滤装置，以防止固体颗粒进入减压腔而损坏泵体。

综上所述，水环式真空泵通过水环的连续循环、气体的压缩和
排除来实现真空度的提高。

其工作原理简单而又可靠，广泛应用于多个领域，如化工、电力、制药和冶金等。
