CAD与MAPINFO的对比

CAD转shp文件方法(2009-10-24 09:03:10)转载标签：cadshp杂谈分类：GIS二次开发CAD转shp经常出现的问题是丢失属性数据，利用以下方法可以解决丢属性的问题：①把CAD存放目录和文件名全部改成英文，并且注意不能出现如："-"、"/"等特俗字符，否则不能生成shp文件或者丢失属性数据；②打开ArcMap—ArcToolbox—Conversion Tools—To Shapefile 弹出对话框操作即可。

CAD中DWG格式转换成SHP文件的方法默认分类2009-05-13 08:18:58 阅读1069 评论1 字号：大中小订阅 .1.先转换为dxf格式，再用国产软件中地MapGIS，转为WT文件（MapGIS点文件）再注记转属性，再用MapGIS转为shp的点文件，文字在点文件属性中。

在MAPGIS里，“文件转换”菜单中有个“选择”菜单，里面有个“压缩存盘”的功能。

把MAPGIS数据导进去后用数据压缩保存数据，然后再输出SHP就基本不丢失数据了。

2.ArcGIS9.2集成了FME, 集成在arctoolbox中的数据交互模块（Data Interoperability Tools）中, 转换后可能坐标系不正确。

3.用工具FME2008版,设置源的坐标系为Unknown,然后设置目标的坐标系，转换后坐标还是原来的坐标.4.首先将CAD数据的dwg格式保存为dxf格式，（mapgis-文件转换-输入DXF-输出SHP）用MapInfo Professional把dxf转成tab文件，然后利用MapInfo的通用转换器将tab文件转换成shape文件，其中注记无法转换,而且转换时要注意坐标系是否正确.5.把dwg另存为dxf，直接在arccatalog中直接点击右键export为shp。

CAD数据转ARCGIS数据（SHP格式）技术中心2010-06-24 14:33:43 阅读85 评论0 字号：大中小订阅.如果希望在ArcGIS中读取CAD文件时是简单明了而非杂乱无章的，那么就需要先在CAD环境下进行简单的数据处理：1、删除不需要的图形：只保留需要的图形，让文件精简一点，有的图层不需要，应该全部删除。

4.1 先熟悉建库标准、建立外接数据库
FME有连接数据库的功能，可以根据 字段索引逐一读入记录。是否要建立外部 数据库要看数据的复杂程度，如果需要， 可以用Microsoft Access依据源数据和目标 数据建立数据对应表。 在建立数据对应表时，必须严格遵守地 理信息系统空间数据库设计标准的要求， 并参照源数据的要素编码表，建立源数据 与目标数据的对应关系，如下表是控制点 类的入库标准：
2.4 语义映射文件的执行原理
一般情况下源数据中的要素和目标数据中的要素 并不能直接建立对应转换关系，源数据中的要素首先 要表达为FME的格式(FME通过 fme_type,fme_geometry等属性表示源要素)，这是一 种中间格式或称为伪格式,伪格式是FME的特定格式。 目标数据（SHAPE格式）是依据地理信息系统的入 库标准制定的。可以通过编写代码对源要素进行处理， 具体的处理受读写器（Reader和Writer）配置的影响， 伪格式中的信息与目标数据的信息也是一一对应的， 包括各类要素及要素的属性，系统处理的信息都包含 在伪格式中。再将伪格式转换为目标格式，最后实现 数据的转换。
4.3 数据转换后的效果图
5 结束语
经过实践证明，FME在GIS数据跨平 台转换方面具有良好的通用性和可操作性， 功能非常强大。它具有简单的操作界面， 并可以用不同的操作方式实现同一种数据 在不同平台或不同数据在同一平台的共享， 正逐渐成为各种GIS软件共享数据的事实标 准。
谢谢！
首先，声明源数据及目标数据格式，设 计过程如下所示： READER_TYPE DWG #表示读入的数据格式是DWG格式 WRITER_TYPE SHAPE #目标格式是SHAPE格式 系统定义分类器语句（读入数据后）如下：

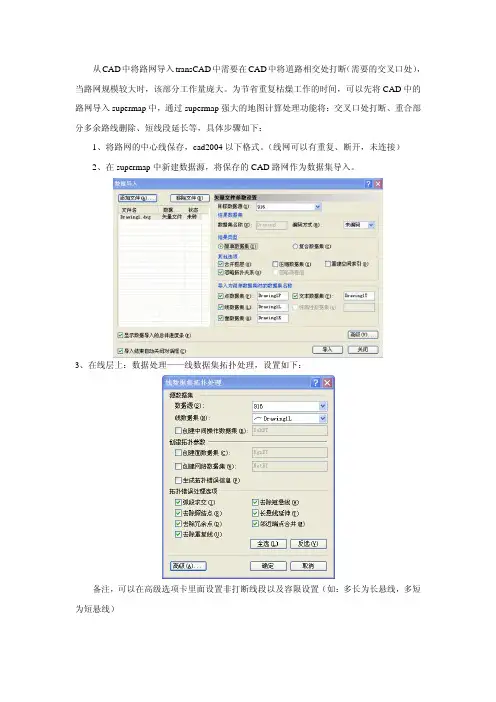

从CAD中将路网导入transCAD中需要在CAD中将道路相交处打断（需要的交叉口处），当路网规模较大时，该部分工作量庞大。

为节省重复枯燥工作的时间，可以先将CAD中的路网导入supermap中，通过supermap强大的地图计算处理功能将：交叉口处打断、重合部分多余路线删除、短线段延长等，具体步骤如下：
1、将路网的中心线保存，cad2004以下格式。

（线网可以有重复、断开，未连接）
2、在supermap中新建数据源，将保存的CAD路网作为数据集导入。

3、在线层上：数据处理——线数据集拓扑处理，设置如下：
备注，可以在高级选项卡里面设置非打断线段以及容限设置（如：多长为长悬线，多短为短悬线）
4、确定，处理完毕，将数据集导出，可以导出的格式有dxf（CAD）、shape、mapinfor 文件等等（结合需要导入），部分数据格式可以直接导入到transCAD。

5、小区的面层也可以单独进行处理
匆匆写的，水平有限，供参考！——王秀明。

MapInfo概述1.1 MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。

它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。

MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。

1986年MapInfo公司成立并推出了第一个版本—MapInfo for DOS V1.0及其开发工具MapBasic，此后又推出了DOS平台的2.0和3.0版。

1995年底MapInfo发布了MapInfo Professional，是一个以Windows 95和Windows NT为平台的桌面地理信息系统。

目前该软件的最新版本是MapInfo Professional 7.5及其系列软件。

MapInfo Professional是一套强大的基于Windows平台的地图化解决方案，可以方便地将数据和地理信息的关系直观的展现，其复杂而详细的数据分析能力可帮助用户从地理的角度更好地理解各种信息；可以增强报表和数据表现能力，找出以前无法看到的模式和趋势，创建高质量的地图以便做出高效的决策；凭借其新特性和增强功能，MapInfo Professional 使得桌面地图化和分析功能更快和更容易-并可延伸至整个企业。

MapInfo Professional提供一整套功能强大的工具来进行复杂的商业地图化、数据可视化和GIS功能。

通过MapInfo Professional可连接本地及服务器端的数据库，创建地图和图表以揭示数据行列背后的真正含义。

也可以定制MapInfo Professional以满足用户的特定需要。

支持Oracle8i完全读/写，通过OCI对Oracle8i及通过ODBC对其它数据源的实时访问。
