如何将arcgis里的土地用途分区导出CAD

目录一、Mapgis环境设置 (2)二、数据预处理 (2)1、清理工程 (2)2、去地类图斑文件（DLTB.WP）填充属性 (2)3、地类图斑文件（DLTB.WP）提取图斑编号 (3)4、地类图斑文件（DLTB.WP）提取地类符号 (4)5、用ZD.WP或XZQ.WP文件提取“行政区注记” (6)6、用DLJX.WL刷权属界及行政界 (7)7、利用地类图斑文件（DLTB.WP）制作辅助面 (8)三、文件转换 (8)1、合并文件 (8)2、文件转换 (8)四、CAD文件图面整饰 (9)说明： (9)Mapgis数据转Cad详细操作流程拿到mapgis数据后，首先打开查看对方提供的是原始数据还是已经编辑处理过的数据，有的编辑处理较好的数据可以直接进行“文件转换”操作，原始数据需要对数据预处理后再进行“文件转换”。

一、Mapgis环境设置数据预处理前先进行Mapgis环境设置，设置工作目录、矢量字库目录及系统库目录。

工作目录选中要编辑的数据文件夹，矢量字库选中“C LIB”，系统库选“SLIB”.二、数据预处理1、清理工程在输入编辑窗口中直接打开工程，把工程里转Cad时不需要的文件删掉，包括：CLKZD.WT、DGX.WL、GCZJD.WT、JBNTBHPK.WP、JBNTBHTB.WP、JZD.WT、JZKZD.WT、JZX.WL、KFYQ.WP、PDT.WP、XZQJX.WL、ZJ.WT。

左侧栏空白处右键保存工程。

2、去地类图斑文件（DLTB.WP）填充属性一般数据库导出的DLTB.WP文件，面属性都进行了填充，这会导致“复位窗口”时由于数据量过大刷屏速度很慢，为了加快显示速度，把DLTB.WP的填充属性去掉。

操作如下：①勾选DLTB.WP，菜单“区编辑”─统改参数─统改区参数勾选“填充颜色”“填充图案”“透明输出”，参数分别为9、0、透明。

②确定，保存3、地类图斑文件（DLTB.WP）提取图斑编号①勾选DLTB.WP，菜单“区编辑”─自动区标注，在弹出的对话框中“字段选择”选“TBBH”，确定。

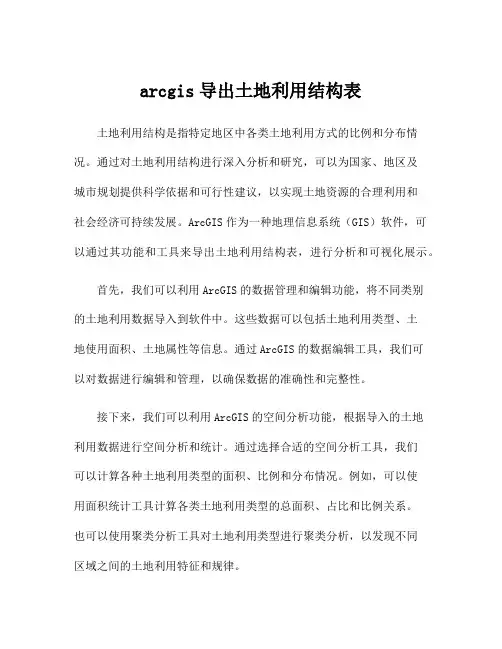

arcgis导出土地利用结构表土地利用结构是指特定地区中各类土地利用方式的比例和分布情况。

通过对土地利用结构进行深入分析和研究，可以为国家、地区及城市规划提供科学依据和可行性建议，以实现土地资源的合理利用和社会经济可持续发展。

ArcGIS作为一种地理信息系统（GIS）软件，可以通过其功能和工具来导出土地利用结构表，进行分析和可视化展示。

首先，我们可以利用ArcGIS的数据管理和编辑功能，将不同类别的土地利用数据导入到软件中。

这些数据可以包括土地利用类型、土地使用面积、土地属性等信息。

通过ArcGIS的数据编辑工具，我们可以对数据进行编辑和管理，以确保数据的准确性和完整性。

接下来，我们可以利用ArcGIS的空间分析功能，根据导入的土地利用数据进行空间分析和统计。

通过选择合适的空间分析工具，我们可以计算各种土地利用类型的面积、比例和分布情况。

例如，可以使用面积统计工具计算各类土地利用类型的总面积、占比和比例关系。

也可以使用聚类分析工具对土地利用类型进行聚类分析，以发现不同区域之间的土地利用特征和规律。

在分析完成后，我们可以将结果导出为土地利用结构表。

通过ArcGIS的相关功能和工具，可以将分析结果按照需求进行格式化和导出。

导出的表格可以包括各类土地利用类型的名称、面积、占比等信息，以及地理位置和空间分布的相关数据。

这样的土地利用结构表可以为规划和管理部门提供重要参考，帮助他们了解和评估土地资源利用的情况，以制定相应的政策和措施。

此外，ArcGIS还可以通过其图表和图形展示功能，将导出的土地利用结构表以图表和图形的形式进行可视化展示。

通过柱状图、饼图、扇形图等图表，可以直观地展示各类土地利用类型的面积比例。

通过地图、热力图等图形，可以清晰地展示各类土地利用类型的分布情况和空间关系。

这样的可视化展示可以更好地帮助人们理解土地利用结构的特点和趋势，使决策者能够更加有效地进行规划和管理。

综上所述，ArcGIS作为一种强大的地理信息系统软件，可以通过其功能和工具，实现土地利用结构表的导出、分析和可视化展示。

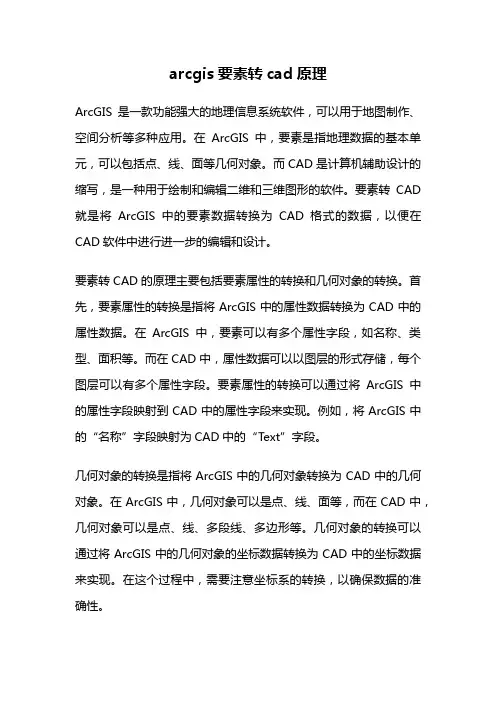

arcgis要素转cad原理ArcGIS是一款功能强大的地理信息系统软件，可以用于地图制作、空间分析等多种应用。

在ArcGIS中，要素是指地理数据的基本单元，可以包括点、线、面等几何对象。

而CAD是计算机辅助设计的缩写，是一种用于绘制和编辑二维和三维图形的软件。

要素转CAD 就是将ArcGIS中的要素数据转换为CAD格式的数据，以便在CAD软件中进行进一步的编辑和设计。

要素转CAD的原理主要包括要素属性的转换和几何对象的转换。

首先，要素属性的转换是指将ArcGIS中的属性数据转换为CAD中的属性数据。

在ArcGIS中，要素可以有多个属性字段，如名称、类型、面积等。

而在CAD中，属性数据可以以图层的形式存储，每个图层可以有多个属性字段。

要素属性的转换可以通过将ArcGIS中的属性字段映射到CAD中的属性字段来实现。

例如，将ArcGIS中的“名称”字段映射为CAD中的“Text”字段。

几何对象的转换是指将ArcGIS中的几何对象转换为CAD中的几何对象。

在ArcGIS中，几何对象可以是点、线、面等，而在CAD中，几何对象可以是点、线、多段线、多边形等。

几何对象的转换可以通过将ArcGIS中的几何对象的坐标数据转换为CAD中的坐标数据来实现。

在这个过程中，需要注意坐标系的转换，以确保数据的准确性。

要素转CAD的步骤如下：1. 打开ArcGIS软件，并加载要素数据。

2. 在ArcGIS中选择要素转CAD的工具或插件。

3. 配置要素转CAD的设置，包括属性字段的映射、坐标系的转换等。

4. 执行要素转CAD的操作，等待转换完成。

5. 导出转换后的CAD数据。

在执行要素转CAD的过程中，需要注意以下几点：1. 确保要素数据和CAD数据使用的坐标系一致，以避免坐标转换错误。

2. 需要根据实际需求，选择合适的属性字段进行映射，以确保转换后的CAD数据能够满足设计要求。

3. 在进行大规模数据转换时，可能需要分批进行，以防止软件崩溃或运行缓慢。

提供方法方法1、借助Maplnfo做中间件转2、编写对照表（麻烦可以网上下别人现成的对照表）第一种方法：1、把DWG格式转为DXF格式文件，最后是转存低版本的DXF格式；2、用MAPINFO软件中的导入方法，把要转的CAD 文件转为MAPINFO中的TAB格式；3、然后用MAPINFO中的导出方法，把TAB格式导出为MIF格式；4、用MAPGIS中的文件转换功能，把MIF格式转为点、线、面文件；5、用上面转的线文件中点太多，可以用抽稀线功能让线上点减少，抽稀因子我用的是0.01；6这个Map info只需要其通用转换器即可第二种方法：MapGIS 6. 5文件与AutoCAD 2004文件的转换1 AutoCAD数据转换为MapGIS数据在将AutoCAD数据转入MapGIS时，经常会遇到两者的线型库、颜色库等符号库的编码不一致，而且在AutoCAD中有些图元是以块的形式组成，这样就造成转换后形成张冠李戴”有时两者无法对应。

为了保证其图形、图饰完整，防止数据转换后图层、颜色等信息丢失，符号块及线型被打散，MapGIS 6. 5以上版本对此提供了一套比较有效的解决方案一一对照表文件，可将AutoCAD的块名转成MapGIS的子图，Auto—CAD的形名（线型）转成MapGIS 的线型，并能控制AutoCAD的图层和颜色。

其主要步骤如下：1.1编辑数据转换用的对照表文件（1）对照表文件说明。

在安装目录下SLIB \文件夹中，all2 一map. pnt、all2 一map. 1in、cad— map. clr、cad— map. tab等4 个文本文件分别是AutoCAD数据转Map. GIS的对照表文件。

其中：“al一map. pnt”为AutoCAD的块名（符号）与MapGIS的编码对照表；“all2- map. 1in '为AutoCAD 的形名（线型）与MapGIS的编码对照表；“cad_m即tab”为MapGIS的图层号与AutoCAD的图层名对照表；“ cad —lap. clr为MapGIS的颜色号与AutoCAD 的颜色号对照表。

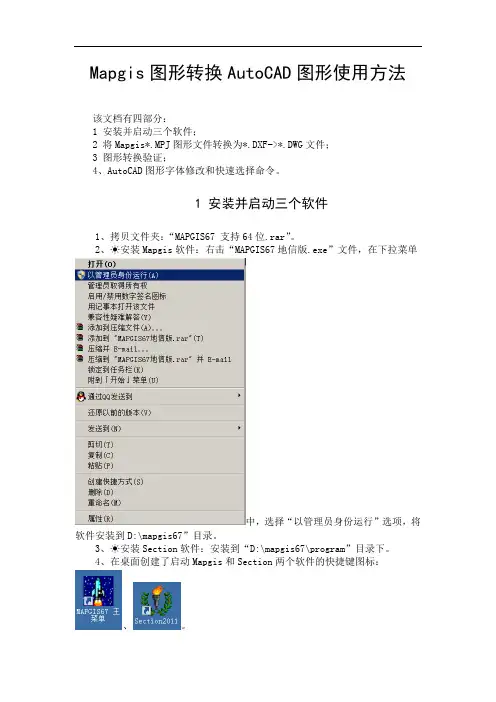

步骤一：打开cad另存一个空白的04版的.dxf文件，然后关掉cad软件；
步骤二：用section打开要转换的文件，，选中左边的所有点，线，面文件，然后单击右键，选择编辑所选项，接着找1辅助工具，选择mapgis→cad，找到刚才保存的Dxf文件双击，等待转换完成后，关掉section软件，此时会自动生成一个新的dxf 文件；(如果你最先保存的文件名为1.dxf，此时新生成的文件名则为11.dxf)
步骤三：用cad打开新生成的.dxf文件，再另存为.dwg文件，用cad打开.dwg文件，在命令栏里先输入z按回车，再输入e回车。

步骤四：如果对转换过来的字体啥的不满意，则可以在cad中自己修改。

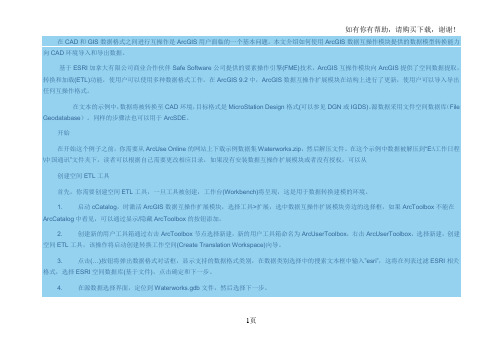

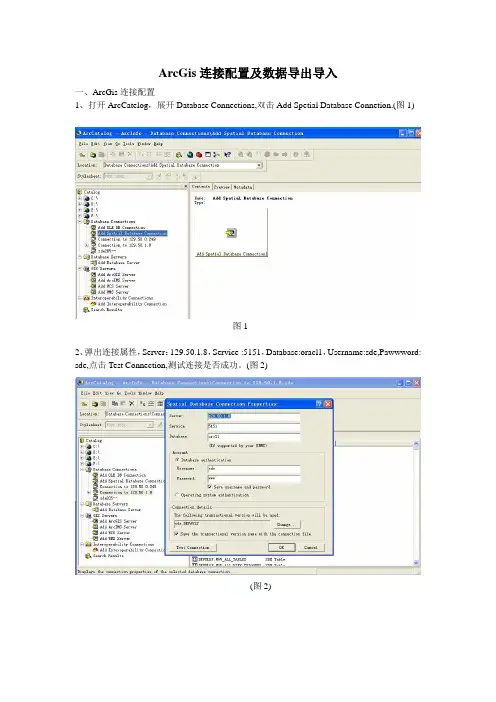

在CAD和GIS数据格式之间进行互操作是ArcGIS用户面临的一个基本问题。

本文介绍如何使用ArcGIS数据互操作模块提供的数据模型转换能力向CAD环境导入和导出数据。

基于ESRI加拿大有限公司商业合作伙伴Safe Software公司提供的要素操作引擎(FME)技术，ArcGIS互操作模块向ArcGIS提供了空间数据提取，转换和加载(ETL)功能，使用户可以使用多种数据格式工作。

在ArcGIS 9.2中，ArcGIS数据互操作扩展模块在结构上进行了更新，使用户可以导入导出任何互操作格式。

在文本的示例中，数据将被转换至CAD环境，目标格式是MicroStation Design格式(可以参见DGN或IGDS)。

源数据采用文件空间数据库（File Geodatabase）。

同样的步骤法也可以用于ArcSDE。

开始在开始这个例子之前，你需要从ArcUse Online的网站上下载示例数据集Waterworks.zip，然后解压文件。

在这个示例中数据被解压到“E:\工作日程\中国通讯”文件夹下，读者可以根据自己需要更改相应目录，如果没有安装数据互操作扩展模块或者没有授权，可以从创建空间ETL工具首先，你需要创建空间ETL工具，一旦工具被创建，工作台(Workbench)将呈现，这是用于数据转换建模的环境。

1. 启动cCatalog，时激活ArcGIS数据互操作扩展模块，选择工具>扩展，选中数据互操作扩展模块旁边的选择框，如果ArcToolbox不能在ArcCatalog中看见，可以通过显示/隐藏ArcToolbox的按钮添加。

2. 创建新的用户工具箱通过右击ArcToolbox节点选择新建，新的用户工具箱命名为ArcUserToolbox，右击ArcUserToolbox，选择新建，创建空间ETL工具，该操作将启动创建转换工作空间(Create Translation Workspace)向导。

h
MAPGIS转换AUTOCAD文件工作流程
1、将AUTOCAD的DWG文件转换为AUTOCAD R12的DXF文件；
2、将MAPGIS的系统库设置为C:\MAPGIS67\SUVSLIB；
3、转换AUTOCAD R12文件为MAPGIS文件；
4、根据线文件（点文件）的DXF层名将线文件（点文件）分层，每层存一个文件，文件名按ARCGIS分层取相应的文件名；
5、根据面文件的线造区文件（扑捉线头F12，封闭线CTRL+右键）；
6、根据拐点的线文件生成拐点点文件；
7、修改每个图层的属性结构；
8、修改每个图层的属性，需要增加属性的层增加每个图元的属性（注意新增加图元的属性）；
9、将整饰点的注释转到属性中
10、分别将MAPGIS的点线面文件转换成ARCGIS的SHP文件；
11、检查转换后图形的完整情况（注意ID号为1的图元是否会缺失，新增加图元属性是否挂接）。

欢迎您的下载，资料仅供参考！
h。

mapgis文件转换cad预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制Mapgis图形转换CAD1、打开Mapgis程序主菜单2、单击“图形处理”---“文件转换”打开《无标题-W60-Conv》界面3、将需要转换的Mapgis图形所属的文件夹复制到桌面4、在打开的“W60-Conv”界面中单击“文件”---“装入点”打开《Mapgis 打开文件》对话框5、在《Mapgis打开文件》对话框的上部“查找范围”右侧单击向下的箭头，单击“桌面”6、双击打开所粘贴的文件夹，双击扩展名为“WT”的文件（如果扩展名为“WT”的文件为多个，则重复第4---6步骤）7、在打开的“W60-Conv”界面中单击“文件”---“装入线”打开《Mapgis 打开文件》对话框8、在《Mapgis打开文件》对话框的上部“查找范围”右侧单击向下的箭头，单击“桌面”9、双击打开所粘贴的文件夹，双击扩展名为“WL”的文件（如果扩展名为“WL”的文件为多个，则重复第7---9步骤）10、在打开的“W60-Conv”界面中单击“文件”---“装入区”打开《Mapgis打开文件》对话框11、在《Mapgis打开文件》对话框的上部“查找范围”右侧单击向下的箭头，单击“桌面”12、双击打开所粘贴的文件夹、双击扩展名为“WP”的文件（如果扩展名为“WP”的文件为多个，则重复第10---12步骤）（第10---12步骤所装入的“WP”即“区文件”在Mapgis文件中一般是图案填充图元，转换成CAD图形后均为边框。

理论上应该可以将其中的图案填充内容一并转换过来，但目前我还没有找到正确的方法，所以，一般我将第10---12步骤省略，即不进行区文件转换，只转换点文件及线文件。

）13、在打开的“W60-Conv”界面中单击“输出”---“部分图形方式输出DXF文件”（或全图形方式输出DXF文件）14、在打开的对话框的中部将所有列出的文件依次单击选中（反色）15、单击“确定”16、重复第14、第15步骤（如装入的“点”、“线”、“区”文件均为单个则连续单击“确定”）17、在打开的“打开AOTODESK的DXF数据”对话框中的下方的“文件名”输入区中，将“.dxf”前面的“*”改为自己需要的名称18、单击“保存”19、在其后所有弹出的对话框中连续单击“确定”（至此，一个转换完的DXF文件即会出现在前面所粘贴在桌面上的文件夹中）一、打开DXF文件后，一般情况下图形不能完全显示或只显示为部分，这种情况下可以双击滚轮，或在命令行中输入“zoom”----回车----“e” ----回车，即可显示全部图元二、将“DXF”文件另存为“DWG”文件后即可进行编辑三、如需再次转换其他图件，可关闭《无标题-W60-Conv》界面后重复2---19步骤。

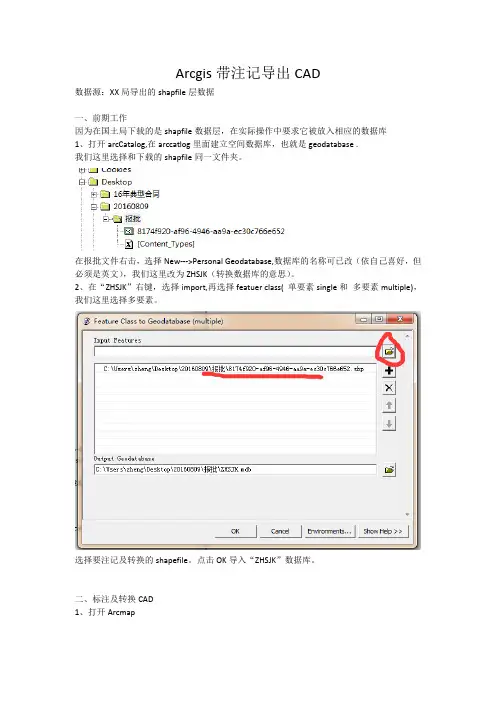

Arcgis带注记导出CAD数据源：XX局导出的shapfile层数据一、前期工作因为在国土局下载的是shapfile数据层，在实际操作中要求它被放入相应的数据库1、打开arcCatalog,在arccatlog里面建立空间数据库，也就是geodatabase.我们这里选择和下载的shapfile同一文件夹。

在报批文件右击，选择New‐‐‐>Personal Geodatabase,数据库的名称可已改（依自己喜好，但必须是英文），我们这里改为ZHSJK（转换数据库的意思）。

2、在“ZHSJK”右键，选择import,再选择featuer class(单要素single和多要素multiple)，我们这里选择多要素。

选择要注记及转换的shapefile。

点击OK导入“ZHSJK”数据库。

二、标注及转换CAD1、打开Arcmap2、点击加载数据，选择“ZHSJK”里的图层。

3、在要标注的layers层右键，点击properties，这里选择地块名称属性标注。

点击确定。

4、在要标注的layers层右键，点击Label features.图面就会显示标记的标签了。

记住，这只是标签，当你关掉图层重新打开就没有了。

5、在图形显示区右键，选择Data frame properties.，我们这里选择图形和显示都选米为单位，比例尺1:1000.然后点击确定。

6、在layers，选择对应层，右键。

选择”convert labels to annotation...”点击convert，就会出现一个注记层。

7、在工具栏选择。

选择Conversion tools‐‐‐>To CAD‐‐‐>双击Export CAD打开“ZHSJK”，同时选择shapefile层和注记层（带A标签的那个）。

点击OK完成转换。

8、用CAD打开刚才转换出来的CAD数据，你会惊喜的发现，注记成功了！同样的道理，你可以同时注记好几个属性。
