arcgis根据DEM提取等高线和高程点转至CAD

目录一、Mapgis环境设置 (2)二、数据预处理 (2)1、清理工程 (2)2、去地类图斑文件（DLTB.WP）填充属性 (2)3、地类图斑文件（DLTB.WP）提取图斑编号 (3)4、地类图斑文件（DLTB.WP）提取地类符号 (4)5、用ZD.WP或XZQ.WP文件提取“行政区注记” (6)6、用DLJX.WL刷权属界及行政界 (7)7、利用地类图斑文件（DLTB.WP）制作辅助面 (8)三、文件转换 (8)1、合并文件 (8)2、文件转换 (8)四、CAD文件图面整饰 (9)说明： (9)Mapgis数据转Cad详细操作流程拿到mapgis数据后，首先打开查看对方提供的是原始数据还是已经编辑处理过的数据，有的编辑处理较好的数据可以直接进行“文件转换”操作，原始数据需要对数据预处理后再进行“文件转换”。

一、Mapgis环境设置数据预处理前先进行Mapgis环境设置，设置工作目录、矢量字库目录及系统库目录。

工作目录选中要编辑的数据文件夹，矢量字库选中“C LIB”，系统库选“SLIB”.二、数据预处理1、清理工程在输入编辑窗口中直接打开工程，把工程里转Cad时不需要的文件删掉，包括：CLKZD.WT、DGX.WL、GCZJD.WT、JBNTBHPK.WP、JBNTBHTB.WP、JZD.WT、JZKZD.WT、JZX.WL、KFYQ.WP、PDT.WP、XZQJX.WL、ZJ.WT。

左侧栏空白处右键保存工程。

2、去地类图斑文件（DLTB.WP）填充属性一般数据库导出的DLTB.WP文件，面属性都进行了填充，这会导致“复位窗口”时由于数据量过大刷屏速度很慢，为了加快显示速度，把DLTB.WP的填充属性去掉。

操作如下：①勾选DLTB.WP，菜单“区编辑”─统改参数─统改区参数勾选“填充颜色”“填充图案”“透明输出”，参数分别为9、0、透明。

②确定，保存3、地类图斑文件（DLTB.WP）提取图斑编号①勾选DLTB.WP，菜单“区编辑”─自动区标注，在弹出的对话框中“字段选择”选“TBBH”，确定。

转换CAD数据
Cad数据通常指的是那些不包含属性的DWG格式的图形文件。

系统通过【输入DXF文件】菜单把数据转换成mapgis数据。

一转换前的准备工作（转换依据）：
1数据检查整理。

数据检查整理就是在CAD软件中利用其检查工具把数据检查整理成合格的数据。

如果各地建库单位手上地形数据都是以分幅的方式（一幅一个文件）存放的，而且都是老版本的数据，所以最好在原先南方开思拼幅之后再做处理。

2 输出中间交换文件
此处的生成中间交换文件就是将处理好的DWG格式数据另存为转换DXF数据可识别的DXF格式文件。

3 模板的编辑
模板的编辑请查看：文档“城镇地籍采集系统数据处理流程范本”
4 对照表配置
转换dxf数据的依据是四个对照表：
符号对照表------“arc—map.pnt”；cad编码-map编码：
线型对照表------“arc—map.lin”；cad编码-map编码：
颜色对照表------“cad—map.clr”；map编码-cad编码：
层对照表------“cad—map.tab”；map编码-cad编码：
四个对照表的详细操作及注意事项请参考文档“AUTOCAD转换为MAPGIS.doc”，把编辑好的四个对照表放在系统设置的“slib”文件夹下。

二数据转换
打开系统，点击【数据转换】【输入DXF文件】：
将需要转换的AUTOCAD文件装入到系统中，此时，系统会提示“选择不转出的层”，选择后确定，则系统会按照已经设定好的对照关系开始转换。

三打开得到的mapgis数据
转换dxf成功后的mapgis会数据直接在编辑子系统下呈现出来。

用户可以对其进一步操作。

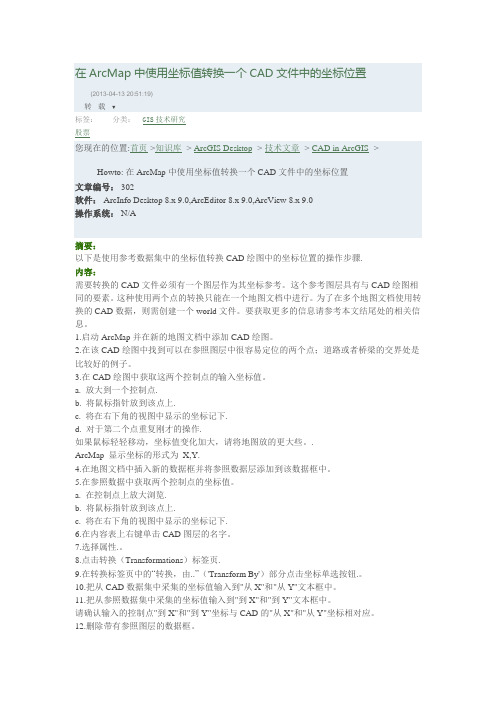

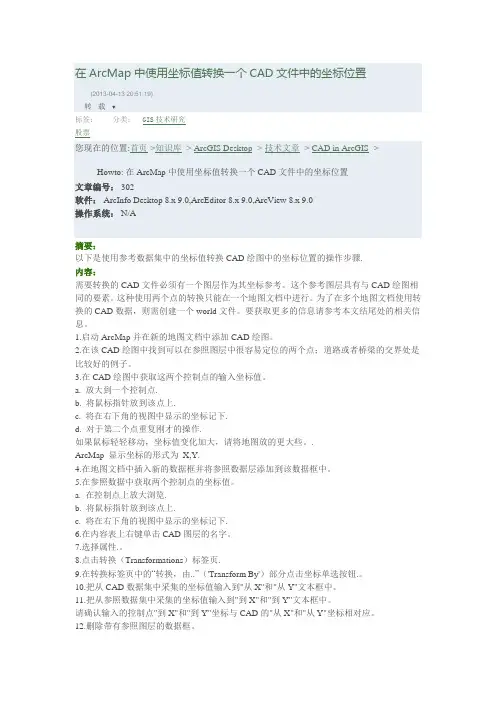

在ArcMap中使用坐标值转换一个CAD文件中的坐标位置(2013-04-13 20:51:19)转载▼分类：GIS技术研究标签：股票您现在的位置:首页->知识库 -> ArcGIS Desktop -> 技术文章 -> CAD in ArcGIS -> Howto: 在ArcMap中使用坐标值转换一个CAD文件中的坐标位置文章编号： 302软件： ArcInfo Desktop 8.x 9.0,ArcEditor 8.x 9.0,ArcView 8.x 9.0操作系统： N/A摘要：以下是使用参考数据集中的坐标值转换CAD绘图中的坐标位置的操作步骤.内容：需要转换的CAD文件必须有一个图层作为其坐标参考。

这个参考图层具有与CAD绘图相同的要素。

这种使用两个点的转换只能在一个地图文档中进行。

为了在多个地图文档使用转换的CAD数据，则需创建一个world文件。

要获取更多的信息请参考本文结尾处的相关信息。

1.启动ArcMap并在新的地图文档中添加CAD绘图。

2.在该CAD绘图中找到可以在参照图层中很容易定位的两个点；道路或者桥梁的交界处是比较好的例子。

3.在CAD绘图中获取这两个控制点的输入坐标值。

a. 放大到一个控制点.b. 将鼠标指针放到该点上.c. 将在右下角的视图中显示的坐标记下.d. 对于第二个点重复刚才的操作.如果鼠标轻轻移动，坐标值变化加大，请将地图放的更大些。

.ArcMap 显示坐标的形式为X,Y.4.在地图文档中插入新的数据框并将参照数据层添加到该数据框中。

5.在参照数据中获取两个控制点的坐标值。

a. 在控制点上放大浏览.b. 将鼠标指针放到该点上.c. 将在右下角的视图中显示的坐标记下.6.在内容表上右键单击CAD图层的名字。

7.选择属性.。

8.点击转换（Transformations）标签页.9.在转换标签页中的“转换，由..”（'Transform By'）部分点击坐标单选按钮.。

地形要素（等高线、高程点）抽稀地形图准备：1:2000以上大比例尺地形图不利于打印，需要将等高线抽稀成5m或者10m一条，并对高程点进行抽稀。

地形图上等高线间隔距离约1-2米，高程点间距约20米。

如此小的间距导致数据量庞大。

方法1：一、提取等高线和高程点，导入arcgis进行数据检查，制作高程模型TIN。

二、根据需要直接生成5米或者10米间隔的等高线。

三、规则分布的高程点制作：1)根据比例尺及打印的尺寸计算高程点采样点的间隔。

测量打印的图框的距离，宜宾的打印图框横向距离约为6700米。

按照A0的打印尺寸，其比例尺近似为1:6000。

在arcgis中可以设置显示比例尺为1:6000的环境下进行成果的预览。

可以将1:6000设置为固定参考尺寸，样式随比例大小进行缩放。

方法2：一、等高线的抽稀可以直接在CAD或者V8中，根据线型的大小来抽取5米或者10米间距。

二、提取高程点，导入arcgis进行数据检查处理。

在属性表中新建一长整型字段，可命名为value。

三、根据打印的尺寸进行显示比例尺计算，确定采样点间距(50m)，生成规则采样点。

（采样点的范围会大于数据的范围。

）的点。

六、将高程点及注记转换为CAD。

总结：根据上述的两种方法都可以进行高程信息的抽稀，可以达到较好的打印效果。

方法1需花时间进行等高线和高程点的检查和处理，并构建了区域的地形模型，为基础地形分析做好了准备工作。

方法2可以双人同时开工，一人抽取等高线，一人抽稀高程点，由于打印地形图时，等高线只需要线型，不需要数值，所以对于没有高程属性的地形图来说，方法2效率更高。

但如遇多种比例尺拼接的地形图、等高线无法根据线型抽稀等复杂情况，方法2不可行。

综上所述，在时间允许的情况下，尽量采用第一种方法，在地形图抽稀的同时，也进行了地形模型的构建，一举两得。

将全站仪中测量的坐标、高程导出并导入CAD中的方法
以全站仪RTS112RL为例：
1、全站仪开机，将全站仪设置为USB模式。

2、将全站仪与电脑用数据线连接
3、在电脑上打开U盘盘符，显示下图所示文件夹。

其中：CINDEX：坐标点号列表文件夹
CODE：属性文件夹
CORD：坐标数据文件夹
MEAS：测量数据文件夹
MINDEX：测量点号列表文件夹
4、打开需要导出文件的文件夹，选择需要导出的文件，点击右键
5、将该文件复制至电脑。

6、打开复制到电脑中的文件如下图
7、删除不需要的数据，然后将需要的数据（如坐标、高程）复制到
Excel空白表格中并编辑成如下图格式：注意“，”为英文字符，除字高及文字旋转角度外均应设置保留为三位小数，便于下面编辑时对齐。

8、编辑好后将文档另存为后辍为prn格式的文档。

9、用记事薄打开prn格式文档，如下图
将所有数据之间的空格用替换方式替换成一个字符宽的空格（仅能一个字符宽的空格，否则会出错）。

编辑完成后另存为后辍为scr格式保存。

10、打开CAD,并打开对应坐标系图纸，坐标系设置为世界坐标系，然后点击“工具”--“运行脚本（R）...”打开保存的scr格式文档即自动运行导入如下图
11、后续处理：为了便于标出准确点位，可以将导出数据整理成如下格式并导入CAD中
注：导入方法
将Excel表中编辑好的数据（如下图）复制
打开CAD并打开已用1～9的方法已导入数据的图纸，点击菜单line,
在命令行中右键并粘贴刚才复制的数据即可自动导入，导入后如下图：
END。

ArcGIS：从DEM数据提取对应点的⾼程
通过Extract Value to Points从DEM数据中提取所需点的⾼程。

⽅法/步骤
1. 将DEM数据⽂件和⼀个shapefile点⽂件（分别命名为“DEM”和“Point”）加载到ArcMap中。

2. 右击ArcMap⼯具栏，选择“Editor”。

选中“Point”层后单击弹出窗⼝中的“Editor”，选择“Start Editing”，这时在右侧上⽅窗⼝中选择“Point”。

然后就可以将所需点画上了。

3. 将所需点画好后（或者直接从CAD⽂件等导⼊所需提取⾼程的点），点击“Editor”⼯具中的“Stop Editing”。

4. 在“ArcToolbox”中找到“Extract Value to Points”，双击打开，按下图所⽰：点图层选择Point，栅格选择DEM）选择对应层后点击OK
开始提取⾼程。

5. 提取完成后会⾃动加载“Elevation”图层，在该图层名字上右击选择“Open Attribute Table”后就能从“RASTERVALU”字段中读取出对应
点的⾼程。

【百度百科】。

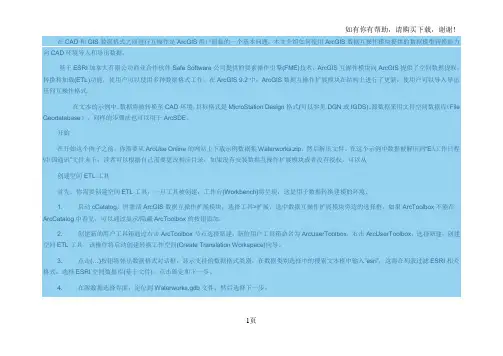

在CAD和GIS数据格式之间进行互操作是ArcGIS用户面临的一个基本问题。

本文介绍如何使用ArcGIS数据互操作模块提供的数据模型转换能力向CAD环境导入和导出数据。

基于ESRI加拿大有限公司商业合作伙伴Safe Software公司提供的要素操作引擎(FME)技术，ArcGIS互操作模块向ArcGIS提供了空间数据提取，转换和加载(ETL)功能，使用户可以使用多种数据格式工作。

在ArcGIS 9.2中，ArcGIS数据互操作扩展模块在结构上进行了更新，使用户可以导入导出任何互操作格式。

在文本的示例中，数据将被转换至CAD环境，目标格式是MicroStation Design格式(可以参见DGN或IGDS)。

源数据采用文件空间数据库（File Geodatabase）。

同样的步骤法也可以用于ArcSDE。

开始在开始这个例子之前，你需要从ArcUse Online的网站上下载示例数据集Waterworks.zip，然后解压文件。

在这个示例中数据被解压到“E:\工作日程\中国通讯”文件夹下，读者可以根据自己需要更改相应目录，如果没有安装数据互操作扩展模块或者没有授权，可以从创建空间ETL工具首先，你需要创建空间ETL工具，一旦工具被创建，工作台(Workbench)将呈现，这是用于数据转换建模的环境。

1. 启动cCatalog，时激活ArcGIS数据互操作扩展模块，选择工具>扩展，选中数据互操作扩展模块旁边的选择框，如果ArcToolbox不能在ArcCatalog中看见，可以通过显示/隐藏ArcToolbox的按钮添加。

2. 创建新的用户工具箱通过右击ArcToolbox节点选择新建，新的用户工具箱命名为ArcUserToolbox，右击ArcUserToolbox，选择新建，创建空间ETL工具，该操作将启动创建转换工作空间(Create Translation Workspace)向导。

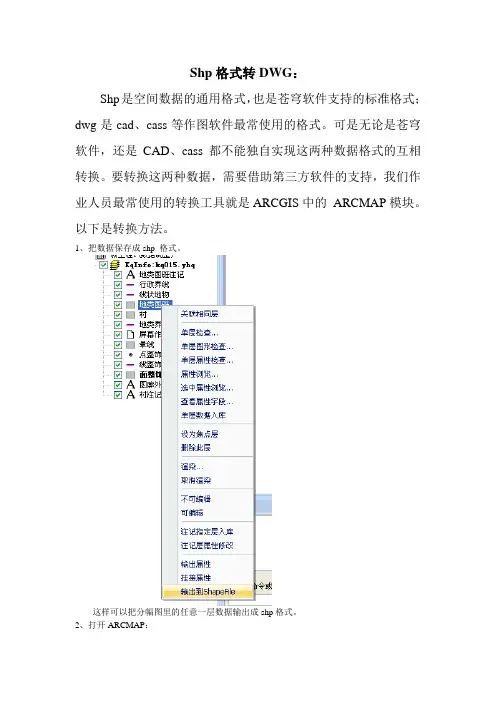

Shp格式转DWG：
Shp是空间数据的通用格式，也是苍穹软件支持的标准格式；dwg是cad、cass等作图软件最常使用的格式。

可是无论是苍穹软件，还是CAD、cass都不能独自实现这两种数据格式的互相转换。

要转换这两种数据，需要借助第三方软件的支持，我们作业人员最常使用的转换工具就是ARCGIS中的ARCMAP模块。

以下是转换方法。

1、把数据保存成shp 格式。

这样可以把分幅图里的任意一层数据输出成shp格式。

2、打开ARCMAP：
，双击这个突变即可打开ARCGIS的一个模块ARCMAP。

出现下面的窗口：
选择OK，即可。

3、加载shp数据到ARCMAP中：
这个是ARCMAP的一个bax,通过它打开工具箱，如下：
选择Conversion Tools下的To CAD
选择Export to CAD加载上面输出的shp数据。

在Input Features后面的文件夹中选择存储shp数据的路径，
在Output file中选着输出的文件保存路径。

这里可以不设置，会有一个默认的路径保存在shp 数据一起。

最后点OK，即可。

输出的这个就是Dwg格式的文件，可以用CAD、Cass查看。

只有坐标，没有其他属性数据。

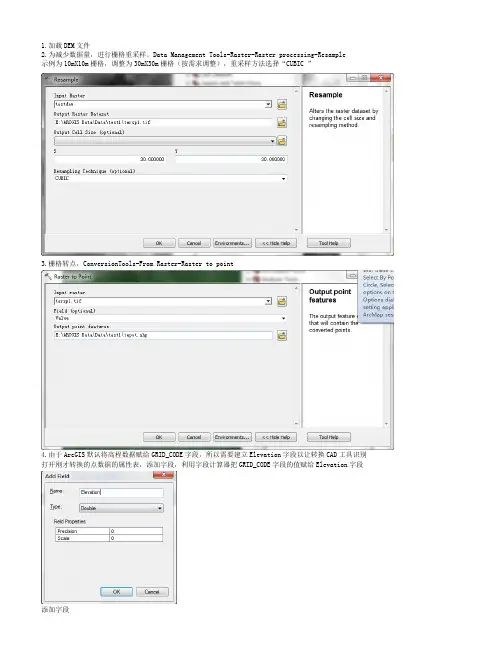

1.加载DEM文件
2.为减少数据量，进行栅格重采样。

Data Management Tools-Raster-Raster processing-Resample
示例为10mX10m栅格，调整为30mX30m栅格（按需求调整），重采样方法选择“CUBIC ”
3.栅格转点，ConversionTools-From Raster-Raster to point
4.由于ArcGIS默认将高程数据赋给GRID_CODE字段，所以需要建立Elevation字段以让转换CAD工具识别打开刚才转换的点数据的属性表，添加字段，利用字段计算器把GRID_CODE字段的值赋给Elevation字段
添加字段
栅格计算器
赋值
5.栅格转点ConversionTools-To CAD-Export to CAD，按需求选择
6.查看point的属性表，检查高程数据是否已在Elevation字段
7.打开cad，查看点特性，可以看到每个点的高程值
8.备注
（1）不要忘了打开扩展插件；
（2）可能会出现“001143”错误，解决方法为取消后台处理，操作步骤为Geoprocessing-Geoprocessing Options-取消选中Background Processing的Enable选框。

arcgis根据DEM提取等高线和高程点转至CAD
第一步：根据dem提取等高线
2.提取高程点
3.处理结果如上图，覆盖了整个dem,需要裁剪相应的范围，直接选取工具栏最上拦地理处理下面的裁剪工具:
4.裁剪好的点属性表打开如下图，需要打散，调出高级编辑工具，在工具栏空白处右键，把高级工具打勾，如下图：
如下图：
5.开始编辑，选中点，用高级编辑里面的分解工具，把点打散：
可以看到点变多了，但是现在点里面没有高程值
6.高程值的赋值，调用下图中的值提取至点：
7.到这一步点和线已经提取完成，接下来就是转换为54的坐标系和投影，以点为例：
选取数据管理工具中的投影和变换
8.接下来就是对点进行投影，但这一步只是把地理坐标系换成了54的：
9.这一步处理好的点新打开胡看到坐标仍然不对，这就需要下一步对投影进行设置成54的相应带，该数据区域为96度带，选取相应的就行：
10.属性表打开，新建三个字段X,Y,Z。

X和Y值采用右键计算几何的方式获取坐标值，Z值的高
程值采用右键字段计算器的方式等于栅格值（即DEM的高程值，这里是在值提取至点那一步提取好了的）
10.本次处理之后的点再新打开会看到坐标已经正确了，要在CAD里面显示出高程值，需要把点处理成dat文件：
11.在外面用excel把dbase表打开，把单元格格式设置成数值3位小数（几位自选，我觉得3位已经够精确了）
最后将dbase里面的数据复制粘贴到文本文件里面，保存成dat，用cass展点导入，OK。

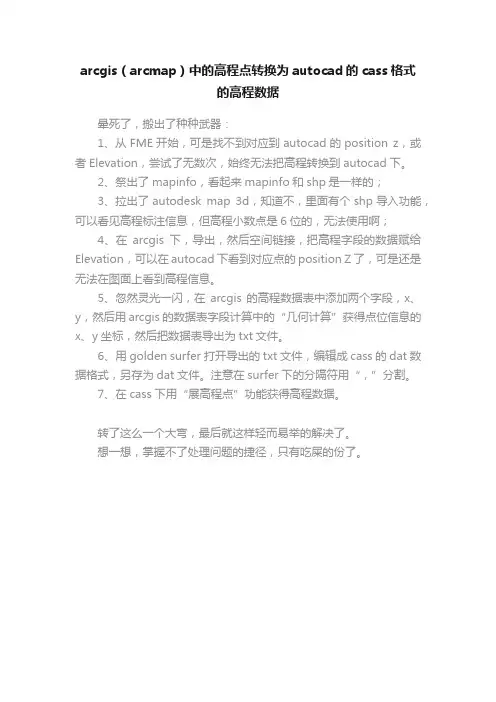

arcgis（arcmap）中的高程点转换为autocad的cass格式
的高程数据
晕死了，搬出了种种武器：
1、从FME开始，可是找不到对应到autocad的position z，或者Elevation，尝试了无数次，始终无法把高程转换到autocad下。

2、祭出了mapinfo，看起来mapinfo和shp是一样的；
3、拉出了autodesk map 3d，知道不，里面有个shp导入功能，可以看见高程标注信息，但高程小数点是6位的，无法使用啊；
4、在arcgis下，导出，然后空间链接，把高程字段的数据赋给Elevation，可以在autocad下看到对应点的position Z了，可是还是无法在图面上看到高程信息。

5、忽然灵光一闪，在arcgis的高程数据表中添加两个字段，x、y，然后用arcgis的数据表字段计算中的“几何计算”获得点位信息的x、y坐标，然后把数据表导出为txt文件。

6、用golden surfer打开导出的txt文件，编辑成cass的dat数据格式，另存为dat文件。

注意在surfer下的分隔符用“，”分割。

7、在cass下用“展高程点”功能获得高程数据。

转了这么一个大弯，最后就这样轻而易举的解决了。

想一想，掌握不了处理问题的捷径，只有吃屎的份了。

要用的软件MapGis6.7、Section4.3.2（2012）、CAD2010：
在MapGis中新建工程，然后在工程文件处点右键，再点击“添加项目”分别添加对应的点、线、区文件如下图：
添加完点、线、区文件后，再在工程文件处点右键，左击“保存工程”工程名称为:NONAME1.MPJ，如下图：
保存工程后,不关闭MapGis，直接打开Section，在Section左侧找到刚才保存的工程文件夹，并打开工程NONAME1.MPJ 如下图：
在Section左侧双击工程名称就可打开，打开后如下图：
在Section左侧，将对应的点、线、区文件全打上对号，并全选，使其变为蓝色，然后左击菜单栏的“1辅助工具”，找到MapGis->DXF,然后左击，工程文件就转换为DXF，并自动保存到你设定的工作目录文件夹下了，如下图：
在你的工作目录文件夹里找到对应的NONAME1.dxf文件（下面是我设定的工作目录）用CAD2010打开，就可以了（可以直接移到桌面然后打开）
用CAD2010打开时，文件类型选为“.DXF”
打开后如下图（打开后如果没有文件，在上一步打开时将“选择初始视图选中”再打开）：
然后另存为：“.dwg”格式的文件，也就是cad文件，就可以编辑了，如下图（如果另存时没有文件，或另存打开后是空图，另存时将“立即更新图纸并查看缩略图”选中）：。

arcgis 里如何导入 cad 数据的-(2022-04-14 16:25:30)CAD 和 GIS 的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。

CAD 文件作为 GIS 数据集合中的一个重要来源，本文将就 CAD 到 ESRI GIS 软件的转换介绍一些相关的工具和方法。

CAD 文件有AutoCAD"的线画文件(.dwg)，MicroStation"的设计文件(.dgn)，Autodesk 的线画交换格式(D*F)，对于一个 MicroStation 文件这个文件扩展名是可变的。

CAD 文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并没有象 GIS 中的图层那样组织严密，实体/元素都包含在一个单一的文件中，属性数据的主要描述依靠图层和注记。

不同的 CAD 软件版本对不同版本的文件格式有各自的实现〔例如 AutoCAD 13,14,2000 的线画是彼此不同的〕，这意味着你在发展数据处理时需要注意相关的版本。

D*F 文件通常是作为一个ASCII 文件，，也可以存为一个二进制文件方式。

CAD 文件除了存储静态的图形数据，也可以通过编码对应属性的方式来存储属性数据。

在 AutoCAD 和 Microstation 中提供了方法用来操作 CAD 对象上的相关属性数据，这些方法常都有相关的标准，但有少量是用户自定义的模式， ESRI 软件对这些自定义的属性模式的访问是有限制的。

是一种矢量文件格式，几何和空间拓扑关系存储在二进制文件中，与之相关的属性数据则被存放在 INFO 表或者RDBMS 中〔PC ArcInfo 存储在 DBF 表中〕。

Coerages 是对要素类组织后〔featureclass〕的集合,每一个要素类都是一些点，线〔arcs〕，面或者 annotation(文本)的集合，用于描述地理要素的Coerage 要素类包括point,node,route system,section,polygon 和 region。

mapGis67转CAD步骤mapGis6.7转CAD图步骤：一、安装mapGIS1、打开软件安装文件夹，将破解狗安装好2、安装mapGISl软件3、将Slib(锡）文件夹复制到C:\mapgis6.7\4、运行程序，（1）设置：a、目录设置到需要转换的文件夹下B、系统库目录设置到Slib(锡）下C、确定二、准备转图我们的剖面图是1：500的，因此得先预处理。

1、点击图形处理→输入编辑，出现对话框时点取消2、点击打开，打开要转换的mapGis图形3、刚打开时，屏幕上什么也没有，左击图形区，菜单由灰转黑后，点击1：1图标4、看左边5个文件是否全部显示成紫红色，如上图右，如果不是，选择图标为白色的文件（如9线样.WP），点右键，选择编辑，然后会变红。

5、选择“其它”→“整图变换”→“键盘输入参数＿K”6、出现如下对话框，将“变换类型”全部选中（打√），比例尺参数改为X＝2、Y＝2，然后确定。

7、关闭文件，出现对话框时全部点“是”三、转换1、打开mapgis6.7主程序，2、选择“图形处理”→“文件转换”3、点“文件”菜单，分别选择“装入点”、“装入线”、“装入区”，将刚转换好的文件分别装入，注意：5个文件均需装入。

5个文件分别是点文件一个（××线剖面图.WT）,线文件两个（××线剖面图.WL、××线样.WL），区文件两个（××线剖面图.WP、××线样.WP），有时文件夹中会有临时文件，不要装入，如9线文件夹中的110.WL、界线.WL、112.WP。

4、5个文件全部装入后，点击顶部的“输出”→“全图形方式输出DXF菜单5、出现对话框，一个是蓝色，一个为白色，将白色的点一下，均为蓝色后，点确定（下同）7、全部确定后，出现对话框，在文件名框中输入文件名。

如9线剖面图，保存8、出现下面对话框时点长度，然后“确定”9、又出现对话框时，点取消10、再出现对话框时，点面积，确定11、等待。

基于ArcMap的数字线划图（DLG）到CAD格式的转换与实现
数字线划图包括点，线，面三类文件，现将其完美转到CAD中
1，用ArcMap打开DLG，对于线，面文件，直接将其转换成CAD：
Arctoolbox-coversion tools-to cad-export to cad,设置如图：
对于点文件，比如居民点，如果按步骤1转换，并能实现将其地名完美的在CAD 中显示，需要通过建立ANO实现
2，打开ArcCatalog ，在左边的Catalog Tree中的E盘右键，new 一个file geodatebase,然后在这个geodatebase下再new 一个feature dataset,起名为jmd
3，在居民地的图层上右键lable feature,可以将其属性信息中的地名添加在视图中，可以右键最后一项properties...对其字体，大小，颜色进行修改
4，在居民地的图层上右键convert labels to annotation,在中间那个Annotation Feature Class下点打开文件的图标，选择在步骤2中建立的名为jmd的dataset，点击convert将其存入dataset中。

设置如下图
5，Arctoolbox-coversion tools-to cad-export to cad，将第4步转成的ANO 转成CAD
6，在CAD中将这转换成的两个CAD文件中其中之一做带基点的复制，加载到另一个文件中，这样就实现了DLG点线面到CAD的完美转换，如图：。

一．打开Arcgis软件
二．点击“Add date”添加卫星图片
三．新建图层文件，点击工具栏上的Arccatalog按钮，在打开的界面左侧目录栏里选择图层要建的文件夹，例如“20110041142201睢县”，点击右键选择“new”——“shapefile”。

四、在打开的窗口里为新建图层命名，例如”湖’,并选择图层类型“polyline”，点击窗口下方的“edit”为图层匹配坐标系，点击“import”，选择卫星图片为图层配备坐标系。

点击确定
五、关闭ArcCatalog，返回主窗口，点击“Add date”将新建的图层“湖”添加进来。

六、打开“editor”工具条，1、选择编辑任务“create new feature”，
1
2、选择工作图层“湖”，
3、点击绘图工具，开始画线。

2
3
七、如图所示绘制的线性文件
九、在打开的窗口中选择要转换的图形“湖1”，输出类型选择DEG 2004，选择保存的文件夹。

在CAD中打开转换出来的图形。

arcgis怎么导出cad格式？arcgis影像导出cad数据的技巧
在数据处理的过程中，数据之间的转化是常有的事！常常在CAD的dwg格式与GIS的相关格式之间转来转去。

在此我对GIS数据转成CAD格式数据作⼀个简单的介绍，详细请看下⽂介绍。

ArcGIS Desktop 10.7 完美汉化特别版(附激活补丁+汉化包+安装教程)
类型：编程⼯具
⼤⼩：1.22GB
语⾔：简体中⽂
时间：2020-07-22
查看详情
打开软件，加⼊数据。

右键点击数据，选择数据。

再点击导出cad数据。

选择导出的cad版本。

然后，选择保存的位置。

最后点击确定，导出cad数据完成。

注意事项：
导出时设置的保存路径必须存在，否则转化失败。

以上就是arcgis导出cad数据的技巧，希望⼤家喜欢，请继续关注。
