由CAD转换至Arcgis操作步骤

CAD文件导到ARCGIS中的方法概述：将CAD文件导入到ARCGIS中是一种常见的操作，它可以帮助用户在ARCGIS中进行空间分析和地理数据处理。

本文将详细介绍将CAD文件导入ARCGIS的方法，并提供详细步骤和示例。

步骤一：准备CAD文件和ARCGIS软件在开始导入CAD文件之前，确保你已经准备好了要导入的CAD文件以及安装了ARCGIS软件。

如果你还没有安装ARCGIS软件，可以从ESRI官方网站下载并安装最新版本。

步骤二：创建新的ARCGIS地理数据库在ARCGIS中导入CAD文件之前，需要先创建一个新的地理数据库。

地理数据库将用于存储导入的CAD数据。

打开ARCGIS软件，选择“文件”菜单，然后选择“新建”>“地理数据库”。

按照提示，选择数据库的名称和存储位置，并创建新的地理数据库。

步骤三：导入CAD文件到ARCGIS1. 打开ARCGIS软件，选择“文件”菜单，然后选择“导入”>“CAD文件”。

这将打开CAD文件导入向导。

2. 在CAD文件导入向导中，选择要导入的CAD文件。

可以通过浏览文件系统来选择文件，确保选择正确的文件类型（.dwg或.dxf）。

3. 在导入CAD文件之前，可以选择导入选项。

例如，你可以选择是否导入CAD文件中的属性数据，是否将CAD图层作为ARCGIS图层导入等。

4. 点击“下一步”继续。

5. 在下一步中，选择要导入的CAD图层。

可以选择导入所有图层，也可以选择只导入某些特定图层。

6. 点击“下一步”继续。

7. 在下一步中，选择导入的坐标系统。

可以选择与CAD文件相同的坐标系统，也可以选择ARCGIS中的其他坐标系统。

8. 点击“下一步”继续。

9. 在下一步中，选择导入的数据类型。

可以选择导入为点、线、面等不同的数据类型。

10. 点击“下一步”继续。

11. 在下一步中，选择导入的字段映射。

可以将CAD文件的属性字段映射到ARCGIS中的字段。

12. 点击“下一步”继续。

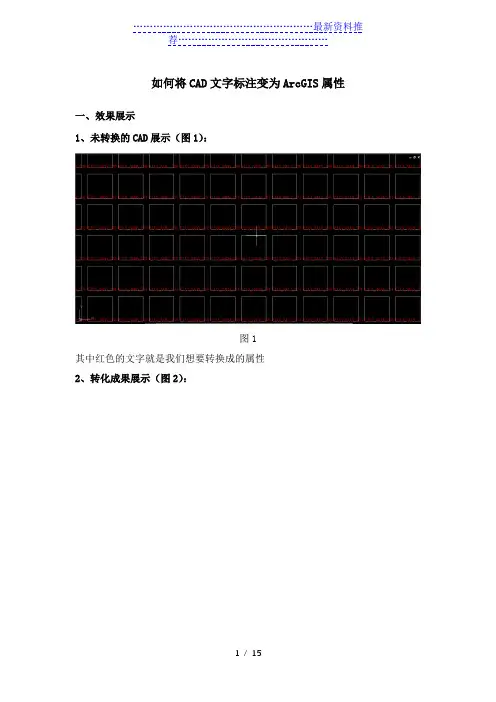

如何将CAD文字标注变为ArcGIS属性一、效果展示1、未转换的CAD展示（图1）：图1其中红色的文字就是我们想要转换成的属性2、转化成果展示（图2）：图2可以看到，之前的CAD线框被转换成了ArcGIS的面，而且用识别工具点一下任意一个面可以识别出他的属性，其中的“编号”一行就是CAD中的红色文字（说明一下：这里看到的和之前的红色文字不一样，是因为在转换的时候对文字进行了修改，后面会说到，如果不修改就是一样的）同时，如果我们打开图层的属性表，可以看到属性表中有一行“编号”字段，存储的就是CAD中的红色文字（图3）。

图3总的来讲，就是将CAD中的标注变成了ArcGIS中的一个字段使之成为属性，接下来就是具体的操作步骤。

二、材料准备ArcGIS 10.2 AutoCAD Map 3D 2014三、转换步骤1、将CAD文件转换为mif文件（将多段线和文字单独导出）直接打开需要转换的CAD文件，效果如图4图4点击左上角的软件图标，弹出一个下拉菜单，在下拉菜单中选择“导出”→“其他GIS格式”（图5），弹出“导出位置”对话框，选择好导出的mif 文件存放的文件夹和mif文件名称（图6），这里先导出多段线围成的面，所以名称命名为“面”。

图5图6单击“确定”，进入设置界面（图7），这里是导出的关键步骤。

点击“选择”，进入“选择”分页在“选择要导出的对象”一栏选择“手动选择”（图8），点击过滤符号进入“快速选择”界面，在“应用到”一栏选择“整个图形”，“对象类型”选择“多段线”，“特性”不动，“运算符”选择“全部选择”，其余默认（图9）图7图8图9点击“确定”回到设置页面，再点击“确定”，开始将CAD文件输出成mif格式。

同样的步骤，我们再将文字导出成mif格式的文件，将文件命名为“文字”。

这里和导出多段线有点区别，首先是在图9那里，“对象类型”要选择“文字”；设置界面处，我们需要点击“数据”分页，点击“选择属性”（图10），在弹出的“选择属性”对话框中双击“特性”勾选上“字符串”（图11），点击“确定”回到“数据”分页，再次点击“确定”开始输出文字的mif文件。

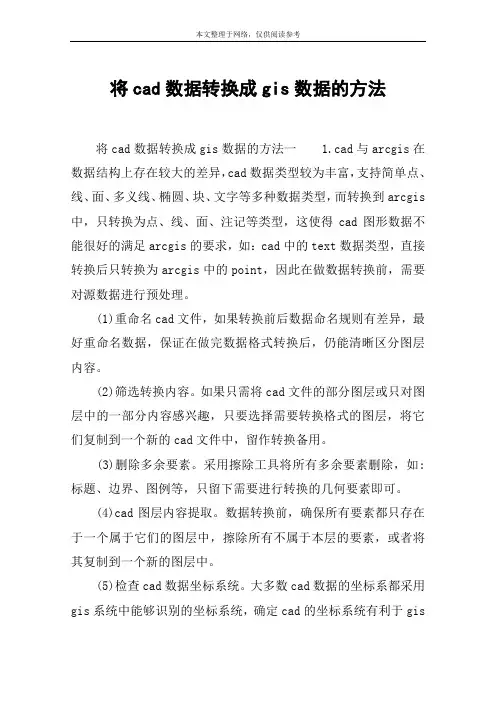

将cad数据转换成gis数据的方法将cad数据转换成gis数据的方法一 1.cad与arcgis在数据结构上存在较大的差异，cad数据类型较为丰富，支持简单点、线、面、多义线、椭圆、块、文字等多种数据类型，而转换到arcgis 中，只转换为点、线、面、注记等类型，这使得cad图形数据不能很好的满足arcgis的要求，如：cad中的text数据类型，直接转换后只转换为arcgis中的point，因此在做数据转换前，需要对源数据进行预处理。

(1)重命名cad文件，如果转换前后数据命名规则有差异，最好重命名数据，保证在做完数据格式转换后，仍能清晰区分图层内容。

(2)筛选转换内容。

如果只需将cad文件的部分图层或只对图层中的一部分内容感兴趣，只要选择需要转换格式的图层，将它们复制到一个新的cad文件中，留作转换备用。

(3)删除多余要素。

采用擦除工具将所有多余要素删除，如:标题、边界、图例等，只留下需要进行转换的几何要素即可。

(4)cad图层内容提取。

数据转换前，确保所有要素都只存在于一个属于它们的图层中，擦除所有不属于本层的要素，或者将其复制到一个新的图层中。

(5)检查cad数据坐标系统。

大多数cad数据的坐标系都采用gis系统中能够识别的坐标系统，确定cad的坐标系统有利于gis坐标系统的确定级转换后坐标系统的处理。

为减少数据格式转换后大量的后续数据处理工作，数据转换前的工作非常必要，能够使转换后的问题尽量减少，不会出现重大错误，又能保证数据转换的精度。

2.arcgis软件的arctoolbox工具箱中有2个数据格式转换工具，分别是conversion tools 和data interoperability tools，其中，conversion tools有直接转换为 geodatabase格式的工具(feature class to featureclass)，采用该工具进行格式转换时，原始数据只能是要素类(feature class)，也可以在要素类上直接单击右键，选择export 转换，这种方法比较简单，能够直接调用工具箱中的feature class to feature class 工具，只需要注意当转换出的数据为geodatabase格式时，数据的输出目标位置为数据库;当转出的数据位shapefile格式时，数据输出的目标位置为文件夹。

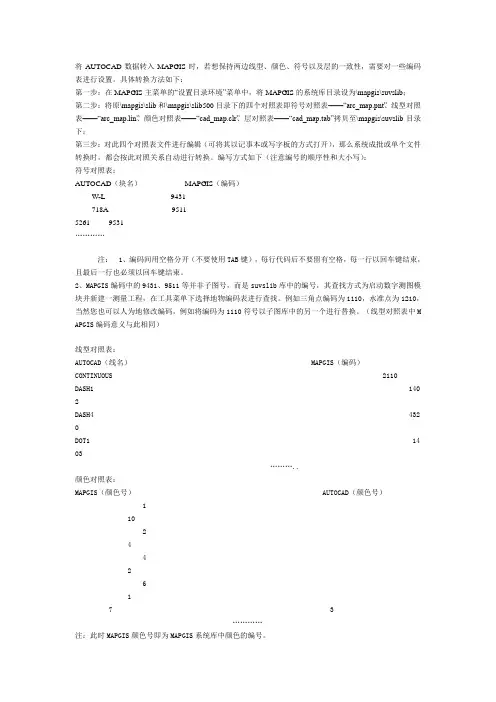

将AUTOCAD数据转入MAPGIS时，若想保持两边线型、颜色、符号以及层的一致性，需要对一些编码表进行设置。

具体转换方法如下：第一步：在MAPGIS主菜单的“设置目录环境”菜单中，将MAPGIS的系统库目录设为\mapgis\suvslib；第二步：将原\mapgis\slib和\mapgis\slib500目录下的四个对照表即符号对照表——“arc_map.pnt”、线型对照表——“arc_map.lin”、颜色对照表——“cad_map.clr”、层对照表——“cad_map.tab”拷贝至\mapgis\suvslib目录下；第三步：对此四个对照表文件进行编辑（可将其以记事本或写字板的方式打开），那么系统成批或单个文件转换时，都会按此对照关系自动进行转换。

编写方式如下（注意编号的顺序性和大小写）：符号对照表：AUTOCAD（块名） MAPGIS（编码）W-L 9431718A 95115261 9531…………注： 1、编码间用空格分开（不要使用TAB键），每行代码后不要留有空格，每一行以回车键结束，且最后一行也必须以回车键结束。

2、MAPGIS编码中的9431、9511等并非子图号，而是suvslib库中的编号，其查找方式为启动数字测图模块并新建一测量工程，在工具菜单下选择地物编码表进行查找。

例如三角点编码为1110，水准点为1210，当然您也可以人为地修改编码，例如将编码为1110符号以子图库中的另一个进行替换。

（线型对照表中M APGIS编码意义与此相同）线型对照表：AUTOCAD（线名） MAPGIS（编码）CONTINUOUS 2110DASH1 1402DASH4 4320DOT1 1403………..颜色对照表：MAPGIS（颜色号） AUTOCAD（颜色号）1 102 44 26 17 3…………注：此时MAPGIS颜色号即为MAPGIS系统库中颜色的编号。

层对照表：MAPGIS（图层号） AUTOCAD（图层名）0 01 12 3……….第四步：将需要转换的AUTOCAD文件的DWG格式转换成为其数据交换格式DXF，同时注意最好选择R12版本，且不要对原图的块做爆破处理，但是如果原图有样条曲线则最好作爆破处理。

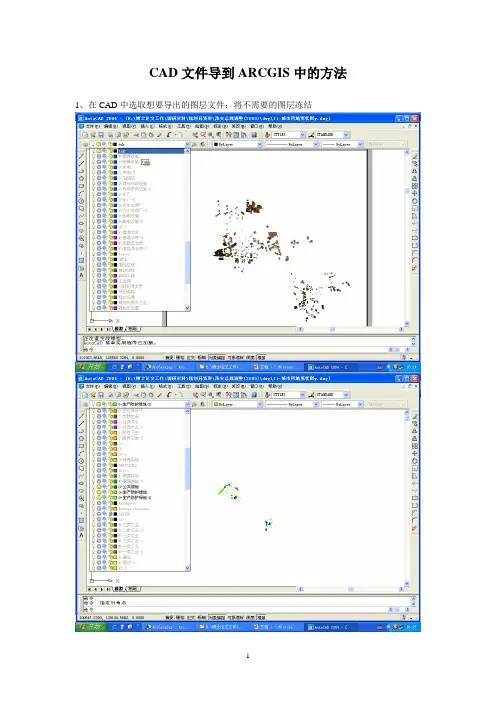

CAD文件导到ARCGIS中的方法1、在CAD中选取想要导出的图层文件：将不需要的图层冻结
2、复制显示的图，在新打开的CAD中粘贴
粘贴后找不到，在命令行输入Z，回车后再输入A回车可找到。

3、移动，根据CAD中图的坐标与ARCGIS中你想要对上的那个图的坐标，确定移动的数据。

注意：在命令行输入＠后接着输入要移动的数字，X，Y，Z，取值根据与ARCGIS中的位置进行对比后得到。

然后回车，找不到了同上法，输入Z后再输入A，回车就行了。

4、保存文件
5、打开ARCMAP
6、在CONVERSION TOOLS中找到TO GEODA TABASE，选IMPORT FROM CAD
7、选中要导入的数据名
8、导入坐标，点SPA TIAL REFERENCE按钮
点IMPORT
导入坐标后转换数据
导入
9、两个图有坐标，但位置不一样，要移动选中
（以上两步一般不用，移动可以用以下方法，直接用鼠标拖动）
放大后对准位置就可以了。

再进行微调
OK。

地理信息系统课程设计…………………………………………专业班级：…………………………………………学号：…………………………………………姓名：一、课程设计题目：CAD数据向Arcgis转换二、课程设计目的：通过数据转换使同学们深刻的理解cad数据格式的特点，GIS软件中数据的特点，各种数据格式的相同点和不同点，知道在什么情况下利用哪种格式的数据才能达到处理问题的效果，熟练操作Arcgis软件进行数据转换，为以后生产工作打下基础。

三、课程设计的内容：1、将cad数据“露天CASS图”转化成GIS数据，分别获得点，线，面不同数据格式的数据；2、将点数据文件转化成DEM；3、提取DEM数据的坡度，坡向。

四、课程设计操作步骤：第一步：数据格式转换：1、启动ArcCatalog,在左边的目录中找到目标文件“露天CASS图”；2、找到ArcToolsbox------conversion tools------import from CAD，如下图1-1：图1-13、双击‘import from CAD’，在弹出的对话框中选择需要转换的DWG文件，程序在打开文件的同一目录下生成同文件名的GDB文件，点OK键即生成了新文件，如图1-2：图1-24、打开Arcmap，通过加载，选择生成的GDB文件，如图1-3：图1-35、双击‘露天CASS图_ImportCAD.gdb’文件，出现下图的几个图层，CADStaging表示图形，其它的几个表为属性表，如下图1-4：图1-46、属性表只需共同选择‘XtrProp’、‘Entity’两个表后点击ADD打开，如图1-5，再次点击加载后，再次双击图形‘CADStaging’选择‘area’、‘line’、‘point’三层，如图1-6；图1-5图1-6图形和属性加载后，在左边的目录树上可以看到相应的五层数据，如图1-7图1-77、将属性内容挂到相应的点、线、面的图形上；选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins & Relates’，点击‘ADD’，如下图1-8图1-8在弹出的1-9对话框中，将的钩去掉，再将1：EntID、2：XtrProp、3：EntID选择相应字段，如下图1-9，点击‘OK’图1-9再次点击图1-8，将的钩去掉，再将1： EntID、2：Entity、3：EntID选择相应字段，如下图1-10，点击‘OK’图1-10此时‘Point’点图层内加载了此两层‘Entity’、‘XtrProp’的属性信息，如图1-11；图1-11其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。

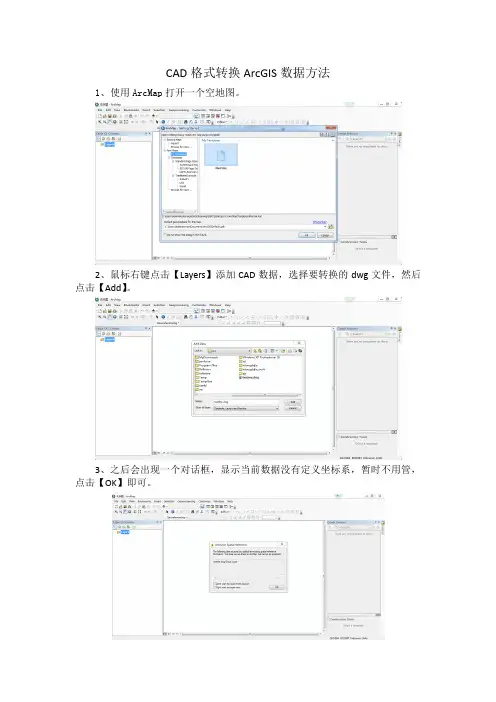

CAD格式转换ArcGIS数据方法
1、使用ArcMap打开一个空地图。

2、鼠标右键点击【Layers】添加CAD数据，选择要转换的dwg文件，然后点击【Add】。

3、之后会出现一个对话框，显示当前数据没有定义坐标系，暂时不用管，点击【OK】即可。

4、一个CAD文件在ArcMap中打开后，一般有5个图层，我们只需要转换Point、Polyline、Polygon三个图层即可。

右键选择其中1个图层，在右键菜单中选择【Data】-【Export Data】
5、注意保存类型选择【Shapefile】，输入要保存的路径和文件名称，然后选择【Save】即可。

6、之后会弹出一个对话框，是否需要把刚刚导出的数据加载到当前地图中，选择否即可。

7、点击这个图标，右侧会显示Catalog窗口
8、右键选择刚刚导出的文件Point.shp，在右键菜单中选择【Properties】，弹出属性窗口
9、在属性窗口中，选择【XY Coordinate System】标签页，然后选择坐标系为之前收藏的CGCS2000_3_Degree_GK_CM_120E，点击确定即可。

导出的shp格式的Polyline和Polygon文件，均需要在Catalog中设置坐标系。

设置好坐标系后，可以关闭ArcMap，不需要保存。

导出的shp格式的文件拷贝到手机对应目录即可。

1：打开cad文件，确定要转换的区域（有时候需要的区域外还有很多不需要的东西，无法进行转换），新建另一个新的cad文件，将需要转换的区域复制到新的cad文件，取名为“需要转换.dwg”。

如图，
只有第一部分为所需部分，所以，将第一部分复制出来，粘贴到“需要转换.dwg”。

2：打开“需要转换.dwg”，删除此文件里面无法被MAPGIS识别的部分：例如mapgis不能识别的符号，双行文字（mapgis只识别单行文字）等等。

3：将处理好的文件“需要转换.dwg”另存为“需要转换.dxf”，如图所示：
4：打开mapgis——图形处理——文件转换，出现文件转换窗口：
选择输入，找到刚才的“需要转换.dxf”，选择图层中不需要输出的图层，如图：
假设“高程和地名”及“边框”两个图层不需要，选中，让后点OK，即可。

5：最后选择文件——存储点、线、面即可（一般没有面文件，转换不出来）。

使用FME将CAD数据带属性转为ARCGIS格式一、转换目标使用FME2020.2将CAD数据中的房屋层转换到ARCGIS的面文件shp格式，并将房屋编号注记写入面文件属性表中，并通过房屋编号把房屋户主、建筑面积等信息挂接到SHP面文件属性表，完成转换。

二、使用工具FME2020.2x CASSIO.l x e×cel2016三、数据预处理合并cad数据、Excel数据(1)筛选数据，将FW层中不闭合多段线、面积小于2平方米的多段线删除。

(2)完成。

四、操作步骤1、数据分析(1)用FME Data Inspector 2020.2打开CAD文件(富源村.dwg),查看我们需要的房屋面和房屋编号注记存在哪个层，通过属性查看房屋编号放在哪个属性字段中。

分析结果:(1)选中一个房屋面查看属性，房屋面存在JMD层。

(2)房屋编号注记(例：选中FL-71注记查看)存放在总图编号层，房屋编号属性(例：FL-71)存放在fme_text_string属性字段中。

2、格式转换(1)用FME Workbench 2020.2,点击Generate,生成工作空间mιt) no t ∙∙ - mo ∣M* - K «U awr - tian -c 6”，∙∙h∙vs ∖O -, . ≡MMU x u ∙OΦ-U Q1ff*v(wc. >*MK - ∙ - 7 O , Q9∙α∙ Q, O(2)设置工作空间1)在读模块格式选"Autodesk AutoCAD DWG∕DXF j,，点击数据集“…”找到选 择富新村∙dwg 文件。

2)在写模块格式选n Esri Shapefile"，点击数据集“…”选择转换后的SHP 文件 存放位置。

* N0K - HC*∙f dUME HM3⅜bwbmθ2SIB MD a⅜>n e«g *Nkn 耳a>w 防对 xikn M <M >X © 0 *tn<ι∙ fir ∙> ⅜*βσ) κ sntM '- ∙T H ∙*1 • 金较‹∙ΛΛ*∙∙W,H∙HU ∣* 8(16Q SM« Create Workspace 7 EmergingData & EnterpriseIntegrationTrends in 2022Recent Workspaces点Generate It 邕开核36。
