Cad文件导入arcgis并还原表现方式详细过程图解

方法一:
1.拿到CAD文件后，首先是删除文件中除高程点以为的其他图层。

确保只保留点文件。

现
基于单位使用的CAD文件图像文件进行演示.
这是根据单位使用的CAD文件中高程点图层（通过复制粘贴把不同地块的CAD高程点拼接而成）,由于其中夹杂了许多高程线,需要对其进行删除。

删除点以外的元素：快速选择—》其中需要根据不同的文件来源进行不同的选择，本次选择如下图。

现在就选择了除点以外的元素，delete 。

把文件保存。

2. 在ARCGis 中打开ARCTOOLBOX →Data Managerment tools →Feature →Featue TO points
3. 在gis 中加载刚刚生成的.shp,对其进行进一步的修改。

如删除没用的字段，建立新的高
程字段并把高程数据赋值给高程字段。

找到刚刚保存的CAD 文件， ADD （或双击）→Annotation →ADD
设置保存位置，此
时保存的文件就是
shp 文件。

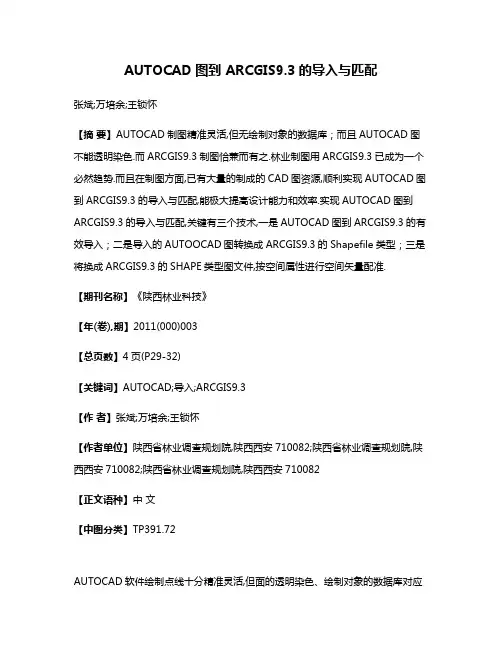

AUTOCAD图到 ARCGIS9.3的导入与匹配张斌;万培余;王锁怀【摘要】AUTOCAD制图精准灵活,但无绘制对象的数据库；而且AUTOCAD图不能透明染色.而ARCGIS9.3制图恰兼而有之.林业制图用ARCGIS9.3已成为一个必然趋势.而且在制图方面,已有大量的制成的CAD图资源,顺利实现AUTOCAD图到ARCGIS9.3的导入与匹配,能极大提高设计能力和效率.实现AUTOCAD图到ARCGIS9.3的导入与匹配,关键有三个技术,一是AUTOCAD图到ARCGIS9.3的有效导入；二是导入的AUTOOCAD图转换成ARCGIS9.3的Shapefile类型；三是将换成ARCGIS9.3的SHAPE类型图文件,按空间属性进行空间矢量配准.【期刊名称】《陕西林业科技》【年(卷),期】2011(000)003【总页数】4页(P29-32)【关键词】AUTOCAD;导入;ARCGIS9.3【作者】张斌;万培余;王锁怀【作者单位】陕西省林业调查规划院,陕西西安710082;陕西省林业调查规划院,陕西西安710082;陕西省林业调查规划院,陕西西安710082【正文语种】中文【中图分类】TP391.72AUTOCAD软件绘制点线十分精准灵活,但面的透明染色、绘制对象的数据库对应表示(属性表)、地理坐标的实时表达等远不如ARCGIS。

在飞播制图中,图面要素不光要有播区边界、小班界,还要对不同地类进行透明染色,更重要的一点是要正确标明播区角点的地理坐标(经纬度),飞播制图就逐步从CAD制图向ARCGIS制图转向了。

实际飞播制图中,每年都有相当的复播,而复播的播区一般是3年前的新播播区,其图也是当年用CAD做好的,图面要素齐全。

如果能将当年的CAD的播区图导入并匹配到ARCGIS中来,就可以盘活以往的 CAD图资源,省去在ARCGIS中从点线开始做相应复播图的重复劳动,解放设计能力,提高工作效率,充分挖掘和享受ARCGIS的神奇能力。

CAD文件导到ARCGIS中的方法概述：将CAD文件导入到ARCGIS中是一种常见的操作，它可以帮助用户在ARCGIS中进行空间分析和地理数据处理。

本文将详细介绍将CAD文件导入ARCGIS的方法，并提供详细步骤和示例。

步骤一：准备CAD文件和ARCGIS软件在开始导入CAD文件之前，确保你已经准备好了要导入的CAD文件以及安装了ARCGIS软件。

如果你还没有安装ARCGIS软件，可以从ESRI官方网站下载并安装最新版本。

步骤二：创建新的ARCGIS地理数据库在ARCGIS中导入CAD文件之前，需要先创建一个新的地理数据库。

地理数据库将用于存储导入的CAD数据。

打开ARCGIS软件，选择“文件”菜单，然后选择“新建”>“地理数据库”。

按照提示，选择数据库的名称和存储位置，并创建新的地理数据库。

步骤三：导入CAD文件到ARCGIS1. 打开ARCGIS软件，选择“文件”菜单，然后选择“导入”>“CAD文件”。

这将打开CAD文件导入向导。

2. 在CAD文件导入向导中，选择要导入的CAD文件。

可以通过浏览文件系统来选择文件，确保选择正确的文件类型（.dwg或.dxf）。

3. 在导入CAD文件之前，可以选择导入选项。

例如，你可以选择是否导入CAD文件中的属性数据，是否将CAD图层作为ARCGIS图层导入等。

4. 点击“下一步”继续。

5. 在下一步中，选择要导入的CAD图层。

可以选择导入所有图层，也可以选择只导入某些特定图层。

6. 点击“下一步”继续。

7. 在下一步中，选择导入的坐标系统。

可以选择与CAD文件相同的坐标系统，也可以选择ARCGIS中的其他坐标系统。

8. 点击“下一步”继续。

9. 在下一步中，选择导入的数据类型。

可以选择导入为点、线、面等不同的数据类型。

10. 点击“下一步”继续。

11. 在下一步中，选择导入的字段映射。

可以将CAD文件的属性字段映射到ARCGIS中的字段。

12. 点击“下一步”继续。

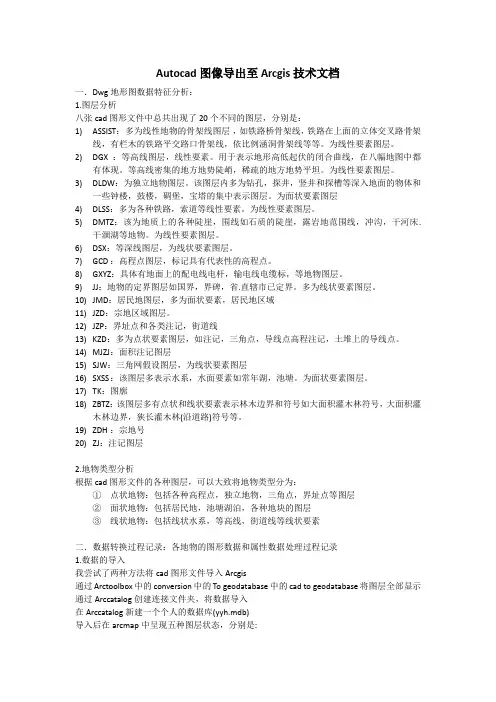

Autocad图像导出至Arcgis技术文档一．Dwg地形图数据特征分析：1.图层分析八张cad图形文件中总共出现了20个不同的图层，分别是：1)ASSIST：多为线性地物的骨架线图层，如铁路桥骨架线，铁路在上面的立体交叉路骨架线，有栏木的铁路平交路口骨架线，依比例涵洞骨架线等等。

为线性要素图层。

2)DGX ：等高线图层，线性要素。

用于表示地形高低起伏的闭合曲线，在八幅地图中都有体现。

等高线密集的地方地势陡峭，稀疏的地方地势平坦。

为线性要素图层。

3)DLDW：为独立地物图层。

该图层内多为钻孔，探井，竖井和探槽等深入地面的物体和一些钟楼，鼓楼，碉堡，宝塔的集中表示图层。

为面状要素图层4)DLSS：多为各种铁路，索道等线性要素。

为线性要素图层。

5)DMTZ：该为地质上的各种陡崖，围线如石质的陡崖，露岩地范围线，冲沟，干河床.干涸湖等地物。

为线性要素图层。

6)DSX：等深线图层，为线状要素图层。

7)GCD ：高程点图层，标记具有代表性的高程点。

8)GXYZ：具体有地面上的配电线电杆，输电线电缆标，等地物图层。

9)JJ：地物的定界图层如国界，界碑，省.直辖市已定界。

多为线状要素图层。

10)JMD：居民地图层，多为面状要素，居民地区域11)JZD：宗地区域图层。

12)JZP：界址点和各类注记，街道线13)KZD：多为点状要素图层，如注记，三角点，导线点高程注记，土堆上的导线点。

14)MJZJ ：面积注记图层15)SJW：三角网假设图层，为线状要素图层16)SXSS ：该图层多表示水系，水面要素如常年湖，池塘。

为面状要素图层。

17)TK：图廓18)ZBTZ：该图层多有点状和线状要素表示林木边界和符号如大面积灌木林符号，大面积灌木林边界，狭长灌木林(沿道路)符号等。

19)ZDH ：宗地号20)ZJ：注记图层2.地物类型分析根据cad图形文件的各种图层，可以大致将地物类型分为：①点状地物：包括各种高程点，独立地物，三角点，界址点等图层②面状地物：包括居民地，池塘湖泊，各种地块的图层③线状地物：包括线状水系，等高线，街道线等线状要素二．数据转换过程记录：各地物的图形数据和属性数据处理过程记录1.数据的导入我尝试了两种方法将cad图形文件导入Arcgis通过Arctoolbox中的conversion中的To geodatabase中的cad to geodatabase将图层全部显示通过Arccatalog创建连接文件夹，将数据导入在Arccatalog新建一个个人的数据库(yyh.mdb)导入后在arcmap中呈现五种图层状态，分别是:Polyline,线状图层要素，包含DGX，SXSS等图层Polygon,面状图层要素，包含JMD等建筑物信息Point点状图层要素，包含DLDW,ZBTZ等图层Annotation注记层,这里有从cad中所有的文字信息，包括TK,ZBTZ,JMD等各个图层的注释信息。

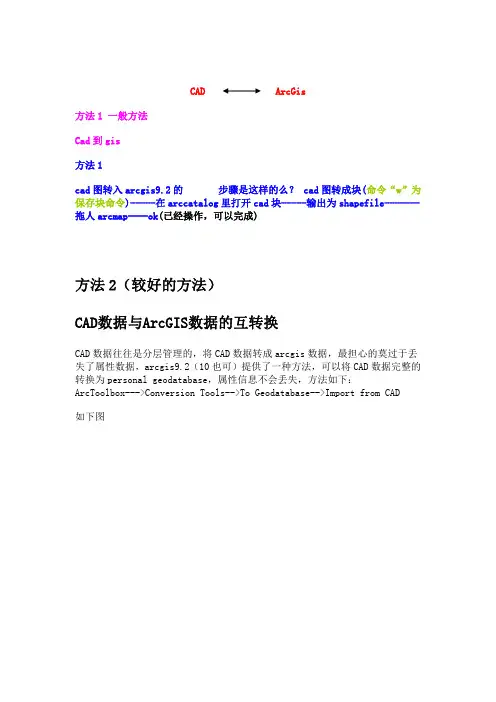

CAD ArcGis方法1 一般方法Cad到gis方法1cad图转入arcgis9.2的 步骤是这样的么？ cad图转成块(命令“w”为保存块命令)-----在arccatalog里打开cad块-----输出为shapefile-------拖人arcmap----ok(已经操作，可以完成)方法2（较好的方法）CAD数据与ArcGIS数据的互转换CAD数据往往是分层管理的，将CAD数据转成arcgis数据，最担心的莫过于丢失了属性数据，arcgis9.2（10也可）提供了一种方法，可以将CAD数据完整的转换为personal geodatabase，属性信息不会丢失，方法如下：ArcToolbox--->Conversion Tools-->To Geodatabase-->Import from CAD如下图双击上图的蓝色部分后，再按照下图操作（首先点击右上角的文件夹图标找到要转换成arcgis格式的cad文件，然后再选择存放转换好的arcgis数据的数据库（mdb），再命名一个数据集（如“1”），而后点确定。

转换好的数据在catalog中显示如下图。

在arcmap中的显示如下（图像放大的时候字体便会变小）Gis到cad我们往往需要将arcgis格式的数据转成CAD数据，往往需要让某一个关键字段可以转换成CAD格式的不同图层。

下面大致讲一下将shp数据转换为CAD格式的方法。

1、添加CAD字段到要转换的shp文件中。

方法为:ArcToolbox--->Conversion Tools-->To CAD-->Add CAD Fields.（如下图）打开上图的蓝色部分后，出现下图找文件，如下：确定，稍等几秒等待运行完毕。

（（2、将你要分层显示的字段的字段名改为“Layer”,然后导出为CAD数据。

方法为：ArcToolbox--->Conversion Tools--> Export To CAD.））（其实，前面双括号里的可以不看，当作不存在）双击“要素转cad”工具。

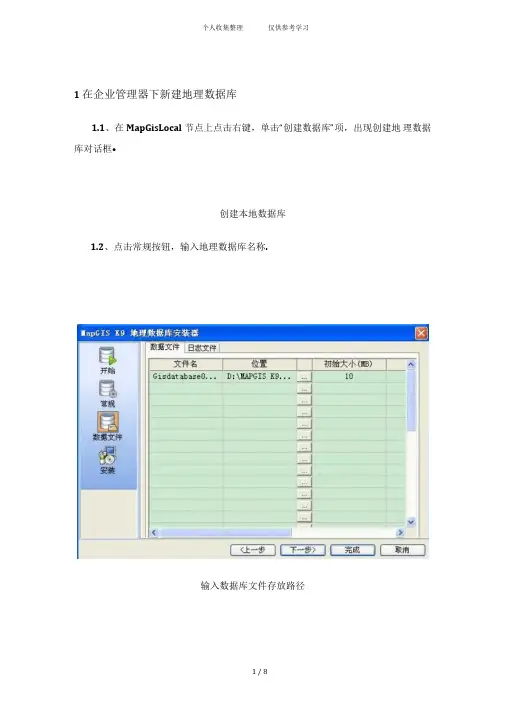

1在企业管理器下新建地理数据库1.1、在MapGisLocal节点上点击右键，单击“创建数据库”项，出现创建地理数据库对话框•创建本地数据库1.2、点击常规按钮，输入地理数据库名称.输入数据库文件存放路径2、4从空间数据地注记类和简单要素类我们看到数据导入，CAD中地文字注记自动转换到mapgis 下地注记类，线数据导入到简单要素类b5E2RGbCAP-1岂巒變i生 HAPGIS 学习 1 .paint 亡关系类 血类B 册格目录■zi 册格数据集 B 简单要素类龙 LIAPGIS 学习I_line3在地图编辑器下对数据进行图层处理3、1打开地图编辑器，在新地图上右键选择添加图层，选择到地理数据库下 地转换地图层，在地图视图中复位窗口，即可查看图形日E 未命名文档A 、 在文档管理上右键图层，选择根据参数改参数B 、 在弹出对话框中选择线颜色，然后选择放置地图层，确定，同理修改其 他地线.C 、选择图层右键按层分离图元D 、同理，将“地类”注记分离，激活注记层，选择点编辑下地修改注记参 数Fl plEanqFDPw岫删删/OU 6.曲締期MU喬WKE、在弹出对话框中地前景色即是注记地颜色F、右键注记层选择根据参数改参数，另选择图层G、同理分离图层，分离完后，文档管理下地图层显示为-]□七MAPGIS学习1_口皿□顼目界銭一血口七组界胞□七村界一讥□起地类團斑相回国地裘*t3、3拓扑处理A、处理大地地类图斑（不考虑村界和组界），选择线编辑下地全图自动剪断线B、选择线拓扑差错，自动检查拓扑错误，然后修改所有拓扑错误（可以再检查一次）C、然后选择线转弧造区，生成图斑结果如下图3、4处理图斑属性A、右键分离后地地类注记层，选择属性结构设置B、将注记赋值为属性，选择点编辑下地■，选择地类字段c、同理处理地类图斑地属性结构，然后选择—8Q—（注意将注记层先移除），弹出对话框中选择地类注记，地类图斑中地类属性即已赋值（图层颜色全部为黑色，对后续操作不影响）DXDiTa9E3d3、5制作各类图斑并建立属性结构（属性结构利用空间分析生成）3、6利用属性汇总生成图斑地面积3、7对行政区手工录入村和村名小组地代码（名称），大数据量按照国家标 准，小数据量可以按照一定编码规则录入；利用属性汇总工具处理面 积.RTCrpUDGiTA 、打开数据分析与处理模块，打开两个地类图斑，选择分析下地叠加分析功能B 、在弹出地对话框中做如下地设置，分析属性地功能是判别分析（将图层 二地属性通过空间位置关系附加至图层一，并生成新地图层） •这样生成地图层就具有图层一地地类字段属性.5PCzVD7HxA同理，其他地属性通过空间分析快速生成.最后生成地图斑属性如下图：手段名称mpAreampFerimeter mpLayer项目名称双精度型 15 6 双精度型15 £10 0 字符串25允许空字段类型 长度I 小数位数3、8利用空间分析地判别分析处理其他地属性，以地类编码为例4、数据统计分析数据统计分析在地图编辑和数据分析与处理模块中•4、1打开地图编辑器下地属性统计功能，打开要统计地图斑层4、2以图斑面积和各组地类总面积为例A、图斑面积将ID字段后地勾选框选中，选择分类模式」在弹出对话框中分类模式选择一值一类C、各组地类总面积第一步设置如图：第二步设置如图:统计结果为：保存为记事本为：村民小组地类面积1求和）□1011□1012□101□11BB.D63295 DI 0211Hy0.19fi25B □1(1^22844.907^9 D1U1!31SS4?.1139392呻tn33召9亠9昭百5甘1腔@223830.4653205记事本数据另存为excel打开excel,选择文件_打开，文件类型选择牘选择固定宽度，下一步，调整宽度，完成.另存文件为excel格式.jLBHrnAlLg版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理. 版权为个人所有This article in eludes someparts, in cludi ng text, pictures,and desig n. Copyright is pers onal own ership. XHAQX74JOX 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.LDAYtRyKfEUsers may use the contents or services of this article for pers onal study, researchor appreciati on, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other releva nt laws, and shall n ot infringe upon the legitimate rights of this website and its releva nt obligees. In additi on, when any content or service of this article is used for other purposes, writte n permissi on and remun erati on shall be obta ined from the pers on concerned and the releva ntobligee. zzz6ZB2Ltk转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.dvzfvkwMI1Reproducti on or quotatio n of the content of this articlemust be reas on able and good-faith citati on for the use of n ews or in formative public free in formatio n. It shall notmisinterpret or modify the original intention of the contentof this article, and shall bear legal liability such ascopyright. rqyn14ZNXI。

CAD数据向GIS入库数据的转换戚孝文袁晓霞【摘要】：本文分析了CAD向GIS数据转换过程中存在的问题，并以保证数据质量为前提，详细阐述了基于南方CASS、Geoway和Arcgis10.0下对CAD数据进行转换的流程，使之转换为标准的GIS入库数据。

【关键词】：CAD；GIS；数据转换1、引言随着地理信息系统（GIS）技术的发展，特别是“数字城市”建设的推广，对地形图数据的使用不仅仅停留在浏览上，还需要进行大量的统计、查询、空间分析等操作，而这些都是传统的地形图不能支持的。

为此，需要利用信息化测绘技术，对传统地形图进行整理和重构，构建满足GIS软件所需要的数据。

GIS具有强大的查询统计功能和空间分析能力，在数字产品的管理与应用方面明显优于CAD技术。

虽然大部分GIS软件都提供了数据格式转换功能，但由于CAD软件在数据存储、图元定义、管理风格等方面同GIS软件的差别，其转换的效果不尽人意。

因此，要解决的核心问题是CAD数据要进入GIS，如何进行数据转换和质量控制等。

2、CAD到GIS数据转换的问题CAD到GIS数据的转换应该包括两个方面的内容：一是数据从现有的CAD格式数据转换到选定的GIS格式数据，其几何要素应一致;二是数据从现有的标准和成图方式，包括数据的分层、编码、封闭、接边和符号显示等，应无损地转换为新的分层结构标准和成图方式，并按GIS管理和分析的要求增加数据的属性结构和内容。

因此，CAD到GIS的数据转换就需要解决数据组织、拓扑关系、属性符号及坐标系统等方面的问题。

2.1数据组织CAD数据组织方式松散，点、线、面定义及分层、编码没有严格的关系校验，一个dwg 或dxf文件可以包含多个图层，一个图层可以包含许多专题的内容。

而GIS空间数据具有严格的点、线、面及分层、编码定义域数据校验，并按专题分类、分层显示。

因此，在将CAD 图形数据转化为GIS数据之前，需要对CAD格式的图形数据进行重新组织，把CAD图形元素（点、线、多义线、圆、弧、块、文字等）按专题性质分类分层，以便使CAD图形中的一类专题对应于GIS中的一个图层。

CAD格式转换ArcGIS数据⽅法
CAD格式转换ArcGIS数据⽅法
1、使⽤ArcMap打开⼀个空地图。

2、⿏标右键点击【Layers】添加CAD数据，选择要转换的dwg⽂件，然后点击【Add】。

3、之后会出现⼀个对话框，显⽰当前数据没有定义坐标系，暂时不⽤管，点击【OK】即可。

4、⼀个CAD⽂件在ArcMap中打开后，⼀般有5个图层，我们只需要转换Point、Polyline、Polygon三个图层即可。

右键选择其中1个图层，在右键菜单中选择【Data】-【Export Data】
5、注意保存类型选择【Shapefile】，输⼊要保存的路径和⽂件名称，然后选择【Save】即可。

6、之后会弹出⼀个对话框，是否需要把刚刚导出的数据加载到当前地图中，选择否即可。

7、点击这个图标，右侧会显⽰Catalog窗⼝
8、右键选择刚刚导出的⽂件Point.shp，在右键菜单中选择【Properties】，弹出属性窗⼝
9、在属性窗⼝中，选择【XY Coordinate System】标签页，然后选择坐标系为之前收藏的
CGCS2000_3_Degree_GK_CM_120E，点击确定即可。

导出的shp格式的Polyline和Polygon⽂件，均需要在Catalog中设置坐标系。

设置好坐标系后，可以关闭ArcMap，不需要保存。

导出的shp格式的⽂件拷贝到⼿机对应⽬录即可。

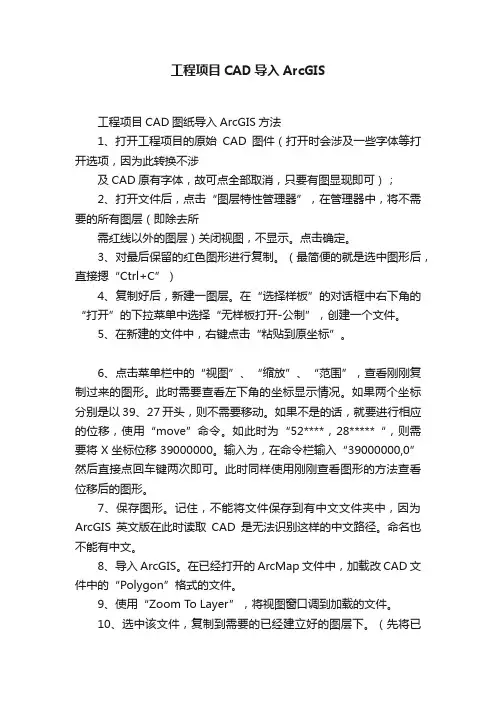

工程项目CAD导入ArcGIS工程项目CAD图纸导入ArcGIS方法1、打开工程项目的原始CAD图件（打开时会涉及一些字体等打开选项，因为此转换不涉及CAD原有字体，故可点全部取消，只要有图显现即可）；2、打开文件后，点击“图层特性管理器”，在管理器中，将不需要的所有图层（即除去所需红线以外的图层）关闭视图，不显示。

点击确定。

3、对最后保留的红色图形进行复制。

（最简便的就是选中图形后，直接摁“Ctrl+C”）4、复制好后，新建一图层。

在“选择样板”的对话框中右下角的“打开”的下拉菜单中选择“无样板打开-公制”，创建一个文件。

5、在新建的文件中，右键点击“粘贴到原坐标”。

6、点击菜单栏中的“视图”、“缩放”、“范围”，查看刚刚复制过来的图形。

此时需要查看左下角的坐标显示情况。

如果两个坐标分别是以39、27开头，则不需要移动。

如果不是的话，就要进行相应的位移，使用“move”命令。

如此时为“52****，28*****“，则需要将X坐标位移39000000。

输入为，在命令栏输入“39000000,0”然后直接点回车键两次即可。

此时同样使用刚刚查看图形的方法查看位移后的图形。

7、保存图形。

记住，不能将文件保存到有中文文件夹中，因为ArcGIS英文版在此时读取CAD是无法识别这样的中文路径。

命名也不能有中文。

8、导入ArcGIS。

在已经打开的ArcMap文件中，加载改CAD文件中的“Polygon”格式的文件。

9、使用“Zoom To Layer”，将视图窗口调到加载的文件。

10、选中该文件，复制到需要的已经建立好的图层下。

（先将已建立的图层处于激活的可编辑状态）最后补充该文件的项目名称、用地类型等信息。

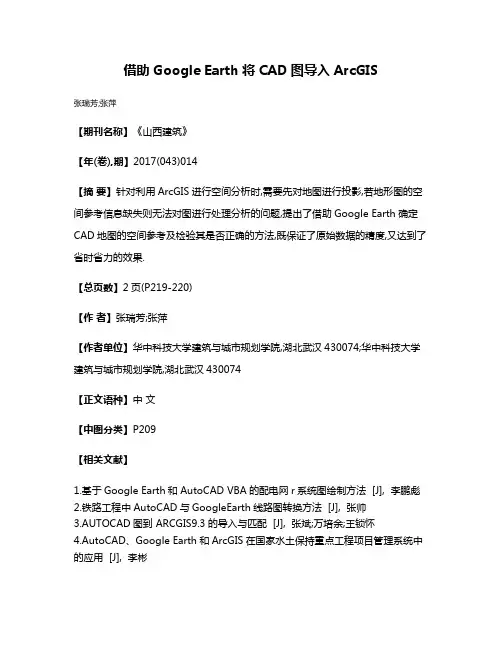

借助Google Earth将CAD图导入ArcGIS
张瑞芳;张萍
【期刊名称】《山西建筑》
【年(卷),期】2017(043)014
【摘要】针对利用ArcGIS进行空间分析时,需要先对地图进行投影,若地形图的空间参考信息缺失则无法对图进行处理分析的问题,提出了借助Google Earth确定CAD地图的空间参考及检验其是否正确的方法,既保证了原始数据的精度,又达到了省时省力的效果.
【总页数】2页(P219-220)
【作者】张瑞芳;张萍
【作者单位】华中科技大学建筑与城市规划学院,湖北武汉430074;华中科技大学建筑与城市规划学院,湖北武汉430074
【正文语种】中文
【中图分类】P209
【相关文献】
1.基于Google Earth和AutoCAD VBA的配电网r系统图绘制方法 [J], 李鹏彪
2.铁路工程中AutoCAD与GoogleEarth线路图转换方法 [J], 张帅
3.AUTOCAD图到 ARCGIS9.3的导入与匹配 [J], 张斌;万培余;王锁怀
4.AutoCAD、Google Earth和ArcGIS在国家水土保持重点工程项目管理系统中的应用 [J], 李彬
5.森林防火指挥系统、ArcGIS和Google Earth结合在新一轮退耕还林工程中的应用 [J], 阳昭
因版权原因，仅展示原文概要，查看原文内容请购买。

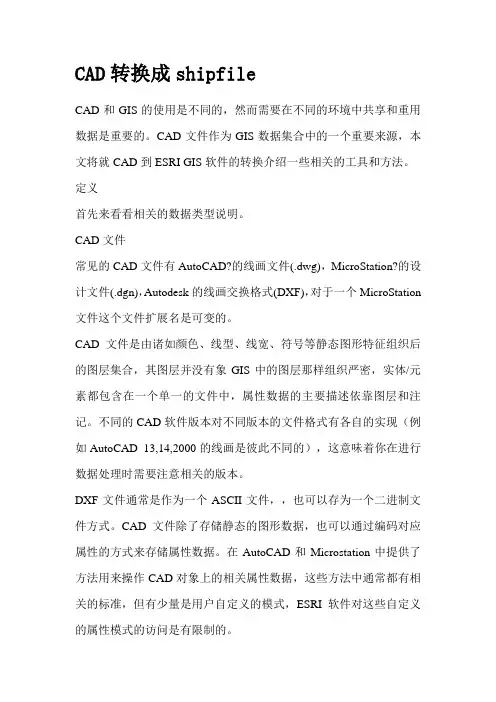

CAD转换成shipfileCAD和GIS的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。

CAD文件作为GIS数据集合中的一个重要来源，本文将就CAD到ESRI GIS软件的转换介绍一些相关的工具和方法。

定义首先来看看相关的数据类型说明。

CAD文件常见的CAD文件有AutoCAD?的线画文件(.dwg)，MicroStation?的设计文件(.dgn)，Autodesk的线画交换格式(DXF)，对于一个MicroStation 文件这个文件扩展名是可变的。

CAD文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并没有象GIS中的图层那样组织严密，实体/元素都包含在一个单一的文件中，属性数据的主要描述依靠图层和注记。

不同的CAD软件版本对不同版本的文件格式有各自的实现（例如AutoCAD 13,14,2000的线画是彼此不同的），这意味着你在进行数据处理时需要注意相关的版本。

DXF文件通常是作为一个ASCII文件，，也可以存为一个二进制文件方式。

CAD文件除了存储静态的图形数据，也可以通过编码对应属性的方式来存储属性数据。

在AutoCAD和Microstation中提供了方法用来操作CAD对象上的相关属性数据，这些方法中通常都有相关的标准，但有少量是用户自定义的模式，ESRI软件对这些自定义的属性模式的访问是有限制的。

CoeragesCoerages是一种矢量文件格式，几何和空间拓扑关系存储在二进制文件中，与之相关的属性数据则被存放在INFO表或RDBMS中（PC ArcInfo存储在DBF表中）。

Coerages是对要素类组织后（feature class）的集合,每个要素类都是一些点，线（arcs），面或者annotation(文本)的集合，用于描述地理要素的Coerage要素类包括point,node,route system,section,polygon和region。

南方CAD格式转Arcgis的shp文件写在前面：原来在网上看到过朋友传的一些说明，但比较笼统，在使用的过程中，我还是费了好多周折。

为了让以后的朋友解决类似的问题，我把我下载的文档重新编辑，就成了这个操作详解，希望对朋友有所帮助。

下载积分虽然高了些，我保证你一下就能学会，也算是对我一点小小的补偿吧。

以后所有演示以FME2012版和Arcgis10软件为例进行操作说明。

一、CAD文件的查看和预览目的：主要是查看南方CASS软件中扩展属性，数据的转换可以根据实际需要，按层转换，或是批量转换。

1、用FME Universal Viewer 打开要转换的CAD文件1，F ile——opendataset 打开CAD文件2，选择输入数据的格式DWG和数据的路径如下图：3，打开后效果如下图图中viewspace 中各个数据集是CAD的各图层名称因为宗地具有代表性，操作以JZD图层为例进行操作。

只打开JZD图层，如右图：可以发现JZD图层Area,Line,Point,Text四种数据。

根据实际情况，宗地的扩展属性在Area中存储。

4、点击：按钮，在一个封闭的宗地内部点选一下，会自动调出该宗地的属性及扩展属性，效果如下图：其中extended_data部分的数据为南方CASS软件定义的扩展属性，对我们而言，我们重要的是需要宗地的宗地号和权利人这两项扩展属性。

可以看到部分是我们所需要的。

其他图层的查看方法相同，不一一举例。

二，应用FME Workbench自定义转换CAD数据目的：按照要求把CAD的数据转换到ArcGIS shp文件中，扩展属性读取在shp文件的表中1，打开FME Workbench后，点按钮，如下图：注意文件的格式。

2，选择读入数据的类型DWG和数据的路径，和目标文件的格式ESRI Shape，如下图：3，选择要读入的数据的图层本文以读入JZD图层为例，选择读入JZD图层4，经过上面的分析可以发现我们只需要JZD层中的Area 数据则系统默认的其他属性可以删除。

CAD和GIS的使用是不同的，然而需要在不同的环境中共享和重用数据是重要的。

CAD文件作为GIS数据集合中的一个重要来源，本文将就CAD到ESRI GIS软件的转换介绍一些相关的工具和方法。

定义首先来看看相关的数据类型说明。

CAD文件常见的CAD文件有AutoCAD?的线画文件(.dwg)，MicroStation?的设计文件(.dgn)，Autodesk的线画交换格式(DXF)，对于一个MicroStation文件这个文件扩展名是可变的。

CAD文件是由诸如颜色、线型、线宽、符号等静态图形特征组织后的图层集合，其图层并没有象GIS中的图层那样组织严密，实体/元素都包含在一个单一的文件中，属性数据的主要描述依*图层和注记。

不同的CAD软件版本对不同版本的文件格式有各自的实现（例如AutoCAD 13v,14v,2000v的线画是彼此不同的），这意味着你在进行数据处理时需要注意相关的版本。

DXF文件通常是作为一个ASCII文件，，也可以存为一个二进制文件方式。

CAD文件除了存储静态的图形数据，也可以通过编码对应属性的方式来存储属性数据。

在AutoCAD和Microstation中提供了方法用来操作CAD对象上的相关属性数据，这些方法中通常都有相关的标准，但有少量是用户自定义的模式，ESRI 软件对这些自定义的属性模式的访问是有限制的。

CoveragesCoverages是一种矢量文件格式，几何和空间拓扑关系存储在二进制文件中，与之相关的属性数据则被存放在INFO表或RDBMS中（PC ArcInfo存储在DBF表中）。

Coverages是对要素类组织后（feature class）的集合,每个要素类都是一些点，线（arcs），面或者annotation(文本)的集合，用于描述地理要素的Coverage 要素类包括point,node,route system,section,polygon和region。

Cad文件导入arcgis并还原表现方式详细过程图解
Cad文件导入arcgis并还原表现方式详细过程图解，详细过程如下。

本文是本人在这几天向别人的求教和实践摸索过程当中总结出来的，对刚上路的新手应该是很有帮助的，觉得有用的朋友给顶一下。

（另外最后的annotation 纠正有点问题是因为其中的参考比例设置有问题，后来又试了一次，系统提示参考比例不能小于1，但当参考比例较大时就出现这样的问题了，
不知哪位高手能否指点一下）。

[本帖最后由 05201076 于 2008-11-8 09:32 编辑]

MFE使用文档： CAD格式专程GIS的shp文件一、CAD文件的查看和预览目的：确定CAD文件每个图层包含的数据集，点 point，线 line，面 polygon 数据，以及CAD文件的扩展属性。

1、用FME Universal Viewer 打开要转换的CAD文件1，File——opendataset 打开CAD文件2，选择输入数据的格式DWG和数据的路径如下图：3，如图图中viewspace 中各个数据集是CAD的各图层名称以axes图层为例关闭其他图层，只打开axes图层可以发现axes图层只有Line 数据注：所以在以后的转化中axes图层只有线line数据其他数据为空不需要转换4，点击：按钮，可以选侧对象的要素点击view中的一条线段要素，可以查看这条线段要素的扩展属性其中extended_data_list{0-6}为选中要素的扩展属性，可以看到我们需要的扩展属性如：中山东路，10025，这些重要的扩展属性其他图层的查看方法相同，有的图层没有扩展属性。

例如：JMD图层可以查看，有三个要素集 area line text 有数据所以在以后的转换中药有三个要素的转换面，线，点的要素的转换。

二，应用FME Workbench自定义转换CAD数据目的：按照要求把CAD的数据转换到GIS shp文件中，扩展属性读取在shp文件的表中1，打开FME Workbench 选择2，选择读入数据的类型DWG和数据的路径，和目标文件的格式ESRI Shape3，选择要读入的数据的图层本文以读入axes图层为例，选择读入axes图层4，经过上面的分析可以发现axes图层只有Line 数据则系统默认的其他属性可以删除删除前：删除后：右键单击目标要素选择可以插卡转换成的要素名称和要素类 polyline 线性数据可以根据要求修改输出的要素名称5，点击开始转换，选择相应的路径存储文件，即可转换成需要的shp格式用arc_catlog 查看转换后的数据可以看到线性很好的转成了shp文件，但CAD得扩展属性却丢失了，这是我们不想看到的。

CAD数据快速导入GIS软件，实现与三维地图叠加浏览应用序：经常有用户会问dxf格式的cad文件如何叠加到外业精灵【各大手机应用市场搜索下载】里面，基于这个CAD基地数据做外业采集。

这边把CAD相关最常见的集中模式集中罗列一下方案文章要点概览：1.CAD导入外业精灵；2.导入图新地球；3.CAD导入GlobalMapper；4.CAD转tif；5.CAD转mbt；6.CAD转KML一、CAD如何与三维地图叠加（导入图新地球）1.1 有投影信息有三种快捷方式来配置投影，比如下面这个cad文件，知道他是国家2000三度带，中央经线123度，直接选择即可。

如果有prj文件，或者知道epsgcode，都可以便捷配置。

导入成功之后会成为一个图层显示到侧栏（后续可以另存转换为其他格式）1.2 无投影信息无投影信息的，稍微麻烦一点，需要猜，和1.1一样，有经验的根据cad打开后看到的坐标值可以猜出来。

猜不出来也不要紧，主要知道实际是位于什么地方的，根据卫星图配准一下就可以了，cad里面选择一个点，地图上选择一个点，okay。

再复杂一些的，是工程坐标系，不是标准的，可以使用4/7参数二、CAD如何转为KML（两种方法）2.1 图新地球转换（CAD转KML）导入CAD【参考1.1】之后，直接右键另存为即可2.2GlobalMapper转换（CAD转KML）配置投影的环节少不了配置后直接另存三、CAD如何转为图片（tif、导入GlobalMapper）导入之后，直接输出栅格，选择图片格式，建议是tif注意：一定要勾选背景透明，否则叠加卫星影像之后，就看不到卫星影像了，会被默认的一个纯色给盖住。

对于等高线一定要选择背景透明四、CAD和mbt的关系（CAD转mbt）CAD是矢量，mbt是栅格，两者之间看似毫无关系。

除了设计人员之外，使用数据的人其实很少去修改CAD，而是看。

看的时候如何让效率更高，尤其是手机查看。

转为栅格，可以避免大面积的矢量动态渲染，节约手机CPU，省电把CAD转为MBT肯定更优。

AutoCAD格式转换到ArcGIS格式的关键问题研究【摘要】地理信息系统（GIS）以其强大的分析、管理、使用空间数据的能力发展很快。

但时下大部分的数据都是以CAD的格式存在的，将AutoCAD数据转化为GIS 支持的文件成为必然。

本文介绍了AutoCAD的DXF格式数据与ArcGIS的shp格式数据，以及它们的区别与联系，这两种格式数据转换涉及的要素、问题，提出了解决数据格式转换出现的问题的方法等。

【关键词】DXF；shp；数据转换；地理信息系统0引言地理信息系统（GIS，Geographic Information System）自产生之日起，经过数十年的发展，以其强大的具代表性的对空间数据的采集、管理、处理、分析、建模和显示的功能发展很快。

但有很多数据都是以CAD的格式存在的，由于CAD软件在数据存储、图元定义、管理风格等方面同GIS软件有很大差别，数据转换不可避免的存在着各种问题，不能符合GIS数据的入库标准。

如何解决这些问题是当前GIS人员面临的主要的问题[1-3]。

本文主要论述由DXF格式转换到Shp格式可能产生的问题与解决方法。

1 CAD与GIS的格式区别计算机辅助设计（CAD，Computer-Aided Design）通过计算机辅助设计人员进行设计，提高设计的自动化程度，节省人力和时间。

其数据格式DXF(Drawing Exchange File)文件即标准图形交换文件，是AutoCAD软件的一种ASCII格式的文件。

DXF文件由若干节组成，包括①标题节：储存图形的一般信息；②类节：定义图形中的类，其实例在块、实体和对象节中表现，其属性不变；③表节：包括块参照表、图层表、线形表等一系列表；④块节：定义块和构成块的实体；⑤实体节：包括图形中的图形对象或实体，以及被看作插入实体的块参照；⑥对象节：包括图形中的非图形对象；⑦图形预览节：图形的预览数据[3]。

地理信息系统（GIS，Geographic Information System）是由计算机硬件、软件和不同的方法组成的系统，该系统设计支持空间数据的采集、管理、处理、分析、建模和显示，以便解决复杂的规划和管理问题[1-3]。
