当前位置：文档之家 › 跃龙橡胶公司“全钢子午线轮胎新型胎圈填充胶”通过鉴定

跃龙橡胶公司“全钢子午线轮胎新型胎圈填充胶”通过鉴定

  • 格式：pdf
  • 大小：75.74 KB
  • 文档页数：1

第２期　轮胎　工业　１２３　

台自吸式真空罐排水泵组成的真空系统，新的抽　

真空系统可将真空度表压抽至０．４～０．７　ＭＰａ。　

（３）效果　

改造前后硫化机用汽量比较表明，每台硫化　

机每月可节约蒸汽约３４　ｔ。３６台硫化机每年可　

节约蒸汽１．４万ｔ，运行半年即可收回改进成本。　

４硫化机蒸汽室保温　

（１）存在问题　

硫化机蒸汽室采用１０　ｍｍ厚保温材料，保温　

效果不好。正硫化时蒸汽室温度高达６８～９Ｏ℃。　

特别是夏季车间温度高，操作人员时有晕倒现象。　

（２）改进　

考虑进行蒸汽室保温，但硫化机蒸汽室是频　

繁开合部件，且直径大空间小，给保温带来一定难　

度，经过多方案比较和试验，采用保温涂料，分层　

涂抹４Ｏ～６０　ｍｍ，然后用四布六油无机玻璃钢布　

缠紧，蒸汽室表面刷２遍银粉漆。　

（３）效果　

经过保温后的蒸汽室温度由保温前的６８～　

９０℃降到３２～４５℃，在节约能源的同时还可改　

善夏季工作环境。　

５　结语　

通过对硫化机冷凝水排放、软化水回收、胶囊　

蒸汽抽真空和蒸汽室保温方面的改进，硫化机的　

吨胶耗汽降低了３Ｏ　～５Ｏ　，节约了软化水并大　

大改善了硫化车间的工作环境。　

（风神轮胎股份有限公司　宋培芬）　

跃龙橡胶公司“全钢子午线轮胎新型胎圈　

填充胶”通过鉴定　

中图分类号：Ｕ４６３．３４１一．３／．６　文献标识码：Ｄ　２００９年１２月１３日，潍坊市跃龙橡胶有限公　

司“全钢子午线轮胎新型胎圈填充胶”通过技术　

鉴定。　

众所周知，全钢载重子午线轮胎由于各种原　

因造成胎圈部位早期损坏问题较常见，这严重影　

响了轮胎的使用寿命，浪费了宝贵的资源，因此对　

胎圈部位的改进成为轮胎企业的重要课题。潍坊　

市跃龙橡胶有限公司是一家生产载重子午线轮胎　的新型企业，同样也避免不了胎圈部位早期损坏　

这个难题，胎圈早期裂口占理赔轮胎的６４．３２％。　

该公司重视技术创新，敢于投入，组织攻关，经过　

艰苦探索，使胎圈部位早期损坏问题得到较好解　

决。主要方法是在三角胶外侧挖一个适当形状和　

尺寸的沟槽，使帘布和胎圈包布反包端点准确地　

落在沟槽内，使该区域应力分布均匀，并采用２层　

锦纶帘布保护起来，同时提高下三角胶的硬度，提　

高胎圈刚性，并增大此处的成型压力。采用该方　

法的轮胎室内耐久性试验负荷率达到１７０　，累　

计行驶９０　ｈ未损坏，轮胎退赔率由４　下降至　

２．５　，轮胎使用寿命提高１０％以上，受到用户青　

睐，取得了显著的经济和社会效益。专家组评议　

认为，该项技术达到国际先进水平。　

（北京橡胶工业研究设计院　陈志宏）　

贵州轮胎股份有限公司城市轻轨走行轮胎　

研制项目通过鉴定验收　

中图分类号：ＴＱ３３６．１　文献标识码：Ｄ　２Ｏｌ０年１月８日，贵州轮胎股份有限公司　

（以下简称贵轮公司）历时６年研制的城市轻轨走　

行轮胎通过由北京橡胶工业研究设计院、国家橡　

胶轮胎质量监督检验中心、贵州省化工行业协会、　

青岛轮胎及橡胶制品质检中心、长春轨道客车股　

份有限公司技术中心和重庆市轨道交通（集团）有　

限公司组成的专家评审组的鉴定验收。　

２００４年，受重庆市轨道交通（集团）有限公司　

委托，贵轮公司组织技术力量，开发了规格为　

３４５／８５Ｒｌ６　ＧＬ９０的城市轻轨走行轮胎。　

该产品为全钢子午线轮胎，骨架材料为高强　

度钢丝帘线，产品具有耐磨耗、牵引性能好和行驶　

安全等特点，专为城市轻轨开发，适用于轻轨走行　

轮配套使用。经过近６年的研究开发，贵轮公司　

现已形成年产１万套的生产能力。　

经过现场实物检测，并听取了贵轮公司的项　

目研制情况和重庆市轨道交通（集团）有限公司捷　

运公司的使用情况汇报后，专家们认为：该项目技　

术含量高、开发难度大。在轮胎结构设计中，开发　

并利用了大量最新自有专利技术——花纹设计专　

利、新胎圈结构专利和最佳变形轮廓设计理论等　

进行设计，提高并确保了轮胎的承载、高速、耐久

合集下载

生物凝固天然橡胶在子午线轮胎中的应用

生物凝固天然橡胶在子午线轮胎中的应用

３０　轮胎工业　２０１４年第３４卷　

生物凝固天然橡胶在子午线轮胎中的应用　

张桂梅　，董凌波。，姜士宽　，刘　谦。，邹建云¨　（１＿云南省热带作物科学研究所，云南景洪６６６１００；２．三角轮胎股份有限公司，山东威海２６４２００）　

摘要：研究生物凝固天然橡胶（ＮＲ—Ｂ）在子午线轮胎中的应用，并与马来西亚２０　标准胶（ＳＭＲ２０）进行对比。结　果表明：与ＳＭＲ２０相比，ＮＲ－Ｂ的塑性初值和塑性保持率较高，纯胶配方硫化胶拉伸强度较大，定伸应力较小；采用　ＮＲ－Ｂ的胎面胶、基部胶、胎肩垫胶和粘合胶拉伸强度、拉断伸长率和撕裂强度等关键性能均与采用ＳＭＲ２０的硫化胶　相当，但采用ＮＲ－Ｂ的胶料普遍存在ＭＬ偏高的现象。成品轮胎性能测试结果表明，采用ＮＲ—Ｂ的轮胎高速性能和耐　久性能与采用ＳＭＲ２０的轮胎相当，耐磨性能差别不大。　关键词：天然橡胶｝生物凝固；子午线轮胎　中圈分类号：ＴＱ３３２；ＴＱ３３６．１　文献标志码：Ａ　文章编号：１００６—８１７１（２０１４）０１—００３０—０５　

中国目前已是全球轮胎最大消耗国，同时也　是最大生产国和出口国，２０１５年轮胎总需求量预　计为６０　６８１万～７８　４８９万条，其中子午线轮胎　５１　７１６万～６７　９８２万条，对天然橡胶（ＮＲ）需求量　约为４９０万～６００万ｔ［１］。我国子午线轮胎生产　企业主要以进口１０　和２Ｏ　标准胶为原材料，这　种ＮＲ以胶园凝胶加工而成，产品质量稳定，而国　产ＮＲ主要采用加氨保存一加酸凝固的生产工艺，　使有利于ＮＲ产品性能的非胶成分大大减少，产　品强伸性能和门尼粘度低、一致性较差、硫化速度　慢，不宜应用于对原材料要求较高的子午线轮胎　的生产。　国外相关研究表明［２＿３］，采用生物凝固与自然　凝固生产的ＮＲ性能相似。为了提高国产ＮＲ的　性能，国内学者在天然胶乳的生物凝固方面做了　很多工作，主要集中在生物凝固的工艺研究　。　及　生物凝固ＮＲ与传统酸凝固ＮＲ的差异比较方　面［８。引。本工作采用前期研究确定的工艺　¨　制备　了总量６　ｔ的生物凝固ＮＲ，将其用于子午线轮胎　的制备，并与马来西亚进口２０　标准胶（ＳＭＲ２０）　进行对比，以期为国产生物凝固ＮＲ在轮胎生产　中的应用打下基础。　基金项目：云南省科技创新强省计划项目（２００９ＡＢ００１）；国　家科技支撑计划项目（２０１１ＢＡＤ３０Ｂ０１）　作者简介：张桂梅（１９８１一），女，山东菏泽人，云南省热带作　物科学研究所助理研究员，硕士，主要从事天然橡胶加工研究。　＊通信联系人　１　实验　１．１主要原材料　无氨新鲜混合天然胶乳，云南省农垦总局　景红分局勐捧国营农场产品；菌种，中国热带农　业科学院农产品加工研究所提供；乳清，自制，鲜　胶乳生物凝固所得；ＮＲ，三角轮胎股份有限公司　提供。　１．２试验配方　（１）胎面胶配方：ＮＲ　１００，炭黑Ｎ１１５　５０，　氧化锌４，硬脂酸２，硫黄／促进剂　２．５，其他　６。　（２）基部胶配方：ＮＲ　１００，炭黑Ｎ３３０／Ｎ６６０　４５，氧化锌３．５，硬脂酸２，防老剂４，硫黄／　促进剂３．８，其他４。　（３）粘合胶Ａ配方：ＮＲ　１００，炭黑Ｎ３２６　５５，氧化锌／硬脂酸８，粘合剂　４，硫黄／促进剂　６，其他４。　粘合胶Ｂ配方：ＮＲ　１００，炭黑Ｎ３２６　６０，氧　化锌／硬脂酸８，粘合剂６，硫黄／促进剂６．５，　其他５。　（４）胎肩垫胶配方：ＮＲ　１００，炭黑Ｎ３３Ｏ／　Ｎ６６０　４０，氧化锌３．５，硬脂酸２，防老剂４，　硫黄／促进剂３．５，其他３。　１．３试样制备　将菌种、清水和糖蜜按一定比例混合均匀，静　

热稳定剂TCA-90在全钢子午线轮胎胎面基部胶中的应用

热稳定剂TCA-90在全钢子午线轮胎胎面基部胶中的应用

第 5 期 胡录伟等．热稳定剂TCA-90在全钢子午线轮胎胎面基部胶中的应用 287

热稳定剂TCA-90在全钢子午线轮胎

胎面基部胶中的应用

胡录伟，曾　清，杨利伟，袁德彬，邓　洋

（四川凯力威科技股份有限公司，四川 简阳　641400）

摘要：研究热稳定剂TCA-90在全钢子午线轮胎胎面基部胶中的应用。结果表明：在胎面基部胶中加入1.5份热稳定

剂TCA-90，胶料的抗硫化返原性能明显提高，工艺性能良好；硫化胶的物理性能较好，耐热和耐老化性能提高；成品轮胎

的耐久性能提高。

关键词：热稳定剂；全钢子午线轮胎；胎面基部胶；抗硫化返原性能；耐热性能

中图分类号：TQ330.38＋7；U463.341＋.6 文章编号：1006-8171（2019）05-0287-03

文献标志码：A DOI：10.12135/j.issn.1006-8171.2019.05.0287

无内胎全钢子午线轮胎的行驶速度快、里程

长，而有内胎全钢子午线轮胎的载荷量大，这些均

使轮胎胎肩和胎面基部的温度相对较高，大量的

热量积聚会导致胎肩和胎面基部胶产生硫化返原

现象，即交联键断链，物理性能降低，最终导致轮

胎产生肩空和冠空缺陷。因此，在降低胎面基部

胶生热的基础上，提高耐热稳定性对于提升轮胎

的耐久性能至关重要。

热稳定剂TCA-90为双马来酰亚胺衍生物，能

够改善橡胶制品在高温下的动态性能，尤其是轮

胎在使用过程中的动态性能，从而提高轮胎的耐

久性能，减少肩空和冠空缺陷。

本工作主要研究热稳定剂TCA-90在全钢子

午线轮胎胎面基部胶中的应用。

1　实验

1.1　主要原材料

天然橡胶（NR），STR20，泰国产品；炭黑

N330，江西黑猫炭黑股份有限公司产品；热稳定剂

TCA-90，台州市黄岩东海化工有限公司产品。

1.2　配方

生产配方：NR　100，炭黑N330/白炭黑　47，氧化锌　4，硬脂酸　2，防老剂4020/TMQ/微

晶蜡　4.5，防焦剂CTP　0.2，硫黄　1.8，促进剂

改性补强填料YB-5在全钢载重子午线轮胎气密层胶中的应用

改性补强填料YB-5在全钢载重子午线轮胎气密层胶中的应用

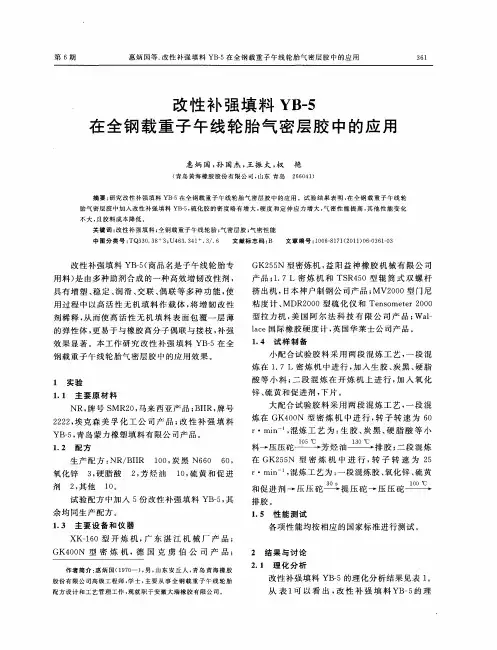

第６期　惠炳国等．改性补强填料ＹＢ－５在全钢载重子午线轮胎气密层胶中的应用　３６１　

改性补强填料ＹＢ－５　

在全钢载重子午线轮胎气密层胶中的应用　

惠炳国，孙国杰，王振太，权　艳　（青岛黄海橡胶股份有限公司，山东青岛　２６６０４１）　

摘要：研究改性补强填料ＹＢ－５在全钢载重子午线轮胎气密层胶中的应用。试验结果表明，在全钢载重子午线轮　胎气密层胶中加入改性补强填料ＹＢ－５，硫化胶的密度略有增大，硬度和定伸应力增大，气密性能提高，其他性能变化　不大，且胶料成本降低。　关键词：改性补强填料；全钢载重子午线轮胎；气密层胶；气密性能　中图分类号：ＴＱ３３０．３８。。３；Ｕ４６３．３４１。ｒ．３／．６　文献标志码：Ｂ　文章编号：１００６—８１７１（２０１１）０６—０３６１－０３　

改性补强填料ＹＢ一５（商品名是子午线轮胎专　用料）是由多种助剂合成的一种高效增韧改性剂，　

具有增塑、稳定、润滑、交联、偶联等多种功能，使　用过程中以高活性无机填料作载体，将增韧改性　

剂稀释，从而使高活性无机填料表面包覆一层薄　

的弹性体，更易于与橡胶高分子偶联与接枝，补强　

效果显著。本工作研究改性补强填料ＹＢ一５在全　

钢载重子午线轮胎气密层胶中的应用效果。　

１　实验　

１．１主要原材料　

ＮＲ，牌号ＳＭＲ２０，马来西亚产品；ＢＩＩＲ，牌号　

２２２２，埃克森美孚化工公司产品；改性补强填料　

ＹＢ一５，青岛蒙力橡塑填料有限公司产品。　

１．２　配方　生产配方：ＮＲ／ＢＩＩＲ　１００，炭黑Ｎ６６０　６０，　

氧化锌３，硬脂酸２，芳烃油　１０，硫黄和促进　剂　２，其他　１０。　

试验配方中加入５份改性补强填料ＹＢ－５，其　

余均同生产配方。　

１．３主要设备和仪器　

ＸＫ一１６０型开炼机，广东湛江机械厂产品；　

ＧＫ４００Ｎ型密炼机，德国克虏伯公司产品；　

作者简介：惠炳国（１９７Ｏ一），男，山东安丘人，青岛黄海橡胶　股份有限公司高级工程师，学士，主要从事全钢载重子午线轮胎　配方设计和工艺管理工作，现就职于安徽大瑞橡胶有限公司。　ＧＫ２５５Ｎ型密炼机，益阳益神橡胶机械有限公司　产品；１．７　Ｌ密炼机和ＴＳＲ４５０型辊简式双螺杆　挤出机，日本神户制钢公司产品；ＭＶ２０００型门尼　粘度计、ＭＤＲ２０００型硫化仪和Ｔｅｎｓｏｍｅｔｅｒ　２０００　

SSBR2564S在半钢子午线轮胎胎侧胶中的应用

SSBR2564S在半钢子午线轮胎胎侧胶中的应用

第６期　张俊伟等．ＳＳＢＲ２５６４Ｓ在半钢子午线轮胎胎侧胶中的应用　３４９　

Ｓ　ＳＢＲ２　５　６４　Ｓ在半钢子午线轮胎胎侧胶中的应用　

张俊伟，熊国华，李冬，王延华，刘晓庆，戴明利　（四川海大橡胶集团有限公司，四川简阳６４１４０２）　

摘要：研究溶聚丁苯橡胶（ＳＳＢＲ）２５６４Ｓ￣半钢子午线轮胎胎侧胶中的应用。结果表明：在胎侧胶中以ＳＳＢＲ２５６４Ｓ　部分替代天然橡胶，胶料的门尼粘度略有下降，工艺性能提高；硫化胶的３Ｏ０％定伸应力和回弹值增大，拉断伸长率和撕　裂强度减小，抗硫化返原性和耐老化性能明显提高；成品轮胎通过了高速和耐久性能试验。　关键词：溶聚丁苯橡胶；半钢子午线轮胎；胎侧胶；抗硫化返原性　中图分类号：ＴＱ３３３．１；Ｕ４６３．３４１　．４　文献标志码：Ｂ　文章编号：１００６－８１７１（２０１７）０６—０３４９—０２　

在半钢子午线轮胎胎侧胶中生胶体系一般采　

用天然橡胶（ＮＲ）／ｌ顷丁橡胶（ＢＲ）并用胶，但是ＮＲ　的耐老化性能差、门尼粘度波动大，影响了胎侧胶　性能，且资源有限。中国石油独山子石化公司引　

进国外技术开发的溶聚丁苯橡胶（ＳＳＢＲ）２５６４Ｓ　具有加工性能优异、耐屈挠性能好、价格便宜的特　

点。为了改善胎侧胶的加工工艺性能，提高胶料　

的耐老化性能，本工作研究ＳＳＢＲ２５６４Ｓ部分替代　ＮＲ在半钢子午线轮胎胎侧胶中的应用。　

１　实验　１．１原材料　ＮＲ，ＳＴＲ２０，泰国进口产品；ＳＳＢＲ２５６４Ｓ，中　

国石油独山子石化公司产品；其余材料均为市　

售品。　１．２试验配方　

试验配方见表１。　

表１试验配方　份　

注：配方其余组分及用量为炭黑５５，橡胶油６，硫化活性剂　５，防老剂５．５，其他７．２。　

作者简介：张俊伟（１９６８一），男，四川简阳人，四川海大橡胶集　团有限公司高级工程师，硕士，从事半钢子午线轮胎设计及工艺管　理工作。　１．３主要设备和仪器　ＸＫ一１６０型开炼机，广东湛江机械厂产品；　ＧＫ４００Ｎ型和ＧＫ２５５Ｎ型密炼机，益阳橡胶塑料机　械集团有限公司产品；ＭＶ２０００型门尼粘度仪和　ＭＤＲ２０００型无转子硫化仪，美国阿尔法科技有限　公司产品；０．５ＭＮ平板硫化机，湖州宏侨橡胶机械　有限公司产品；ＵＴ一２０６０型电子拉力试验机，中国
