全钢子午胎基本知识

技术讲座全钢载重子午线轮胎制造 基础知识(六) 邬全亮 (续上期)(4)辊弯曲和轴交叉压延机辊筒在对胶料进行碾压的同时,必然受到胶料的反作用力而产生经向变形,使压出的胶片和帘布中间厚、两边薄。

为了补偿这种变形,需要2#、3#辊的弯曲装置和1#、4#辊的轴交叉装置作进一步的补偿。

由于辊筒“S”形排列的压延机受力情况比较复杂,同时控制辊弯曲和轴交叉难度很大,可采用手动设定辊弯曲压力,自动工作状态下自动调节轴交叉量的控制方式。

轴交叉的控制与液压垫相似,也是由P LC根据测量系统工控机送来的控制信号控制轴交叉调节电机的启动、正反转和停止。

调节量由控制信号系统的时间控制。

4.5.1.1.3　辅助系统(1)积胶控制系统有两个独立的单元,一个用于上部压延辊隙,另一个用于下部压延辊隙,每一个单元都自动控制堆积胶,当压延机运转时,保证每一个辊隙沿整个表面堆积胶均衡。

每一单元构成如下:4个安装于适当位置的超声波传感器,每一个传感器负责辊子的一部分,检测积胶情况,通过P LC控制开炼机裁刀,以控制供胶量。

(2)温度控制系统保持恒定的加工温度对于产品质量也有重要的作用。

钢丝压延机采用周边钻孔辊筒,保证整个辊筒表面的温度不大于±1℃。

温控单元为内循环式软化水加热方式,热媒为蒸汽。

温度控制由上位机和数字式温控仪表共同定性,上位机以斜坡函数的形式通过RS232和RS232/485总线转换器将温度设定值与热电阻反馈回来的实际温度值进行比较,经P I D控制计量后,输出1个4～20mA的控制信号至电-气压力变速器和伺服阀(比例调节阀),控制压缩空气的压力,再经两个气控薄膜阀调节蒸汽和冷却水的大小,控制软化水的加热和冷却。

(3)卷取定中装置定中控制装置由两个光电传感器、控制电机、电动推杆和控制器组成。

当控制器接到P LC送来的运行信号后,首先启动控制电机,带动两个光电传感器,同时由初始最大位置向内运动,减小光电传感器的间距,然后根据光电传感器的间距和光电传感器检测到的信号控制电动推杆,带动定中心辊调节帘布位置,直至钢丝帘布的两个边缘均处于两个光电传感器的中心,定中心装置将随时根据两个传感器检测到的信号差异,控制电动推杆。

全钢子午线轮胎基本组成与结构1. 胎体（Tire Carcass）：胎体是轮胎的主体部分，它由多层尼龙、钢丝帘线和胶料组成。

尼龙帘线具有高强度和耐磨性，钢丝帘线则提供了更高的刚性和稳定性。

这些帘线交错编织在一起，形成多层结构，提供了轮胎的强度和支撑力。

胶料用于粘接并保护帘线和其他组件。

2. 胎面（Tread）：胎面是轮胎与地面接触的部分，由橡胶复合材料制成。

它具有花纹和凹槽，以提供更好的抓地力和排水性能。

胎面的设计取决于轮胎的用途，如高速公路行驶、城市驾驶或越野行驶。

3. 基层帘线（Belt Ply）：基层帘线位于胎面和胎体之间，由复合材料制成。

它们交叉覆盖在一起，提供额外的支撑力和稳定性。

基层帘线帮助减少胎面的变形，并改善轮胎的操控和操纵性能。

4. 内层胎帘线（Inner Liner）：内层胎帘线是轮胎内部与空气接触的部分，通常由合成橡胶制成。

它的作用是保持轮胎内部的稳定和密封性，防止空气泄漏。

5. 经编布（Bead）：经编布位于轮胎两侧，由高强度钢丝帘线和橡胶制成。

轮胎安装时，经编布会与轮毂相接，提供支撑和传递车辆上的力。

经编布的设计和形状因车辆的尺寸和类型而异。

6. 侧壁（Sidewall）：侧壁是轮胎胎体的侧面，用于保护胎体和提供辅助支撑力。

侧壁通常包含轮胎的尺寸、型号和其他相关信息。

以上是全钢子午线轮胎的基本组成和结构。

全钢子午线轮胎以其高强度、耐磨性和稳定性而被广泛应用于现代汽车。

每个组件的设计和材料选择都对轮胎的性能和性能有重要影响，因此制造商通常会进行精心设计和测试，以确保轮胎能够适应不同的路况和需求。

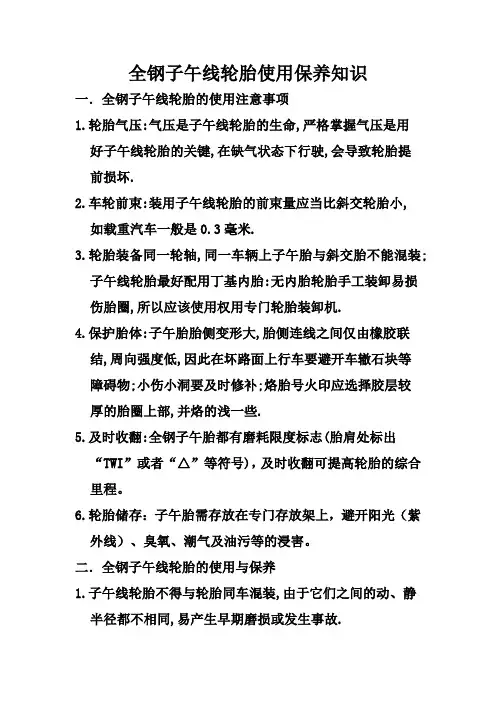

全钢子午线轮胎使用保养知识一．全钢子午线轮胎的使用注意事项1.轮胎气压:气压是子午线轮胎的生命,严格掌握气压是用好子午线轮胎的关键,在缺气状态下行驶,会导致轮胎提前损坏.2.车轮前束:装用子午线轮胎的前束量应当比斜交轮胎小,如载重汽车一般是0.3毫米.3.轮胎装备同一轮轴,同一车辆上子午胎与斜交胎不能混装;子午线轮胎最好配用丁基内胎:无内胎轮胎手工装卸易损伤胎圈,所以应该使用权用专门轮胎装卸机.4.保护胎体:子午胎胎侧变形大,胎侧连线之间仅由橡胶联结,周向强度低,因此在坏路面上行车要避开车辙石块等障碍物;小伤小洞要及时修补;烙胎号火印应选择胶层较厚的胎圈上部,并烙的浅一些.5.及时收翻:全钢子午胎都有磨耗限度标志(胎肩处标出“TWI”或者“△”等符号)，及时收翻可提高轮胎的综合里程。

6.轮胎储存：子午胎需存放在专门存放架上，避开阳光（紫外线）、臭氧、潮气及油污等的浸害。

二．全钢子午线轮胎的使用与保养1.子午线轮胎不得与轮胎同车混装,由于它们之间的动、静半径都不相同,易产生早期磨损或发生事故.2.子午线轮胎使用中要保持标准充气压力,特别当气压产足时,极易造成轮胎早期损坏.a.新胎使用初期，会因屈挠运动发热而使轮胎外缘尺寸发生变化，使得轮胎气压降低。

所以，应在使用24小时或行驶2000～3000公里（一般在一周内）检查轮胎气压，发现气压不足应及时补充。

b.轮胎气压在行驶中会因运动发热而升高，冷却后即恢复原状。

故在内压升高时，不可放气，应停车降温。

C.轮胎气压的测量应在常温下进行。

3.装用子午线轮胎,必须调整汽车的前束,一般为3mm左右，前束大轮胎易偏磨，且影响驾驶稳定性。

4.子午线轮胎应装在规定的标准轮辋上使用权用，也可装在允许的轮辋上，轮辋不符易使轮胎损坏。

5.装用子午线轮胎，汽车转弯应降低行驶速度，即保证行车安全，又可延长轮胎使用寿命。

6.钢丝胎在使用中，被刺扎漏气后必须及时拆下修补，并且尽量采用热补方法。

全钢子午线轮胎质量鉴定知识第一部分轮胎损坏的原因及正确鉴的目的一，轮胎损坏的原因可归纳为以下几种况1，使用问题：不标准负荷（超载），不标准气压，非标准轮辋及轮辋变形或爆破，车况不良，使用环境（如路况）与轮胎性能不匹配，扎伤，撞击，急转弯，急刹车。

2，性能问题（能力问题）：性能问题也与使用问题有关。

受大环境的影响，人为或少数人不能改变的。

如超载能力，速度能力（高，中，低），散热能力：生热造成胶料改性，同时生成气体，造成轮胎出现问题如：肩空，子口空引起的抽丝爆或断丝。

3，制造问题：胶部件之间由于气泡，杂质，粘合不好造成界面脱层；部件之间无差级；带束层成型时上偏；胶部件尺寸及性能不合格；欠硫，过硫。

胎侧或内衬层接头大；胎体帘布稀线（一般发生在帘布尾线部分，在压延裁断时），辟缝（成型定型压力过大或扯拉造成），交叉。

4，人为制造：病象造假。

二，故障轮胎鉴定的目的1，查找生产工艺和生产操作过程的问题，以免再次发生。

2，为产品质量的技术改进提供依据。

3，快速准确判断故障源，支援销售，巩固和开发市场。

4，有目的地为客户提供技术支援和技术培训，延长轮胎使用寿命。

第二部分故障胎鉴定程序看商标-----看胎号-----量花纹深度------看是否修补-----看是否有碾伤或致命外伤或其他异常现象------看准故障、确认工艺、使用/性能问题------看规格、层级、花纹--------（确认故障上下模-------做赔偿报废标记-------）登记理赔单--------信息反馈。

注：1，碾伤或致命外伤------在鉴定时要特别慎重，因为有可能隐藏着交通事故。

2，是否有异常------防止造假。

第三部分一、影响轮胎使用寿命的几种原因1、气压（轮胎在使用过程中出现的问题，80%是因为气压的原因造成的。

）低气压，胎面活动量大即变形大，产生热量也大，磨耗也会加大，同时轮胎使用性能相应降低。

易造成肩空/碾伤胎体/异常磨损，割伤子口。

轮胎的基本功能Basic functions of tire✓支承汽车重量——负荷Supporting weight of vehicle —— loading✓将驱动力和制动力传递到路面——牵引和制动Transfer driving and braking force to ground——driving and braking✓改变和保持行驶方向——操纵性和稳定性Change and keep steering direction——handling and stability✓缓冲来自路面的冲击——舒适性Cushion impact from ground—— comfort此外，耐磨性Wear resistance和节油性Fuel consumption economy，也都是重要的要求性能。

全钢丝子午胎的定义Definition of all steel radial tire：全钢丝子午胎：胎体和带束层都用钢丝帘线的子午线轮胎,用于卡车和客车. All steel radial tire: framework materials of carcass and belts are steel cords in radial tire, which is used in truck and bus.TBR轮胎的组成TBR tire componentsTBR（全钢载重子午线）轮胎组成各部件功能✓胎面Tread 与地面接触，驱动、制动、防滑和保护胎体等，有好的耐磨性能，抓着性能、防侧滑性，耐老化，耐刺扎性能✓胎肩垫胶Cushion shoulder 也称为支撑部，支撑胎面和带束层✓胎侧Sidewall 保护胎体，具有耐屈挠，耐撕裂、耐老化等性能✓胎圈Bead 使轮胎牢固地固定在轮辋上✓带束层Belt 固定胎体及增高胎面的刚性，是主要的受力部件✓胎体Carcass 象人的鼓架对身体一样，除了要承受轮胎部分应力外，还有缓冲性和稳定尺寸的作用✓内衬层Inner liner 有内胎轮胎的内衬层主要是减少内胎受到轮胎胎体帘线的摩擦。

今天就全钢丝子午线轮胎为广大车主进行简单的介绍。

1什么是全钢丝子午线轮胎
胎体帘线按子午线方向排列（与胎冠中心线呈90°或接近90 °排列），并有帘线排列几乎接近周向的带束层箍紧胎体的这类轮胎，叫子午线轮胎。

其胎体、带束层和子口包布全部采用钢丝帘
线的子午线轮胎叫全钢丝子午线轮胎。

由胎冠、胎侧、带束层、胎体、胎圈、内衬层、子口补强层七个主要部分组成。

2全钢丝子午线轮胎的功用：
全钢丝子午线轮胎由于其使用性能好，比较适合高速长距离行驶的特点，其主要在载重汽车、大型豪华客车上使用较多。

载重汽车子午线轮胎既有全钢丝的，也有半钢丝的；全钢丝载重子午
线轮胎虽然制造技术要求高，但使用性能好，发展很快。

聚创轮胎介绍轮胎生产厂家在胎侧上都分别标有轮胎的种类，如：全钢丝子午线轮胎、钢丝带束层子午线轮胎（即半钢丝子午线轮胎）、全纤维子午线轮胎等字样，以区别子午线轮胎的种类。

国内全钢丝子午线轮胎除用中文“全钢丝子午线轮胎”标明外，一般均有英文“ALL STEEL RADIAL”标识。
