沪粤版九年级第十三章13.2电路的组成和连接方式习题精练一、单选题1.下列说法中正确的是()A. 照明电路由用电器、开关和导线三部分组成B. 开关、导线、电灯在照明电路中都是用电器C. 给蓄电池充电时，蓄电池是用电器而不是电源D. 导线可以由任何物质制成2.你见过史上最小气的猴子吗？如图所示，你只要抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹。
这里香蕉的作用相当于电路中的()A. 开关B. 导线C. 电源D. 用电器3.下列对如图所示电路的判断，正确的是()A. 只闭合开关S1时，灯泡L1、L3并联B. 只闭合开关S2时，灯泡L2、L3并联C. 只闭合开关S2、S3时，灯泡L2、L3串联D. 闭合所有开关时，灯泡L1、L2并联，L3被短路4.小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是()A. B.C. D.5.如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动，紧急情况时S1自动断开，电动机停止工作。
下列电路图中，与其原理相符的是()A. B. C. D.6.如图甲所示的实物图与图中的电路图对应的是()A.B.C.D.7.图中所示的四个电路中，闭合开关S后，能使两灯串联的是()A. B.C. D.8.从能量转化的角度看下列各种用电器，其中不属于同一类型的是()．A. 电风扇和电动自行车B. 电热取暖器和电烙铁C. 电热毯和洗衣机D. 电炉和电火锅9.下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)()A. B.C. D.10.如图所示的电路中，开关S闭合后，两个灯泡都发光的是()A. B.C. D.二、填空题11.如图所示的电路处于(填“通路”“断路”或“短路”)状态，会造成(填“电源”或“灯泡”)损坏，要使其成为正确的电路，只需要拆掉图中标注的导线(填图中标注)。

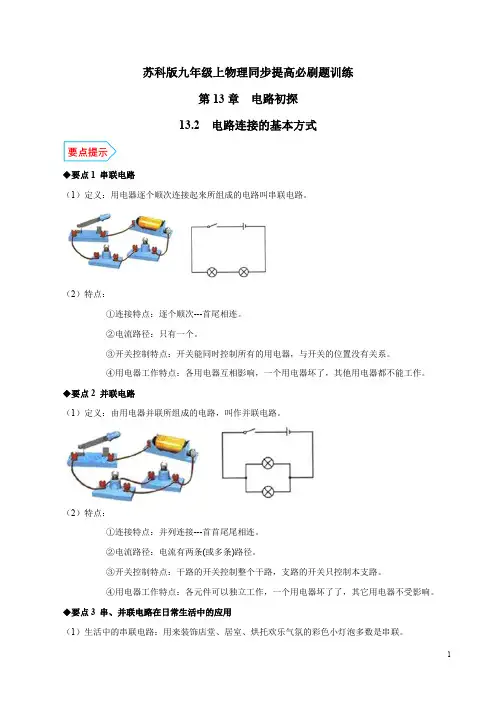

苏科版九年级上物理同步提高必刷题训练第13章电路初探13.2电路连接的基本方式◆要点1 串联电路（1）定义：用电器逐个顺次连接起来所组成的电路叫串联电路。
（2）特点：①连接特点：逐个顺次---首尾相连。
②电流路径：只有一个。
③开关控制特点：开关能同时控制所有的用电器，与开关的位置没有关系。
④用电器工作特点：各用电器互相影响，一个用电器坏了，其他用电器都不能工作。
◆要点2 并联电路（1）定义：由用电器并联所组成的电路，叫作并联电路。
（2）特点：①连接特点：并列连接---首首尾尾相连。
②电流路径：电流有两条(或多条)路径。
③开关控制特点：干路的开关控制整个干路，支路的开关只控制本支路。
④用电器工作特点：各元件可以独立工作，一个用电器坏了了，其它用电器不受影响。
◆要点3 串、并联电路在日常生活中的应用（1）生活中的串联电路：用来装饰店堂、居室、烘托欢乐气氛的彩色小灯泡多数是串联。
（2）生活中的并联电路：装点天安门等高大建筑物上的成千上万只灯泡是并联的，家庭中各用电器都是并联的，街道两旁的路灯是并联的，竞赛时的抢答器的电路是并联的，电冰箱中的灯泡和发动机之间是并联的。
（3）生活中串并联电路的识别：①串联电路：各个用电器互相影响，通则都通，断则都断。
②并联电路：各个支路用电器独立工作，互不影响，某一支路断路时，其他支路仍为通路。
③判断方法：电流流向法、隔离用电器法、节点法、结构观察法。
◆要点4 电路图与实物图的对应画法（1）根据电路图连接实物图：对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可。
①在电路图中任选一条单一的回路，并对照这个回路在实物图中将相应的元件连接好。
②对照电路图，把所选回路以外的元件分别补连到实物图的相应位置，在连入回路以外的元件时，要找出电路中电流的分流点和会合点，将回路以外的元件连接在两点之间（2）根据实物图连接电路图：要用规定的电路符号代替实物，按照实物的连接方式画出规范的电路图。
