电线导管、电缆导管和线槽敷设

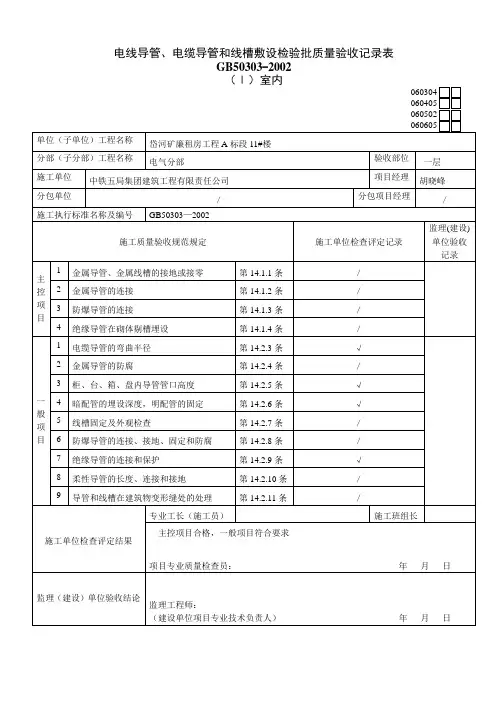

电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅰ）室内
060304
060405
060502
060605
单位（子单位）工程名称
岱河矿廉租房工程A标段11#楼
分部（子分部）工程名称
电气分部
验收部位
一层
施工单位
中铁五局集团建筑工程有限责任公司
项目经理
胡晓峰
分包单位
／
分包项目经理
／
施工执行标准名称及编号
GB50303—2002
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属导管、金属线槽的接地或接零
第14.1.1条
／
2
金属导管的连接
第14.1.2条
／
3
防爆导管的连接
第14.1.3条
／
4
绝缘导管在砌体剔槽埋设
第14.1.4条
／
一般项目
1
电缆导管的弯曲半径
第14.2.3条
√
2
金属导管的防腐
第14.2.4条
／
3
柜、台、箱、盘内导管管口高度
第14.2.5条
√
4
暗配管的埋设深度，明配管的固定第14.2.6条√源自5线槽固定及外观检查
第14.2.7条
／
6
防爆导管的连接、接地、固定和防腐
第14.2.8条
／
7
绝缘导管的连接和保护
第14.2.9条
√
8
柔性导管的长度、连接和接地
第14.2.10条
／
9
导管和线槽在建筑物变形缝处的处理
第14.2.11条

符合要求 符合要求 符合要求
按平面设计图线缆在导管ቤተ መጻሕፍቲ ባይዱ线槽内敷设，线缆选用符合设 计要求，线缆附标签、标志内容齐全，线缆外护套完整无 损，具体详见弱电施工图。
检 查 验 施工单位
合格
项目专业质量检查员（签名）： 专业监理工程师（签名）： （建设单位项目专业技术负责人）
收 项目专业技术负责人（签名）： 意 见
电线导管电缆导管和线槽敷设安装隐蔽工程检查验收记录
编号：002 工程名称 施工单位 施工执行标准 名称及编号 御城六期智能化工程 江苏中安工程设备安装有限公司 《建筑智能化工程施工质量验收标准》 GB 50339—2003 检 查 项 目 电线穿管 电线、电缆管内清扫和管口处理 绝缘导管的连接和保护 检 分部（子分部）工程名 称 验 收 部 位 分项工程名称/检验批 编号 查 情 况 智能化安装工程 36#楼 电线电缆穿管和线槽敷设 说明或简图： 项目经理 施工图号 联系单号或日期 赖训磊
电线导管电缆导管和线槽敷设安装隐蔽工程检查验收记录
编号：001 工程名称 施工单位 施工执行标准 名称及编号 御城六期智能化工程 江苏中安工程设备安装有限公司 《建筑智能化工程施工质量验收标准》 GB 50339—2003 检 查 项 目 电线穿管 电线、电缆管内清扫和管口处理 绝缘导管的连接和保护 检 分部（子分部）工程名 称 验 收 部 位 分项工程名称/检验批 编号 查 情 况 智能化安装工程 35#楼 电线电缆穿管和线槽敷设 说明或简图： 项目经理 施工图号 联系单号或日期 赖训磊
符合要求 符合要求 符合要求
按平面设计图线缆在导管、线槽内敷设，线缆选用符合设 计要求，线缆附标签、标志内容齐全，线缆外护套完整无 损，具体详见弱电施工图。

消防)电线、电缆穿管和线槽敷线期xx年月日交底内容一、严格执行《建筑电气工程施工质量验收规范》GB50303-2002的国家标准进行施工。

二、电线导管、电缆导管和线槽敷设施工工艺及要求：1、金属的导管和线槽必须接地（ＰＥ）或接零（ＰＥＮ）可靠，并符合下列规定：1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２。

2）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。

3）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线连接。

4）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓。

2、金属导管严禁对口熔焊连接；镀锌和壁厚小于２mm的钢导管不得套管熔焊连接。

3、防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

4、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于Ｍ１０的水泥砂浆抹面保护，保护层厚度大于１５mm。

5、室外埋地敷设的电缆导管，埋深不应小于０、７m。

壁厚小于等于２mm的钢电线导管不应埋设于室外土壤内。

6、室外导管的管口应设置在盒、箱内。

在落地式配电箱内的管口，箱底无封板的，管口应高出基础面５０～８０mm。

所有管口在穿入电线、电缆后应做密封处理。

由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

7、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径应符合本规范表１２、２、１－１的规定。

8、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。

9、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面５０～８０mm 、专业技术负责人：交底人：接受人：续表电线导管、电缆导管和线槽敷设分项工程质量技术交底卡GD□□施工单位广东省保安消防机电装饰工程有限公司工程名称美的北居项目二期消防及水电安装工程分部工程建筑电气（自动报警系统）交底部位地下负一层日期xx年月日交底内容10、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于１５mm；明配的导管应排列整齐，固定点间距均匀。

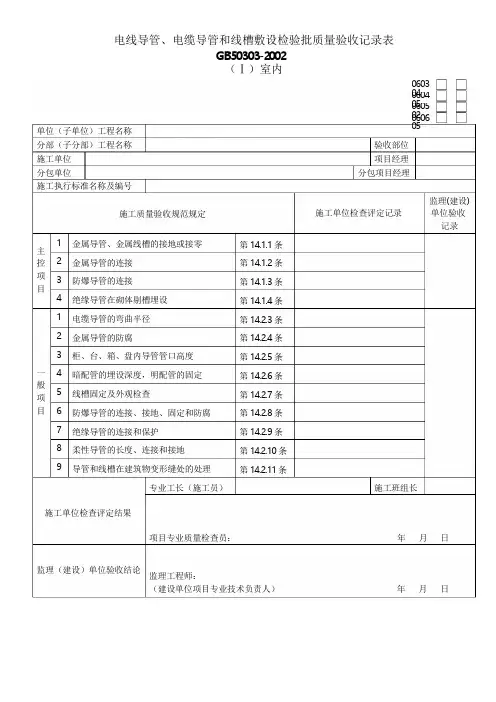

0604 0605 0606 电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002 （Ⅰ）室内
单位（子单位）工程名称
0603 04 05 02 05
分部（子分部）工程名称
施工单位 分包单位
施工执行标准名称及编号
施工质量验收规范规定
验收部位
项目经理
分包项目经理
监理(建设)
施工单位检查评定记录 单位验收
记录
主 控 项 目
一 般 项 目
1
2
3
4
1
2
3
4
5
6
7
8
9
金属导管、金属线槽的接地或接零
金属导管的连接
防爆导管的连接
绝缘导管在砌体剔槽埋设
电缆导管的弯曲半径
金属导管的防腐
柜、台、箱、盘内导管管口高度
暗配管的埋设深度，明配管的固定
线槽固定及外观检查
防爆导管的连接、接地、固定和防腐
绝缘导管的连接和保护
柔性导管的长度、连接和接地
导管和线槽在建筑物变形缝处的处理
第 14.1.1 条
第 14.1.2 条
第 14.1.3 条
第 14.1.4 条
第 14.2.3 条
第 14.2.4 条
第 14.2.5 条
第 14.2.6 条
第 14.2.7 条
第 14.2.8 条
第 14.2.9 条
第 14.2.10 条
第 14.2.11 条
专业工长（施工员）
施工班组长
施工单位检查评定结果
监理（建设）单位验收结论
项目专业质量检查员： 年 月 日
监理工程师：
（建设单位项目专业技术负责人） 年 月 日。
