电线导管、电缆导管和线槽敷设(室内)

电线导管电缆导管和线槽敷设安装室内检验批质量验收记录电线导管、电缆导管和线槽的敷设安装是室内电气工程中非常重要的一环，对于保障电气系统的正常运行和使用安全起着至关重要的作用。

为了确保敷设安装质量，需要进行严格的现场检验和质量验收。

以下是电线导管、电缆导管和线槽敷设安装室内检验批质量验收记录的一个示例。

---项目名称：XXX建筑工程施工单位：XXX公司监理单位：XXX公司施工日期：XXXX年XX月XX日一、电线导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求。

2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（4）导管的固定符合规范要求；（5）导管电气接地符合规范要求。

3.处理意见：（1）导管敷设安装符合要求，无需处理。

二、电缆导管敷设安装检查记录1.检查主要内容：（1）导管的规格和型号是否符合设计要求；（2）导管的材质和表面处理是否符合规范要求；（3）导管支架和连接件的设置是否稳固可靠；（4）导管的固定是否符合规范要求；（5）导管电气接地是否符合规范要求；（6）电缆弯曲半径是否符合规定；（7）电缆连接头的安装是否牢固可靠；2.检查结果：（1）导管的规格和型号符合设计要求；（2）导管的材质和表面处理符合规范要求；（3）导管支架和连接件设置稳固可靠；（5）导管电气接地符合规范要求；（6）电缆弯曲半径符合规定；（7）电缆连接头的安装牢固可靠。

3.处理意见：（1）导管敷设安装符合要求，无需处理。

三、线槽敷设安装检查记录1.检查主要内容：（1）线槽的规格和型号是否符合设计要求；（2）线槽的材质和表面处理是否符合规范要求；（3）线槽支架和连接件的设置是否稳固可靠；（4）线槽固定是否符合规范要求；（5）线槽电气接地是否符合规范要求；（6）线槽的翻盖板安装是否牢固可靠。

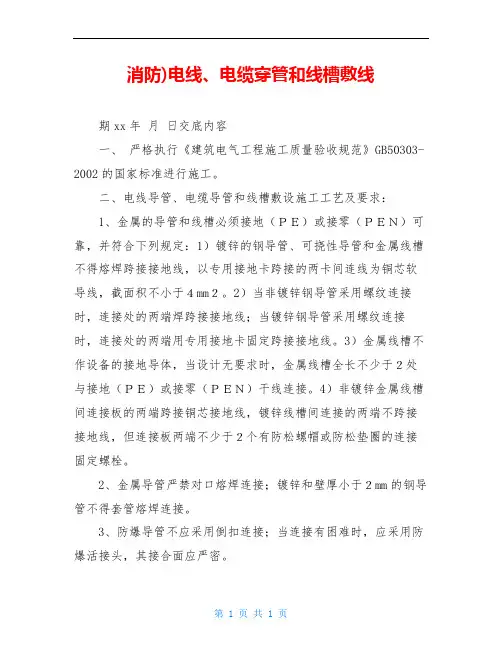

消防)电线、电缆穿管和线槽敷线期xx年月日交底内容一、严格执行《建筑电气工程施工质量验收规范》GB50303-2002的国家标准进行施工。

二、电线导管、电缆导管和线槽敷设施工工艺及要求：1、金属的导管和线槽必须接地（ＰＥ）或接零（ＰＥＮ）可靠，并符合下列规定：1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２。

2）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。

3）金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于２处与接地（ＰＥ）或接零（ＰＥＮ）干线连接。

4）非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于２个有防松螺帽或防松垫圈的连接固定螺栓。

2、金属导管严禁对口熔焊连接；镀锌和壁厚小于２mm的钢导管不得套管熔焊连接。

3、防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

4、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于Ｍ１０的水泥砂浆抹面保护，保护层厚度大于１５mm。

5、室外埋地敷设的电缆导管，埋深不应小于０、７m。

壁厚小于等于２mm的钢电线导管不应埋设于室外土壤内。

6、室外导管的管口应设置在盒、箱内。

在落地式配电箱内的管口，箱底无封板的，管口应高出基础面５０～８０mm。

所有管口在穿入电线、电缆后应做密封处理。

由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

7、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径应符合本规范表１２、２、１－１的规定。

8、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。

9、室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面５０～８０mm 、专业技术负责人：交底人：接受人：续表电线导管、电缆导管和线槽敷设分项工程质量技术交底卡GD□□施工单位广东省保安消防机电装饰工程有限公司工程名称美的北居项目二期消防及水电安装工程分部工程建筑电气（自动报警系统）交底部位地下负一层日期xx年月日交底内容10、暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于１５mm；明配的导管应排列整齐，固定点间距均匀。

电线导管、电缆导管和线槽敷设1.材料（设备）质量监理电线导管、电缆导管和线槽敷设材料（设备）质量要求及进场验收监理要点见表。

2.施工监理巡视内容（1）电线导管、电缆导管和线槽敷设1）暗配管要沿最近线路敷设，尽量减少弯曲，埋地管路不宜穿过设备基础，如要穿过建筑物基础时，应加保护管保护，埋入墙或混凝上内的导管，离表而的净距不应小于15mm：暗配管笛口岀地坪不应低于200ram：应尽量减少交叉，如交叉时，大口径管应放在小口径管下而，成排暗配管间距应大于或等于25mm；进入落地式配电箱柜的管路排列应整齐，管口应髙岀基础面50mm~80mm。

□2)明配管不得在锅炉、烟道及其他发热表而上敷设；水平或垂直敷设的管路允许偏差值，在2M以内均为3mm,全长配管偏差不超过管内径的1 / 2：在多尘和潮湿场所的管口、管子连接处及不进入盒箱的垂直敷设的上口，穿线后都应密封处理：进入盒箱的管子应顺直，并用锁紧螺母或护口帽固左，露出锁紧螺母的丝扣为2〜4扣：与设备连接时，应将管子接到设备内，如不能接入时，应在管口处加接保护软管引入设备内，并须采用软管接头连接：在室外或潮湿房屋内，应在管口处加防水弯头。

明配管应排列整齐，固左间距均匀。

管卡与管终端、转弯处中点、电气设备或接线盒边缘的距离，应按管径大小确左，一般为150mm〜500mm。

不同规格的成排管，固左间距应按小口径管规定安装，金属软管固定间距不应大于lm明配管弯曲半径一般不小于管外径的6倍：如只有1个弯时，则可不小于管外径的4 倍：暗配管弯曲半径一般不小于管外径的6倍；埋设于地下或混凝上楼板内时，则不应小于管外径的10倍，半硬塑料管弯曲半径也不应小于管外径的6倍。

管路弯曲处不应有折皱、凹穴等缺陷，弯扁程度不应大于管外径的10%。

配管接头不宜设在弯曲处，埋地管不宜把弯曲部分表露地面，镀锌钢管不准用热煨弯使镀锌层脱落。

4)敷设塑料管时的环境温度不应低于一 15%,并应采用配套塑料接线盒等配件。

七个子分部工程里包含的各分项工程，做了哪些分项就要查哪些分项。

具体分法如下：建筑电气安装分部工程：1、室外电气安装子分部工程（8分项）1。

1架空线路及杆上电气设备安装1。

2变压器、箱式变电所安装1。

3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1。

4电线导管、电缆导管和线槽敷线1。

5电缆头制作、接线和线路绝缘测试1。

6建筑物景观照明灯、航空障碍灯和庭院灯安装1。

7建筑物照明通电试运行1。

8接地装置安装2、变配电室安装子分部工程（7分项）2。

1变压器、箱式变电所安装2。

2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装2。

3裸母线、封闭母线、插接式母线安装2。

4电缆沟内和电缆竖井电缆敷设2。

5电缆头制作、接线和线路绝缘测试2。

6接地装置安装2。

7避雷引下线和变配电室接地干线敷设3、供电干线安装子分部工程（6分项）3。

1裸母线、封闭母线、插接式母线安装3。

2电缆桥架安装和桥架内电缆敷设3。

3电线导管、电缆导管和线槽敷线3。

4缆沟内和电缆竖井电缆敷设3。

5电线、电缆穿管和线槽敷线3。

6电缆头制作、接线和线路绝缘测试4、电气动力安装子分部工程（8分项）4。

1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装4。

2低压电动机、电加热器及电动执行机构检查接线4。

3低压电气动力设备试验和试运行4。

4电缆桥架安装和桥架内电缆敷设4。

5电线、电缆穿管和线槽敷线4。

6电线导管、电缆导管和线槽敷设4。

7电缆头制作、接一和线路绝缘测试4。

8开关、插座、风扇安装5、电气照明安装子分部工程（10分项）5。

1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5。

2电线导管、电缆导管和线槽敷设（室内）5。

3电线、电缆穿管和线槽敷线5。

4槽板配线5。

5钢索配线5。

6电缆头制作、接一和线路绝缘测试5。

7普通灯具安装5。

8专用灯具安装5。

9建筑物景观照明灯、航空障碍灯和庭院灯安装5。

10开关、插座、风扇安装6、备用和不间断电源安装子分部工程（8分项）6。

电线、电缆穿管和线槽敷设的意思1. 电线、电缆穿管和线槽敷设的定义电线、电缆穿管和线槽敷设是指在建筑中进行电气线路布置时，为了保护电线、电缆以及方便维护和管理，采用管道或槽道进行敷设和保护的一种技术手段。

其中，电线、电缆穿管是通过将电线、电缆放入金属或塑料管道中，起到保护和导管作用；线槽则是一种集中敷设电线、电缆的凹槽，通常位于建筑墙壁或地面下，便于管理和维护。

2. 电线、电缆穿管和线槽敷设的重要性在建筑中，电线、电缆是承载电能传输的重要组成部分，其敷设的质量直接关系到建筑的用电安全和稳定性。

电线、电缆穿管和线槽敷设的规范与否，直接关系到建筑用电的质量和安全。

3. 电线、电缆穿管和线槽敷设的深度探讨3.1 电线、电缆穿管电线、电缆穿管作为电线、电缆敷设的一种常见方式，其主要作用是保护电线、电缆，防止外界环境对其造成损害。

穿管还能够方便日后维护和更换电线、电缆，提高了建筑电路的可维护性。

不同材质的穿管还能够抗腐蚀、防火等特殊功能。

3.2 线槽敷设线槽敷设是将电线、电缆敷设在建筑或设备的凹槽中，通过盖板或其他材料进行保护的方式。

线槽敷设能够将零散的电线、电缆集中起来，方便日后维护和管理，同时也美观大方，不会破坏建筑的整体美观性。

4. 电线、电缆穿管和线槽敷设的个人观点作为电气工程领域的一种重要技术手段，电线、电缆穿管和线槽敷设在建筑中具有重要的作用。

我个人认为，规范的电线、电缆穿管和线槽敷设能够提高建筑用电的安全性和可靠性，减少日后的维护成本，同时也为建筑的美观性提供了保障。

在建筑设计和施工中，应当充分重视电线、电缆穿管和线槽敷设的规范和技术要求，确保其质量和稳定性。

总结回顾电线、电缆穿管和线槽敷设作为建筑电气工程中的重要环节，对于电力设备的安全运行和故障排除起着不可替代的作用。

本文围绕电线、电缆穿管和线槽敷设的定义、重要性、深度探讨和个人观点展开了论述，希望能为读者提供全面、深入并且有趣的电气知识。

电线、电缆导管和线槽敷设、敷线 NO: D-1电线、电缆导管和线槽敷设、敷线1适用范围本章适用于民用建筑电气照明与动力电线、电缆导管和线槽敷设、敷线安装工程。

2编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3施工准备3.1材料准备3.1.1镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。

除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。

3.1.2管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。

3.1.3锁紧螺母外形完好无损伤，丝扣清晰。

3.1.4护口有薄、厚壁管之区别，护口要完整无损。

3.1.5铁制灯头盒、开关盒、接线盒等，板材厚度应不小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。

3.1.6面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。

3.1.7使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。

3.1.8螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。

3.1.9凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。

3.1.10阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。

电线、电缆导管和线槽敷设、敷线 NO: D-13.1.11阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。

3.1.12阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。

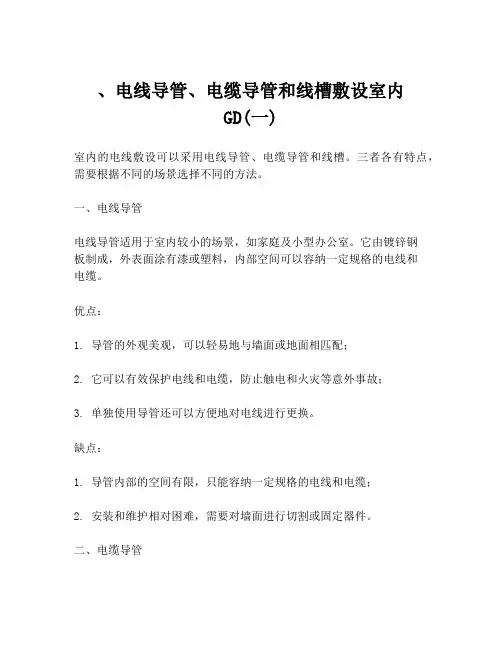

、电线导管、电缆导管和线槽敷设室内GD(一)室内的电线敷设可以采用电线导管、电缆导管和线槽。

三者各有特点，需要根据不同的场景选择不同的方法。

一、电线导管电线导管适用于室内较小的场景，如家庭及小型办公室。

它由镀锌钢板制成，外表面涂有漆或塑料，内部空间可以容纳一定规格的电线和电缆。

优点：1. 导管的外观美观，可以轻易地与墙面或地面相匹配；2. 它可以有效保护电线和电缆，防止触电和火灾等意外事故；3. 单独使用导管还可以方便地对电线进行更换。

缺点：1. 导管内部的空间有限，只能容纳一定规格的电线和电缆；2. 安装和维护相对困难，需要对墙面进行切割或固定器件。

二、电缆导管电缆导管主要适用于需承载大型电缆的场景，例如公共场所和商业地产。

它通常由铝合金或塑料制成，具有一定的柔韧性，可以适应各种复杂的安装场景。

优点：1. 导管可以承载大型电缆且具有一定的抗拉强度；2. 导管可以适应各种安装场景，并且不受环境影响，如潮湿或高温。

缺点：1. 电缆导管的价格相对较高；2. 相较于电线导管需要相应的安装和维护成本。

三、线槽线槽适用于较大的场景，如宾馆、宿舍、学校、医院、机场等。

由于其具有大容量和通用性，可支持多条电缆和电线同时进行敷设。

优点：1. 线槽的容量大，可同时容纳多条电线和电缆；2. 可以快速更换电线和电缆；3. 安装和维护都比较容易，不需对墙面进行大范围的改造。

缺点：1. 线槽的外观较为笨重，不能与墙面和地面完全融合。

结论室内电线的敷设应根据不同的场景选择不同的方法。

家庭和小型办公室可以采用电线导管，公共场所和商业地产可采用电缆导管。

线槽适用于大范围敷设多条电线和电缆的场景。

本文的介绍和分析可供室内电线敷设时借鉴。

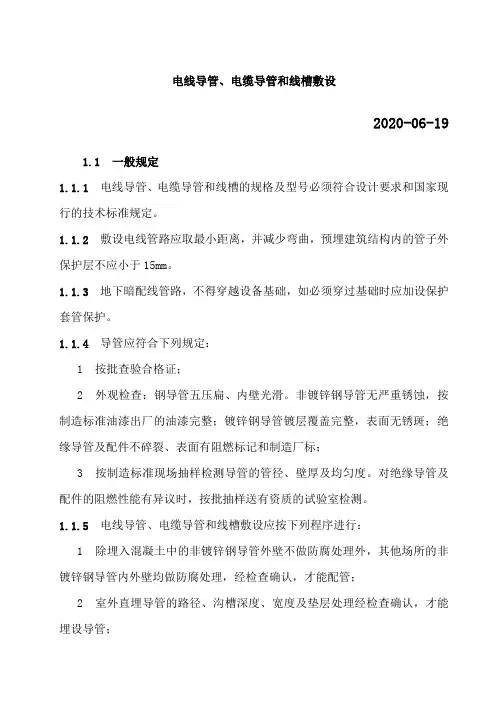

电线导管、电缆导管和线槽敷设2020-06-191.1 一般规定1.1.1 电线导管、电缆导管和线槽的规格及型号必须符合设计要求和国家现行的技术标准规定。

1.1.2 敷设电线管路应取最小距离，并减少弯曲，预埋建筑结构内的管子外保护层不应小于15mm。

1.1.3地下暗配线管路，不得穿越设备基础，如必须穿过基础时应加设保护套管保护。

1.1.4导管应符合下列规定：1 按批查验合格证；2 外观检查：钢导管五压扁、内壁光滑。

非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀层覆盖完整，表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；3 按制造标准现场抽样检测导管的管径、壁厚及均匀度。

对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。

1.1.5电线导管、电缆导管和线槽敷设应按下列程序进行：1 除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，经检查确认，才能配管；2 室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；3 现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋或浇捣混凝土；4 现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管；5 被隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；6 在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；7 吊顶上的灯位及电器器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管；8 顶棚和墙面的喷浆、油漆或壁纸等基本完成，才能敷设线槽、槽板。

1.1.6 暗线管的弯曲处不得有折皱、凹穴和裂缝，弯扁程度应不大于管外径的10%，弯曲半径应符合以下要求：1 明配线管的弯曲半径，常规不应小于管外径的6倍。

如只有一个弯时，可不小于管外径的4倍。

2 暗配线管弯曲半径，常规不应小于管外径的6倍。

电线导管、电缆导管和线槽敷设质量验收规范主控项目：一、金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4M㎡2、当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时连接处的两端用专用接地卡固定跨接接地线；3、金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4、非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

二、14.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

三、14.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

四、14.1.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

一般项目：一、14.2.1室外埋地敷设的电缆导管，埋深不应小于0.7m。

壁厚小于等于2mm的刚电线导管不应埋设于室外土壤内。

二、14.2.2室外导管的管口应设置在盒、箱内。

在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。

所有管口在穿入电线、电缆后应做密封处理。

由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

三、14.2.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合本规范表12.2.1-1的规定。

四、14.2.4金属导管内外壁应防腐处理；埋设与混凝土内的导管内壁防腐处理，外壁可不防腐处理。

五、14.2.5室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。

六、14.2.6暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点净距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm 范围内设有管卡，中间直线段管卡间的最大距离应符合表14.2.6的规定。

SG－A079电线导管、电缆导管和线槽敷设安装工程检验批质量验收记录工程名称遂宁市妇女儿童医院综合业务用房二次装修建设项目分项工程名称电线、电缆管线槽安装工程验收部位施工单位中晟升博集团有限公司项目负责人陈阳专业工长施工班组长杨建波施工执行标准及编号质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1．金属导管和线槽接地或接零14.1.1条2．金属导管的连接14.1.2条3．防爆导管的连接14.1.3条4．绝缘导管在砌体上剔槽埋设14.1.4条一般项目1．室外埋地敷设的电缆导管埋深≥0.7m 2．室外落地式配电箱内的管口，当箱底无封板时，管口应高出基础50~80mm3．电缆导管的弯曲半径14.2.3条表12.2.1-1 4．室内落地式柜、台、箱、盘内的管口，应高出柜、台、箱、盘的基础面50~80mm5．暗配的导管埋设深度≥15mm 6．明配导管的管卡设置14.2.6条四川省建设厅制SG—A079填写说明一、本表适用于各种电线导管、电缆导管和线樽安装工程的施工质量验收。

二、该分顼工程检验批可按建筑物的楼层、单元和区段来划分。

三、主控项目中：1．金属的导管和线槽必须接地或接零可靠；镀锌钢管、金属软管和金属线槽不得熔焊跨接接地。

用专用接地卡跨接连线的铜芯软导线截面积不小于4mm2，非镀锌钢导管采用螺纹连接，连接的两端焊跨接接地线；金属线槽不做设备的接地导体。

2．金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

3．防爆导管不应采用倒扣连接，如有困难，应采用防爆活接头，其接合面应严密。

4．导管在砌体剔槽埋设应采用强度不小于M10的水泥砂浆抹面保护，其厚度大于15mm。

四、一般项目中：1．室外埋地敷设的电缆导管，埋深不应小于0.7m，壁厚≤2mm的钢导管不应室外埋地。

2．金属导管内外壁应该防腐处理，埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。

3．电缆导管的弯曲半径不应小于电缆的最小弯曲半径，应符合本规范表12.2.1－1的规定。

电线电缆穿管和线槽敷线＜1＞主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。

不同回路、不同电压和交流与直流的电线，不应穿于同一导管内；同一交流回电线应穿于同一金属导管内，且管内电线不得有接头。

同一交流回路要穿在同一金属管内的目的，也是为了防止产生涡流效应。

回路是指同一个控制开关及保护装置引出的线路，包括相线和中性线或直流正、负2根电线，且线路自始端至用电设备器具之间或至下一级配电箱之间不再设置保护装置。

2、爆炸危险环境照明线路的电线和电缆额定电压不得低于750v，且电线必须穿于钢导管内。

3、由于现行这国家标准GB5023.1-5023.7ditIEC227的聚氯乙烯绝缘电缆的额定电压提高为450/750V，故而将电压提高为750V，其余规定与《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257相一致。

＜2＞一般项目1、电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。

2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用；A相-黄色、B相-绿色、C相-红色。

电线外护层的颜色不同是为区别其功能不同而设定的，对识别和方便维护检修均有利。

PE 线的颜色是全世界统一的，其他电线的颜色还未一致起来。

要求同一建筑内其不同功能的电线绝缘层颜色有区别是提高服务质量的体现。

3、线槽敷线应符合下列规定：（1）电线在线槽内有一公平余量，不得有接头。

电线按回路编号分段绑扎，绑扎点间应大于2m。

（2）同一回路的相线和零线，敷设于同一金属线槽内；（3）同一电源的不同回抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。

为方便识别和检修，对每个回路的线槽内进行分段绑扎；由于线槽内电线有相互交叉和平行紧挨现象，所以要注意有抗电磁干扰要求的线路采取屏蔽和隔离措施。

电线、电缆导管和线槽敷设、敷线1、适用范围本章适用于民用建筑电气电线、电缆导管和线槽敷设、敷线安装工程。

2、编制依据《建筑电气工程施工质量验收规范》（GB50303-2002）3、施工准备3.1材料准备（1）镀锌钢管（或电线管）壁厚符合设计要求且均匀，焊缝均匀规则，无劈裂、砂眼、棱眼、棱刺和凹扁现象。

除镀锌管外其它管材的内外壁需预先除锈刷防腐处理（埋入砼内可不刷防腐漆，但应除锈）。

镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，有产品合格证和材质化验报告。

（2）管箍使用通丝的，丝扣清晰无乱扣现象，镀锌层完整，无剥落，无劈裂，两端光滑无毛刺，有产品合格证。

（3）锁紧螺母外形完好无损伤，丝扣清晰。

（4）护口有薄、厚壁管之区别，护口要完整无损。

（5）铁制灯头盒、开关盒、接线盒等，板材厚度应不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线连接孔齐全，有产品合格证。

（6）面板、盖板的规格、尺寸、安装孔距与所用盒相配套，外形完整无损，板面颜色均匀一致，有产品合格证。

（7）使用的各种型钢应符合国家标准，镀锌层完整无损，有产品合格证。

（8）螺丝、螺栓、膨胀螺栓、螺母，垫圈等应采用镀锌件。

（9）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能并符合防火规范要求，有产品合格证及材质化验报告。

（10）阻燃型塑料管应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁光滑、无凸棱、凹陷、针孔、气泡，内外径的尺寸应符合设计要求及国家统一标准，管壁厚度应均匀一致。

（11）阻燃型塑料管的配件如各种灯头盒、开关盒、插座盒、管箍、端接头等，必须使用配套的阻燃塑料制品。

（12）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。

绝缘导线规格、型号必须符合设计要求，有出厂合格证。

（13）套接紧定式钢导管（JDG管）管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
