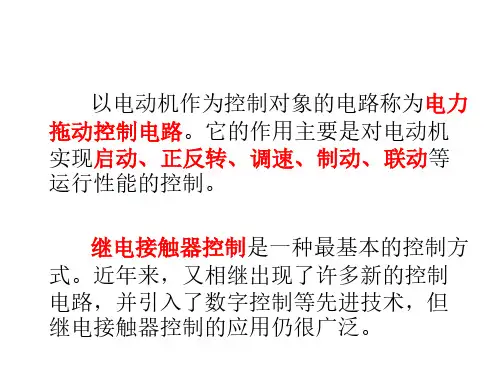

正反转电路图带自锁互锁引言正反转电路是一种常见的电子电路，用于控制电机或其他装置在正转和反转运动之间切换。
自锁和互锁是两种常见的控制方式，可用于确保电路的可靠性和安全性。
本文将介绍正反转电路图，并详细讨论如何使用自锁和互锁来增加电路的功能和可靠性。
一、正反转电路图正反转电路图有多种设计方案，下面将介绍一种常见的正反转电路图。
这个电路图的基本原理是使用两个继电器控制电机的正转和反转运动。
1. 主控制开关主控制开关用于控制电机的正转和反转运动。
在打开状态下，电机将进行正转运动，而在关闭状态下，电机将进行反转运动。
主控制开关通常由一个双刀双掷开关实现，根据开关的位置选择正转或反转。
2. 继电器继电器是正反转电路的核心元件，用于控制电机的正转和反转运动。
该电路使用两个继电器，一个用于控制正转，另一个用于控制反转。
继电器通常由两个可开关的触点和一个激励线圈组成。
当激励线圈被电流激活时，触点会打开或闭合，从而控制电路中其他元件的状态。
3. 控制线路控制线路连接主控制开关和继电器，用于传递控制信号。
在这个电路中，主控制开关通过控制线路将信号传递给激励线圈，从而控制继电器的状态。
如果电机需要进行正转运动，主控制开关将控制线路连接到正转继电器的激励线圈。
反之，如果电机需要进行反转运动，主控制开关将控制线路连接到反转继电器的激励线圈。
二、自锁和互锁功能自锁和互锁是两种常见的控制方式，可用于增加电路的功能和可靠性。
下面将介绍如何使用自锁和互锁功能来改进正反转电路。
1. 自锁功能自锁功能用于确保电机在进行正转或反转运动后保持在相应状态。
在正反转电路中，自锁功能可通过在继电器触点和激励线圈之间添加一个自锁触点来实现。
自锁触点是一个可控制的触点，其状态取决于继电器激励线圈的状态。
当继电器激励线圈被电流激活时，自锁触点闭合，保持继电器的状态。
如果电机需要切换到反转或正转状态，自锁触点将打开，继电器将切换到相应状态。
2. 互锁功能互锁功能用于确保电机在正转和反转状态之间只能切换一个。
电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。
自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。
控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。
I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。
从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。
把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。
因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。
互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。
原理。
“自锁”控制电路与“点动”控制电路的区别“自锁”掌握电路的作用类似于开关对于电灯的掌握，按一下，灯就开了，并持续亮着；再按一下，灯就关了。
“点动”掌握电路的作用类似于汽车上的电喇叭，按一下，喇叭就响了，一松开，它就不响了；再按一次，重复上面的掌握。
一般来说机械式开关或许可以这样区分：开关从操作方式来说分旋钮式、板动式（包括纽子开关、船形开关）、按钮式；其中旋钮式和板动式开关大都可以在操作后保持（锁定）在接通或断开状态，如日常使用的灯开关、风扇调速开关，这类开关大都不用强调是否带自锁，由于都有明显的“操作方向”；按钮式开关，使用时都是按动，可分为两类，一类按钮开关都用于按下时接通或断开电路，释放后状态即复原，所以有时称为“电铃开关”，也就是“点动式”开关，那种按下去电路导通，手一松开电路就断开那种。
另一类就是自锁开关，就是通过开关本身的机械装置锁定其电路开关状态的器件，当你按第一下时按钮按下然后电路导通，当你再按一下按钮弹起然后电路断开。
按钮式开关为了达到能保持“已被按下”状态，与一般开关一样，才加有自锁装置，利用自锁性能，使其同样可以自己保持接通或断开状态，这就是带自锁的开关，其中，为某种需要，数个开关在工作时只允许其中一个处于连接状态，其余必需断开时，有将数个按钮开关并排组合，并使用“互锁机构”，只允许其中一个开关处于连接锁定状态，当按下另一开关时，该开关被锁定，但同时原锁定的开关被释放（如磁带录音机上的“播放、快进、快退”机械按钮）。
这些开关，触点可以是一组或多组；锁定机构也多种，其中应用较多的是利用一弹簧勾沿一心形槽滑动，心形槽的两个尖对应开关的锁定与释放位置。
当然，点动开关也可以通过自锁电路形成自锁开关。
两个点动开关加上自锁电路就能组成自锁开关，但这种形式比机械式自锁开关简单，而且需要专业学问。
所以只适用于大电流或体积很小、需要轻触等特定场合。
