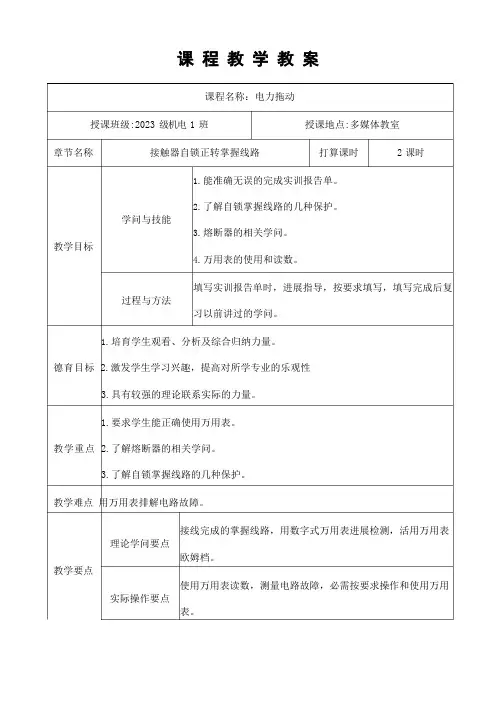

课程教学教案课程名称：电力拖动授课班级:2023 级机电 1 班章节名称接触器自锁正转掌握线路授课地点:多媒体教室打算课时 2 课时1.能准确无误的完成实训报告单。
教学目标学问与技能过程与方法2.了解自锁掌握线路的几种保护。
3.熔断器的相关学问。
4.万用表的使用和读数。
填写实训报告单时，进展指导，按要求填写，填写完成后复习以前讲过的学问。
1.培育学生观看、分析及综合归纳力量。
德育目标 2.激发学生学习兴趣，提高对所学专业的乐观性3.具有较强的理论联系实际的力量。
1.要求学生能正确使用万用表。
教学重点 2.了解熔断器的相关学问。
3.了解自锁掌握线路的几种保护。
教学难点用万用表排解电路故障。
教学要点理论学问要点实际操作要点接线完成的掌握线路，用数字式万用表进展检测，活用万用表欧姆档。
使用万用表读数，测量电路故障，必需按要求操作和使用万用表。
教具、实训器材熔断器 FU1〔RL1-60/25)、熔断器 FU2〔RL1-15/2)、万用表授课课时 2 课时教学过程设计1.填写实训报告单。
2.了解自锁掌握线路的几种保护。
重点3.熔断器的相关学问。
4.万用表的使用和读数。
难点用万用表排解电路故障。
课前复习数字式万用表的使用方法。
复习导入上节课主要是依据接触器自锁正转掌握线路的原理图和接线图，进展正确接线。
并填写课实训报告单，本节课主要完成实训报告单后，复习相关学问。
一、课前预备1.学生应按时整队，进入实习工场。
2.工作时请穿好工作服、安全鞋3.检查出勤状况。
二、自锁掌握线路的几种保护QS U11L1L2 L3V11FU2W1121SB2FU1U12 V12 W12课KM 讲授3SB1KM5U V WM KMPE 3～1.短路保护：FU1、FU22.欠压保护：沟通接触器欠压：线路电压低于电动机应加的额定电压〔低于额定电压的 85%〕3.失压保护：沟通接触器失压保护：电动机在自动切断电源并重供电时，电动机不能自行启动的一种保护。
