(图三)双重互锁电机正反转控制原理电路图

三相电机正回转两层联锁操控造业原理
图解
将前方接进热继电器(FR),然后出来接入总停开关(SB3),出来一分为四条导线.榜首条导线接入正转的常开开关(SB1)出来再接入回转的常闭开关出来接入(KM2沟通触摸器的常闭接线端)出来接入(KM1)线圈构成回路.第二条导线接入(KM1沟通触摸器的常开接线端)出来再接入回转的常闭开关出来接入(KM2沟通触摸器的常闭接线端)出来接入(KM1)线圈构成了自锁正转和反锁回转的回路.第三条导线接入回转的常开开关(SB2)出来再接入正转的常闭开关出来接入(KM1沟通触摸器的常闭接线端)出来接入(KM2)线圈构成回路.第四条导线接入(KM2沟通触摸器的常开接线端)出来再接入正转的常闭开关出来接入(KM1沟通触摸器的常闭接线端)出来接入(KM2)线圈构成了自锁回转和反锁正转的回路.
1。

双重连锁正、反转控制
表1是本实验所用的电气元器件。

如图1-1是一个双重联锁正反控制电路的电路连接图。

图1-2是元件分布图。

图1-3是机床电气互连接线图。

这个实验虽然没有新加电器元件，但是却有一些新的知识点。

之前只学过自锁，现在我们又接触了互锁。

这个电路可以实现电路的“正——反——停”控制。

也就是说，正反之间不需要停止来切换。

SB2的常闭按钮盒SB3的常闭按钮分别加在了对方的线路上，防止在正反切换时电路短路。

经过这么多天的接线，已经渐渐熟悉了很多，虽然有点慢，但是有点感觉了。

此电路广泛应用于我们的生活中，比如让玩具车来回运动，如果没有这个电路，只能先停再往回运动，将大大降低小朋友的兴趣。

表1
图1-1
图1-2
图1-3。

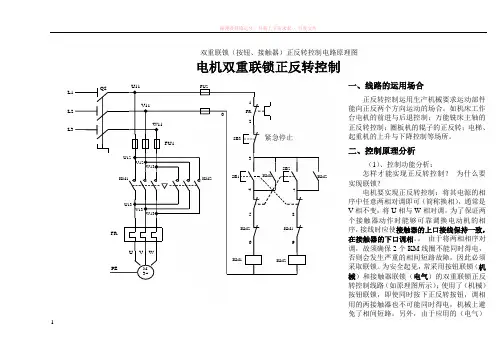

1双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？ 为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V 相不变，将U 相与W 相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM 线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）QSU11V11W11FU1FR3~PEMU V WU12U13V12V13W13W13KM1KM2FU2123FRSB3KM2KM1KM1KM2KM1KM2SB1SB2456789紧急停止接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1 SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1自锁触头闭合（实现自锁）电机M启动连续正转工作KM1主触头闭合KM1联锁触头断开（对KM2实现联锁）B、反转控制：KM1自锁触头断开（解除自锁）M失电，停止正转SB2KM1线圈失电KM1主触头断开按下SB2 KM1联锁触头闭合KM2线圈得电SB2KM2自锁触头闭合（实现自锁）电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点2接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

典型实训项目（二）
PLC控制三相异步电动机双重联锁正、反转
所谓双重联锁，就是正、反转启动按钮的常闭触点互相串接在对方的控制回路中，而正、反转接触器的常闭触点也互相串接在对方控制回路中，从而起到按钮和接触器双重联锁的作用。

三相异步电动机接触器继电器双重联锁正、反转控制电路原理图所示
双重联锁正反转控制电路原理图
1、三相异步电动机双重联锁正、反转控制电路特点
当按下电动机M的正转启动按钮SB1时，电动机M启动并正向（逆时针方向）连续运转；当按下电动机M的反转启动按钮SB2时，电动机M反向启动并（顺时针方向）连续运转。

其中按钮SB1、SB2和接触器KM1、KM2的常闭触点分别串接在对方接触器线圈回路中，从而能够使接触器KM1通电闭合时接触器KM2不能通电闭合；反之，当接触器KM2通电闭合时，接触器KM1不能通电闭合。

2、三相异步电动机双重联锁正、反转PLC控制
（1）PLC的输入输出点分配表
表三相异步电动机双重联锁PLC输入输出点分配
（2）三相异步电动机双重联锁正、反转电路PLC控制接线图
三相异步电动机双重联锁正、反转电路PLC控制接线图
（3）三相异步电动机双重联锁PLC程序的设计思路是：按下按钮SB1（X0），Y0通电闭合并自锁，电动机M正转；按下按钮SB2（X2），Y1通电闭合并自锁，电动机M反转；Y0与Y1联锁。

根据以上控制特点和要求，三相异步电动机双重联锁正、反转电路PLC控制程序梯形图及指令语句表
三相异步电动机双重联锁正、反转电路PLC控制梯形图。
