课题十一 具有过载保护的接触器自锁正转控制线路

机床电气控制习题库项目一一、填空题1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。

2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。

3. 继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、速度继电器主要用作_____反接制动_______控制。

5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件与其相互联接，用国家规定的_文字__、_符号和图形表示出来。

这种图就是电气控制系统图。

电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。

6、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器〔补偿器〕降压起动三种。

8、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。

11、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的短路或严重过载保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护与弱磁保护等。

1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护。

使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中。

杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。

2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。

3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。

4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。

5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。

6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。

7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。

8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。

9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。

10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。

11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。

12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。

13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。

班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。

《电力拖动》教学项目设计项目二：接触器自锁正转控制线路班级10.3 10.4 10.7 授课地点三合一实验室课时 6 授课教师10.7主讲：颜钊、10.3、10.4主讲：王华总体目标通过教学，使学生能够正确画出接触器自锁正转控制线路的电路图，能根据电路图分析其工作原理，能正确画出接线图并根据接线图正确接线德育目标1、培养学生热爱本专业的专业思想2、培养学生做事的认真态度，养成良好的道德品质和习惯3、让学生遵守安全用电操作规范教学器材交流接触器、熔断器、热继电器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线教学内容教学目标教学重点、教法及教具1、画出接触器自锁正转控制线路图（1课时）能画出接触自锁正转控制线路图自锁电路的形成教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮2、分析线路工作原理（1课时）1、能根据电路图正确分析出电路如何启动和停止2、理解自锁的概念自锁教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮分析线路的自身保护功能（1课时）1、知道电路的三种保护的工作原理2、知道熔断器和热继电器在功能应用上的区别和联系欠压和失压保护教法：点拨、讨论教具：交流接触器、熔断器、热继电器3、画出线路接线图（1课时）能根据电路图正确画出线路的接线图正确画出接线图教法：讲练教具：交流接触器、熔断器、低压断路器、按钮、接线端子4、安装电路（2课时）1、能正确安装电路2、线路整齐美观、符合线路要求1、正确安装电路（重点）2、电路安装整齐、美观教法：训练教具：交流接触器、熔断器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线当日教学计划Ⅰ时间：2010 年10 月18日课时：1 授课内容：画出接触器自锁正转控制线路的电路图教学过程一、复习引入提问：点动：按下启动按钮——电动机得电运转松开启动按钮——电动机失电停转引入：在要求电动机连续运转时，要一直按着启动按钮，不符合生产要求，那么点动控制电路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）二、新课讲授启发：按下、松开启动按钮电动机都得电运转接触器主触头始终闭合KM线圈始终有电结论：启动按钮旁并一接触器辅助常开触头控制电路串一停止按钮负责停止课题：接触器自锁正转控制线路电路图：FU1KMPEFRSB2KMKMSB1FU2L1L2L3MFRQSQS：低压断路器SB1：启动按钮SB2：停止按钮FU1,FU2：熔断器（短路保护）FR：热继电器KM：交流接触器三、小结：画电路图的要领四、布置作业：试分析此电路的工作原理授课记录安全检查及设备、器材使用情况记录与处理方法课后反思及改进措施当日教学计划Ⅱ时间：2010 年10 月18 日课时：1授课内容：分析线路工作原理教学过程一、教师让学生分析接触器自锁正转控制线路启动的工作原理1、分析线路操作的先后顺序2、分析按下按钮后各仪器动作的先后及工作原理二、教师让学生分析接触器自锁正转控制线路停止的工作原理1、分析应如何操作才能让电动机停转2、分析按下按钮后线路的工作过程三、分析接触器自锁正转控制线路的工作原理，总结归纳自锁的概念启发：自锁-----按下启动按钮，KM线圈通过（）保持有电。

电力拖动模拟考试题（含答案）一、单选题（共90题，每题1分，共90分）1、当三相异步交流电动机用自耦变压器降压起动时，所用的抽头为80%，此时电动机的起动转矩是全压运行时转矩的_______。

A、64%B、36%C、30%D、40%正确答案：A2、生产机械的运动部件在正反两个方向运动时，一般要求电动机实现控制。

A、正反转B、顺序C、位置D、降压启动正确答案：A3、KS 是________元器件的符号。

A、速度继电器B、中间继电器C、交流接触器D、时间继电器正确答案：A4、车床是一种应用广泛的金属_______机床。

A、切削B、通用C、铰孔D、表面加工正确答案：A5、CA6140车床主轴电动机通过________控制正反转。

A、手柄B、接触器C、断路器D、热继电器正确答案：B6、M7130型平面磨床的砂轮电动机M1和冷却泵电动机M2在________上实现顺序控制。

A、电磁吸盘电路B、主电路C、控制电路D、整流电路正确答案：B7、冰箱门打开灯亮，冰箱门关上灯灭，其中起作用的中间环节的电器是________。

A、接触器B、低压熔断器C、转换开关D、位置开关正确答案：D8、M7130型平面磨床砂轮电动机是________。

A、直流电动机B、三相鼠笼式或绕线转子异步电动机C、两极鼠笼式异步电动机D、三相绕线式异步电动机正确答案：C9、在接触器联锁正反转控制线路中，其联锁触头应是对方接触器的。

A、主触头B、辅助常闭触头C、辅助常开触头D、线圈正确答案：B10、________是根据生产工艺要求，利用逻辑代数来分析、设计线路。

A、成本设计法B、经验设计法C、逻辑设计法D、安全设计法正确答案：C11、M7130型平面磨床电磁吸盘与三台电动机M1、M2、M3之间的电气联锁是由________实现的。

A、QS2B、KAC、CQS1D、QS2和KA的常开触头(3一4)正确答案：D12、低压电器按其动作方式的不同，分为________和________。

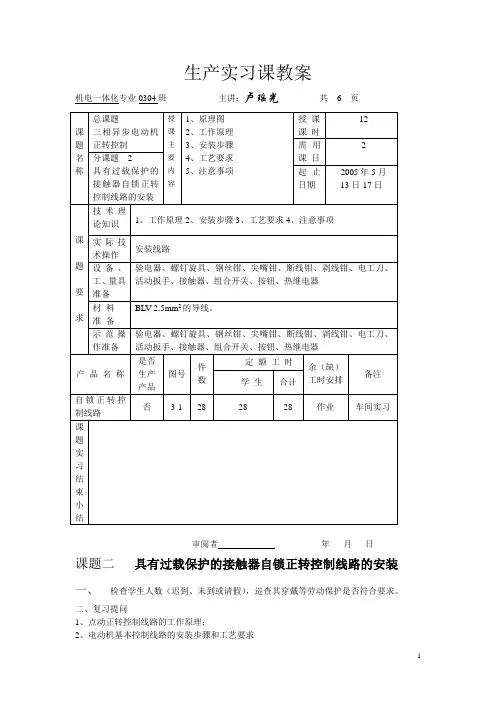

生产实习课教案机电一体化专业0304班主讲：卢瑶光共 6 页审阅者年月日课题二具有过载保护的接触器自锁正转控制线路的安装一、检查学生人数（迟到、未到或请假），巡查其穿戴等劳动保护是否符合要求。

二、复习提问1、点动正转控制线路的工作原理；2、电动机基本控制线路的安装步骤和工艺要求3、引入正题：在接触器自锁正转控制线路中，由FU作短路保护，由KM作欠压和失压保护，但还不够——若长期负载过大，或启动操作频繁，或缺相运行等原因，都可能使电动机定子绕组的电流增大，超过其额定值——此时，熔断器往往并不熔断，从而使定子绕组过热，若温度超过允许温升，会使绝缘损坏，缩短M的使用寿命，严重时烧毁M的定子绕组。

——故还须采取过载保护。

三、讲新课（入门指导）：重点难点：1、具有过载保护的接触器自锁正转控制线路的原理图具有过载保护的接触器自锁正转控制线路2、工作原理：先合上电源电源开关QS。

启动：按下SB→KM线圈得电→KM主触头闭合→电动机M启动运转自锁触头闭合自锁→↑停止：按下SB2→KM线圈失电→KM主触头分断→电动机M失电停转KM自锁触头分断→↑停止使用时，断开电源开关QS。

3、特点：在接触器自锁正转控制线路中增加了一个FR，并把其热元件串接在三相主电路中，把常闭触头串接在控制电路中。

四、示范操作：元件安装、布线、查线路、通电试车。

五、分配工作岗位：2人一个工作位。

强调岗位纪律：轮流实操，协调合作，不得越俎代庖，不得争抢吵闹。

强调安全事项：严守操作规程，不得私拆、损坏电度表。

工时：2 小时六、技能训练1、目的要求——掌握具有过载保护的接触器正转控制线路的安装。

2、训练内容：具有过载保护的接触器自锁正转控制线路的安装。

3、工具、仪表、器材——电工工具、FR、KM、SB、FU、QS、万用表一块。

4、元件明细表器材①控制板一块（500mm×400mm×20mm）②导线规格：主电路用BV1.5mm2和BVR1.5mm2（黑色）控制电路用BV1mm2（红色）接地线用BVR1.5mm2（黄绿色）按扭线用BVR0.75mm2（红色）注：1类导线也可用于出现极小弯曲的场合，条件是截面积小于0.52mm25、安装步骤与工艺要求⑴识读电路图，明确元件及其作用，熟悉线路工作原理。

接触器自锁正转控制线路.课程教学教案课程名称：电力拖动授课班级:2015级机电1班授课地点:电拖多媒体教室章节名称接触器自锁正转控制线路计划课时2课时教学目标知识与技能1.接触器自锁正转控制线路的概念。

2. 接触器自锁正转控制线路的工作原理。

3. 接触器自锁正转控制线路的特点。

过程与方法在黑板上画出原理图，对照原理图讲解工作过程。

并提问学生，讲述工作原理，检查学生的理解程度。

德育目标1.培养学生观察、分析及综合归纳能力。

2.激发学生学习兴趣，提高对所学专业的积极性3.具有较强的理论联系实际的能力。

教学重点1. 了解接触器自锁正转控制线路的功能。

2. 能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。

3. 了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。

教学难点接触器自锁正转控制线路的原理图以及其工作过程。

教学要点理论知识要点1.接触器自锁正转控制线路实现什么样的功能。

2.接触器自锁正转控制线路的原理图以及其工作过程。

3.接触器自锁正转控制线路的特点。

实际操作要点教具、实训器材授课课时2课时教学过程设计第一课时重点1. 接触器自锁正转控制线路实现什么样的功能。

2. 接触器自锁正转控制线路的工作原理。

3. 线路中元器件功能介绍。

难点接触器自锁正转控制线路的工作过程。

课前复习线路中各元器件的功能。

导入新课我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。

新课讲授一、课前准备 1.学生应按时整队，穿好工作服、安全鞋进入实习工场。

2.检查出勤情况。

二、接触器自锁正转控制线路的介绍接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮SB2和在启动按钮SB1的两端并接了接触器KM的一对常开辅助触头。

接触器联锁正反转控制线路工作原理接触器联锁正反转控制线路是工业自动化领域中常见的控制电路，它可以实现电动机的正反转功能，并确保在电机运行过程中不会产生故障或损坏设备。

本文将详细介绍接触器联锁正反转控制线路的工作原理和应用。

一、接触器的基本原理接触器是一种电磁开关，由电磁线圈和触点组成。

当电磁线圈通电时，产生的磁场可以吸引触点闭合，断开电路。

接触器广泛应用于控制电路中，用于开关电源和控制电器设备。

二、接触器联锁正反转控制线路的组成接触器联锁正反转控制线路由电源、接触器、继电器、按钮开关和电动机组成。

其中电源提供工作电压，接触器用于控制电机的正反转，继电器用于增强电路的控制能力，按钮开关用于手动控制电机的运行。

三、接触器联锁正反转控制线路的工作原理1. 正转控制过程当按钮开关S1被按下时，电流从电源经过按钮开关S1进入接触器KM1的线圈，使得KM1的触点闭合。

闭合的触点K1和K3使得电流通过继电器K2的线圈，使得K2的触点闭合。

闭合的触点K4和K6使得电流经过电动机的U相线圈，电动机开始正转。

2. 反转控制过程当按钮开关S2被按下时，电流从电源经过按钮开关S2进入接触器KM2的线圈，使得KM2的触点闭合。

闭合的触点K2和K5使得电流通过继电器K1的线圈，使得K1的触点闭合。

闭合的触点K4和K7使得电流经过电动机的V相线圈，电动机开始反转。

3. 停止控制过程当按钮开关S3被按下时，电流从电源经过按钮开关S3进入接触器KM3的线圈，使得KM3的触点闭合。

闭合的触点K3和K5使得电流通过继电器K1和K2的线圈，使得K1和K2的触点打开。

触点打开后，电动机停止运行。

四、接触器联锁正反转控制线路的特点和应用1. 特点：（1）简单可靠：接触器联锁正反转控制线路结构简单，使用接触器作为开关元件，可靠性高。

（2）灵活控制：通过按钮开关可以手动控制电动机的正反转，操作灵活方便。

（3）安全可靠：接触器联锁正反转控制线路可以避免电动机同时正反转的情况发生，保证设备的安全运行。

电力拖动第五版第四章课后答案一、单项选择题（在每小题的备选答案中，选出1个正确的答案）1. 在规定的正常工作条件下，机械开关电器不需要修理或更换的负载操作循环次数称为_______。

（） [单选题] *A.机械寿命B.连续工作持续率C.通电持续率D.电寿命(正确答案)2. 当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时，表示熔丝______。

（） [单选题] *A.未熔断B.已经熔断(正确答案)C.无法判断D.熔断后自恢复3. 低压断路器安装与使用说法错误的是。

（） [单选题] *A. 低压断路器一般要垂直于配电板安装，电源引线应接到上端，负载引线接到下端B. 当断路器与熔断器配合使用时，熔断器应装于断路器之后，以保证使用安全(正确答案)C. 电磁脱扣器的整定值不允许随意更动，使用一段时间后应检查其动作的准确性D. 断路器在分断电流后，应在切除前级电源的情况下及时检查触头4. 下列低压电器中不属于主令电器的有________。

（） [单选题] *A. 按钮B. 行程开关C. 凸轮控制器D. 热继电器(正确答案)5. 接近开关是一种近代发展起来的________行程开关。

（） [单选题] *A. 无触点(正确答案)B. 有触电C. 电磁式D. 机械式6. 交流接触器E形铁心的中柱端面留有0.1~0.2mm的气隙是为了。

（） [单选题] *A.减小剩磁影响(正确答案)B.减小铁芯振动C.减小噪声D.利于散热7. 按钮的不同颜色，可判断其工作状态，急停按钮应选用的颜色是________。

（）[单选题] *A.黄色B.绿色C.红色(正确答案)D.光照红色8. 对于CJ10—10型容量较小的交流接触器，一般采用________ 灭弧。

（） [单选题] *A.双断口结构的电动力灭弧装置(正确答案)B.栅片灭弧装置C.纵缝灭弧装置D.以上都可以9. 空气阻尼式继电器又称________时间继电器。

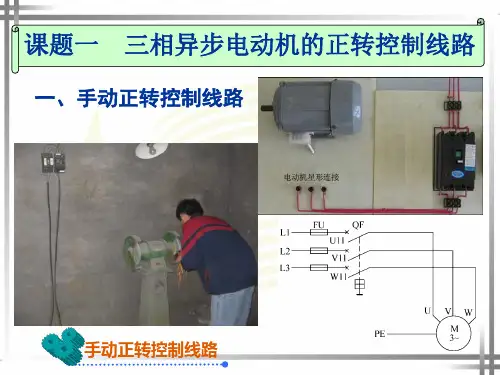

三相异步电动机自锁电路图

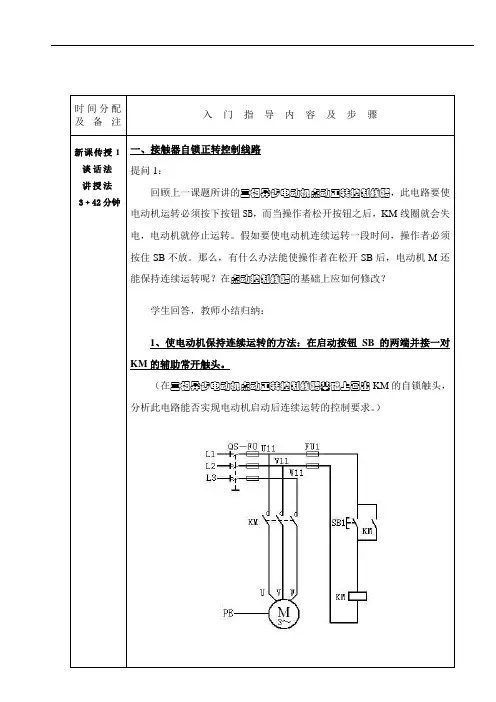

一、接触器自锁控制线路
在要求电动机启动后能连续运转时，应采用接触器自锁控制线路。

接触器自锁控制线路如图1-1-1所示。

这种线路的主电路和点动控制线路的主电路相同，但在控制线路中又串联了一个停止按钮SB1，在启动按钮SB1的两端并联了接触器KM的一对常开触头。

接触器自锁控制线路不但能使电动机连续运转，而且还具有欠压和失压(或零压)保护作用。

线路的工作原理如下:先合上电源开关QS。

二、具有过载保护的接触嚣自锁正转控制线路
过载保护是指当电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护。

具有过载保护的接触器自锁正转控制线路如图1-1-2所示。

线路与接触器自锁正转控制线路的区别是增加了一个热继电器KTH，并把其热元件串联在主电路中，把常闭触头串联在控制线路中。

线路的工作原理与接触器自锁正转控制线路的原理相同。

只是过载时，热继电器动作。

引课：新课介绍、考核标准
新课：
任务一电路原理
一、有过载保护接触器的正转控制线路（一）、电路图
（二）、工作原理
线路的工作原理如下：先合上电源开关QF 起动：按下SB2 KM 线圈通电KM 主触点闭合 KM 辅助动合触点闭合电动机M 起动连续运转 停止：按下SB1 KM 线圈断电 KM 主触点分断 KM 辅助动合触点分断 电动机M 断电停止运转
任务二 绘制布置图和接线图 一、布置图
KM
XT
FU1
FU2
QF
SB2
SB1
二、接线图
任务三实训——安装与检修正反转控制线路一、实训目标
能正确安装接触器自锁正转控制线路。

二、实训内容
任务四实训成绩评定
成绩评定标准见表3－2
表3－２实训考核与评分标准.doc。
