目录
一、单选题(3)
(一)、同步发电机的自动准同期(3)
(二)、同步发电机的励磁自动控制(4)
(三)、励磁自动控制系统的动态特性(5)
(四)、电力系统自动调频(6)
(五)、电力系统低频自动减负荷(7)
(六)、电力系统调度自动化(8)
二、多选题(9)
(一)、同步发电机的自动准同期(9)
(二)、同步发电机的励磁自动控制(9)
(三)、励磁自动控制系统的动态特性(10)
(四)、电力系统自动调频(10)
(五)、电力系统低频自动减负荷(11)
(六)、电力系统调度自动化(11)
三、判断题(12)
(一)、同步发电机的自动准同期(12)
(二)、同步发电机的励磁自动控制(12)
(三)、励磁自动控制系统的动态特性(12)
(四)、电力系统自动调频(13)
(五)、电力系统低频自动减负荷(13)
(六)、电力系统调度自动化(13)
四、填空题(14)
(一)、同步发电机的自动准同期(14)
(二)、同步发电机的励磁自动控制(14)
(三)、励磁自动控制系统的动态特性(15)
(四)、电力系统自动调频(15)
(五)、电力系统低频自动减负荷(15)
(六)、电力系统调度自动化(16)
五、简答题(17)
(一)、同步发电机的自动准同期(17)
(二)、同步发电机的励磁自动控制(17)
(三)、励磁自动控制系统的动态特性(19)
(四)、电力系统自动调频(19)
(五)、电力系统低频自动减负荷(20)
(六)、电力系统调度自动化(20)
六、论述题(21)
(一)、同步发电机的自动准同期(21)
(二)、同步发电机的励磁自动控制(21)
(三)、励磁自动控制系统的动态特性(22)
(四)、电力系统自动调频(22)
(五)、电力系统低频自动减负荷(22)
(六)、电力系统调度自动化(23)
七、计算题(24)
(一)、同步发电机的自动准同期(24)
(二)、同步发电机的励磁自动控制(24)
(三)、励磁自动控制系统的动态特性(24)
(四)、电力系统自动调频(27)
(五)、电力系统低频自动减负荷(27)

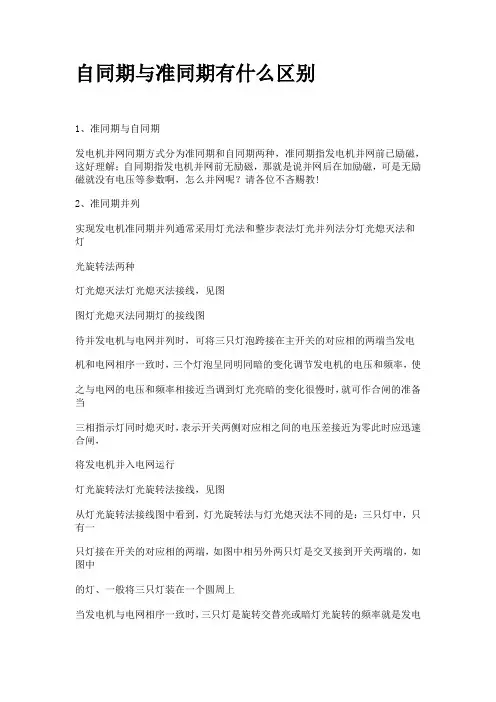

自同期与准同期有什么区别
1、准同期与自同期
发电机并网同期方式分为准同期和自同期两种，准同期指发电机并网前已励磁，这好理解；自同期指发电机并网前无励磁，那就是说并网后在加励磁，可是无励磁就没有电压等参数啊，怎么并网呢？请各位不吝赐教!
2、准同期并列
实现发电机准同期并列通常采用灯光法和整步表法灯光并列法分灯光熄灭法和灯
光旋转法两种
灯光熄灭法灯光熄灭法接线，见图
图灯光熄灭法同期灯的接线图
待并发电机与电网并列时，可将三只灯泡跨接在主开关的对应相的两端当发电
机和电网相序一致时，三个灯泡呈同明同暗的变化调节发电机的电压和频率，使
之与电网的电压和频率相接近当调到灯光亮暗的变化很慢时，就可作合闸的准备当
三相指示灯同时熄灭时，表示开关两侧对应相之间的电压差接近为零此时应迅速合闸，
将发电机并入电网运行
灯光旋转法灯光旋转法接线，见图
从灯光旋转法接线图中看到，灯光旋转法与灯光熄灭法不同的是：三只灯中，只有一
只灯接在开关的对应相的两端，如图中相另外两只灯是交叉接到开关两端的，如图中
的灯、一般将三只灯装在一个圆周上
当发电机与电网相序一致时，三只灯是旋转交替亮或暗灯光旋转的频率就是发电 机和电网之间的频率差调节发电机电压和频率，当灯光旋转速度很慢时，就可做合闸的 803 第六篇水轮发电机组的起动运行维护图灯光旋转法同期灯接线图
准备当相灯全暗，其他两相灯、一样亮的时刻，即可迅速合闸，把发电机并入电
网运行
用上面两种方法并列，也可同时检查发电机的相序当用灯光熄灭法并列时，如三只
灯泡灯光不是同明同暗，而是呈旋转发光状态，说明发电机与电网相序不一致当用灯光
旋转法并列时，如三只灯泡灯光不旋转，而是同明同暗，则也说明发电机与电网相序不一
致这时，要将发电机的任意两根引出线调换，使相序与电网相序一致发电机之间或发
电机与电网之间相序不一致时，一定不能进行并列运行操作，否则将使发电机受到严重损
电力系统自动装置原理
实验报告
班 级：
姓 名：
学 号：
指导老师：
电力系统自动装置原理实验指导书 广西大学电力系统动态模拟实验室
1 实验一 发电机自动准同期装置实验
一、实验目的
1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；
2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法；
3、熟悉同步发电机准同期并列过程；
4、学会观察、分析有关实验波形。
二、实验基本原理
（一）控制发电机运行的三个主要自动装置
同步发电机从静止过渡到并网发电状态，一般要经历以下几个主要阶段：
（1）起动机组，使机组转速从零上升到额定转速；
（2）起励建压，使机端电压从残压升到额定电压；
（3）合出口断路器，将同步发电机无扰地投入电力系统并列运行；
（4）输出功率，将有功功率和无功功率输出增加到预定值。
上述过程的控制，至少涉及3个自动装置，即调速器、励磁调节器和准同期控制器。它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率和实现无扰动合闸并网。
（二）准同期并列的基本原理
将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要满足以下四个条件：
（1）发电机电压相序与系统电压相序相同；
（2）发电机电压与并列点系统电压相等；
（3）发电机的频率与系统的频率基本相等；
（4）合闸瞬间发电机电压相位与系统电压相位相同。
具体的准同期并列的过程如下：先将待并发电机组先后升至额定转速和额定电压，然后通过调整待并机组的电压和转速，使电压幅值和频率条件满足，再根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，使出口断路器合上的时候相位差尽可能小。这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
电力系统自动装置原理实验报告
实验项目：发电机自动准同期装置实验
学院：电气工程学院
班级：电气工程及其自动化10~班
姓名：
学号：
实验一 发电机自动准同期装置实验
一、实验目的
1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；
2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法；
3、熟悉同步发电机准同期并列过程；
4、学会观察、分析有关实验波形。
二、实验基本原理
（一）控制发电机运行的三个主要自动装置
同步发电机从静止过渡到并网发电状态，一般要经历以下几个主要阶段：
（1）起动机组，使机组转速从零上升到额定转速；
（2）起励建压，使机端电压从残压升到额定电压；
（3）合出口断路器，将同步发电机无扰地投入电力系统并列运行；
（4）输出功率，将有功功率和无功功率输出增加到预定值。
上述过程的控制，至少涉及3个自动装置，即调速器、励磁调节器和准同期控制器。它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率和实现无扰动合闸并网。
（二）准同期并列的基本原理
将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要满足以下四个条件：
（1）发电机电压相序与系统电压相序相同；
（2）发电机电压与并列点系统电压相等；
（3）发电机的频率与系统的频率基本相等；
（4）合闸瞬间发电机电压相位与系统电压相位相同。
具体的准同期并列的过程如下：先将待并发电机组先后升至额定转速和额定电压，然后通过调整待并机组的电压和转速，使电压幅值和频率条件满足，再根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，使出口断路器合上的时候相位差尽可能小。这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
