《同步发电机的自动并列》练习参考答案

第二章《同步发电机得自动并列》练习参考答案一、名词解释1.并列操作答:将发电机并入电力系统参加并列运行得操作。

2.准同步并列答:发电机在并列合闸前已加励磁,当发电机电压得幅值、频率、相位分别与并列点系统侧电压得幅值、频率、相位接近相等时,将发电机断路器合闸,完成并列操作。

3.自同步并列答:将未加励磁、接近同步转速得发电机投入系统,随后给发电机加上励磁,在原动转矩、同步力矩作用下将发电机拉人同步,完成并列操作。

4.同步点答:可以进行并列操作得断路器。

5.滑差、滑差频率、滑差周期答:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差,用表示,即;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差,用f s表示,即; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化3600所用得时间。

6.越前时间、恒定越前时间、恒定越前时间自动准同步装置答:越前时间:相对于提前(越前)得时间;恒定越前时间:相对于提前(越前)得时间,且这一时间不随频差(或滑差)、压差变化;恒定越前时间自动准同步装置:由恒定越前时间脉冲发出合闸脉冲命令得自动准同步装置。

7.越前相角、恒定越前相角、恒定越前相角式自动准同步装置答:越前相角:相对于提前(越前)得相角;恒定越前相角:相对于提前(越前)得相角,且这一相角不随频差(或滑差)、压差变化;恒定越前相角自动准同步装置:由恒定越前相角脉冲发出合闸脉冲命令得自动准同步装置。

8.整步电压、正弦整步电压、线性整步电压答:整步电压:包含同步条件信息得电压;正弦整步电压:与时间具有正弦函数关系得整步电压,表达式线性整步电压:与时间具有线性函数关系得整步电压,表达式二、单项选择题1.准同步并列得方法就是,发电机并列合闸前( C),当( )时,将发电机断路器合闸,完成并列操作。

A.未加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;B.未加励磁,发电机转速接近同步转速;C.已加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;D.巳加励磁,发电机转速接近同步转速。

复习思考题第二章同步发电机的自动并列一、基本概念1、并列操作：电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点：是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用fs 表示；滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。

6、恒定越前相角准同期并列：在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

7、恒定越前时间准同期并列：在Ug和Ux两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压；线性整步电压：与时间具有线性函数关系的整步电压。

二、思考题1、同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

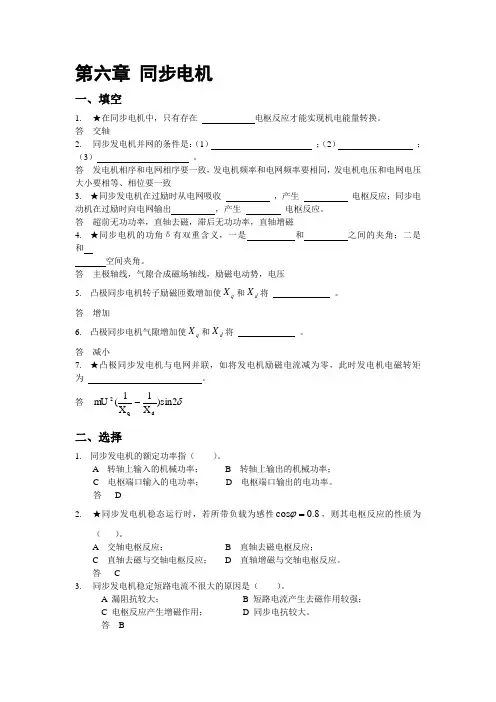

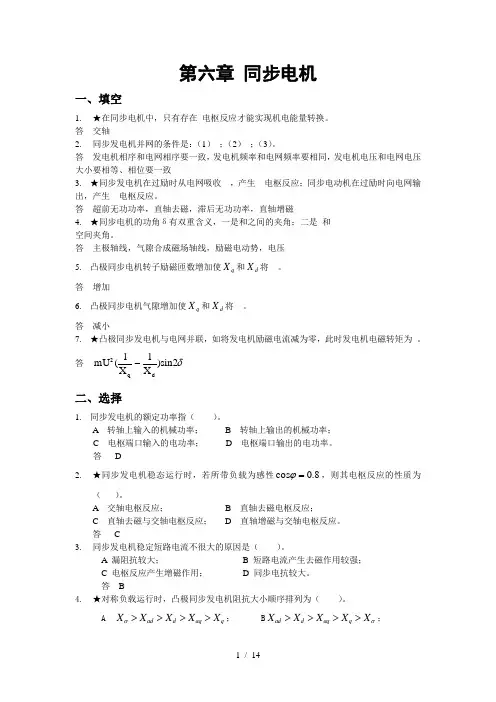

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。

第二章 《同步发电机的自动并列》练习参考答案一、名词解释1．并列操作答：将发电机并入电力系统参加并列运行的操作。

2．准同步并列答：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3．自同步并列答：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4．同步点答：可以进行并列操作的断路器。

5．滑差、滑差频率、滑差周期答：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差，用S ω表示，即X G s ωωω−=；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用f s 表示，即；X G s f f f −=滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化3600所用的时间。

6．导前时间、恒定导前时间、恒定导前时间自动准同步装置答：导前时间：相对于°=0δ提前(导前)的时间；恒定导前时间：相对于°=0δ提前(导前)的时间，且这一时间不随频差(或滑差)、压差变化；恒定导前时间自动准同步装置：由恒定导前时间脉冲发出合闸脉冲命令的自动准同步装置。

7．导前相角、恒定导前相角、恒定导前相角式自动准同步装置答：导前相角：相对于°=0δ提前(导前)的相角；恒定导前相角：相对于°=0δ提前(导前)的相角，且这一相角不随频差(或滑差)、压差变化；恒定导前相角自动准同步装置：由恒定导前相角脉冲发出合闸脉冲命令的自动准同步装置。

8．整步电压、正弦整步电压、线性整步电压答：整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压，表达式2tsin 2s m zb ωU u =线性整步电压：与时间具有线性函数关系的整步电压，表达式⎪⎪⎩⎪⎪⎨⎧<<⎟⎟⎠⎞⎜⎜⎝⎛−<<=S s s s T t T T t u T t t T u u 21220 2max zb,s max zb,zb 二、单项选择题1．准同步并列的方法是，发电机并列合闸前( C )，当( )时，将发电机断路器合闸，完成并列操作。

第二章同步发电机的自动并列1．同步发电机并列时应满足的基本要求。

答：同步发电机并列时应满足两个要求：⑴．并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1—2倍的额定电流，以避免对系统的冲击。

⑵．发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以较少对系统的扰动。

2．同步发电机准同步并列的理想条件和实际条件是什么?答：同步发电机准同步并列的理想条件是发电机电压和系统电压幅值相等、频率相等、相位相等，不产生冲击电流。

实际条件是：⑴．待并发电机与系统电压幅值接近相等，电压差不应超过额定电压的5%—10%。

⑵．在断路器合闸瞬间，待并发电机电压与系统电压相位差应接近零，误差不大于50。

⑶．待并发电机与系统电压的频率应接近相等，频率差不超过额定频率的0.2%—0.5%。

3．准同期并列装置由哪3个单元构成，并简述各单元的功能。

答：由频率差控制单元、电压差控制单元、合闸信号控制单元3个单元构成；频率差控制单元的任务是检测滑差角频率，调节待并发电机的转速，使发电机的频率接近电网频率；电压差控制单元的任务是检测电压差，调节待并发电机的电压，使发电机的电压与电网电压小于规定值；合闸信号控制单元的任务是检测并列条件，但电压、频率满足并列条件时，选择合适的时间发出合闸信号，使断路器主触头接通时，相角差接近零或在控制范围之内。

4．自同步并列的定义、特点及应用范围。

答：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动机转矩、同步力矩的作用下将发电机拉入同步，完成并列操作，此即自同步并列。

其最大优点是并列过程中不存在调整发电机电压、频率的问题，并列时间短且操作简单，在系统电压和频率降低的情况下，仍有可能将发电机并入系统，容易实现自动化。

不足是并列发电机未经励磁，并列是会从系统中吸收无功而造成系统电压下降，同时产生很大的冲击电流。

在电力系统故障情况下，有些水轮发电机可以采用自同步方式并列。

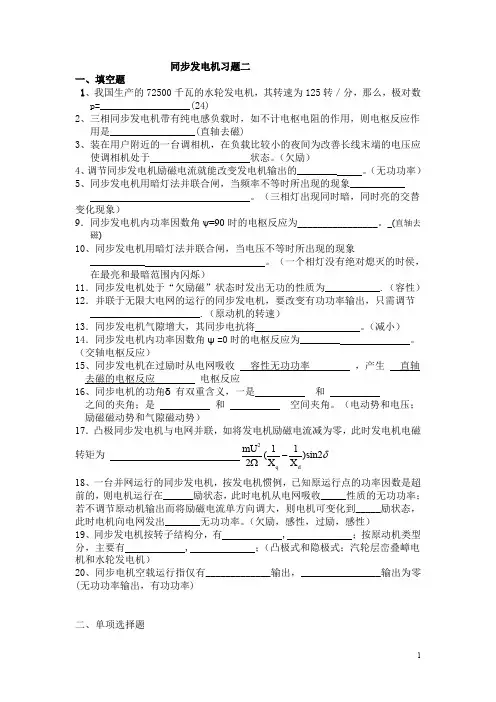

同步发电机习题二一、填空题1、我国生产的72500千瓦的水轮发电机，其转速为125转／分，那么，极对数p=__________________(24)2、三相同步发电机带有纯电感负载时，如不计电枢电阻的作用，则电枢反应作用是_________________(直轴去磁)3、装在用户附近的一台调相机，在负载比较小的夜间为改善长线末端的电压应使调相机处于 状态。

（欠励）4、调节同步发电机励磁电流就能改变发电机输出的________ 。

（无功功率）5、同步发电机用暗灯法并联合闸，当频率不等时所出现的现象___________ 。

（三相灯出现同时暗，同时亮的交替变化现象）9．同步发电机内功率因数角ψ=90时的电枢反应为________________。

_(直轴去磁)10、同步发电机用暗灯法并联合闸，当电压不等时所出现的现象___________ 。

（一个相灯没有绝对熄灭的时侯，在最亮和最暗范围内闪烁）11．同步发电机处于“欠励磁”状态时发出无功的性质为___________.（容性）12．并联于无限大电网的运行的同步发电机，要改变有功功率输出，只需调节______________________.（原动机的转速）13．同步发电机气隙增大，其同步电抗将 。

（减小）14．同步发电机内功率因数角ψ=0时的电枢反应为________ 。

（交轴电枢反应）15、同步发电机在过励时从电网吸收 容性无功功率 ，产生 直轴去磁的电枢反应 电枢反应16、同步电机的功角δ有双重含义，一是 和 之间的夹角；是 和 空间夹角。

（电动势和电压；励磁磁动势和气隙磁动势）17．凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 2q dmU 11()sin22X X δ-Ω 18、一台并网运行的同步发电机，按发电机惯例，已知原运行点的功率因数是超前的，则电机运行在______励状态，此时电机从电网吸收_____性质的无功功率；若不调节原动机输出而将励磁电流单方向调大，则电机可变化到_____励状态，此时电机向电网发出_______无功功率。

14-1水轮发电机和汽轮发电机结构上有什么不同，各有什么特点？14-2 为什么同步电机的气隙比同容量的异步电机要大一些？14-3 同步电机和异步电机在结构上有哪些异同之处？14-4 同步发电机的转速为什么必须是常数？接在频率是50Hz电网上，转速为150r/min的水轮发电机的极数为多少？14-5 一台三相同步发电机S N=10kV A，cosφN=0.8（滞后），U N=400V，试求其额定电流I N和额定运行时的发出的有功功率P N和无功功率Q N。

14-6 同步电机在对称负载下稳定运行时，电枢电流产生的磁场是否与励磁绕组匝链？它会在励磁绕组中感应电势吗？14-7 同步发电机的气隙磁场在空载状态是如何激励的，在负载状态是如何激励的？14-8 隐极同步电机的电枢反应电抗与与异步电机的什么电抗具有相同的物理意义？14-9 同步发电机的电枢反应的性质取决于什么，交轴和直轴电枢反应对同步发电机的磁场有何影响？答案：14-3 2p=4014-4 I N=14.43A，P N=8kW，Q N=6 kvar15-1 同步电抗的物理意义是什么？为什么说同步电抗是与三相有关的电抗，而它的值又是每相的值？15-2 分析下面几种情况对同步电抗有何影响：（1）铁心饱和程度增加；（2）气隙增大；（3）电枢绕组匝数增加；（4）励磁绕组匝数增加。

15-9 (1) *0E =2.236， (2) *I =0.78（补充条件： Ｘ*S 非=1.8） 15-10 (1) *0E =1.771, 0E =10.74kV ，4.18=θ 15-11 0 2.2846E *=, 013.85kv E =，32.63θ=15-12 012534.88v E =，57.42ψ=，387.61A d I =，247.7A q I =16-1 为什么同步发电机的稳态短路电流不大，短路特性为何是一直线？如果将电机的转速降到0.5n 1则短路特性，测量结果有何变化？16-2 什么叫短路比，它与什么因素有关？16-3 已知同步发电机的空载和短路特性，试画图说明求取Ｘd 非和Kc 的方法。

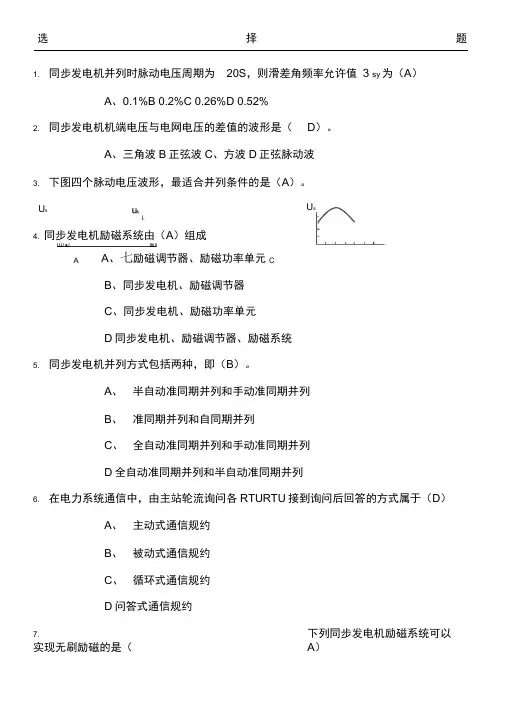

选择题1. 同步发电机并列时脉动电压周期为20S，则滑差角频率允许值3 sy为（A）A、0.1%B 0.2%C 0.26%D 0.52%2. 同步发电机机端电压与电网电压的差值的波形是（D）。

A、三角波B正弦波C、方波D正弦脉动波3. 下图四个脉动电压波形，最适合并列条件的是（A）。

U sU s4. 同步发电机励磁系统由（A）组成I I I I ■ I Illi IIA A、七励磁调节器、励磁功率单元CB、同步发电机、励磁调节器C、同步发电机、励磁功率单元D同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（B）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTURTU接到询问后回答的方式属于（D）A、主动式通信规约B、被动式通信规约C、循环式通信规约D问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（A）A 、交流励磁系统B 、直流励磁系统C 、静止励磁系统D 自并励系统8. 某同步发电机的额定有功出力为100MW ，系统频率下降0.5Hz 时，其有功功率增 量为20MW ，那么该机组调差系数的标么值 R*为（C ）。

A 、 20B 、 -20C 、 0.05D 、 -0.059. 下列关于AGC 和EDC 勺频率调整功能描述正确的是（D ）10. 在互联电力系统中进行频率和有功功率控制时一般均采用（ D ） A 、有差调频法B 、主导发电机法C 、积差调频法D 分区调频法11. 电力系统的稳定性问题分为两类，即（ B ）A 、 静态稳定与动态稳定B 、 静态稳定与暂态稳定C 、 暂态稳定与动态稳定D 电磁稳定与暂态稳定12. 电力系统状态估计的正确表述是（ A ）。

A 、 对SCADA 数据库的精加工B 、 运行状态估计C 、事故预测D 负荷预测13. 发电机并列操作最终的执行机构是（ A ）。

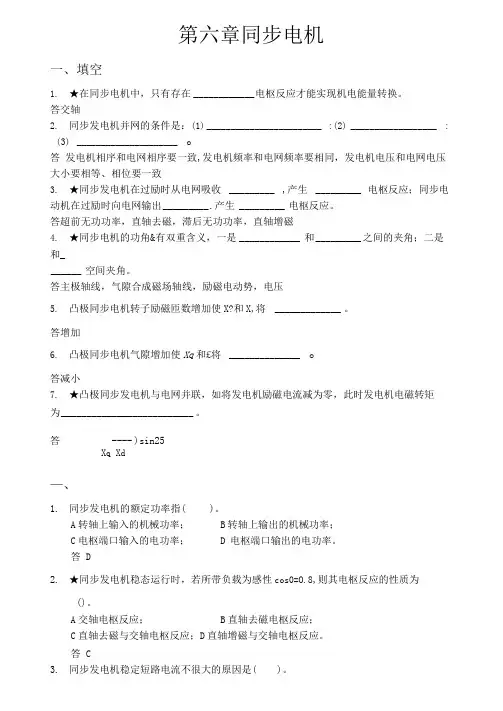

第六章同步电机一、填空1.★在同步电机中，只有存在____________ 电枢反应才能实现机电能量转换。

答交轴2.同步发电机并网的条件是：(1) ________________________ :(2) __________________ :(3) _____________________ o答发电机相序和电网相序要一致,发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3.★同步发电机在过励时从电网吸收_________ ,产生_________ 电枢反应；同步电动机在过励时向电网输出_________ .产生 _________ 电枢反应。

答超前无功功率，直轴去磁，滞后无功功率，直轴增磁4.★同步电机的功角&有双重含义，一是____________ 和_________ 之间的夹角；二是和_______ 空间夹角。

答主极轴线，气隙合成磁场轴线，励磁电动势，电压5.凸极同步电机转子励磁匝数增加使X?和X,将 _____________ 。

答增加6.凸极同步电机气隙增加使Xq和£将______________ o答减小7.★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为__________________________ 。

答---- )sin25Xq Xd—、1.同步发电机的额定功率指( )。

A转轴上输入的机械功率；B转轴上输出的机械功率；C电枢端口输入的电功率； D 电枢端口输出的电功率。

答 D2.★同步发电机稳态运行时，若所带负载为感性cos0=O.8,则其电枢反应的性质为()。

A交轴电枢反应；B直轴去磁电枢反应；C直轴去磁与交轴电枢反应；D直轴增磁与交轴电枢反应。

答 C3.同步发电机稳定短路电流不很大的原因是( )。

A漏阻抗较大；B短路电流产生去磁作用较强；C电枢反应产生增磁作用；D同步电抗较大。

答B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为( )oA X°>XQX“X 肿Xq ；B 乂宀小小，八C Xq> X aq > X d > X ad > X Q； D Xd>XQX(f >X 肿 X 。

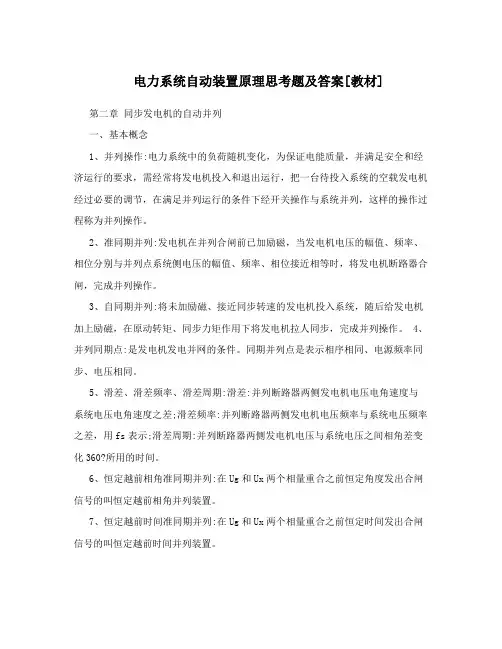

电力系统自动装置原理思考题及答案[教材] 第二章同步发电机的自动并列一、基本概念1、并列操作:电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列:发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列:将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点:是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差，用fs表示;滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化360?所用的时间。

6、恒定越前相角准同期并列:在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

7、恒定越前时间准同期并列:在Ug和Ux两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压:包含同步条件信息的电压;正弦整步电压:与时间具有正弦函数关系的整步电压;线性整步电压:与时间具有线性函数关系的整步电压二、思考题1、同步发电机并列操作应满足什么要求,为什么, 答:同步发电机并列操作应满足的要求:(1)并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

(2)发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为:(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损;(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

电力系统自动装置原理思考题及答案复习思考题第二章同步发电机的自动并列一、基本概念 1、并列操作:电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列:发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列:将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点:是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差，用 fs表示; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化 360?所用的时间。

6、恒定越前相角准同期并列:Ux 两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装在 Ug 和置。

7、恒定越前时间准同期并列:在 Ug 和 Ux 两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压:包含同步条件信息的电压;正弦整步电压:与时间具有正弦函数关系的整步电压;线性整步电压:与时间具有线性函数关系的整步电压。

二、思考题 1、同步发电机并列操作应满足什么要求,为什么, 答: 同步发电机并列操作应满足的要求:(1)并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过 12 倍的额定电流。

(2)发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为:1并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损;2并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

第六章 同步电机一、填空1. ★在同步电机中，只有存在 电枢反应才能实现机电能量转换。

答 交轴2. 同步发电机并网的条件是：（1） ；（2） ；（3） 。

答 发电机相序和电网相序要一致，发电机频率和电网频率要相同，发电机电压和电网电压大小要相等、相位要一致3. ★同步发电机在过励时从电网吸收 ，产生 电枢反应；同步电动机在过励时向电网输出 ，产生 电枢反应。

答 超前无功功率，直轴去磁，滞后无功功率，直轴增磁4. ★同步电机的功角δ有双重含义，一是 和 之间的夹角；二是 和空间夹角。

答 主极轴线，气隙合成磁场轴线，励磁电动势，电压5. 凸极同步电机转子励磁匝数增加使q X 和d X 将 。

答 增加6. 凸极同步电机气隙增加使q X 和d X 将 。

答 减小7. ★凸极同步发电机与电网并联，如将发电机励磁电流减为零，此时发电机电磁转矩为 。

答 δsin2)X 1X 1(mU dq 2- 二、选择1. 同步发电机的额定功率指（ ）。

A 转轴上输入的机械功率；B 转轴上输出的机械功率；C 电枢端口输入的电功率；D 电枢端口输出的电功率。

答 D2. ★同步发电机稳态运行时，若所带负载为感性8.0cos =ϕ，则其电枢反应的性质为（ ）。

A 交轴电枢反应；B 直轴去磁电枢反应；C 直轴去磁与交轴电枢反应；D 直轴增磁与交轴电枢反应。

答 C3. 同步发电机稳定短路电流不很大的原因是（ ）。

A 漏阻抗较大；B 短路电流产生去磁作用较强；C 电枢反应产生增磁作用；D 同步电抗较大。

答 B4. ★对称负载运行时，凸极同步发电机阻抗大小顺序排列为（ ）。

A q aq d ad X X X X X >>>>σ；B σX X X X X q aq d ad >>>>；C σX X X X X ad d aq q >>>>；D σX X X X X aq q ad d >>>>。
