第二章《同步发电机得自动并列》练习参考答案一、名词解释1.并列操作答:将发电机并入电力系统参加并列运行得操作。

2.准同步并列答:发电机在并列合闸前已加励磁,当发电机电压得幅值、频率、相位分别与并列点系统侧电压得幅值、频率、相位接近相等时,将发电机断路器合闸,完成并列操作。

3.自同步并列答:将未加励磁、接近同步转速得发电机投入系统,随后给发电机加上励磁,在原动转矩、同步力矩作用下将发电机拉人同步,完成并列操作。

4.同步点答:可以进行并列操作得断路器。

5.滑差、滑差频率、滑差周期答:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差,用表示,即;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差,用f s表示,即; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化3600所用得时间。

6.越前时间、恒定越前时间、恒定越前时间自动准同步装置答:越前时间:相对于提前(越前)得时间;恒定越前时间:相对于提前(越前)得时间,且这一时间不随频差(或滑差)、压差变化;恒定越前时间自动准同步装置:由恒定越前时间脉冲发出合闸脉冲命令得自动准同步装置。

7.越前相角、恒定越前相角、恒定越前相角式自动准同步装置答:越前相角:相对于提前(越前)得相角;恒定越前相角:相对于提前(越前)得相角,且这一相角不随频差(或滑差)、压差变化;恒定越前相角自动准同步装置:由恒定越前相角脉冲发出合闸脉冲命令得自动准同步装置。

8.整步电压、正弦整步电压、线性整步电压答:整步电压:包含同步条件信息得电压;正弦整步电压:与时间具有正弦函数关系得整步电压,表达式线性整步电压:与时间具有线性函数关系得整步电压,表达式二、单项选择题1.准同步并列得方法就是,发电机并列合闸前( C),当( )时,将发电机断路器合闸,完成并列操作。

A.未加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;B.未加励磁,发电机转速接近同步转速;C.已加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;D.巳加励磁,发电机转速接近同步转速。

复习思考题第二章同步发电机的自动并列一、基本概念1、并列操作：电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点：是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用fs 表示；滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。

6、恒定越前相角准同期并列：在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

7、恒定越前时间准同期并列：在Ug和Ux两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压；线性整步电压：与时间具有线性函数关系的整步电压。

二、思考题1、同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

第二章同步发电机的自动并列1.概述2.准同期并列的基本原理3.自动并列装置的工作原理4.频率差与电压差的调整5.数字型并列装置的组成脉动电压含有同期合闸所需要的所有信息：电压幅值差、频率差和合闸相角差。

但是，在实际装置中，却不能利用它检测并列条件。

因为它的幅值与发电机电压及系统电压有关。

这就使得利用脉动电压检测并列条件的越前时间信号和频率检测引入了受电压影响的因素，造成越前时间信号时间误差不准，从而成为引起合闸误差的原因之一。

逻辑关系满足即可以合闸。

必须在之前判定完毕。

YJt•装置的控制逻辑越前时间信号电压差不允许滑差不允许与门或非门合闸信号电压差、频率差判别区U tYJt stω正弦整步电压法采用与直接做差，得到正弦性的包络线来判别。

误差较大。

GU •并列的检测信号&两种方法应用于模拟式并列装置中，实现检测。

线性整步电压法X U &采用三角波（线性）的整步电压。

不考虑电压差，只考虑相角差。

精度较好。

整步电压自动并列装置监测并列条件的电压–正弦整步电压法–线性整步电压法X G U U =若：若X G U U ≠：K Z ——整流系数正弦整步电压法特点：正弦型整步电压不仅是相角差的函数，还与电压差有关。

此并列条件检测引入误差成为合闸误差的原因之一。

应用：早期曾采用，现已被“线性整步电压”替代。

线性整步电压法线性整步电压---指其幅值在一周期内与相角差δe分段按比例变化的电压。

注意：线性整步电压只与发电机电压和系统电压的相角差δe 有关，而与它们的幅值无关。

线性整步电压的表达式:U sl 的上升段)0,0)(()(sl≤≤≤−+=+=t t U U e s slme slmUδπωππδππ)0,0)(()(sl≥≤≤−=−=t t U U s slme slmUπδωππδππfS s T Δ=Δ==1f 222ππωπU slm ---U sl 的最大值U sl 的周期T S 表征发电机电压和系统电压频率差△f的大小：U sl 的下降段线性整步电压法2.因此：越前时间信号和频率差的检测不受电压幅值的影响，提高了并列装置的控制性能。

第二章 同步发电机的自动并列1、同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

2、同步发电机并列操可以采用什么方法？答：可分为准同期并列和自同期并列。

3、什么是同步发电机自动准同期并列？有什么特点？适用什么场合？为什么？答：调节发电机的电压Ug ，使Ug 与母线电压Ux 相等，满足条件后进行合闸的过程。

特点：并列时冲击电流小，不会引起系统电压降低；但并列操作过程中需要对发电机电压、频率进行调整，并列时间较长且操作复杂。

适用场合：由于准同步并列冲击电流小，不会引起系统电压降低，所以适用于正常情况下发电机的并列，是发电机的主要并列方式，但因为并列时间较长且操作复杂，故不适用紧急情况的发电机并列。

4、为什么准同期并列产生的冲击电流小？答：当电网参数一定时，冲击电流决定于相量差Us ，由于准同期并列操作是并列断路器QF 在满足频率相等幅值相等相角差为零的理想条件下合闸的，虽然不能达到理想的条件，但是实际合闸时相量差Us 的值很小，因此计算出的冲击电流很小。

5、什么是同步发电机自同期并列？有什么特点？适用什么场合？为什么？答：是将一台未加励磁电流的发电机组升速到接近电网频率，滑差角频率不超过允许值，且在机组的加速度小于某一给定值的条件下，首先合上断路器QF ，接着合上励磁开关开关SE ，给转子加励磁电流，在发电机电动势逐渐增长的过程中，又电力系统将并列的发电机组拉入同步运行。

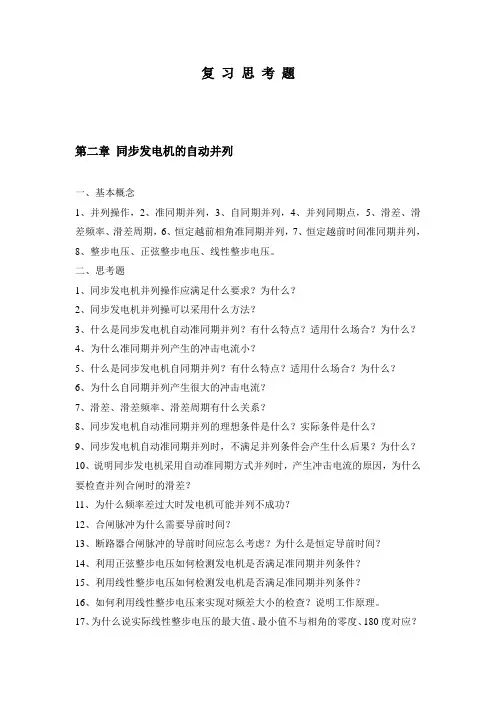

复习思考题第二章同步发电机的自动并列一、基本概念1、并列操作，2、准同期并列，3、自同期并列，4、并列同期点，5、滑差、滑差频率、滑差周期，6、恒定越前相角准同期并列，7、恒定越前时间准同期并列，8、整步电压、正弦整步电压、线性整步电压。

二、思考题1、同步发电机并列操作应满足什么要求？为什么？2、同步发电机并列操可以采用什么方法？3、什么是同步发电机自动准同期并列？有什么特点？适用什么场合？为什么？4、为什么准同期并列产生的冲击电流小？5、什么是同步发电机自同期并列？有什么特点？适用什么场合？为什么？6、为什么自同期并列产生很大的冲击电流？7、滑差、滑差频率、滑差周期有什么关系？8、同步发电机自动准同期并列的理想条件是什么？实际条件是什么？9、同步发电机自动准同期并列时，不满足并列条件会产生什么后果？为什么？10、说明同步发电机采用自动准同期方式并列时，产生冲击电流的原因，为什么要检查并列合闸时的滑差？11、为什么频率差过大时发电机可能并列不成功？12、合闸脉冲为什么需要导前时间？13、断路器合闸脉冲的导前时间应怎么考虑？为什么是恒定导前时间？14、利用正弦整步电压如何检测发电机是否满足准同期并列条件？15、利用线性整步电压如何检测发电机是否满足准同期并列条件？16、如何利用线性整步电压来实现对频差大小的检查？说明工作原理。

17、为什么说实际线性整步电压的最大值、最小值不与相角的零度、180度对应？18、在数字式自动并列装置中，可采用哪几种方法检测频率差？说明各种检测方法的工作原理。

19、在数字式自动并列装置中，可采用哪几种方法检测电压差？说明各种检测方法的工作原理。

20、在数字式自动并列装置中，如何进行相角差的实时检测？说明其工作原理。

21、在自动准同期并列的过程中，（1）滑差角频率为常数，（2）滑差角频率等速变化，（3）滑差角频率的一阶导数等加速变化。

分别代表并列过程中的什么现象？实时相角差又分别如何计算？写出其各种情况下的计算公式。
