《同步发电机的自动并列》练习参考答案

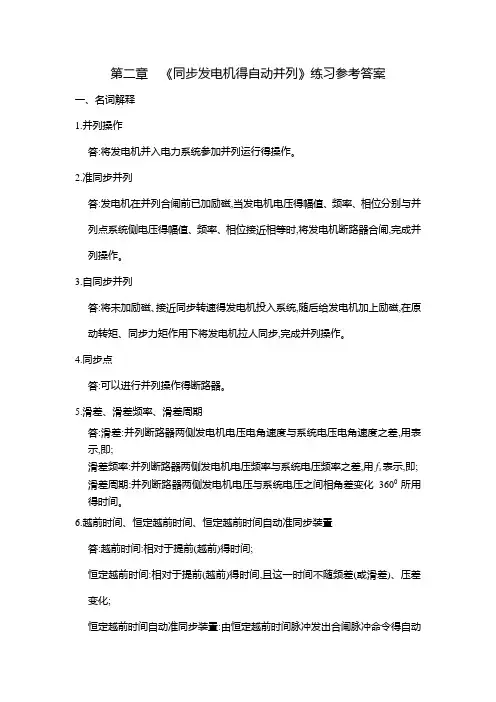

第二章《同步发电机得自动并列》练习参考答案一、名词解释1.并列操作答:将发电机并入电力系统参加并列运行得操作。

2.准同步并列答:发电机在并列合闸前已加励磁,当发电机电压得幅值、频率、相位分别与并列点系统侧电压得幅值、频率、相位接近相等时,将发电机断路器合闸,完成并列操作。

3.自同步并列答:将未加励磁、接近同步转速得发电机投入系统,随后给发电机加上励磁,在原动转矩、同步力矩作用下将发电机拉人同步,完成并列操作。

4.同步点答:可以进行并列操作得断路器。

5.滑差、滑差频率、滑差周期答:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差,用表示,即;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差,用f s表示,即; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化3600所用得时间。

6.越前时间、恒定越前时间、恒定越前时间自动准同步装置答:越前时间:相对于提前(越前)得时间;恒定越前时间:相对于提前(越前)得时间,且这一时间不随频差(或滑差)、压差变化;恒定越前时间自动准同步装置:由恒定越前时间脉冲发出合闸脉冲命令得自动准同步装置。

7.越前相角、恒定越前相角、恒定越前相角式自动准同步装置答:越前相角:相对于提前(越前)得相角;恒定越前相角:相对于提前(越前)得相角,且这一相角不随频差(或滑差)、压差变化;恒定越前相角自动准同步装置:由恒定越前相角脉冲发出合闸脉冲命令得自动准同步装置。

8.整步电压、正弦整步电压、线性整步电压答:整步电压:包含同步条件信息得电压;正弦整步电压:与时间具有正弦函数关系得整步电压,表达式线性整步电压:与时间具有线性函数关系得整步电压,表达式二、单项选择题1.准同步并列得方法就是,发电机并列合闸前( C),当( )时,将发电机断路器合闸,完成并列操作。

A.未加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;B.未加励磁,发电机转速接近同步转速;C.已加励磁,发电机电压与并列点系统侧电压得幅值、频率、相位接近相等;D.巳加励磁,发电机转速接近同步转速。

复习思考题第二章同步发电机的自动并列一、基本概念1、并列操作：电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点：是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用fs 表示；滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。

6、恒定越前相角准同期并列：在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

7、恒定越前时间准同期并列：在Ug和Ux两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压；线性整步电压：与时间具有线性函数关系的整步电压。

二、思考题1、同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

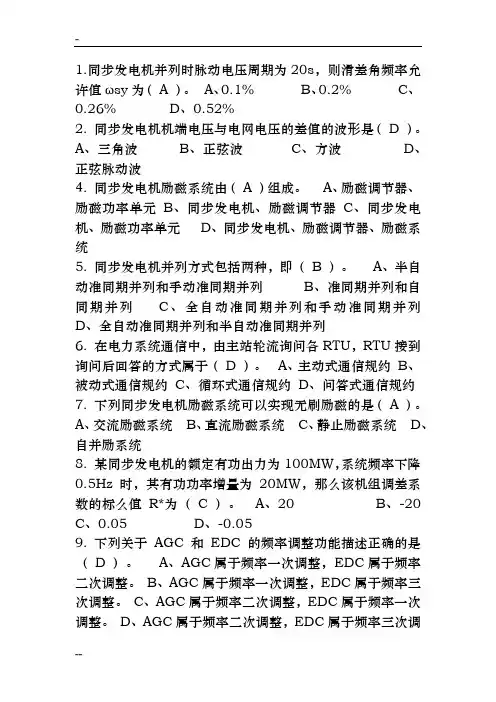

1.同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ωsy为（A ）。

A、0.1%B、0.2%C、0.26%D、0.52%2. 同步发电机机端电压与电网电压的差值的波形是（D ）。

A、三角波B、正弦波C、方波D、正弦脉动波4. 同步发电机励磁系统由（A ）组成。

A、励磁调节器、励磁功率单元B、同步发电机、励磁调节器C、同步发电机、励磁功率单元D、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（ B ）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于（D ）。

A、主动式通信规约B、被动式通信规约C、循环式通信规约D、问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A ）。

A、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8. 某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标么值R*为（ C ）。

A、20B、-20C、0.05D、-0.059. 下列关于AGC和EDC的频率调整功能描述正确的是（D ）。

A、AGC 属于频率一次调整，EDC属于频率二次调整。

B、AGC属于频率一次调整，EDC属于频率三次调整。

C、AGC属于频率二次调整，EDC属于频率一次调整。

D、AGC属于频率二次调整，EDC属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用（D ）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法11. 电力系统的稳定性问题分为两类，即（B ）。

A、静态稳定与动态稳定B、静态稳定与暂态稳定C、暂态稳定与动态稳定D、电磁稳定与暂态稳定12. 电力系统状态估计的正确表述是（A ）。

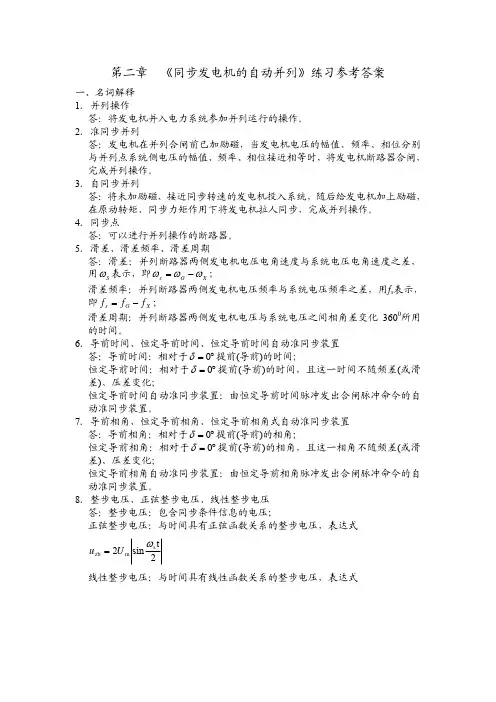

第二章 《同步发电机的自动并列》练习参考答案一、名词解释1．并列操作答：将发电机并入电力系统参加并列运行的操作。

2．准同步并列答：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3．自同步并列答：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4．同步点答：可以进行并列操作的断路器。

5．滑差、滑差频率、滑差周期答：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差，用S ω表示，即X G s ωωω−=；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用f s 表示，即；X G s f f f −=滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化3600所用的时间。

6．导前时间、恒定导前时间、恒定导前时间自动准同步装置答：导前时间：相对于°=0δ提前(导前)的时间；恒定导前时间：相对于°=0δ提前(导前)的时间，且这一时间不随频差(或滑差)、压差变化；恒定导前时间自动准同步装置：由恒定导前时间脉冲发出合闸脉冲命令的自动准同步装置。

7．导前相角、恒定导前相角、恒定导前相角式自动准同步装置答：导前相角：相对于°=0δ提前(导前)的相角；恒定导前相角：相对于°=0δ提前(导前)的相角，且这一相角不随频差(或滑差)、压差变化；恒定导前相角自动准同步装置：由恒定导前相角脉冲发出合闸脉冲命令的自动准同步装置。

8．整步电压、正弦整步电压、线性整步电压答：整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压，表达式2tsin 2s m zb ωU u =线性整步电压：与时间具有线性函数关系的整步电压，表达式⎪⎪⎩⎪⎪⎨⎧<<⎟⎟⎠⎞⎜⎜⎝⎛−<<=S s s s T t T T t u T t t T u u 21220 2max zb,s max zb,zb 二、单项选择题1．准同步并列的方法是，发电机并列合闸前( C )，当( )时，将发电机断路器合闸，完成并列操作。

第一章发电机的自动并列习题1、同步发电机并网（列）方式有几种？在操作程序上有何区别？并网效果上有何特点？分类:准同期,自同期程序：准：在待并发电机加励磁，调节其参数使之参数符合并网条件，并入电网。

自：不在待并电机加励磁，当转速接近同步转速，并列断路器合闸，之后加励磁，由系统拉入同步。

特点：准;冲击电流小，合闸后机组能迅速同步运行，对系统影响最小自：速度快，控制操作简单，但冲击电流大，从系统吸收无功，导致系统电压短时下降。

2、同步发电机准同期并列的理想条件是什么？实际条件的允许差各是多少？理想条件：实际条件（待并发电机与系统）幅值相等：UG=UX 电压差Us不能超过额定电压的5%-10%频率相等：ωG=ωX 频率差不超过额定的0.2%-0.5%相角相等：δe=0（δG=δX）相位差接近，误差不大于5°3、幅值和频率分别不满足准同期理想并列条件时对系统和发电机分别有何影响？幅值差：合闸时产生冲击电流，为无功性质，对发电机定子绕组产生作用力。

频率差：因为频率不等产生电压差，这个电压差是变化的，变化值在0-2Um之间。

这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。

它产生的拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时小变化，使发电机振动。

频率差大时，无法拉入同步。

4、何为正弦脉动电压？如何获得？包含合闸需要的哪些信息？如何从波形上获得？5、何为线形整步电压？如何得到线形整步电压？线性整步电压的特点是什么？6、线性整步电压形成电路由几部分组成？各部分的作用是什么？根据电网电压和发电机端电压波形绘制出各部分对应的波形图。

书上第13页，图1-12组成：由整形电路，相敏电路，滤波电路组成作用：整形电路：是将Ug和Ux的正弦波转变成与其频率和相位相同的一系列方波，其幅值与Ug和Ux无关。

相敏电路：是在两个输出信号电平相同时输出高电平，两者不同时输出低电平。

滤波电路：有低通滤波器和射极跟随器组成，为获得线性整步电压Us和&e的线性相关，采用滤波器使波形平滑7、简述合闸条件的计算过程。

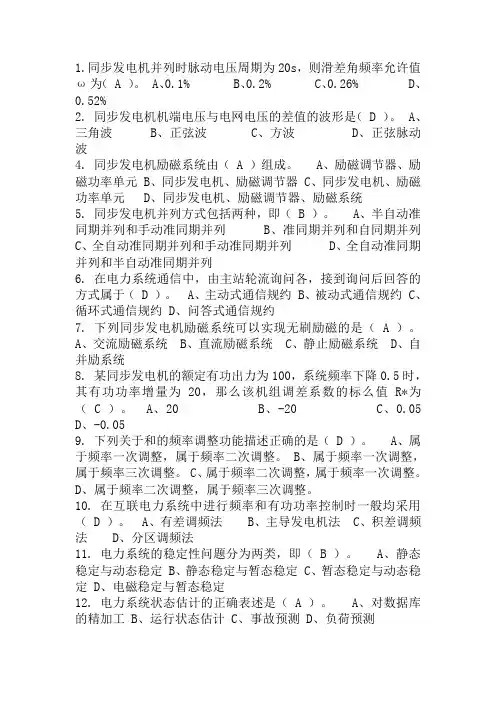

1.同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ω为（ A ）。

A、0.1% B、0.2% C、0.26% D、0.52%2. 同步发电机机端电压与电网电压的差值的波形是（ D ）。

A、三角波 B、正弦波 C、方波 D、正弦脉动波4. 同步发电机励磁系统由（ A ）组成。

A、励磁调节器、励磁功率单元 B、同步发电机、励磁调节器 C、同步发电机、励磁功率单元 D、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（ B ）。

A、半自动准同期并列和手动准同期并列 B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各，接到询问后回答的方式属于（ D ）。

A、主动式通信规约 B、被动式通信规约 C、循环式通信规约 D、问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A ）。

A、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8. 某同步发电机的额定有功出力为100，系统频率下降0.5时，其有功功率增量为20，那么该机组调差系数的标么值R*为（ C ）。

A、20 B、-20 C、0.05D、-0.059. 下列关于和的频率调整功能描述正确的是（ D ）。

A、属于频率一次调整，属于频率二次调整。

B、属于频率一次调整，属于频率三次调整。

C、属于频率二次调整，属于频率一次调整。

D、属于频率二次调整，属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用（ D ）。

A、有差调频法 B、主导发电机法 C、积差调频法 D、分区调频法11. 电力系统的稳定性问题分为两类，即（ B ）。

A、静态稳定与动态稳定 B、静态稳定与暂态稳定 C、暂态稳定与动态稳定 D、电磁稳定与暂态稳定12. 电力系统状态估计的正确表述是（ A ）。

A、对数据库的精加工 B、运行状态估计 C、事故预测 D、负荷预测13. 发电机并列操作最终的执行机构是（ A ）。

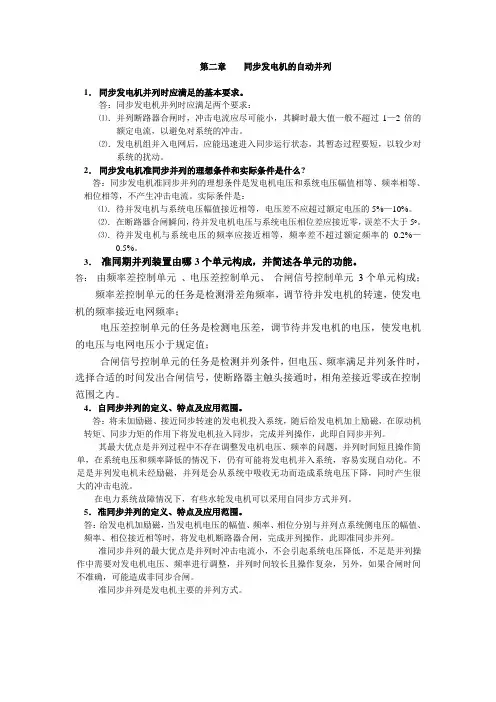

第二章同步发电机的自动并列1．同步发电机并列时应满足的基本要求。

答：同步发电机并列时应满足两个要求：⑴．并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1—2倍的额定电流，以避免对系统的冲击。

⑵．发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以较少对系统的扰动。

2．同步发电机准同步并列的理想条件和实际条件是什么?答：同步发电机准同步并列的理想条件是发电机电压和系统电压幅值相等、频率相等、相位相等，不产生冲击电流。

实际条件是：⑴．待并发电机与系统电压幅值接近相等，电压差不应超过额定电压的5%—10%。

⑵．在断路器合闸瞬间，待并发电机电压与系统电压相位差应接近零，误差不大于50。

⑶．待并发电机与系统电压的频率应接近相等，频率差不超过额定频率的0.2%—0.5%。

3．准同期并列装置由哪3个单元构成，并简述各单元的功能。

答：由频率差控制单元、电压差控制单元、合闸信号控制单元3个单元构成；频率差控制单元的任务是检测滑差角频率，调节待并发电机的转速，使发电机的频率接近电网频率；电压差控制单元的任务是检测电压差，调节待并发电机的电压，使发电机的电压与电网电压小于规定值；合闸信号控制单元的任务是检测并列条件，但电压、频率满足并列条件时，选择合适的时间发出合闸信号，使断路器主触头接通时，相角差接近零或在控制范围之内。

4．自同步并列的定义、特点及应用范围。

答：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动机转矩、同步力矩的作用下将发电机拉入同步，完成并列操作，此即自同步并列。

其最大优点是并列过程中不存在调整发电机电压、频率的问题，并列时间短且操作简单，在系统电压和频率降低的情况下，仍有可能将发电机并入系统，容易实现自动化。

不足是并列发电机未经励磁，并列是会从系统中吸收无功而造成系统电压下降，同时产生很大的冲击电流。

在电力系统故障情况下，有些水轮发电机可以采用自同步方式并列。

1、同步发电机并列的理想条件表达式为:fg=fx（频率相等) Ug=Ux（电压幅值相等）＆e=0(相角差为零)。

2、若同步发电机并列的滑差角频率允许值为ωsy =1。

5％，则脉动电压周期为4/3 （s）. 谋台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时,系统频率上升0.25Hz，那么该机组调差系数的标么值为R＊= 5% .3、同步发电机并网方式有两种:将未加励磁电流的发电机升速至接近于电网频率,在滑差角频率不超过允许值时进行并网操作属于自同期并列；将发电机组加上励磁电流,在并列条件符合时进行并网操作属于准同期并列 .4、采用串联补偿电容器可以补偿输电线路末端电压,设电容器额定电压为UNC=0。

6kV，容量为QNC=20kVar的单相油浸纸制电容器，线路通过的最大电流为IM=120A,线路需补偿的容抗为XC=8.2Ω，则需要并联电容器组数为m=4 ,串联电容器组数为n=2 .5、电力系统通信信道包括电力载波通信、光纤通信、微博中继通信与卫星通信三种。

6、电力系统通信规约可分为两类.由主站询问各RTU，RTU接到主站询问后回答的方式属于问答式通信规约;由RTU循环不断地向主站传送信息的方式属于循环式通信规约。

7、能量管理系统中RTU的测量数据有四类，即模拟量、开关量、数字量、脉冲量。

8、常用的无功电源包括同步发电机、同步调相机、并联电容器、静止无功补偿器。

9、馈线自动化的实现方式有两类，即就地控制方式、远方控制方式。

10、同步发电机常见的励磁系统有直流励磁机励磁系统、交流励磁机励磁系统、静止励磁系统，现代大型机组采用的是静止励磁系统。

11、励磁系统向同步发电机提供励磁电流形式是直流。

12、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定.13、电力系统发生有功功率缺额时，必然造成系统频率小于额定值。

14、电力系统负荷增加时,按等微增率原则分配负荷是最经济的。

15、就地控制馈线自动化依靠馈线上安装的重合器和分段器来消除瞬时性故障隔离永久性故障,不需要和控制中心通信。

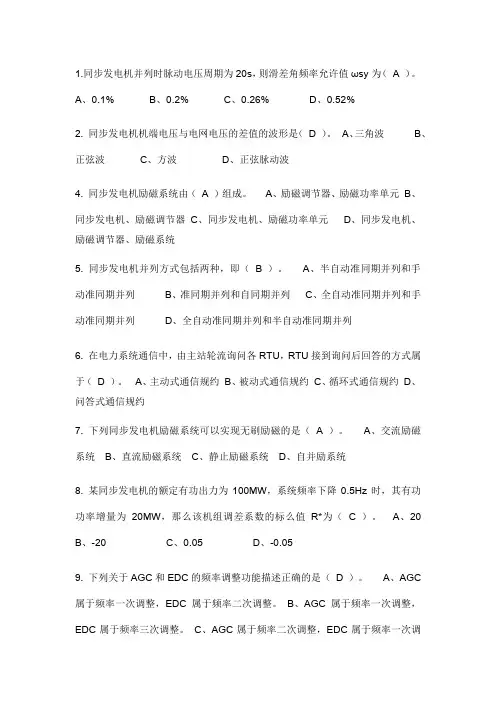

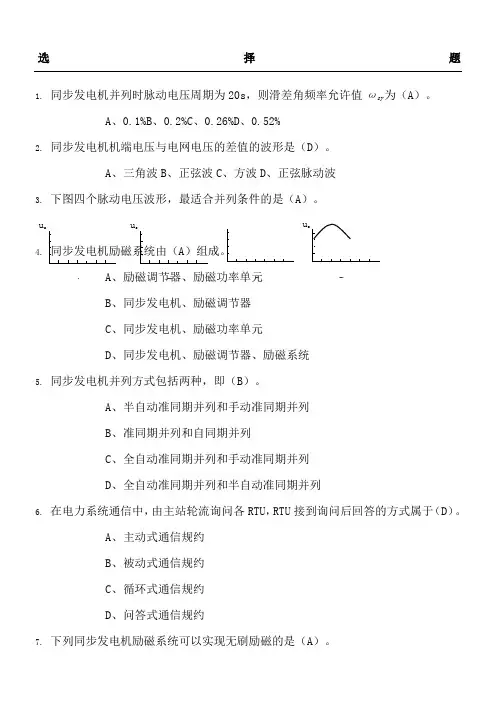

选择题1. 同步发电机并列时脉动电压周期为20s ，则滑差角频率允许值ωsy 为（A ）。

A 、0.1%B 、0.2%C 、0.26%D 、0.52% 2. 同步发电机机端电压与电网电压的差值的波形是（D ）。

A 、三角波B 、正弦波C 、方波D 、正弦脉动波3. 下图四个脉动电压波形，最适合并列条件的是（A ）。

4. 同步发电机励磁系统由（A ）组成。

A 、励磁调节器、励磁功率单元B 、同步发电机、励磁调节器C 、同步发电机、励磁功率单元D 、同步发电机、励磁调节器、励磁系统 5. 同步发电机并列方式包括两种，即（B ）。

A 、半自动准同期并列和手动准同期并列B 、准同期并列和自同期并列C 、全自动准同期并列和手动准同期并列D 、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU ，RTU 接到询问后回答的方式属于（D ）。

A 、主动式通信规约B 、被动式通信规约C 、循环式通信规约D 、问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（A ）。

u s t A u s t Bu t C u s tDA、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8.某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标么值R*为（C）。

A、20B、-20C、0.05D、-0.059.下列关于AGC和EDC的频率调整功能描述正确的是（D）。

A、AGC属于频率一次调整，EDC属于频率二次调整。

B、AGC属于频率一次调整，EDC属于频率三次调整。

C、AGC属于频率二次调整，EDC属于频率一次调整。

D、AGC属于频率二次调整，EDC属于频率三次调整。

10.在互联电力系统中进行频率和有功功率控制时一般均采用（D）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法11.电力系统的稳定性问题分为两类，即（B）。

1.同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ωsy为（A ）。

A、0.1% B、0.2% C、0.26% D、0.52%2. 同步发电机机端电压与电网电压的差值的波形是（D ）。

A、三角波B、正弦波C、方波D、正弦脉动波4. 同步发电机励磁系统由（A ）组成。

A、励磁调节器、励磁功率单元B、同步发电机、励磁调节器C、同步发电机、励磁功率单元D、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（B ）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于（D ）。

A、主动式通信规约B、被动式通信规约C、循环式通信规约D、问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（A ）。

A、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8. 某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标么值R*为（C ）。

A、20 B、-20C、0.05D、-0.059. 下列关于AGC和EDC的频率调整功能描述正确的是（D ）。

A、AGC属于频率一次调整，EDC属于频率二次调整。

B、AGC属于频率一次调整，EDC属于频率三次调整。

C、AGC属于频率二次调整，EDC属于频率一次调整。

D、AGC属于频率二次调整，EDC属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用（D ）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法11. 电力系统的稳定性问题分为两类，即（B ）。

A、静态稳定与动态稳定B、静态稳定与暂态稳定C、暂态稳定与动态稳定D、电磁稳定与暂态稳定12. 电力系统状态估计的正确表述是（A ）。

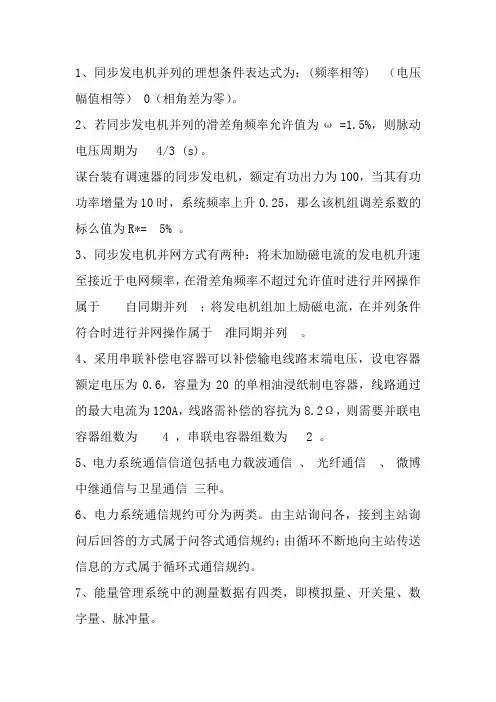

1、同步发电机并列的理想条件表达式为：(频率相等) （电压幅值相等） 0（相角差为零）。

2、若同步发电机并列的滑差角频率允许值为ω =1.5%，则脉动电压周期为 4/3 (s)。

谋台装有调速器的同步发电机，额定有功出力为100，当其有功功率增量为10时，系统频率上升0.25，那么该机组调差系数的标么值为R*= 5% 。

3、同步发电机并网方式有两种：将未加励磁电流的发电机升速至接近于电网频率，在滑差角频率不超过允许值时进行并网操作属于自同期并列；将发电机组加上励磁电流，在并列条件符合时进行并网操作属于准同期并列。

4、采用串联补偿电容器可以补偿输电线路末端电压，设电容器额定电压为0.6，容量为20的单相油浸纸制电容器，线路通过的最大电流为120A，线路需补偿的容抗为8.2Ω，则需要并联电容器组数为 4 ，串联电容器组数为 2 。

5、电力系统通信信道包括电力载波通信、光纤通信、微博中继通信与卫星通信三种。

6、电力系统通信规约可分为两类。

由主站询问各，接到主站询问后回答的方式属于问答式通信规约；由循环不断地向主站传送信息的方式属于循环式通信规约。

7、能量管理系统中的测量数据有四类，即模拟量、开关量、数字量、脉冲量。

8、常用的无功电源包括同步发电机、同步调相机、并联电容器、静止无功补偿器。

9、馈线自动化的实现方式有两类，即就地控制方式、远方控制方式。

10、同步发电机常见的励磁系统有直流励磁机励磁系统、交流励磁机励磁系统、静止励磁系统，现代大型机组采用的是静止励磁系统。

11、励磁系统向同步发电机提供励磁电流形式是直流。

12、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。

13、电力系统发生有功功率缺额时，必然造成系统频率小于额定值。

14、电力系统负荷增加时，按等微增率原则分配负荷是最经济的。

15、就地控制馈线自动化依靠馈线上安装的重合器和分段器来消除瞬时性故障隔离永久性故障，不需要和控制中心通信。

16、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。

电力系统自动装置原理思考题及答案复习思考题第二章同步发电机的自动并列一、基本概念 1、并列操作:电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列:发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列:将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点:是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差，用 fs表示; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化 360?所用的时间。

6、恒定越前相角准同期并列:Ux 两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装在 Ug 和置。

7、恒定越前时间准同期并列:在 Ug 和 Ux 两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压:包含同步条件信息的电压;正弦整步电压:与时间具有正弦函数关系的整步电压;线性整步电压:与时间具有线性函数关系的整步电压。

二、思考题 1、同步发电机并列操作应满足什么要求,为什么, 答: 同步发电机并列操作应满足的要求:(1)并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过 12 倍的额定电流。

(2)发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为:1并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损;2并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

1.同步发电机并列时脉动电压周期为20s，则滑差角频率允许值ωsy为（A ）。

A、0.1%B、0.2%C、0.26%D、0.52%2. 同步发电机机端电压与电网电压的差值的波形是（D ）。

A、三角波B、正弦波C、方波D、正弦脉动波4. 同步发电机励磁系统由（A ）组成。

A、励磁调节器、励磁功率单元B、同步发电机、励磁调节器C、同步发电机、励磁功率单元D、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种，即（ B ）。

A、半自动准同期并列和手动准同期并列B、准同期并列和自同期并列C、全自动准同期并列和手动准同期并列D、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于（D ）。

A、主动式通信规约B、被动式通信规约C、循环式通信规约D、问答式通信规约7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A ）。

A、交流励磁系统B、直流励磁系统C、静止励磁系统D、自并励系统8. 某同步发电机的额定有功出力为100MW，系统频率下降0.5Hz时，其有功功率增量为20MW，那么该机组调差系数的标么值R*为（ C ）。

A、20B、-20C、0.05D、-0.059. 下列关于AGC和EDC的频率调整功能描述正确的是（D ）。

A、AGC 属于频率一次调整，EDC属于频率二次调整。

B、AGC属于频率一次调整，EDC属于频率三次调整。

C、AGC属于频率二次调整，EDC属于频率一次调整。

D、AGC属于频率二次调整，EDC属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用（D ）。

A、有差调频法B、主导发电机法C、积差调频法D、分区调频法11. 电力系统的稳定性问题分为两类，即（B ）。

A、静态稳定与动态稳定B、静态稳定与暂态稳定C、暂态稳定与动态稳定D、电磁稳定与暂态稳定12. 电力系统状态估计的正确表述是（A ）。
